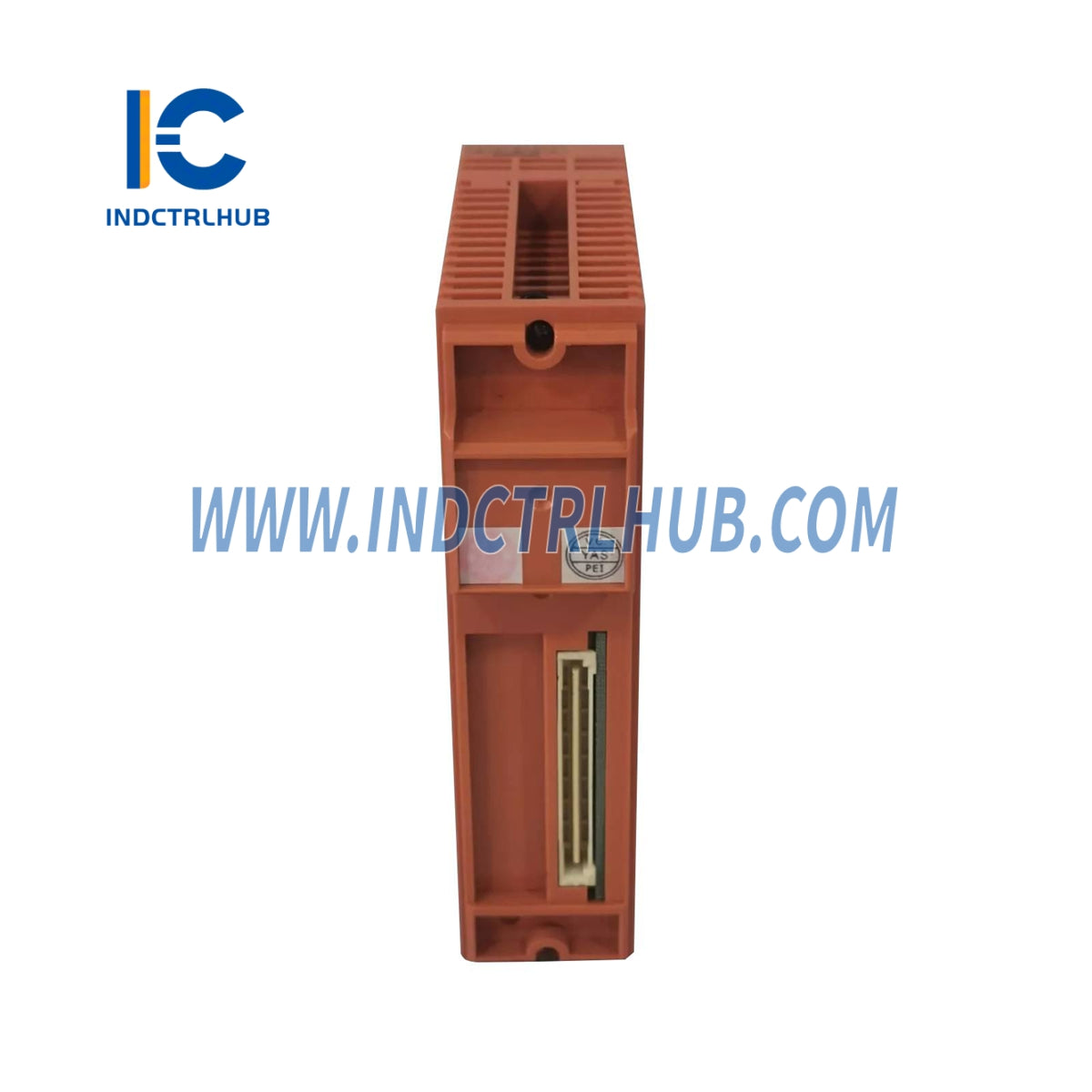

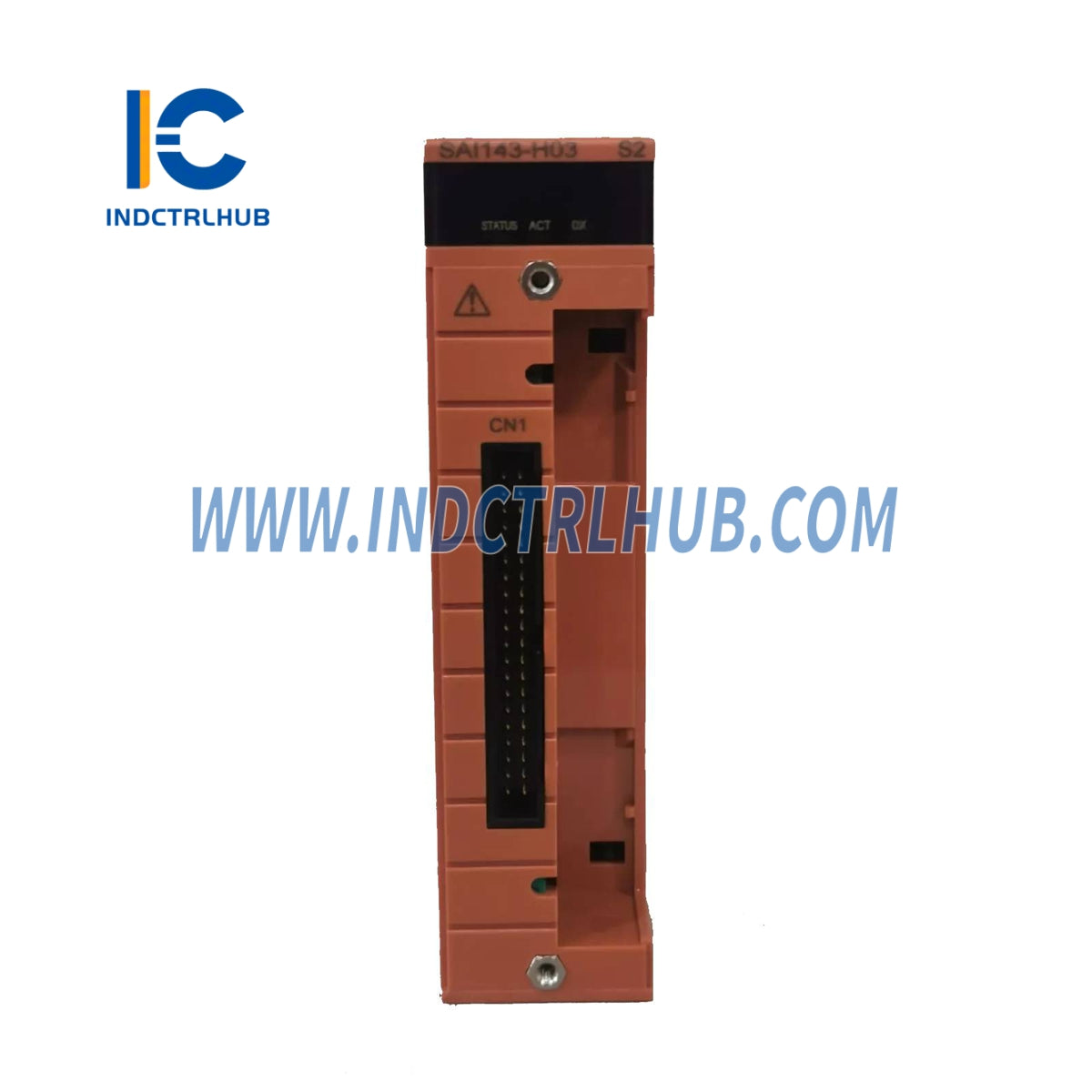

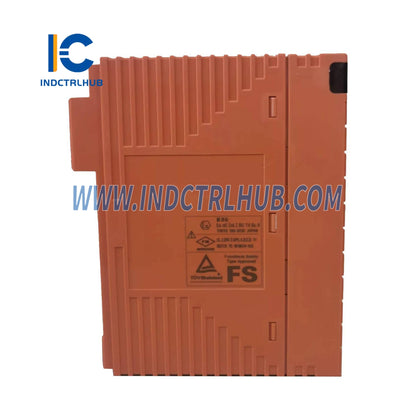

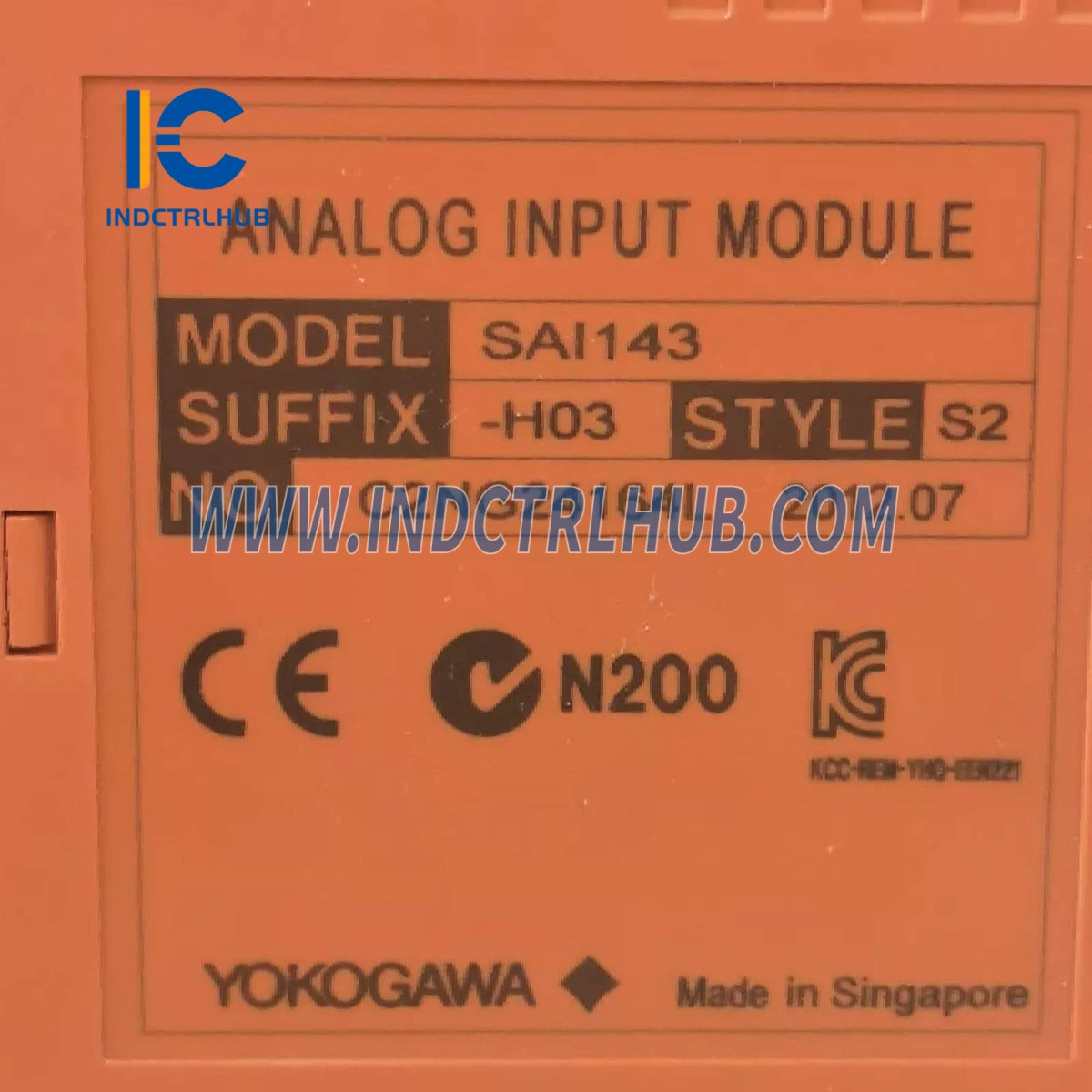

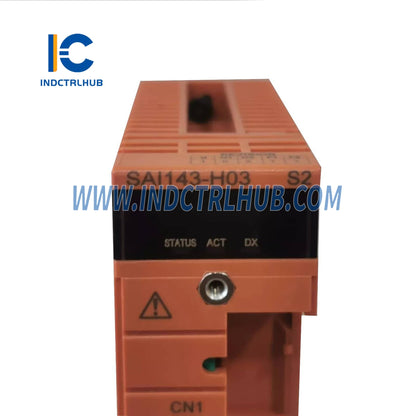

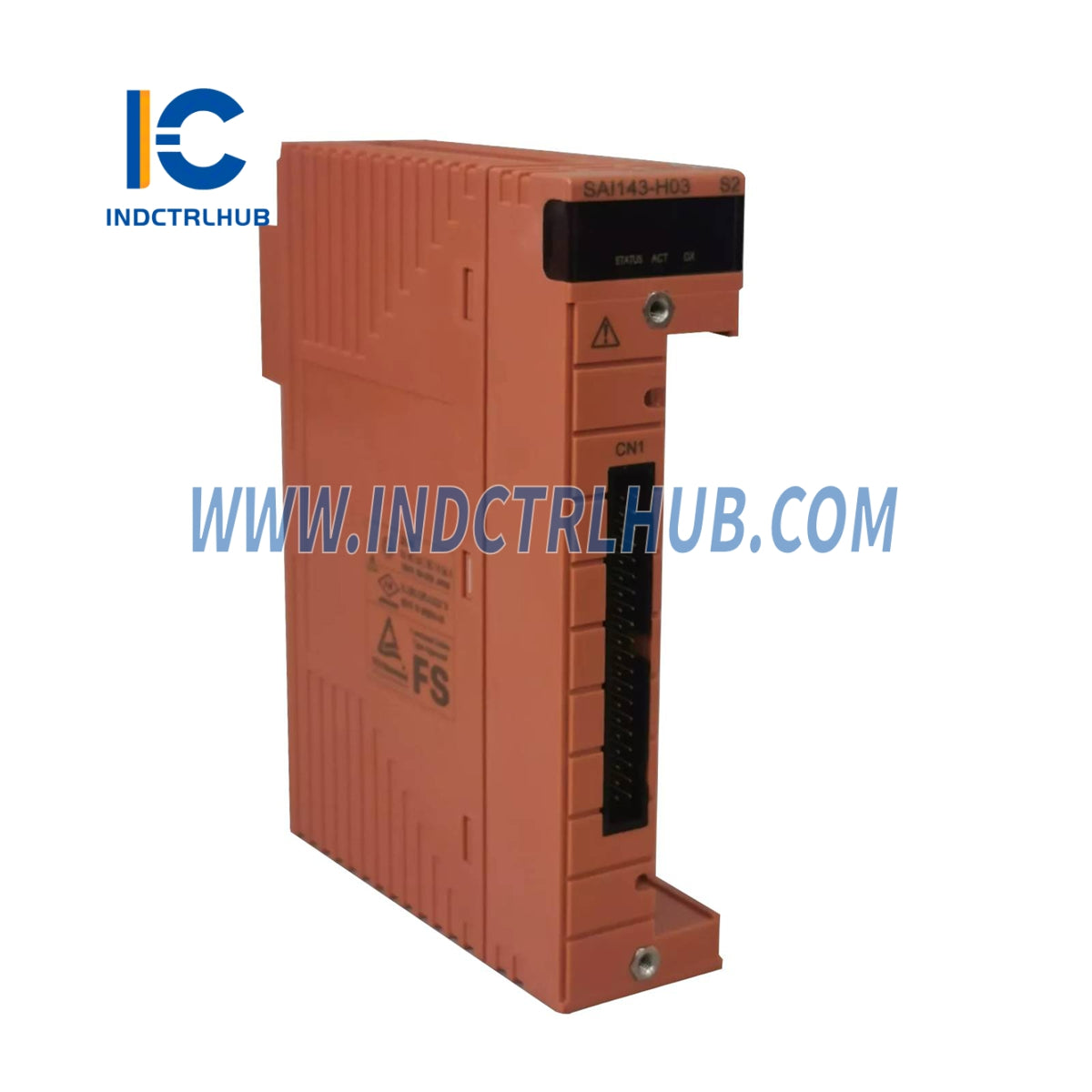

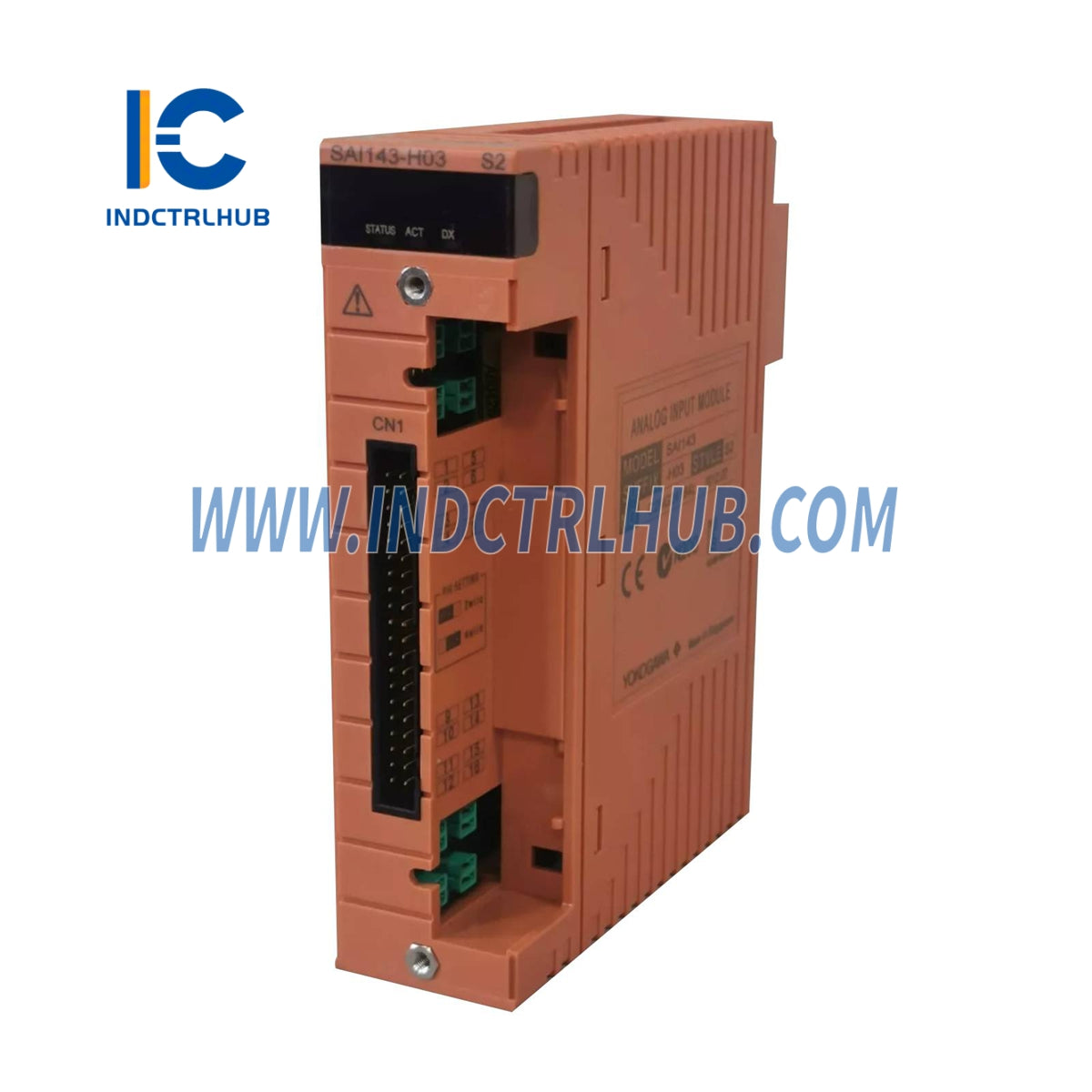

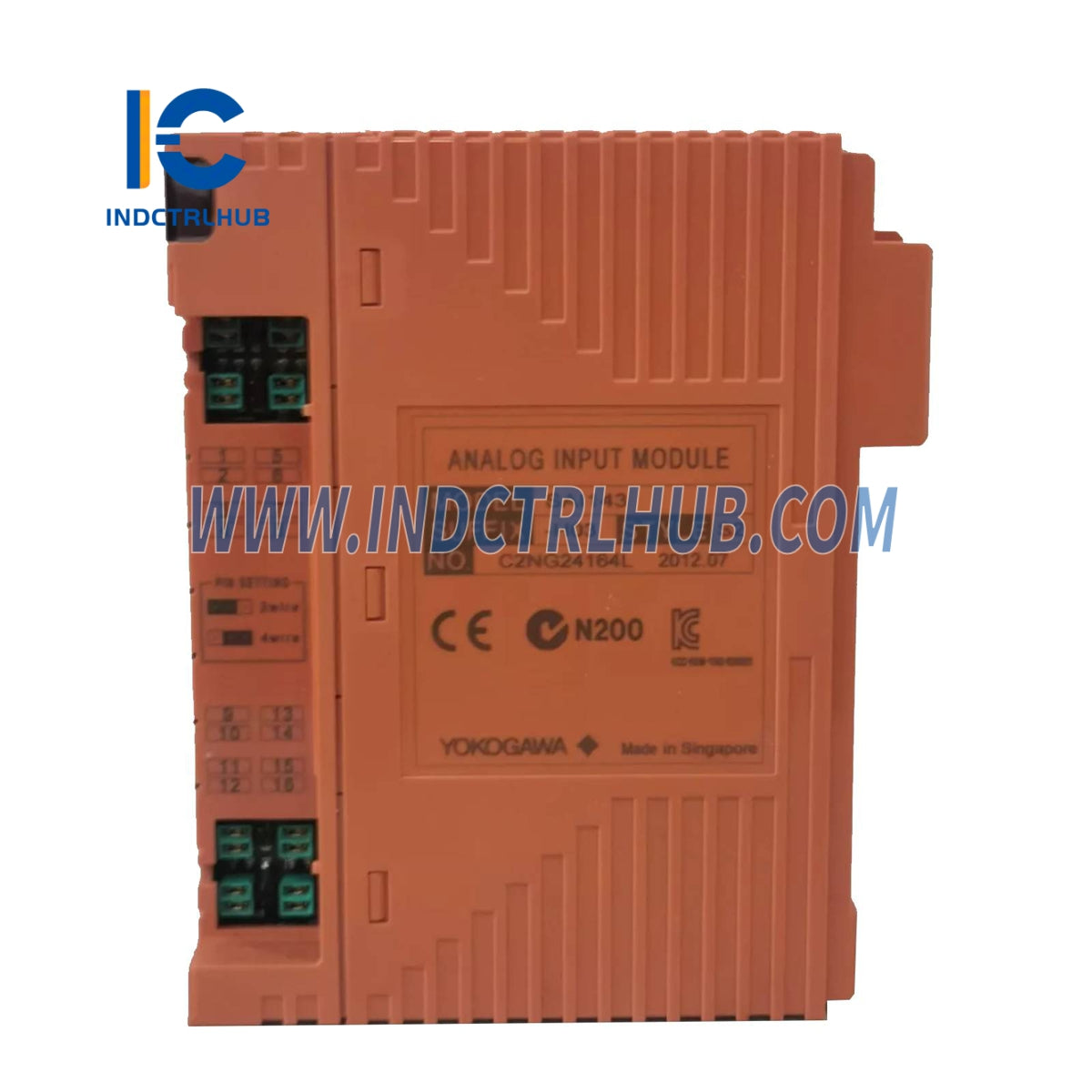

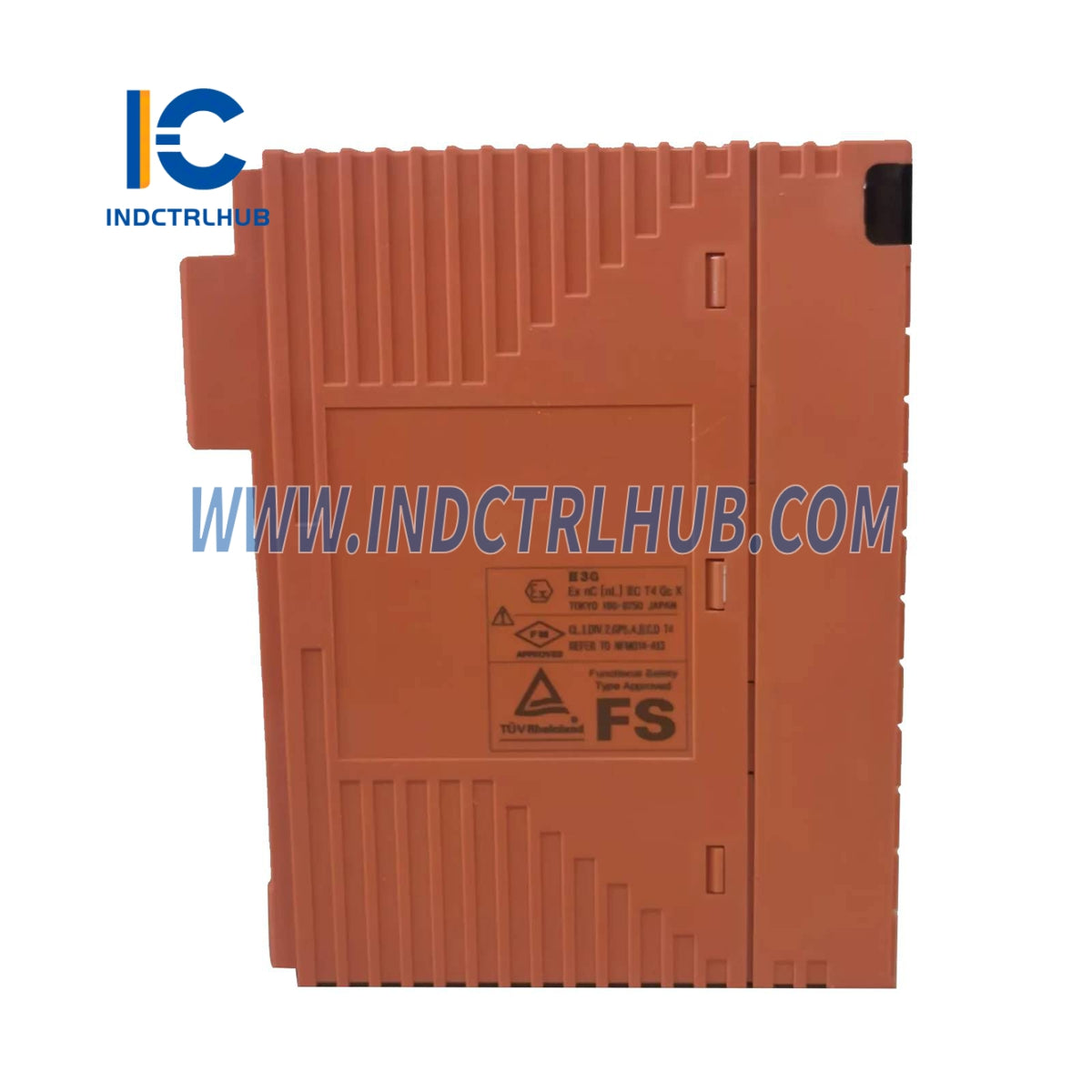

Yokogawa SAI143-H03 Analog Giriş Modülü
Yokogawa SAI143-H03 Analog Giriş Modülü
Manufacturer: Yokogawa
Product No.: SAI143-H03
Condition:Stokta 1000 adet mevcut
Product Type: Analog Giriş Modülü
Product Origin: Japan
Payment: T/T, Western Union
Weight: 340g
Shipping port: Xiamen
Warranty: 12 months
- 7/24 Destek
- 30 Günlük İade
- Hızlı Kargo
__ Genel Bilgiler
|
Üretici |
Yokogawa |
|---|---|
|
Model/Parça Numarası |
SAI143-H03 |
|
Açıklama |
Analog Giriş Modülü (4 ila 20 mA, 16 kanal, modül izolasyonu) |
_
_
__ Teknik Özellikler
|
Öğe |
Teknik Özellikler |
|---|---|
|
Model |
SAI143 |
|
Giriş Kanalı Sayısı |
16 kanal, modül izolasyonu |
|
Belirtilen Giriş Aralığı |
4 ila 20 mA |
|
İzin Verilen Giriş Aralığı |
0 ila 25 mA |
|
Giriş Empedansı (Güç AÇIK) |
250 _ + Akım değeri |
|
Giriş Empedansı (Güç KAPALI) |
Minimum 500 k_ |
|
Belirtilen Doğruluk |
SAI143-S: ±16 µA (Giriş aralığı 1 ila 23 mA) |
|
SAI143-H: ±16 µA (Giriş aralığı 0.05 ila 23 mA) |
|
|
Veri Güncelleme Frekansı |
40 ms |
|
Sıcaklık Kayması |
±16 µA/10 °C |
|
Verici Güç Kaynağı |
16.15 V minimum (20 mA'de), 26.4 V maksimum (0 mA'de) |
|
Çıkış Akımı Sınırı |
25 mA |
|
Güç Kaynağı Ayarları |
2/4 telli ayar, bireysel kanal ayarı, ayar pimleri ile değiştirilir |
|
Dayanma Gerilimi |
Giriş sinyali ile sistem arasında 1 dakika boyunca 1.5 kV AC |
|
Maksimum Akım Tüketimi |
5 V sistem: 320 mA, 24 V sistem: 550 mA |
|
Ağırlık |
Yaklaşık 0.34 kg (Basınç kelepçeli terminal bloğu veya MIL kablo için) |
|
Yaklaşık 0.39 kg (Sinyal kablosu arayüz adaptörü ile) |
|
|
Harici Bağlantı |
Basınç kelepçeli terminal, MIL kablo, Özel sinyal kablosu |
|
PRM Desteği |
Mevcut (SAI143-H) |
|
Verici Güç Kaynağı AÇIK/KAPALI |
Tüm 16 kanal için aynı anda 2 telli ayarda mevcuttur |
_
_
__ Model ve Sonek Kodları
|
Model |
Açıklama |
|---|---|
|
SAI143 |
Analog Giriş Modülü (4 ila 20 mA, 16 kanal, modül izolasyonu) |
_
Sonek Kodları
|
Kod |
Açıklama |
|---|---|
|
-S |
Standart tip |
|
-H |
HART iletişimi ile [Sürüm: R1.02.00] |
|
5 |
Basınç kelepçeli terminal bloğu veya MIL kablosu için patlama koruması olmadan |
|
6 |
Sinyal kablosu ara yüz adaptörü ve patlama koruması olmadan |
|
E |
Basınç kelepçeli terminal bloğu veya MIL kablosu için patlama koruması ile |
|
F |
Sinyal kablosu ara yüz adaptörü ve patlama koruması ile |
|
3 |
ISA Standardı G3 ve sıcaklık ile (-20 ila 70 ºC) |
|
C |
ISA Standardı G3 ve yüksek yoğunluklu montaj ile (-20 ila 70 ºC) |
_
Seçenek Kodları
|
Seçenek Kodu |
Açıklama |
|---|---|
|
/A4S00 |
Analog için basınç kelepçeli terminal bloğu [Model: STA4S-00] |
|
/A4S10 |
Analog için basınç kelepçeli terminal bloğu (aşırı gerilim emici ile) [Model: STA4S-10] |
|
/A4D00 |
Analog için çift yedekli basınç kelepçeli terminal bloğu [Model: STA4D-00] |
|
/A4D10 |
Analog için çift yedekli basınç kelepçeli terminal bloğu ile (dalgalanma emici ile) [Parça adı: STA4D-10] |
|
/PRP |
Yanlış takılmayı önleyici pim ile |
|
/CCC01 |
MIL kablosu için konnektör kapağı ile (düz şerit kablo için) [Model: SCCC01] |
_
_
_
