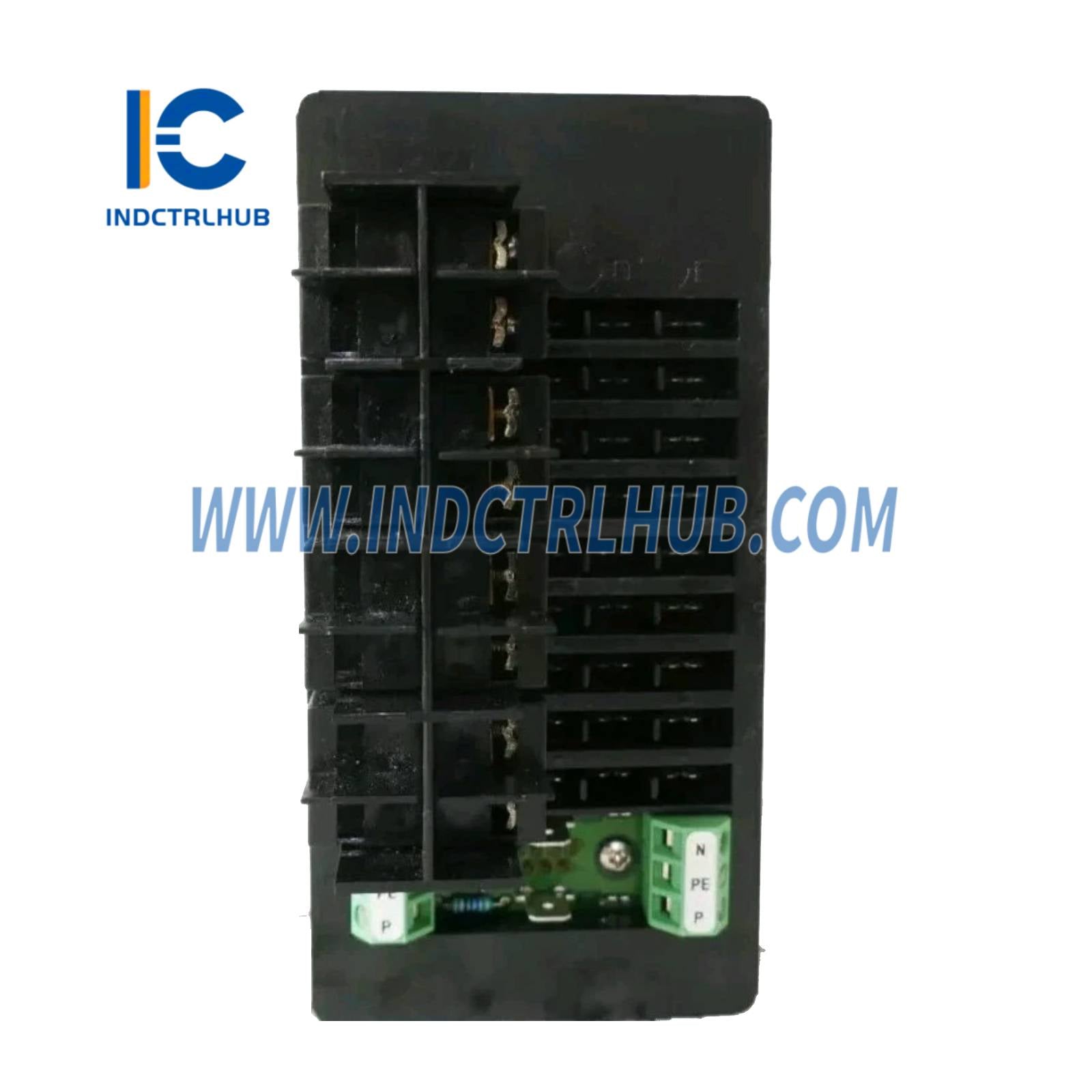

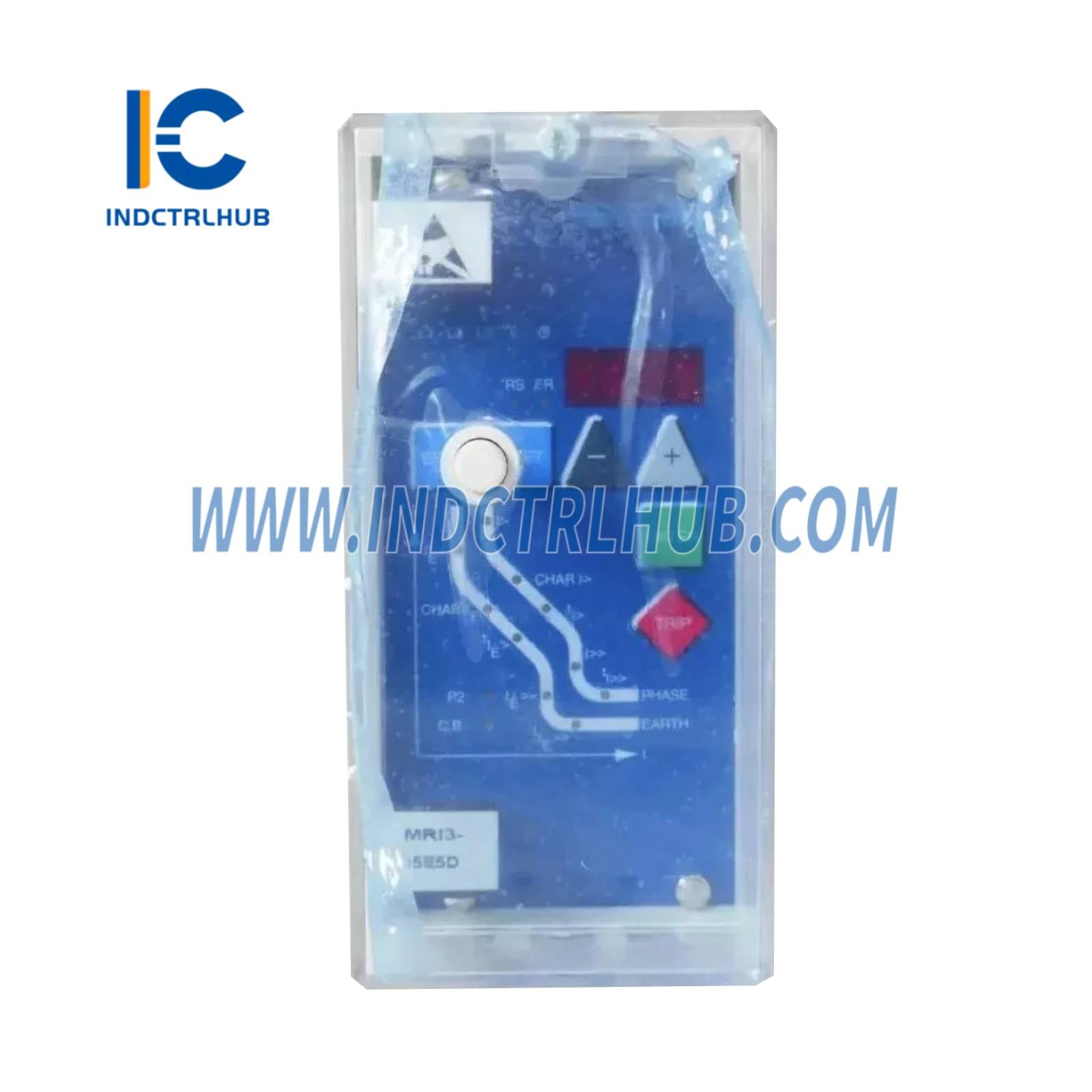

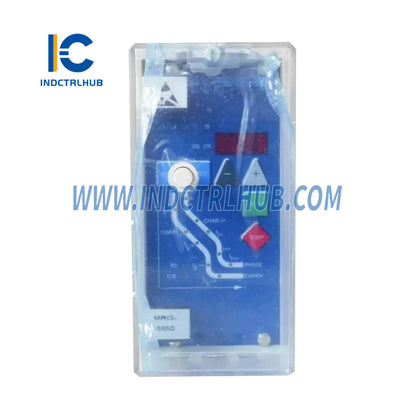

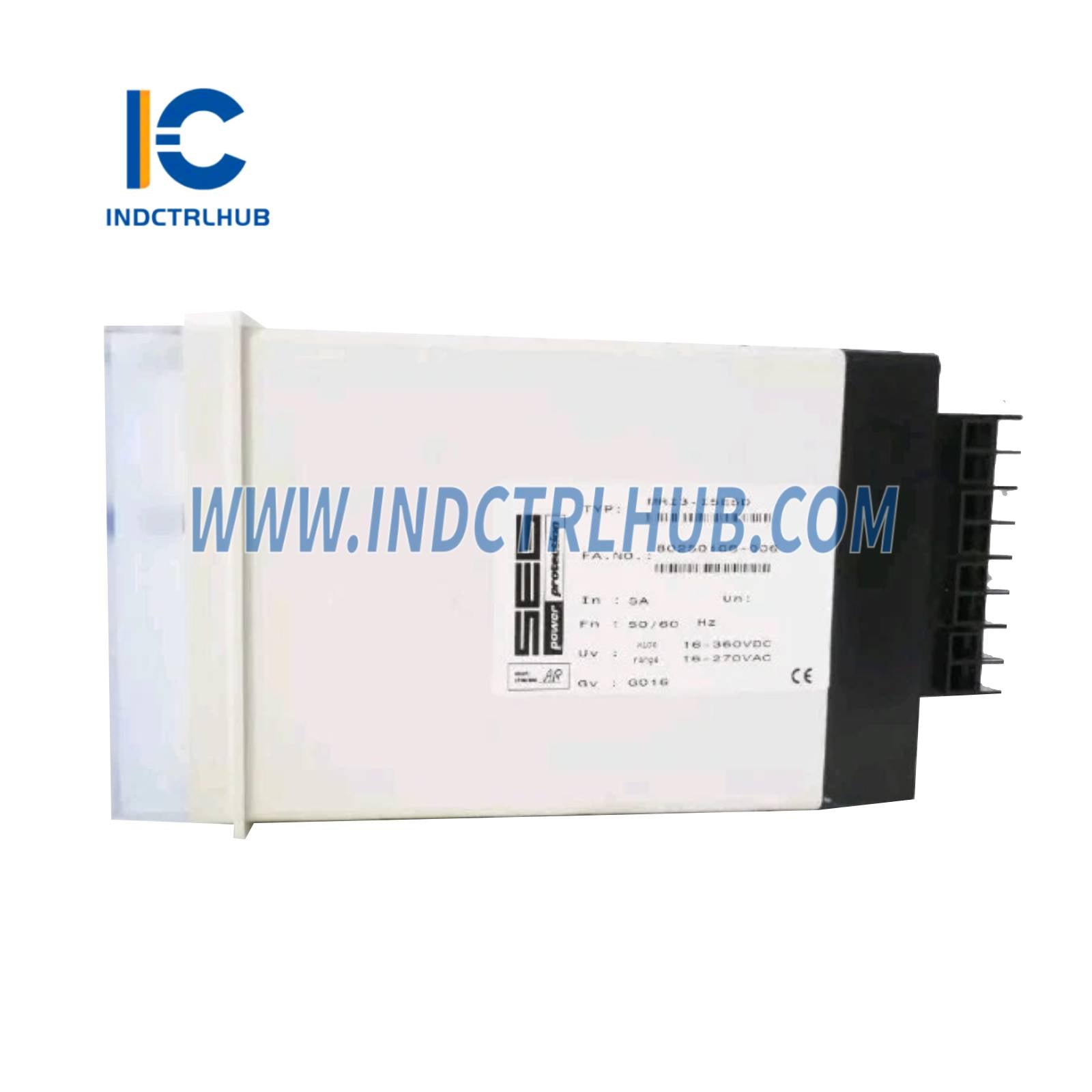

Woodward MRI3I5E5D Besleyici Koruma Rölesi
Ürün Genel Bakış
- Woodward MRI3I5E5D, orta ve yüksek gerilim dağıtım sistemlerindeki elektrik besleyicilerinin kapsamlı koruması için tasarlanmış bir Besleyici Koruma Rölesidir
Teknik Özellikler
- MRI3I5E5D, endüstri kaynakları ve Woodward dokümantasyonuna göre aşağıdaki özelliklere sahiptir:
| Özellik | Detaylar |
|---|---|

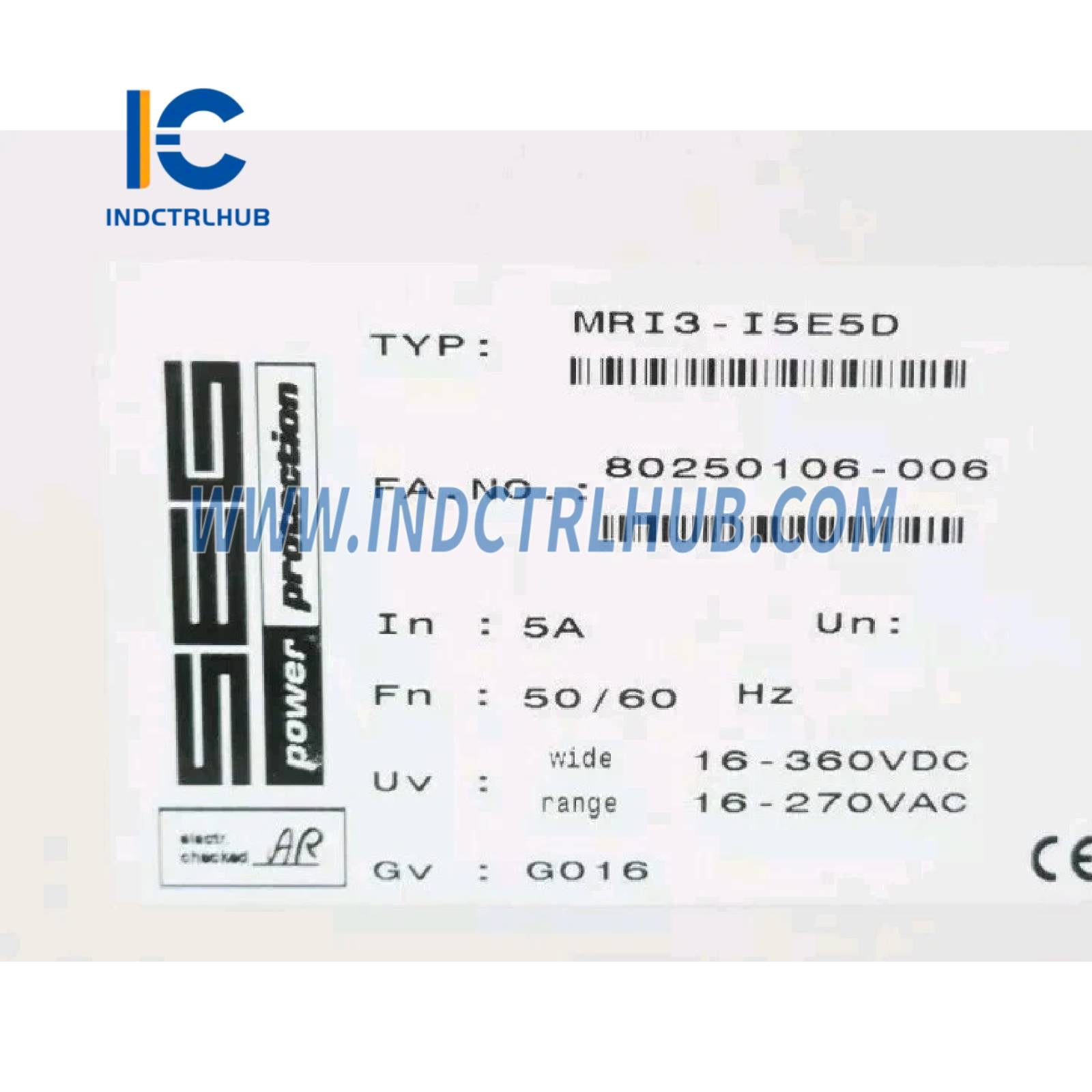

| Model/Parça Numarası | MRI3I5E5D |
| Üretici | Woodward |
| Açıklama | Aşırı akım ve Yönlü Toprak Hatası Koruması ile Besleyici Koruma Rölesi |
| Seri | MR (Modüler Röle) |
| Fonksiyon | Elektrik besleyicilerini aşırı akım, toprak hataları ve yönlü hatalara karşı korur |
| İşlemci | Mikroişlemci tabanlı (özgül mimari halka açık olarak detaylandırılmamıştır) |
| Hafıza | Flash: 4–8 MB (donanım yazılımı ve yapılandırma için) RAM: 2–4 MB (çalışma zamanı verileri için) |
| Ekran | Alfanümerik LCD ekran, 2x16 karakter; durum, açma ve hata için LED göstergeler |
| Girişler | 4 akım girişi (3 faz + 1 toprak, 1 A veya 5 A nominal, yapılandırılabilir) 4 gerilim girişi (yönlü koruma için, 100–400 VAC) 6 ayrık giriş (24–220 VDC, kontrol sinyalleri için) |
| Çıkışlar | 5 röle çıkışı (kuru kontak, 250 VAC/8 A'ya kadar, açma, alarm ve sinyal için) 1 analog çıkış (opsiyonel, 4–20 mA, izleme için) |
| İletişim Arayüzleri | 1 seri port (RS-485, Modbus RTU veya IEC 60870-5-103) 1 Ethernet portu (opsiyonel, Modbus TCP veya IEC 61850) 1 CANbus portu (opsiyonel, sistem entegrasyonu için) |
| Koruma Fonksiyonları | Faz aşırı akımı (50/51), toprak hatası (50N/51N), yönlü aşırı akım (67), yönlü toprak hatası (67N), aşırı/alt gerilim (27/59), aşırı/alt frekans (81O/U), kesici arızası (50BF) |
| Açma Doğruluğu | Akım için ±%5, gerilim/frekans için ±%2 |
| Yanıt Süresi | Anlık açmalar için <50 ms; zaman gecikmeli açmalar için <100 ms |
| Yedeklilik | Yedekli değil |
| Diagnostik | Arıza tespiti, olay kaydı (500 olaya kadar), bozulma kaydı, durum LED'leri, kendi kendine test |
| Uyumluluk | Woodward kontrol sistemleri (ör. EasyGen, LS-5), standart akım/gerilim trafoları (1 A/5 A CT'ler, 100–400 V PT'ler); üçüncü taraf cihazlar Modbus veya IEC protokolleri ile; SCADA/DCS sistemleri ile entegrasyon |
| Güç Kaynağı | 24–220 VDC veya 100–240 VAC (50/60 Hz, evrensel giriş) |
| Güç Tüketimi | Yaklaşık 5–10 W |
| Çevresel Özellikler | Çalışma Sıcaklığı: -20°C ila +70°C (-4°F ila +158°F) Depolama Sıcaklığı: -30°C ila +80°C (-22°F ila +176°F) Bağıl Nem: %5 ila %95 yoğuşmasız Titreşim: IEC 60068-2-6 uyumlu Şok: IEC 60068-2-27 uyumlu |
| Kasa | IP54 (ön panel, doğru monte edildiğinde); IP20 (arka) |
| Boyutlar | Yaklaşık 144 mm (Y) x 144 mm (G) x 200 mm (D) |
| Ağırlık | Yaklaşık 1.5–2 kg |
| Montaj | Panel montajı (düz montaj, kılavuza göre kesim) veya DIN rayı (adaptör ile) |
| Sertifikalar | CE, UL, CSA, IEC 60255 uyumlu, deniz sertifikaları (ör. DNV, ABS, yapılandırmaya bağlı) |
