Product Description
Ürün Genel Bakışı
| Kategori | Detaylar |
|---|---|

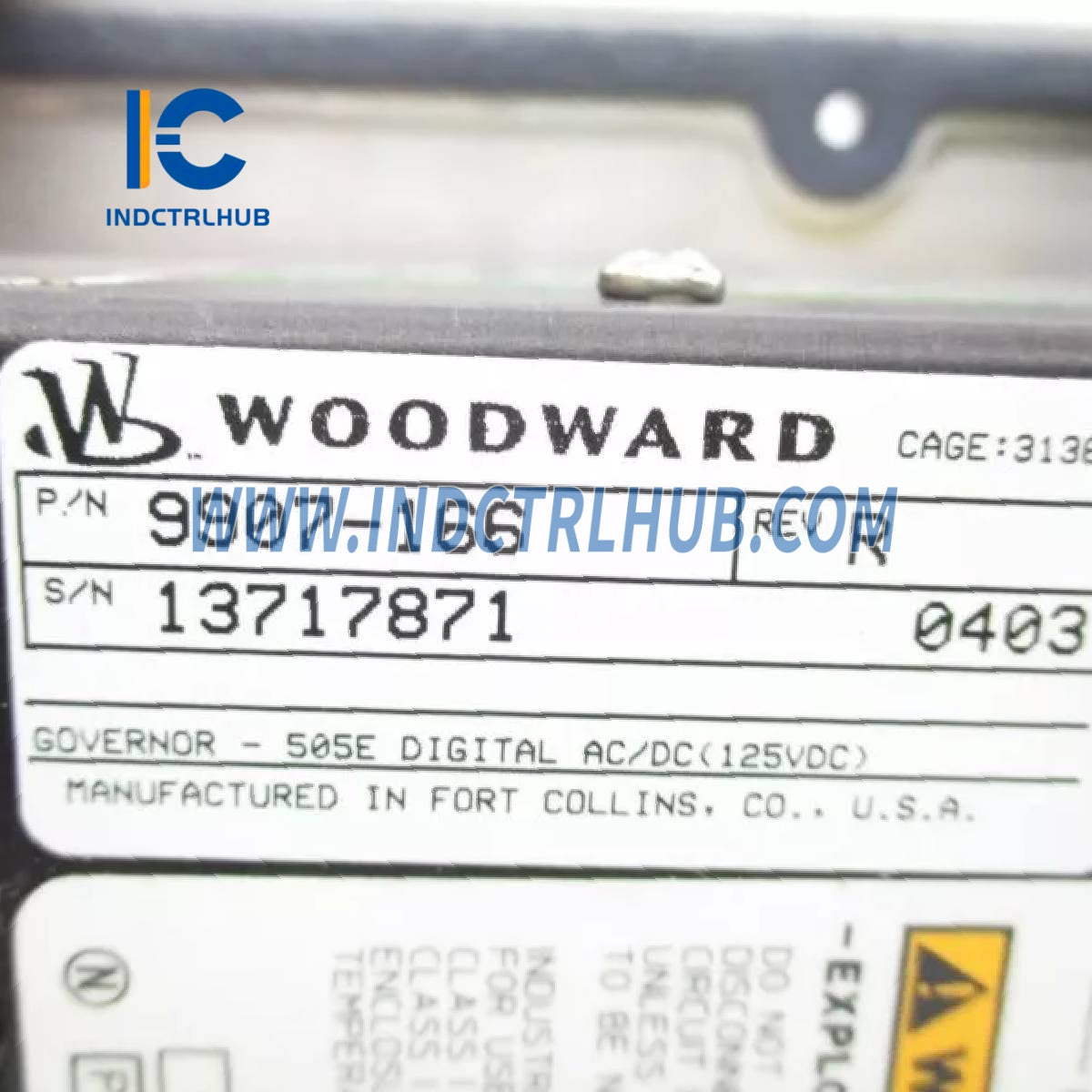

| Üretici | Ormancı |
| Model/Parça Numarası | 9907-166 |
| Tanım | 505E Dijital Regülatör, buhar türbini kontrolü için tasarlanmış olup, çekme ve/veya kabul yetenekleri ile 32-bit mikroişlemci içermektedir. |
| Temel Özellikler | Alan programlanabilir, AC/DC güç girişi, tek veya çift aktüatörleri destekler, Sınıf 1 Div. 2 dereceli, 505XT (8200-1311) ile değiştirilmiştir. |
Teknik Şartlar
| Şartname | Detaylar |
|---|---|
| Örnek | 9907-166 |
| Ürün Grubu | 505E Dijital Valf |
| Güç Girişi | 88-132 VAC veya 90-150 VDC |
| Girişler | 16 temas girişi (4 özel, 12 programlanabilir), 6 programlanabilir 4-20 mA akım girişi |
| Çıktılar | 2 aktüatör çıkışı (4-20 mA), 8 röle çıkışı, 6 programlanabilir 4-20 mA çıkışı |

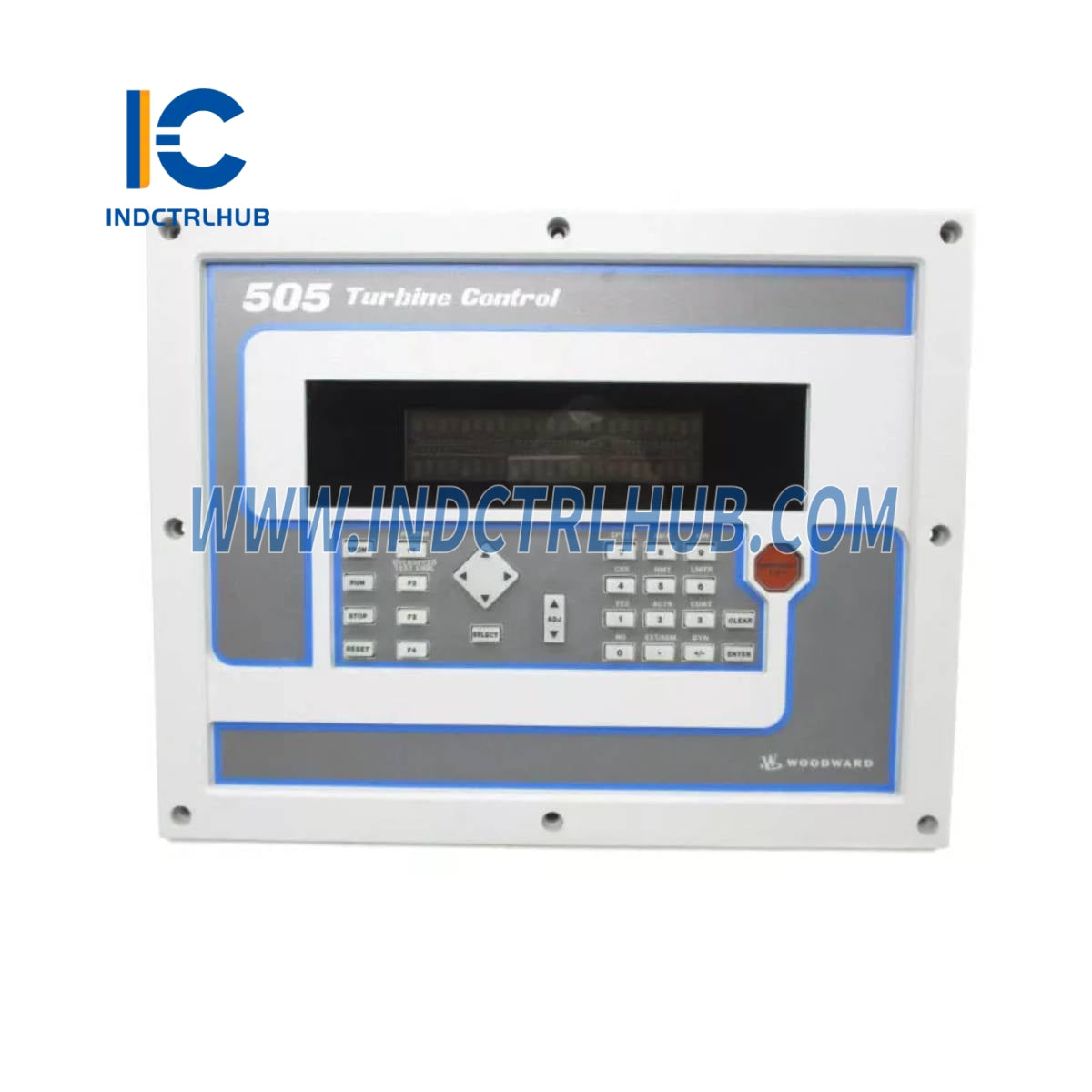

| Görüntülemek | İki satırlı, satır başına 24 karakterli operatör kontrol paneli |
| Çalışma Sıcaklığı | -25°C ile 65°C (-13°F ile 149°F) arası kaplama olmadan; -20°C ile 60°C (-4°F ile 140°F) arası isteğe bağlı NEMA 4X kaplama ile |
| Ağırlık | Yaklaşık 4.5 kg (10 lbs) |
| Sertifikasyon | Sınıf 1, Bölüm 2, Gruplar A, B, C, D; Sınıf 1, Bölge 2, Grup IIC |
Dış Bağlantı Seçenekleri
| Bağlantı Türü | Detaylar |
|---|---|
| Desteklenen Bağlantılar | Sabit bağlantılı aktüatör ve I/O bağlantıları terminal blokları aracılığıyla; Modbus veya ayrık sinyaller aracılığıyla tesis DCS ile entegre olur. |
İşlevsel Özellikler
| Özellik | Detaylar |
|---|---|
| Türbin Kontrolü | Tek veya iki aktüatör kullanarak tek çıkış ve/veya kabul ile buhar türbinlerini kontrol eder. |
| Programlanabilirlik | Entegre operatör kontrol paneli ile menü tabanlı yazılım aracılığıyla alan yapılandırılabilir |
| Tanılama | İlk çıkan kapama göstergesi, kritik hızdan kaçınma, vana sınırlayıcıları, otomatik başlatma sırası |
| Yükseltme Yolu | Sonraki nesil 505XT ile değiştirildi (parça numarası 8200-1311) |
Model ve Konfigürasyon
| Kategori | Detaylar |
|---|---|
| Temel Model | 9907-166 (505E Dijital Regülatör, AC/DC güç, ön panel montajı) |
| Yapılandırma | Bağımsız veya DCS entegrasyonlu çalışma için tasarlanmıştır; buhar türbinlerinin çıkarım/girişini destekler. |
