Woodward 9907-1199 Akımdan Basınca Dönüştürücü

Adet

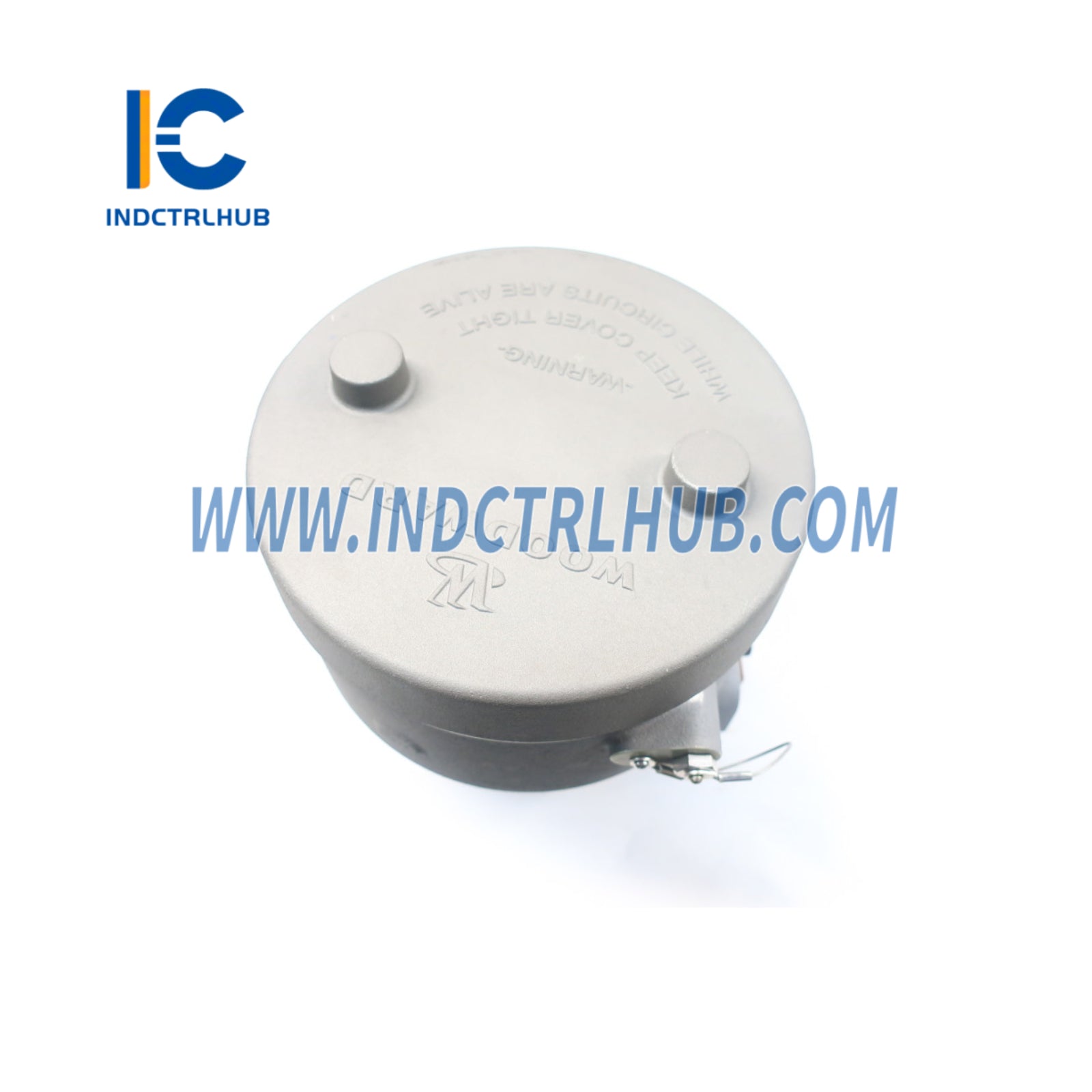

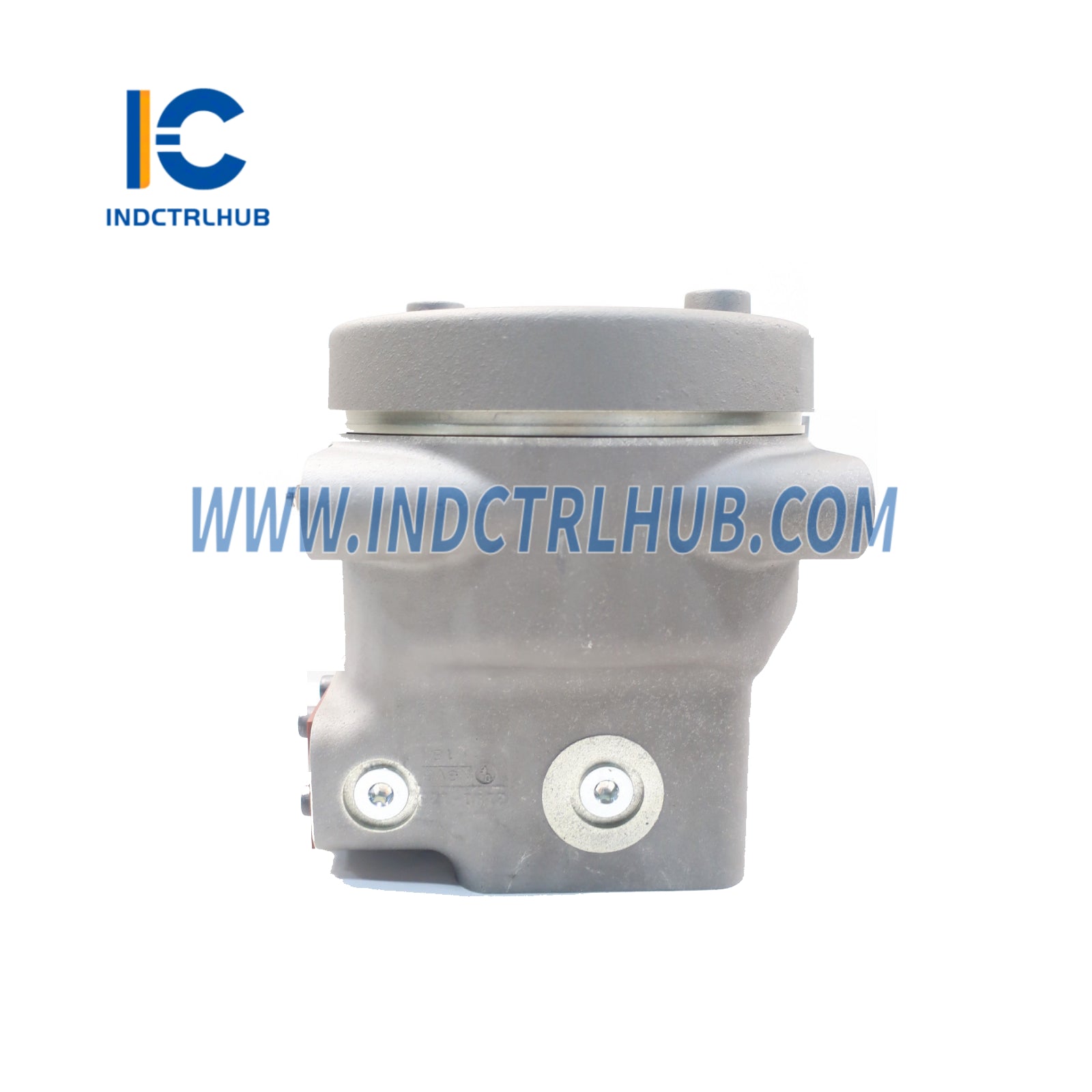

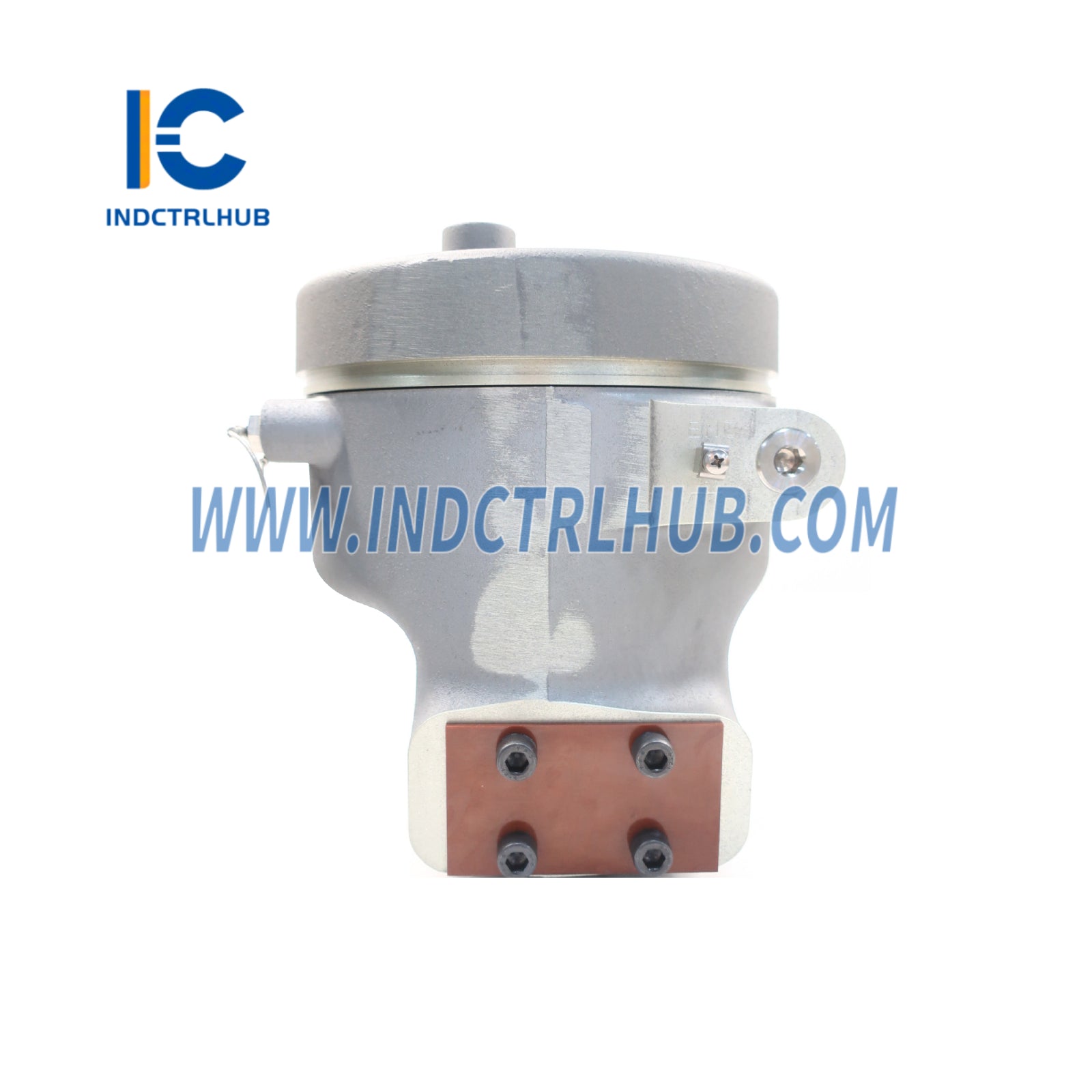

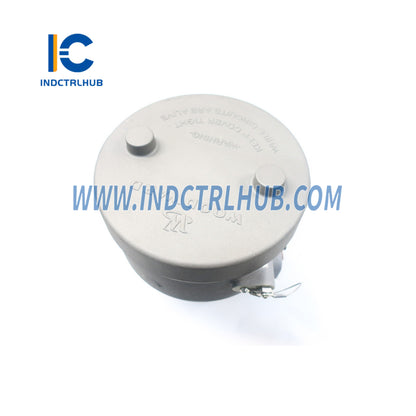

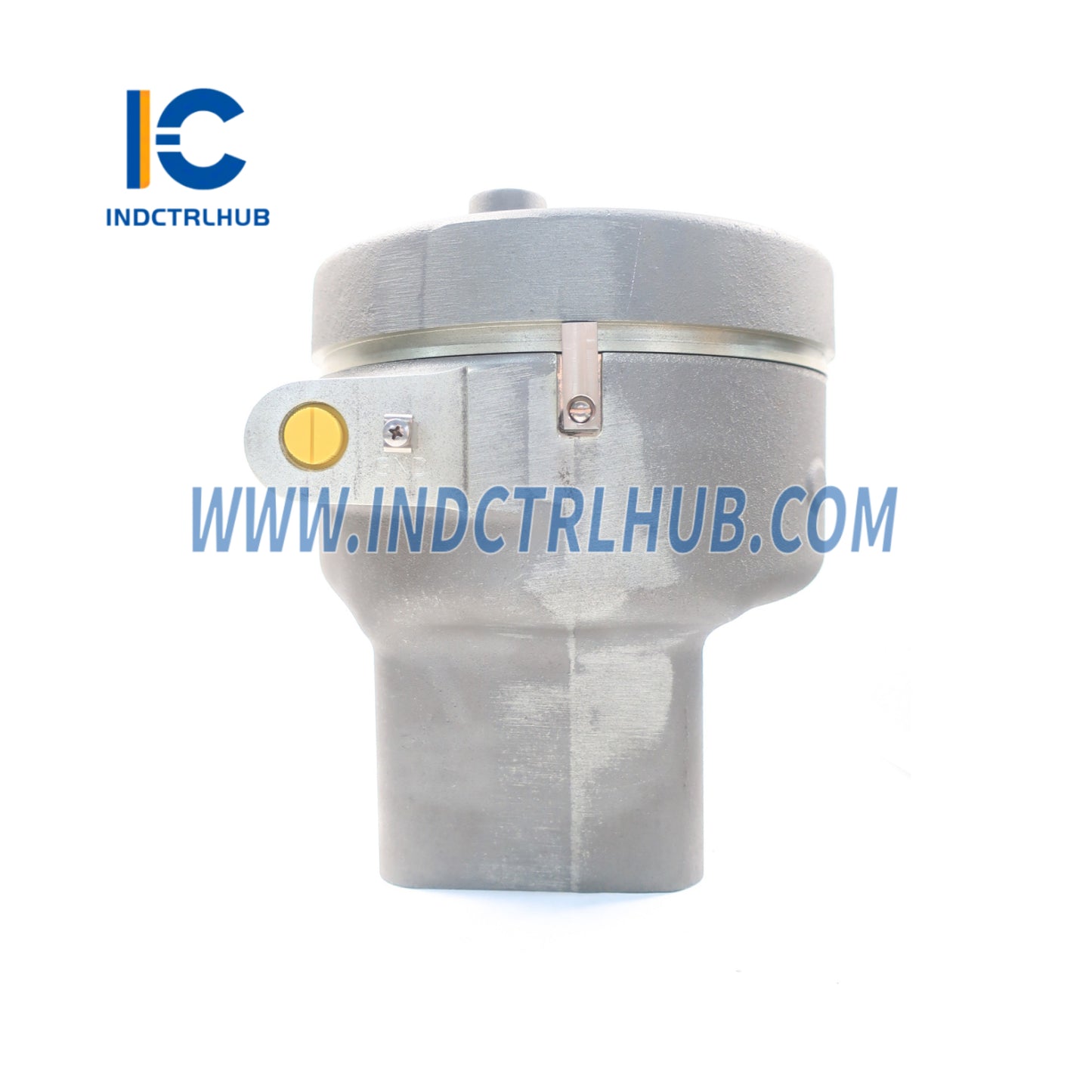

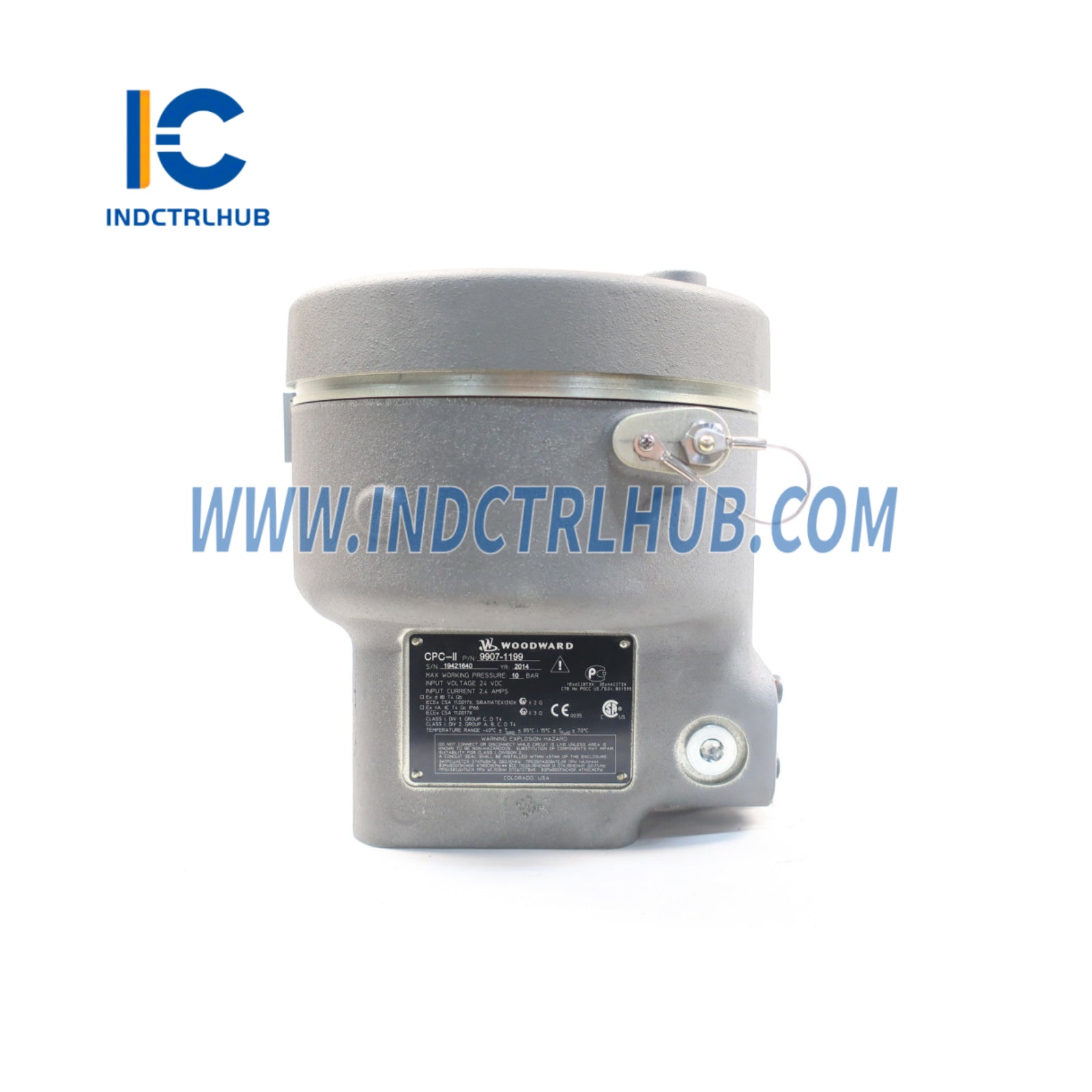

Woodward 9907-1199 CPC-II Akımdan Basınca Dönüştürücü

Üretici: Woodward

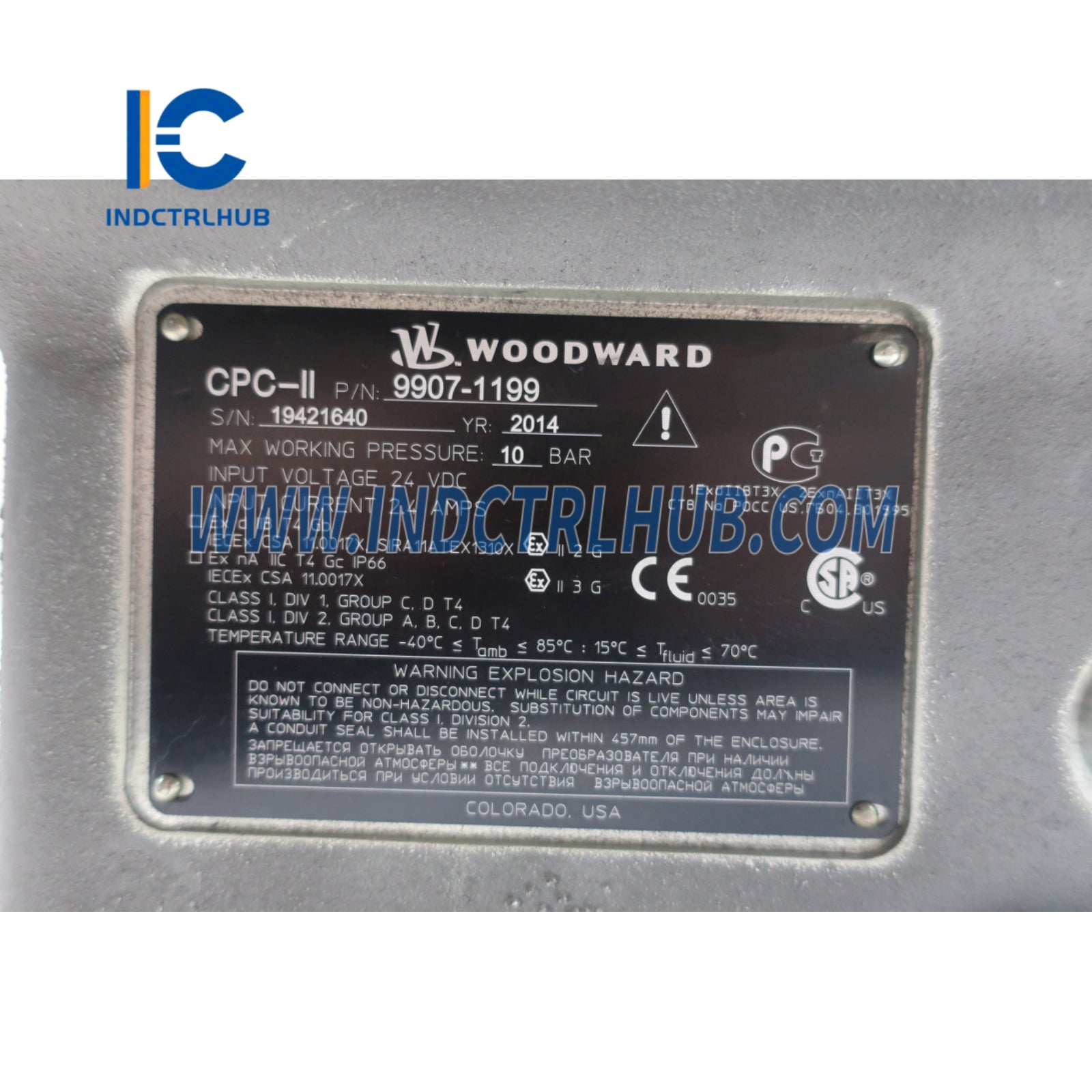

Model/Parça Numarası: 9907-1199
Description: CPC-II Current-to-Pressure Converter, 25 bar, Zone 2, Redundant, Enhanced Dynamics, for Single-Acting Steam Turbine Valve Servos

Woodward 9907-1199, tek etkili buhar türbini vana servolarının hassas konumlandırılması için tasarlanmış ikinci nesil Akımdan Basınca Dönüştürücüdür (CPC-II). 4–20 mA kontrol sinyalini orantılı bir hidrolik basınç çıkışına dönüştürür, bu da endüstriyel, denizcilik ve enerji üretimi uygulamalarında buhar türbini vana kontrolü ve ilgili hız/yük yönetimi için idealdir. Yedekli konfigürasyon, kritik sistemler için güvenilirliği artırır.

Özellikler	Detaylar
Model	9907-1199
Seri	CPC-II (Akımdan Basınca Dönüştürücü, 2. Nesil)
Tür	Elektrohidrolik basınç düzenleyici vana kontrolü
Basınç Çıkışı	0–25 bar (0–362.5 psi)
Kontrol Girişi	4–20 mA, döngü beslemeli
Yapılandırma	Yedekli, Bölge 2 sertifikalı
Güç Kaynağı	18–32 VDC, tipik olarak döngü beslemeli
Doğruluk	Tam ölçeğin ±%0,25'i
Çözünürlük	Tam ölçeğin %0,1'i
Tepki Süresi	< 10 ms (geliştirilmiş dinamikler)
Hidrolik Besleme	Filtrelenmiş yağ, 10–40 bar (145–580 psi)
Akış Hızı	20 L/dak'a kadar (5.3 gpm)
İletişim	Opsiyonel Modbus RTU (RS-485)
Çalışma Sıcaklığı	-40°C ila +85°C (-40°F ila +185°F)
Depolama Sıcaklığı	-40°C ila +100°C (-40°F ila +212°F)
Göreceli Nem	%5 ila %95, yoğuşmasız
Titreşim	5 G, 10–2000 Hz
Şok	50 G, 11 ms yarım sinüs
Koruma Sınıfı	IP65 (doğru kurulduğunda)
Boyutlar	Yaklaşık 200 mm x 150 mm x 100 mm (7.87 in x 5.91 in x 3.94 in)
Ağırlık	Yaklaşık 4 kg (8.8 lbs)
Montaj	Manifold veya panel montajı
Sertifikalar	CE, ATEX/IECEx Bölge 2, UL/cUL (bazı bölgeler için beklemede)
Sistem Uyumluluğu	Woodward 505/505E, MicroNet, buhar türbini servoları, tek etkili aktüatörler
