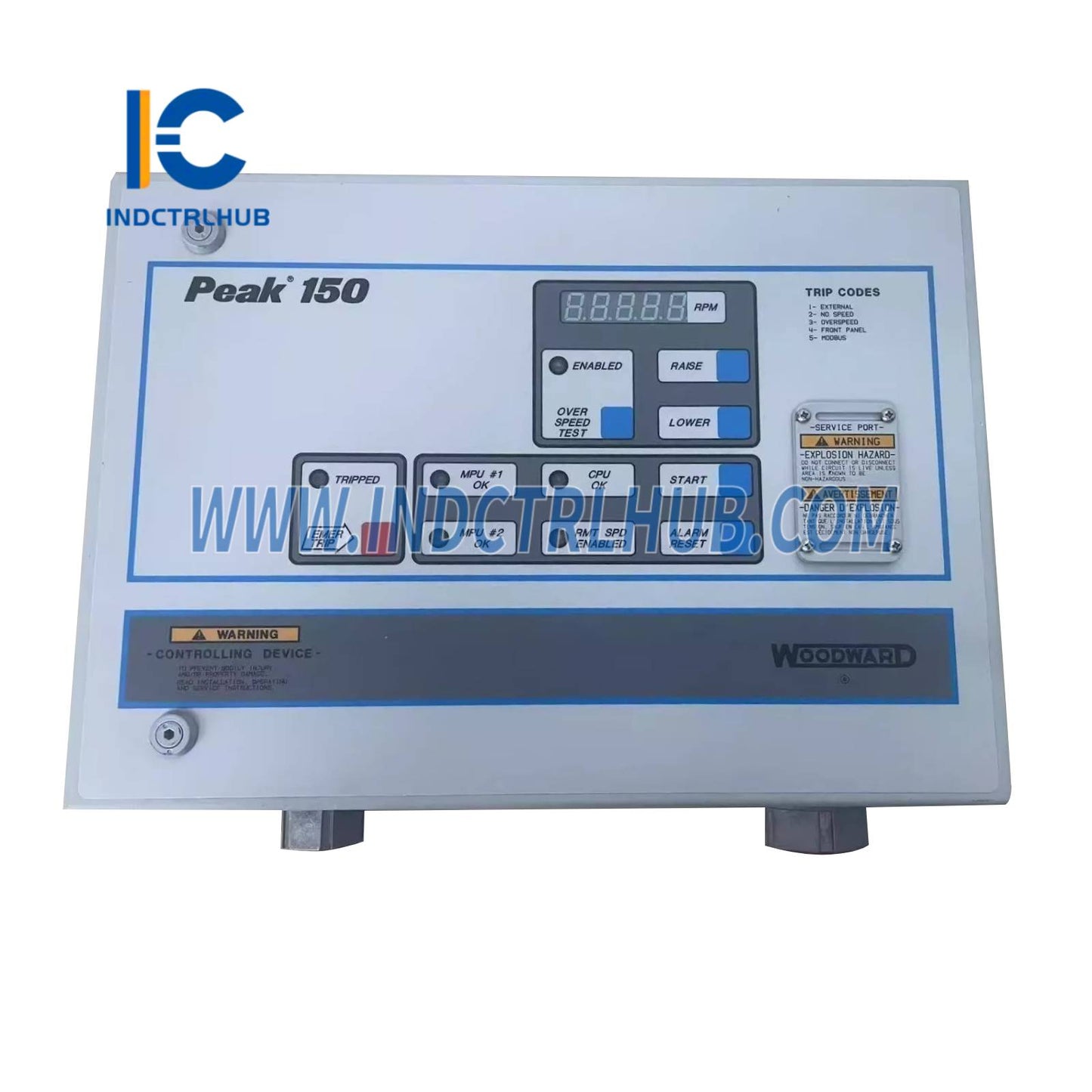

Woodward 9905-860 Peak 150 Dijital Kontrol
- Üretici: Woodward
- Model/Parça Numarası: 9905-860
- Açıklama: Peak 150 Dijital Kontrol, 24 VDC, Modbus İletişimi, NEMA 4 Muhafaza, Tek Valf/Tek Valf Rafı API611 Buhar Türbinleri için
Genel Bakış
- Woodward 9905-860, API611 standartlarına uygun küçük tek valfli veya tek valfli raf endüstriyel buhar türbinleri için tasarlanmış Peak 150 dijital kontrol ünitesidir. Kompresörler, pompalar veya endüstriyel fanları tahrik eden buhar türbinleri veya turboexpandırların başlatılması, durdurulması, kontrolü ve korunması için maliyet etkin, mikroişlemci tabanlı kontrol sağlar. Ünite, endüstriyel, denizcilik ve enerji üretimi uygulamaları için uygundur.
Teknik Özellikler
| Özellikler | Detaylar |
|---|---|
| Model | 9905-860 |
| Seri | Tepe 150 |
| Tür | Buhar türbinleri için dijital kontrol |
| Güç Kaynağı | 18–32 VDC, yaklaşık 5 W nominal |
| İletişim | Modbus RTU (RS-232 veya RS-485) |
| Kasa | NEMA 4 (toz ve suya dayanıklı) |
| Hız Girişleri | 2 Manyetik Alıcı Ünitesi (MPU), 1–15 Vrms, 200 Hz–15 kHz |
| Ekran | 5 haneli LED aydınlatmalı hız göstergesi |

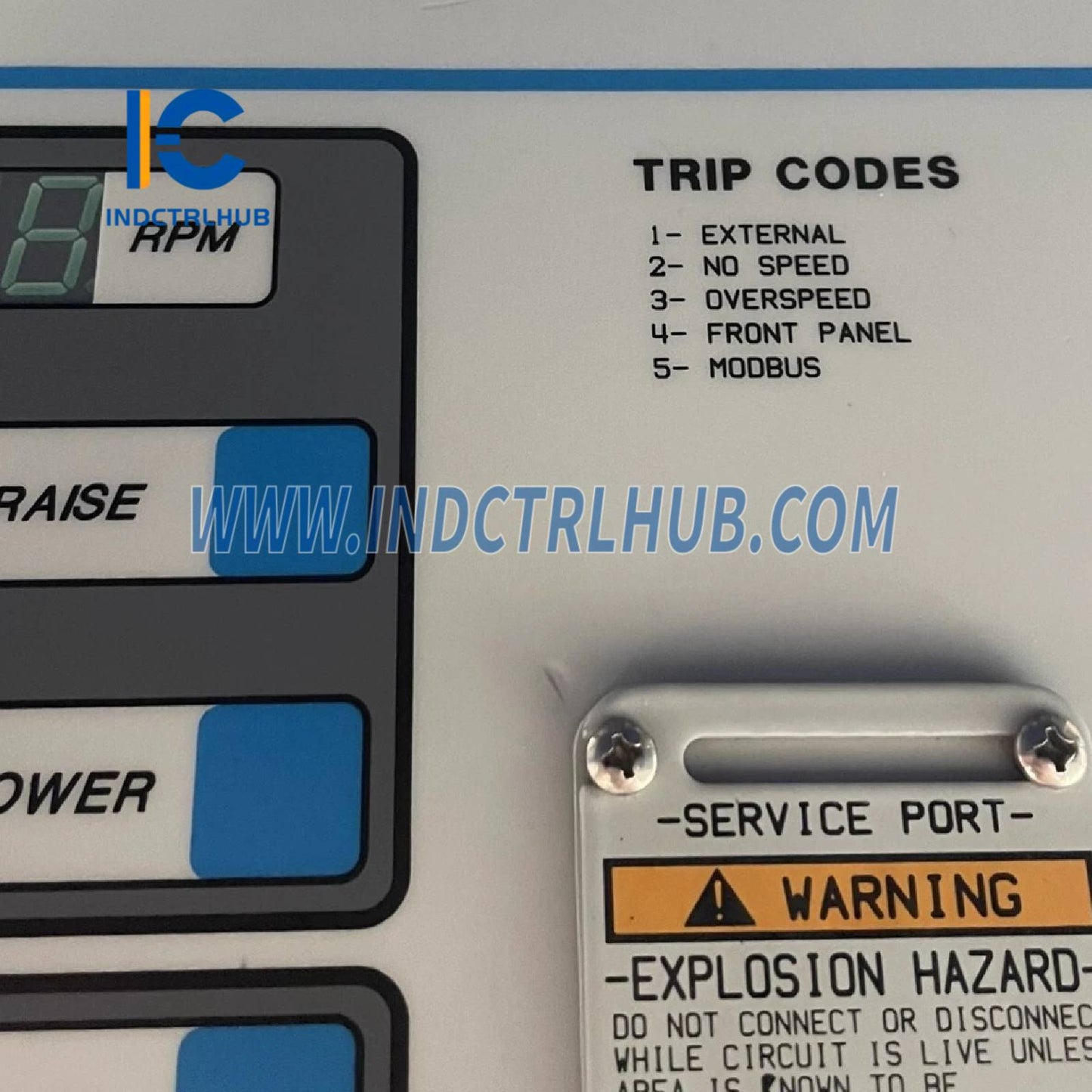

| Durum Göstergeleri | 6 LED göstergesi (aşırı hız testi, CPU, kapanma vb.) |
| Kontroller | 6 tuş takımı düğmesi (hız ayarı, başlat, acil durdurma, alarm sıfırlama) |
| Analog Çıkışlar | 1 kanal, 4–20 mA (hız, setpoint veya yük için yapılandırılabilir) |

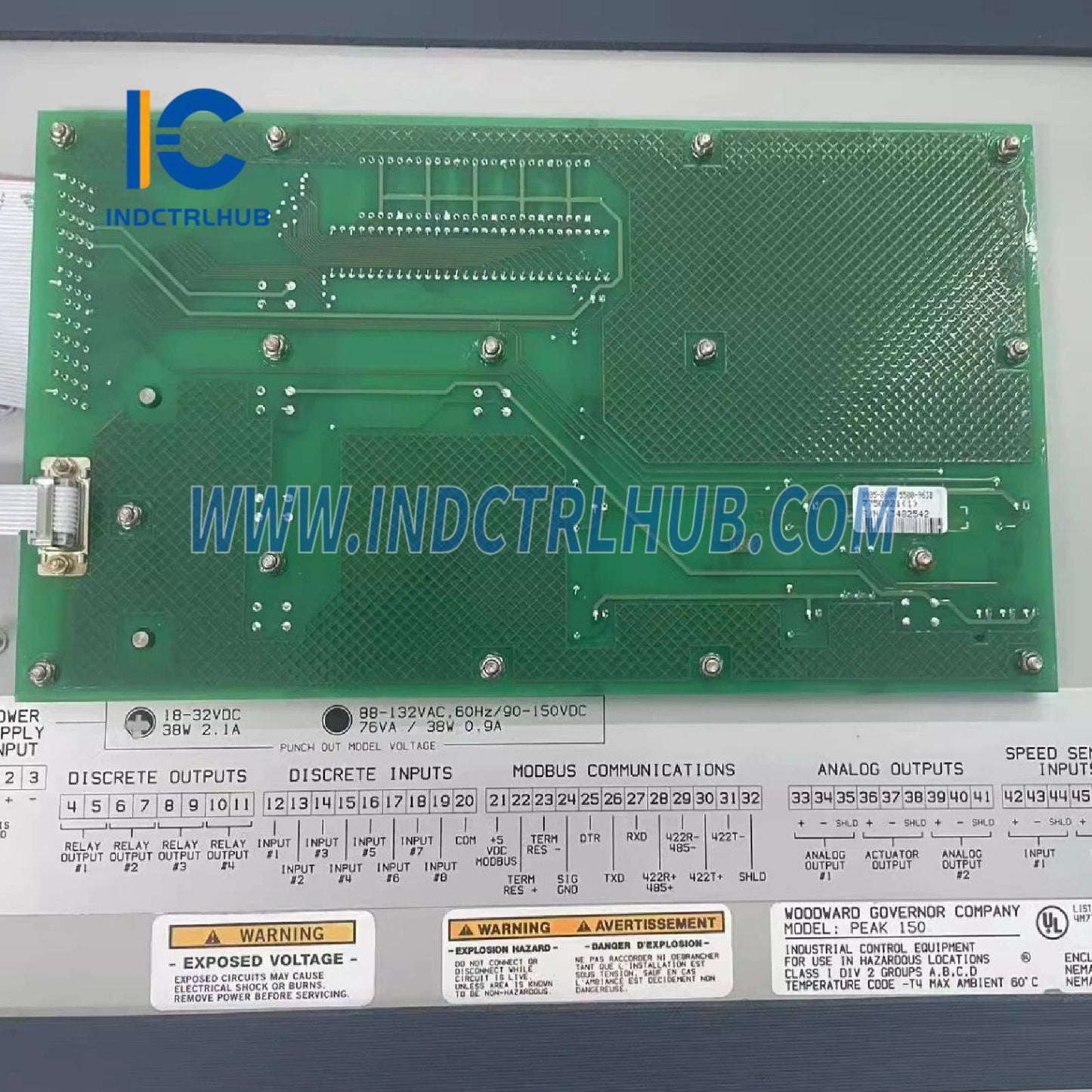

| Ayrık Girişler | 8 kanal, kuru kontak veya 24 VDC |
| Röle Çıkışları | 4 kanal, Form C, 250 VAC'de 5 A |
| Çalışma Sıcaklığı | -25°C ila +65°C (-13°F ila +149°F) |
| Depolama Sıcaklığı | -40°C ila +85°C (-40°F ila +185°F) |
| Göreceli Nem | %5 ila %95, yoğuşmasız |
| Titreşim | 5 G, 10–500 Hz |
| Şok | 30 G tepe |
| Boyutlar | Yaklaşık 305 mm x 254 mm x 102 mm (12 in x 10 in x 4 in) |
| Ağırlık | Yaklaşık 3,5 kg (7,7 lbs) |
| Montaj | Panel veya duvara montaj |
| Sertifikalar | CE, UL/cUL (bazı bölgeler için beklemede), API611 uyumlu |
| Sistem Uyumluluğu | Tek valfli buhar türbinleri, Woodward aktüatörleri, El Tipi Programlayıcı (9905-292) |
