Product Description

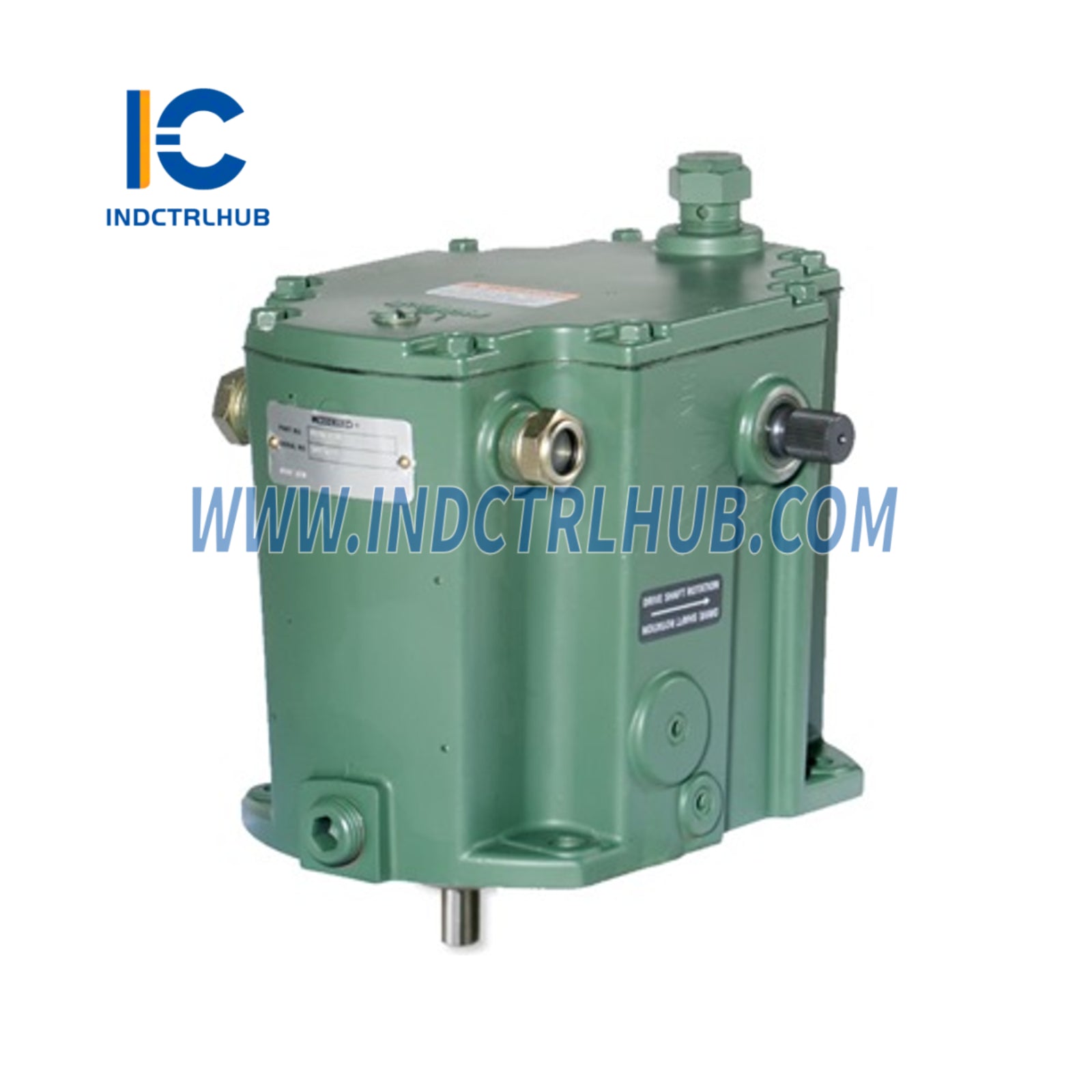

Woodward 9904-814 TG-13E Türbin Regülatörü
- Üretici: Woodward
- Model/Parça Numarası: 9904-814
- Açıklama: TG-13E Mekanik-Hidrolik Hız Düşüş Regülatörü, 2400–4000 RPM, 2°'de 4035 RPM Nominal Hız Düşüşü, Saat yönünün tersine tahrik mili, 16 N·m (12 ft-lb) Çıkış, API611 Buhar Türbinleri için, ATEX Sertifikalı
Genel Bakış
- Woodward 9904-814, izokron (sabit hız) çalışma gerektirmeyen uygulamalarda pompa, kompresör veya jeneratör sürmek için API611 buhar türbinleri için tasarlanmış TG-13E mekanik-hidrolik hız düşüş regülatörüdür. Rotor hızını algılayarak ve giriş buhar akışını ayarlayarak türbin hızını kontrol eder, endüstriyel enerji üretimi ve mekanik tahrik sistemleri için güvenilir ve maliyet etkin bir çözüm sunar. Aşırı hız test cihazı (OTSD) olmayan TG-13 modelinin (örneğin, 8516-038) doğrudan yerini alır.
Teknik Özellikler
| Özellikler | Detaylar |
|---|---|
| Model | 9904-814 (TG-13E) |
| Tür | Mekanik-Hidrolik Hız Düşüş Regülatörü |
| Hız Aralığı | 2400–4000 RPM |
| Nominal Hız Düşüşü | 2°'de 4035 RPM |
| Tahrik Şaftı Dönüşü | Saat yönünün tersine |
| Çıkış Torku | 16 N·m (12 ft-lb) |
| İnşaat | Döküm alüminyum, hava koşullarına dayanıklı |
| Yağ Beslemesi | Kendi kendine yeten yağ haznesi, NEMA A |
| Çalışma Sıcaklığı | -40°C ila +93°C (-40°F ila +200°F) (tahmini, Woodward standartlarına göre) |
| Depolama Sıcaklığı | -55°C ila +105°C (-67°F ila +221°F) (tahmini) |
| Göreceli Nem | %5 ila %95, yoğuşmasız |
| Titreşim | 4 G, 5–500 Hz |
| Şok | 20 G peak |
| Koruma Sınıfı | IP56 (hava koşullarına dayanıklı, tahmini) |
| Ağırlık | Yaklaşık 12,7 kg (28 lb) |
| Montaj | Doğrudan türbin montajı |
| Sertifikalar | ATEX, HAZLOC |
| Sistem Uyumluluğu | API611 buhar türbinleri, Woodward regülatör valfleri |
| Yerine geçer | 8516-038 (OTSD'siz TG-13) |
