Product Description

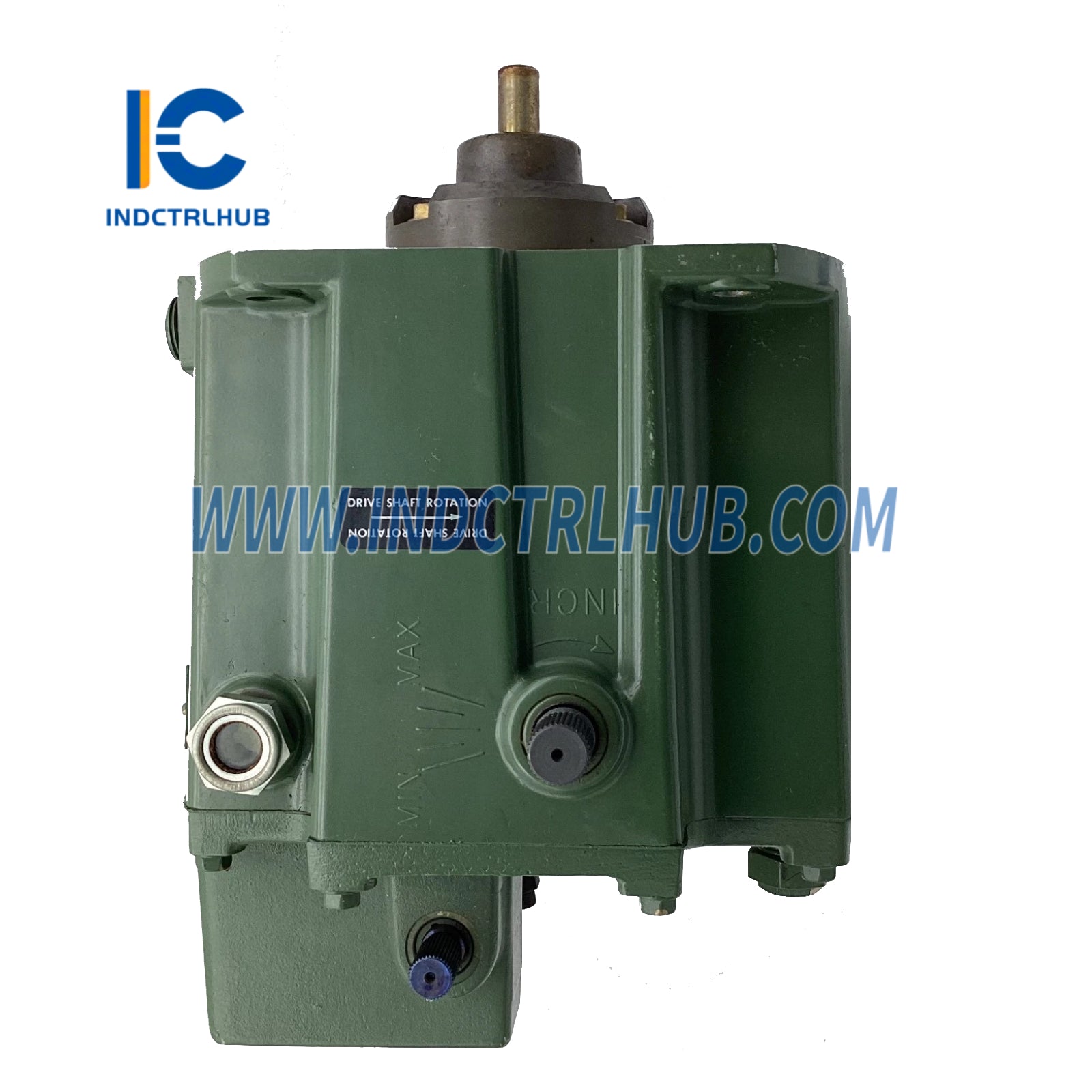

Woodward 8516-050 TG-13 Türbin Regülatörü
Ürün Genel Bakışı
- Woodward 8516-050, güç üretimi, petrol ve gaz ile proses endüstrileri gibi endüstriyel uygulamalarda küçük mekanik tahrikli buhar türbinleri veya turbo genleştiricilerin hassas hız kontrolü için tasarlanmış bir TG-13 Türbin Regülatörüdür. Bu mekanik-hidrolik regülatör, Woodward'ın TG (Türbin Regülatörü) serisinin bir parçası olup, pompalar, kompresörler veya jeneratörler süren türbinler için güvenilir ve duyarlı hız düzenlemesi sağlar. TG-13 modeli, buhar valfi pozisyonunu ayarlayarak türbin hızını kontrol etmek için hidrolik amplifikasyon kullanan, kendi kendine yeten, kol ile çalışan bir ünitedir ve değişen yük koşullarında kararlı çalışma sağlar. 8516-050, diğer TG-13 modellerine kıyasla belirli hız aralığı, çıkış torku veya montaj seçenekleri gibi özel konfigürasyonlara sahip olabilen TG-13'ün belirli bir varyantıdır. Zorlu ortamlar için tasarlanmış olup, harici güç kaynaklarına ihtiyaç duymadan basit ve bakım dostu bir kullanım sunar. 8516-050, EasyGen serisi (örneğin, 8440-2179 EasyGen-3500XT, 8440-2050 EasyGen-3200-5), EGCP-3 serisi (örneğin, 8444-1082), SPM-D2 serisi (örneğin, 8446-1048), 2301D/E serisi (örneğin, 8273-1011), 505D serisi (örneğin, 8200-1300), Peak150 serisi (örneğin, 8200-176), ProAct serisi (örneğin, 8237-2595), 723PLUS serisi (örneğin, 8270-1013), EPG sistemleri (örneğin, 8290-195), elektronik regülatörler (örneğin, 8406-121) ve aktüatörler (örneğin, 8408-921) gibi Woodward'ın elektronik kontrol sistemlerinden farklıdır ve küçük buhar türbinleri için mekanik-hidrolik hız kontrolüne odaklanır.
Teknik Özellikler
- 8516-050, endüstri kaynakları ve Woodward dokümantasyonuna göre aşağıdaki özelliklere sahiptir:
| Özellikler | Detaylar |
|---|---|
| Model/Parça Numarası | 8516-050 |
| Üretici | Woodward |
| Açıklama | Buhar Türbinleri için TG-13 Türbin Regülatörü |
| Seri | TG |
| Fonksiyon | Küçük buhar türbinlerinin veya turbo genleştiricilerin hızını, buhar valfi pozisyonunu ayarlayarak kontrol eder |
| Tür | Mekanik-hidrolik, kol ile işletilen |
| Hız Aralığı | Yapılandırılabilir, tipik olarak 2.000–6.000 RPM (8516-050 için özel aralık değişebilir) |
| Çıkış Torku | Valf mili çıkışında 13 ft-lb (17.6 Nm) kadar |
| Kontrol Mekanizması | Ağırlık valfi ile hidrolik amplifikasyon; buhar vana kontrolü için kol çıkışı |
| Girişler | Mekanik hız girişi tahrik mili aracılığıyla (1/2 inç anahtarlı veya dişli mil) |
| Çıkışlar | Mekanik kol çıkışı (buhar vana bağlantısına bağlı) |
| İletişim Arayüzleri | Yok (mekanik-hidrolik sistem) |
| Kontrol Modları | Düşüş hız kontrolü; ek aksesuarlarla isteğe bağlı izokron kontrol |
| Yedeklilik | Yedekli değil |
| Teşhis | Mekanik bileşenlerin görsel muayenesi; elektronik teşhis yok |
| Uyumluluk | Küçük buhar türbinleri veya turbo genleştiricilerle uyumlu (örneğin, Elliott, Dresser-Rand, Siemens); standart buhar vana bağlantıları ile arayüz; gelişmiş kontrol için Woodward aktüatörlerle eşleştirilebilir |
| Güç Kaynağı | Kendi kendine yeten; türbin tahrikli yağ pompası kullanır (harici güç gerekmez) |
| Yağ Beslemesi | Entegre yağ deposu; temiz, aşındırıcı olmayan yağ gerektirir (SAE 10–30, 0.2–0.4 litre) |
| Çevresel Özellikler | Çalışma Sıcaklığı: -40°C ila +93°C (-40°F ila +200°F) Depolama Sıcaklığı: -40°C ila +105°C (-40°F ila +221°F) Bağıl Nem: %0 ila %95 yoğuşmasız Titreşim: MIL-STD-810 uyumlu Darbelere karşı: MIL-STD-810 uyumlu |
| Kasa | IP56 (toz ve suya dayanıklı, doğru kurulumda) |
| Boyutlar | Yaklaşık 200 mm (Y) x 150 mm (G) x 130 mm (D) |
| Ağırlık | Yaklaşık 5–7 kg (11–15 lb) |
| Montaj | Türbin muhafazasına veya taban plakasına flanş montajlı |
| Sertifikalar | CE, deniz sertifikaları (örneğin, DNV, ABS, Lloyd’s Register, konfigürasyona bağlı); ATEX/IECEx Bölge 1 veya 2 (belirli konfigürasyonlarla isteğe bağlı) |
