Product Description

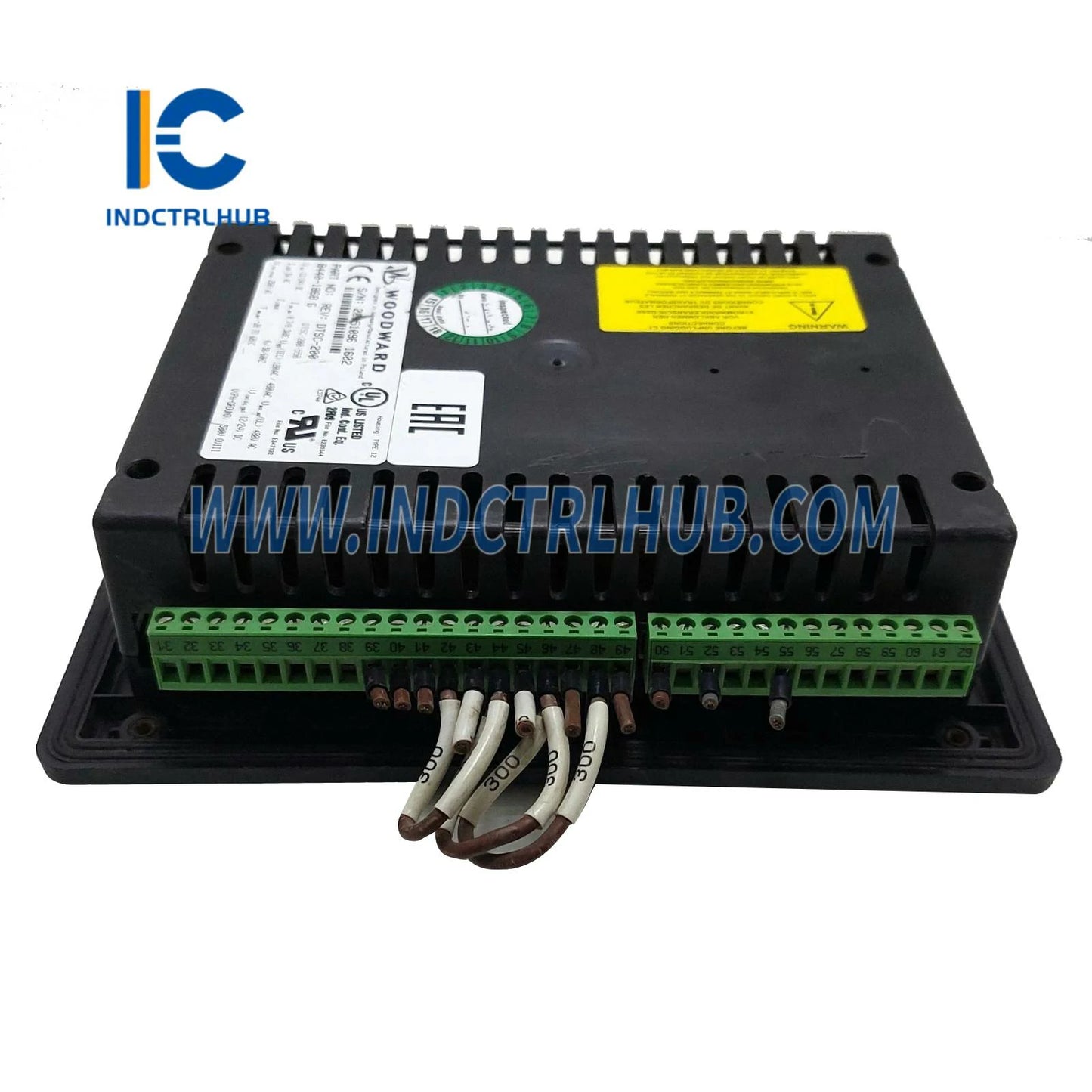

Woodward 8440-1868 EasyGen-2500-5 Jeneratör Kontrol Cihazı
Ürün Genel Bakış
- Woodward 8440-1868, güç üretimi, deniz tahriki ve yedek güç sistemleri gibi endüstriyel uygulamalarda jeneratör setlerinin kontrolü ve izlenmesi için tasarlanmış EasyGen-2500-5 Jeneratör Kontrol Cihazıdır. Bu mikroişlemci tabanlı kontrol ünitesi, Woodward’ın EasyGen-2000 serisinin bir parçası olup, dizel, gaz veya çift yakıtlı motorlar için tekli veya paralel çalışmada güvenilir motor ve jeneratör yönetimi sunar. EasyGen-2500-5, otomatik başlatma/durdurma, yük paylaşımı, güç yönetimi ve koruma fonksiyonlarını kompakt, kullanıcı dostu bir arayüzle sağlar ve küçük ila orta ölçekli güç sistemleri için uygundur. EasyGen-3200-5 (örneğin, 8440-1836 B, 8440-1786 A) ile karşılaştırıldığında, EasyGen-2500-5 biraz azaltılmış G/Ç ve iletişim yeteneklerine sahip olmakla birlikte daha uygun maliyetli bir çözümdür ve sağlam performansını korur. Gelişmiş iletişim protokolleri ve zorlu ortamlarda güvenilir çalışma için dayanıklı tasarım özelliklerine sahiptir. 8440-1868, Woodward’ın 2301D/E serisi (örneğin, 8273-1011), 505D serisi (örneğin, 8200-1300), Peak150 serisi (örneğin, 8200-176), ProAct serisi (örneğin, 8237-2595), 723PLUS serisi (örneğin, 8270-1013), EPG sistemleri (örneğin, 8290-195), elektronik regülatörler (örneğin, 8406-121) ve aktüatörler (örneğin, 8408-921) gibi ürünlerden farklı olarak entegre jeneratör kontrolü ve güç yönetimine odaklanır.
Teknik Özellikler
- 8440-1868’in endüstri kaynakları ve Woodward dokümantasyonuna dayanan teknik özellikleri şunlardır:
| Özellik | Detaylar |
|---|---|
| Model/Parça Numarası | 8440-1868 |
| Üretici | Woodward |
| Açıklama | Jeneratör Setleri için EasyGen-2500-5 Jeneratör Kontrol Cihazı |
| Seri | EasyGen-2000 |
| Fonksiyon | Jeneratör setlerini kontrol eder ve izler; motor, jeneratör ve güç dağıtımını yönetir |
| İşlemci | Mikroişlemci tabanlı (özgül mimari halka açık olarak detaylandırılmamıştır) |
| Hafıza | Flash: 8–16 MB (donanım yazılımı ve yapılandırma için) RAM: 4–8 MB (çalışma zamanı verileri için) |
| Ekran | Grafik LCD, 132x64 piksel, çok dilli arayüz |
| Girişler | 8 analog giriş (4–20 mA, 0–10 V veya RTD için yapılandırılabilir) 12 ayrık giriş (24 VDC) 2 hız girişi (manyetik algılayıcı veya yakınlık probları) |
| Çıkışlar | 4 analog çıkış (4–20 mA veya 0–10 V) 12 röle çıkışı (kuru kontak, 250 VAC/2 A’a kadar) 1 aktüatör çıkışı (Woodward aktüatörleri ile uyumlu, 4–20 mA veya 0–200 mA) |
| İletişim Arayüzleri | 1 seri port (RS-485, Modbus RTU) 1 CANopen portu (motor ve jeneratör iletişimi için) Ethernet (opsiyonel, Modbus TCP) USB (yapılandırma için) |
| Kontrol Modları | Otomatik/manüel başlatma/durdurma, izokron/düşüş yük paylaşımı, aktif/reaktif güç kontrolü, güç faktörü kontrolü |
| Yedeklilik | Yedekli değil |
| Diagnostik | Arıza tespiti, olay kaydı (500 olaya kadar), gerçek zamanlı veri trendi, durum LED’leri |
| Uyumluluk | Woodward aktüatörleri (örneğin, UG-8, ProAct, 8408-921), hız sensörleri, devre kesiciler ve standart protokollerle üçüncü taraf cihazlar; SCADA sistemleri ile entegrasyon |
| Güç Kaynağı | 12–36 VDC (24 VDC nominal) |
| Güç Tüketimi | Yaklaşık 10–25 W |
| Çevresel Özellikler | Çalışma Sıcaklığı: -20°C ila +70°C (-4°F ila +158°F) Depolama Sıcaklığı: -30°C ila +80°C (-22°F ila +176°F) Bağıl Nem: %5 ila %95 yoğuşmasız Titreşim: IEC 60068-2-6 uyumlu Şok: IEC 60068-2-27 uyumlu |
| Kasa | IP54 (ön panel, doğru montajda); IP20 (arka) |
| Boyutlar | Yaklaşık 219 mm (Y) x 171 mm (G) x 61 mm (D) |
| Ağırlık | Yaklaşık 1.5–2 kg |
| Montaj | Panel montajlı (kesim boyutları kullanım kılavuzunda belirtilmiştir) |
| Sertifikalar | CE, UL, CSA, deniz sertifikaları (örneğin, DNV, ABS, Lloyd’s Register); ATEX/IECEx Bölge 2 (yapılandırmaya bağlı) |
