Product Description
Ürün Genel Bakışı
| Kategori | Detaylar |
|---|---|
| Üretici | Ormancı |
| Model/Parça Numarası | 8237-1369 |

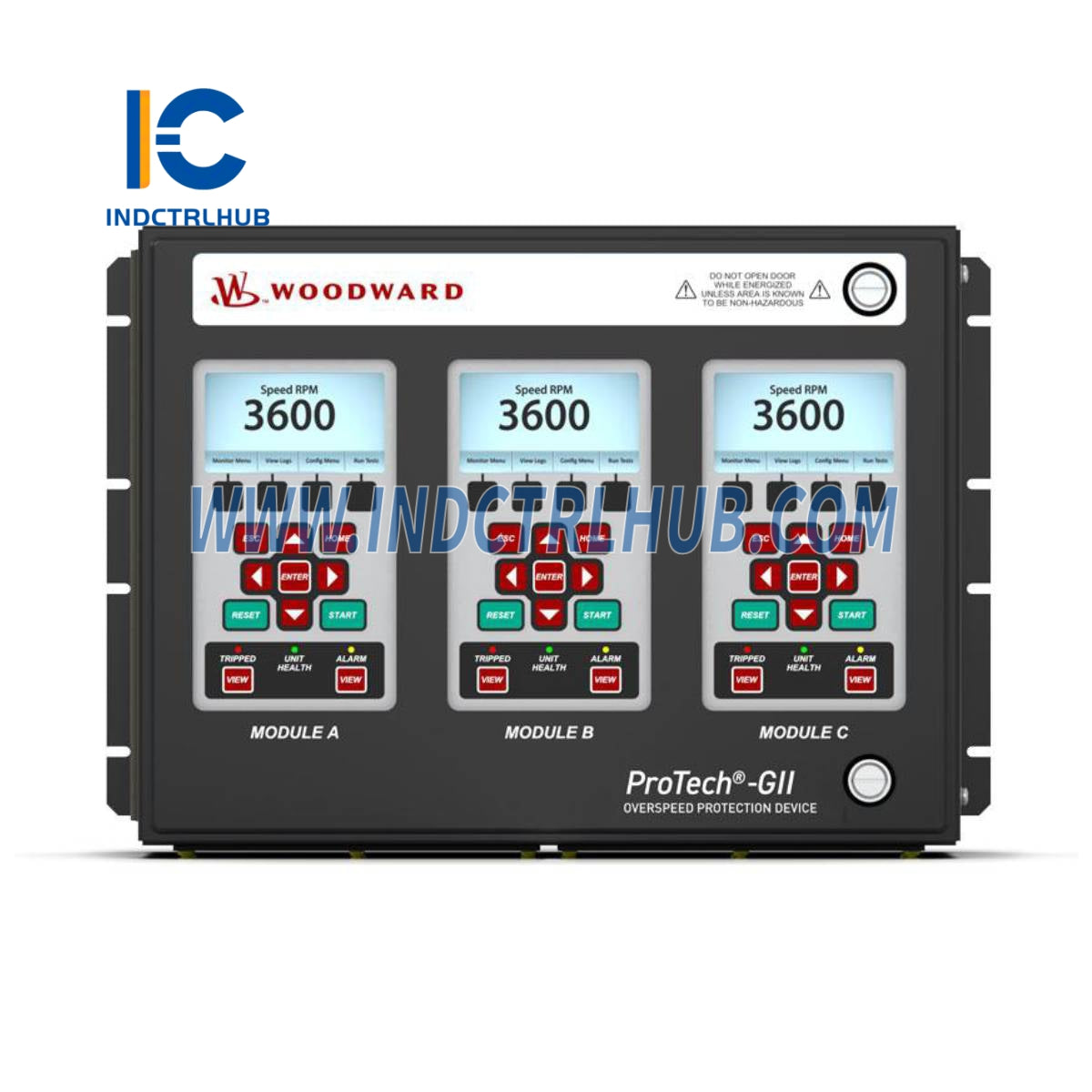

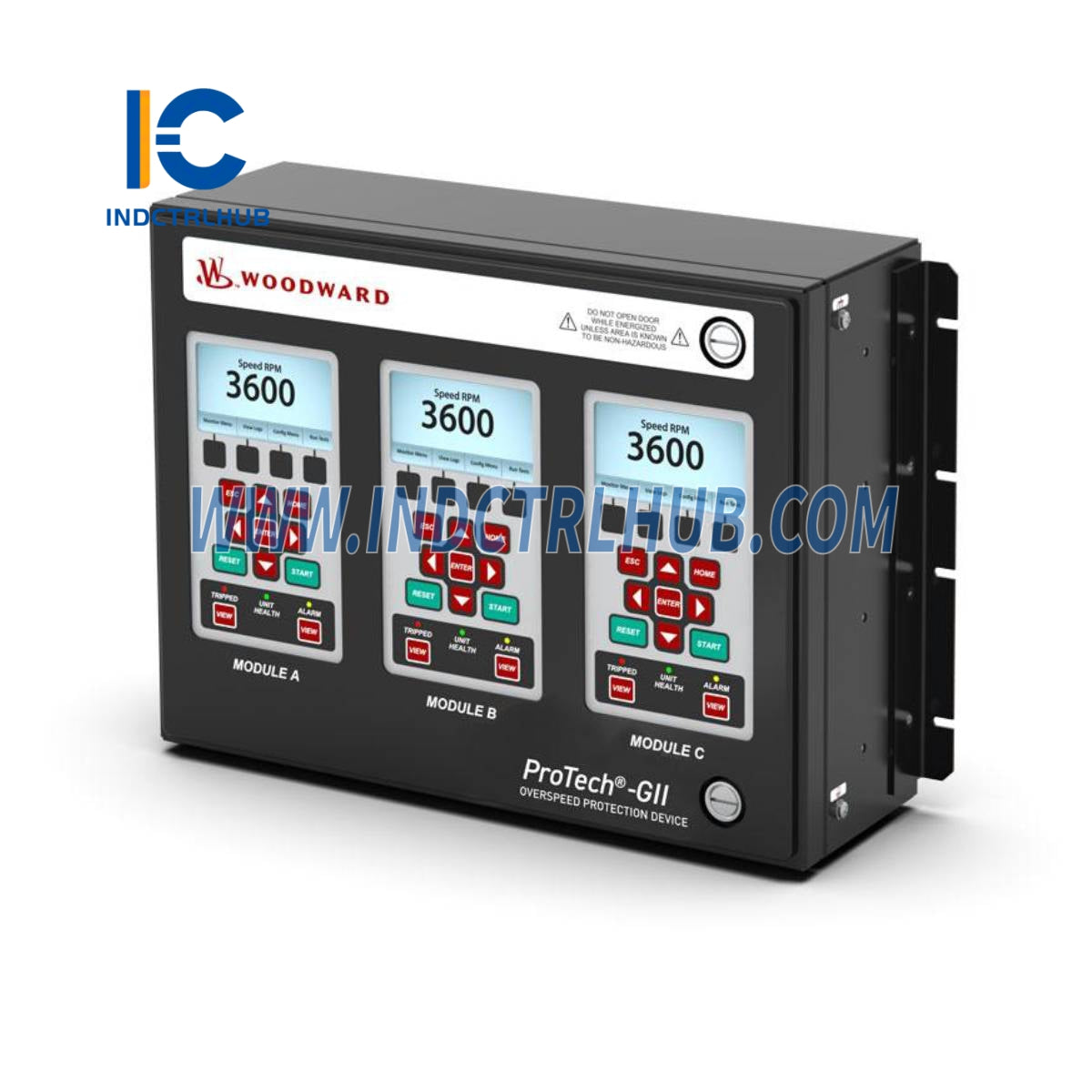

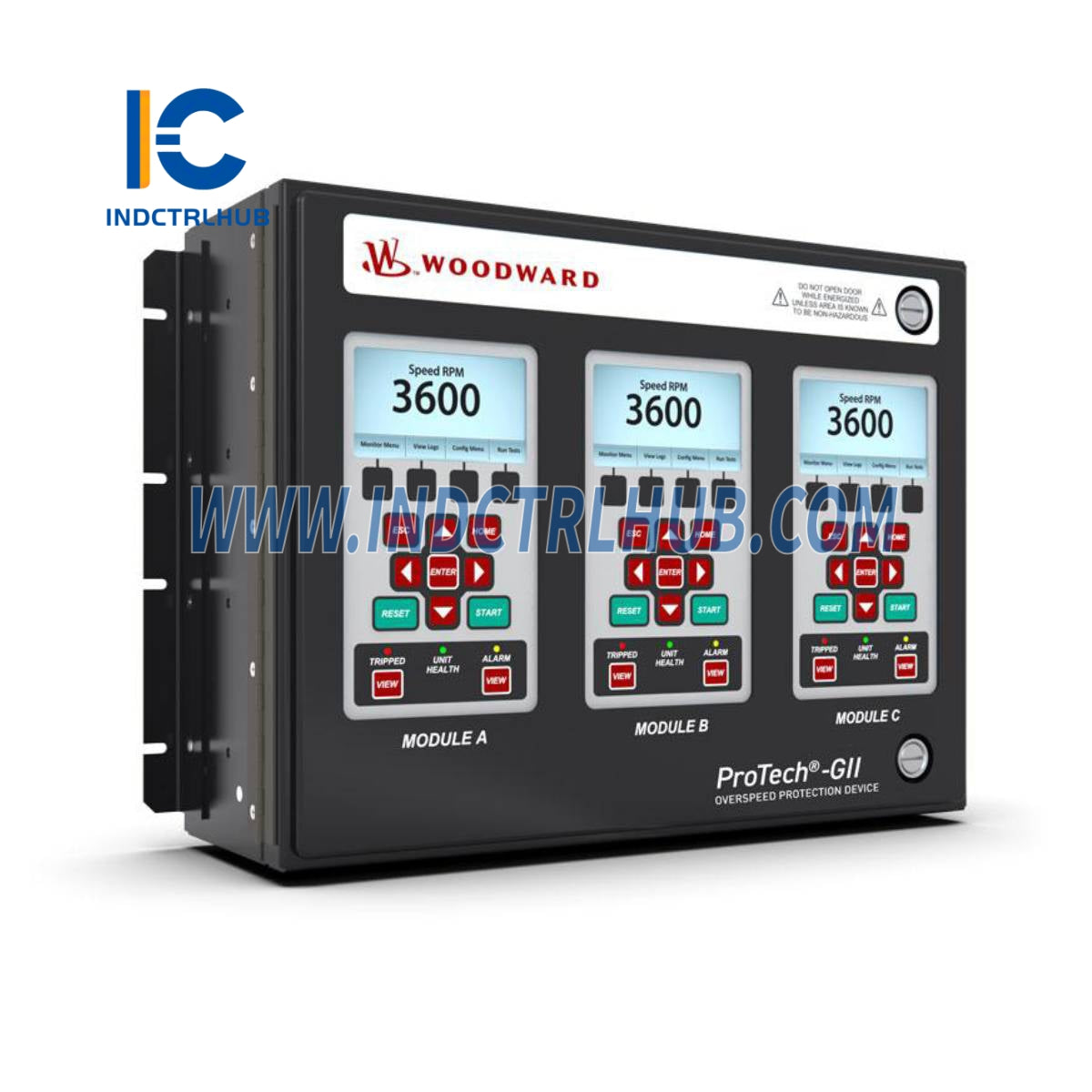

| Tanım | ProTech-GII Aşırı Hız Tespit Sistemi, aşırı hız veya aşırı ivmelenme olaylarını tespit ettiğinde buhar, gaz ve hidro türbinlerini güvenli bir şekilde kapatmak için tasarlanmıştır. |
| Temel Özellikler | Yapılandırılabilir aşırı hız koruması, çift yedekli devre kesici röle çıkışları, Modbus iletişimi, panel montaj uygulamaları için uygundur. |
Teknik Şartlar
| Şartname | Detaylar |
|---|---|
| Örnek | 8237-1369 |
| Ürün Grubu | ProTech-GII |
| Güç Girişi | Yüksek voltaj (88-264 VAC) / Düşük voltaj (18-32 VDC) |
| Gezi Rölesi Çıkışları | 2 çift yedekli çıkış (3'te 2 oy veren mimari) veya 3 bağımsız oylanmamış çıkış |
| Hızlı Okumalar | 4-20 mA |
| İletişim | Üçlü yedekli seri Modbus portları |
| Çalışma Sıcaklığı | -20°C ile 60°C (-4°F ile 140°F) |
| Ağırlık | Yaklaşık 6.5 kg (14.3 lbs) panel montaj ünitesi için |
Dış Bağlantı Seçenekleri
| Bağlantı Türü | Detaylar |
|---|---|
| Desteklenen Bağlantılar | Yedekli sabit bağlantılı giriş/çıkışlar ve türbin kontrolü veya tesis DCS ile entegrasyon için üçlü yedekli Modbus iletişimi |
İşlevsel Özellikler
| Özellik | Detaylar |
|---|---|
| Aşırı Hız Koruması | Tüm boyutlardaki türbinlerde aşırı hız/aşırı ivmelenme olaylarını tespit edip yanıt vermek için yapılandırılabilir |
| Test Yetkinlikleri | Ön panel/Modbus üzerinden manuel test veya kayıtlı otomatik periyodik test |
| Tanılama | Kayıtlar seyahatleri, alarmları, vana yanıt sürelerini ve aşırı hız olaylarını |
Model ve Konfigürasyon
| Kategori | Detaylar |
|---|---|
| Temel Model | 8237-1369 (ProTech-GII Aşırı Hız Tespit Sistemi, panel montaj, yüksek/düşük voltaj girişi, oylama röleleri) |
| Yapılandırma | Buhar türbini güvenliği için tasarlandı; Modbus veya sabit kablo sinyalleri aracılığıyla Dağıtılmış Kontrol Sistemleri (DCS) ile entegre olur. |
