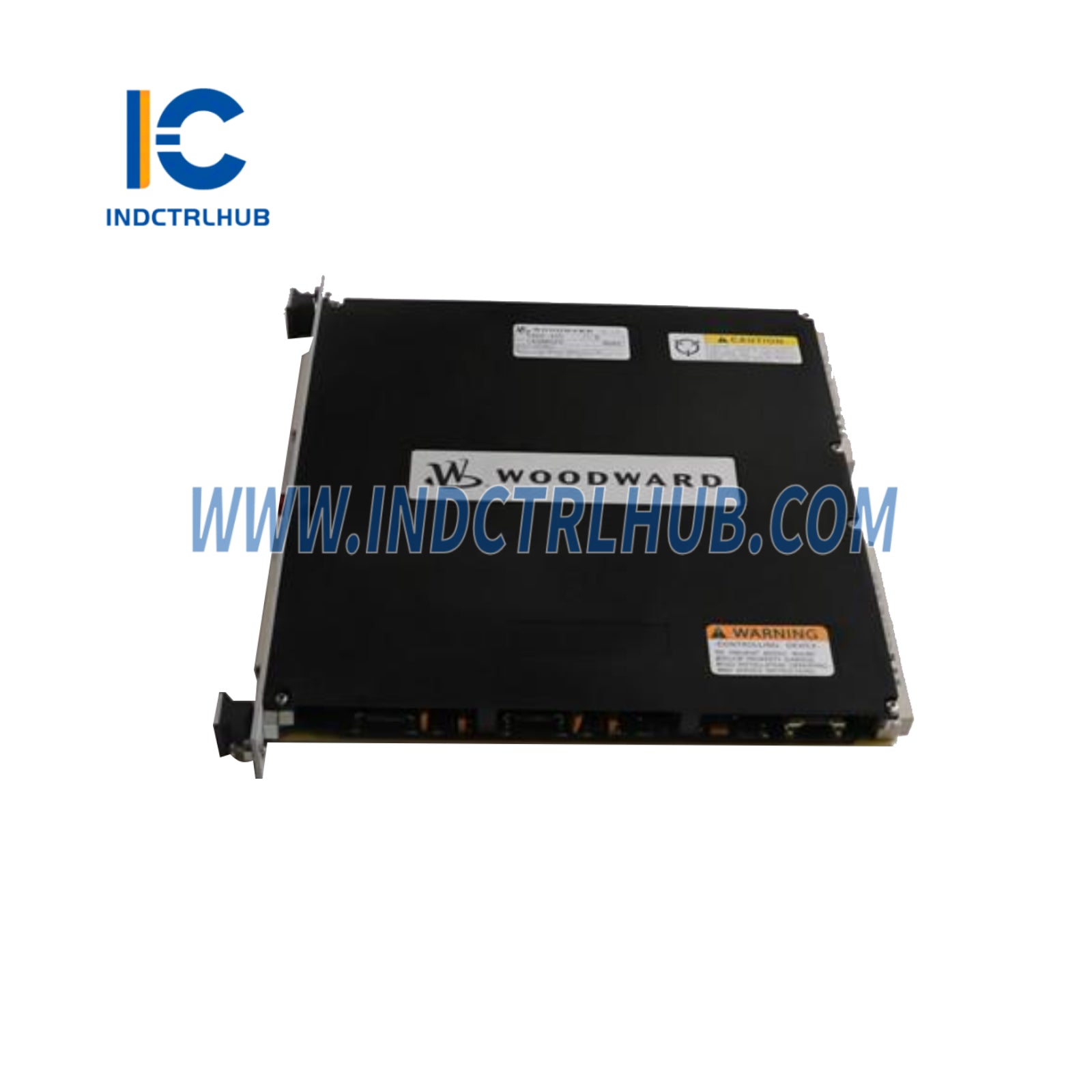

Woodward 5466-425D Yüksek Yoğunluklu Analog G/Ç Modülü
Woodward 5466-425D Yüksek Yoğunluklu Analog G/Ç Modülü
Manufacturer: Woodward
Product No.: 5466-425D
Condition:Stokta 1000 adet mevcut
Product Type: Yüksek Yoğunluklu Analog Giriş/Çıkış Modülü
Product Origin: USA
Payment: T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months
- 7/24 Destek
- 30 Günlük İade
- Hızlı Kargo
Woodward 5466-425D Yüksek Yoğunluklu Analog G/Ç Modülü
- Üretici: Woodward
- Model/Parça Numarası: 5466-425D
- Açıklama: MicroNet Yüksek Yoğunluklu Analog G/Ç Modülü, 24 Giriş Kanalı, 8 Çıkış Kanalı
Genel Bakış
- Woodward 5466-425D, MicroNet Dijital Kontrol Sistemi için tasarlanmış Yüksek Yoğunluklu Analog Giriş/Çıkış (G/Ç) Modülüdür. Türbin kontrolü, enerji üretimi ve petrol ve gazda proses otomasyonu gibi endüstriyel uygulamalarda kullanılır ve analog sinyallerin hassas izlenmesi ve kontrolünü sağlar. Modül, kompakt bir form faktöründe yüksek sayıda kanal desteği sunarak alan ve sistem verimliliğini optimize eder.
Teknik Özellikler
| Özellik | Detaylar |
|---|---|
| Model | 5466-425D |
| Seri | MicroNet Dijital Kontrol |
| Tip | Yüksek Yoğunluklu Analog G/Ç Modülü |
| Giriş Kanalları | 24 analog giriş (her biri 12 kanallı iki bankaya ayrılmış) |
| Çıkış Kanalları | 8 analog çıkış |
| Giriş Sinyal Tipleri | Gerilim (0-5 V, 0-10 V), Akım (4-20 mA, 0-25 mA), Sıcaklık (RTD, Termokupl), Basınç |
| Çıkış Sinyal Tipleri | Gerilim (0-5 V, 0-10 V), Akım (4-20 mA), PWM |
| Giriş Gerilim Aralığı | 4.975 V ile 5.025 V arası (tipik, modüle göre değişir) |
| Çözünürlük | Girişler ve çıkışlar için 12 bit |
| Örnekleme Hızı | Her 12 giriş kanalı bankası için 1.8 ms ve 3.7 ms (sistem zamanlayıcı darbesinden sonra) |
| Güncelleme Süresi | Tüm kanallar için 5 ms |
| Sinyal Koşullandırma | Artırma, sinyal kalitesini artırmak için filtreleme |
| Güç Kaynağı | 24 VDC nominal |
| Güç Tüketimi | Yaklaşık 10 W |
| Çalışma Sıcaklığı | -40°C ile +70°C arası |
| Depolama Sıcaklığı | -40°C ile +85°C arası |
| Bağıl Nem | %5 ile %95, yoğuşmasız |
| Koruma Sınıfı | IP20 |
| Boyutlar | 544 mm x 572 mm x 322 mm (21.4" x 22.5" x 12.7") |
| Ağırlık | Yaklaşık 1.0 lb (0.45 kg) |
| Montaj | MicroNet şasi kart kılavuzuna takılır, anakarta bağlanır |
| Sertifikalar | CE, UL |
| Sistem Uyumluluğu | MicroNet ve Vertex-Pro şasiler, kodlayıcı sürüm 5.08 veya daha yenisi gerektirir |
_
Product Description
Woodward 5466-425D Yüksek Yoğunluklu Analog G/Ç Modülü
- Üretici: Woodward
- Model/Parça Numarası: 5466-425D
- Açıklama: MicroNet Yüksek Yoğunluklu Analog G/Ç Modülü, 24 Giriş Kanalı, 8 Çıkış Kanalı
Genel Bakış
- Woodward 5466-425D, MicroNet Dijital Kontrol Sistemi için tasarlanmış Yüksek Yoğunluklu Analog Giriş/Çıkış (G/Ç) Modülüdür. Türbin kontrolü, enerji üretimi ve petrol ve gazda proses otomasyonu gibi endüstriyel uygulamalarda kullanılır ve analog sinyallerin hassas izlenmesi ve kontrolünü sağlar. Modül, kompakt bir form faktöründe yüksek sayıda kanal desteği sunarak alan ve sistem verimliliğini optimize eder.
Teknik Özellikler
| Özellik | Detaylar |
|---|---|
| Model | 5466-425D |
| Seri | MicroNet Dijital Kontrol |
| Tip | Yüksek Yoğunluklu Analog G/Ç Modülü |
| Giriş Kanalları | 24 analog giriş (her biri 12 kanallı iki bankaya ayrılmış) |
| Çıkış Kanalları | 8 analog çıkış |
| Giriş Sinyal Tipleri | Gerilim (0-5 V, 0-10 V), Akım (4-20 mA, 0-25 mA), Sıcaklık (RTD, Termokupl), Basınç |
| Çıkış Sinyal Tipleri | Gerilim (0-5 V, 0-10 V), Akım (4-20 mA), PWM |
| Giriş Gerilim Aralığı | 4.975 V ile 5.025 V arası (tipik, modüle göre değişir) |
| Çözünürlük | Girişler ve çıkışlar için 12 bit |
| Örnekleme Hızı | Her 12 giriş kanalı bankası için 1.8 ms ve 3.7 ms (sistem zamanlayıcı darbesinden sonra) |
| Güncelleme Süresi | Tüm kanallar için 5 ms |
| Sinyal Koşullandırma | Artırma, sinyal kalitesini artırmak için filtreleme |
| Güç Kaynağı | 24 VDC nominal |
| Güç Tüketimi | Yaklaşık 10 W |
| Çalışma Sıcaklığı | -40°C ile +70°C arası |
| Depolama Sıcaklığı | -40°C ile +85°C arası |
| Bağıl Nem | %5 ile %95, yoğuşmasız |
| Koruma Sınıfı | IP20 |
| Boyutlar | 544 mm x 572 mm x 322 mm (21.4" x 22.5" x 12.7") |
| Ağırlık | Yaklaşık 1.0 lb (0.45 kg) |
| Montaj | MicroNet şasi kart kılavuzuna takılır, anakarta bağlanır |
| Sertifikalar | CE, UL |
| Sistem Uyumluluğu | MicroNet ve Vertex-Pro şasiler, kodlayıcı sürüm 5.08 veya daha yenisi gerektirir |
