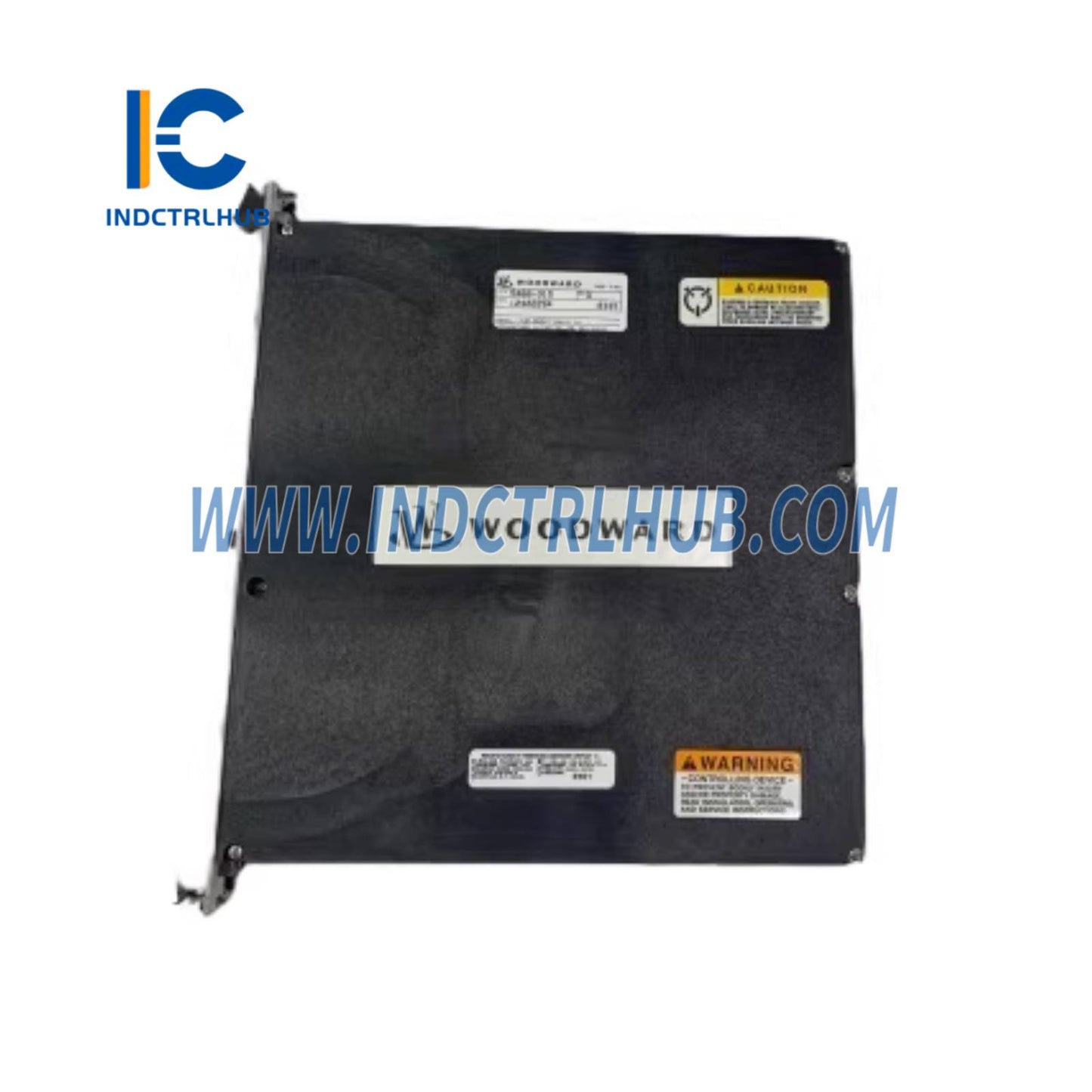

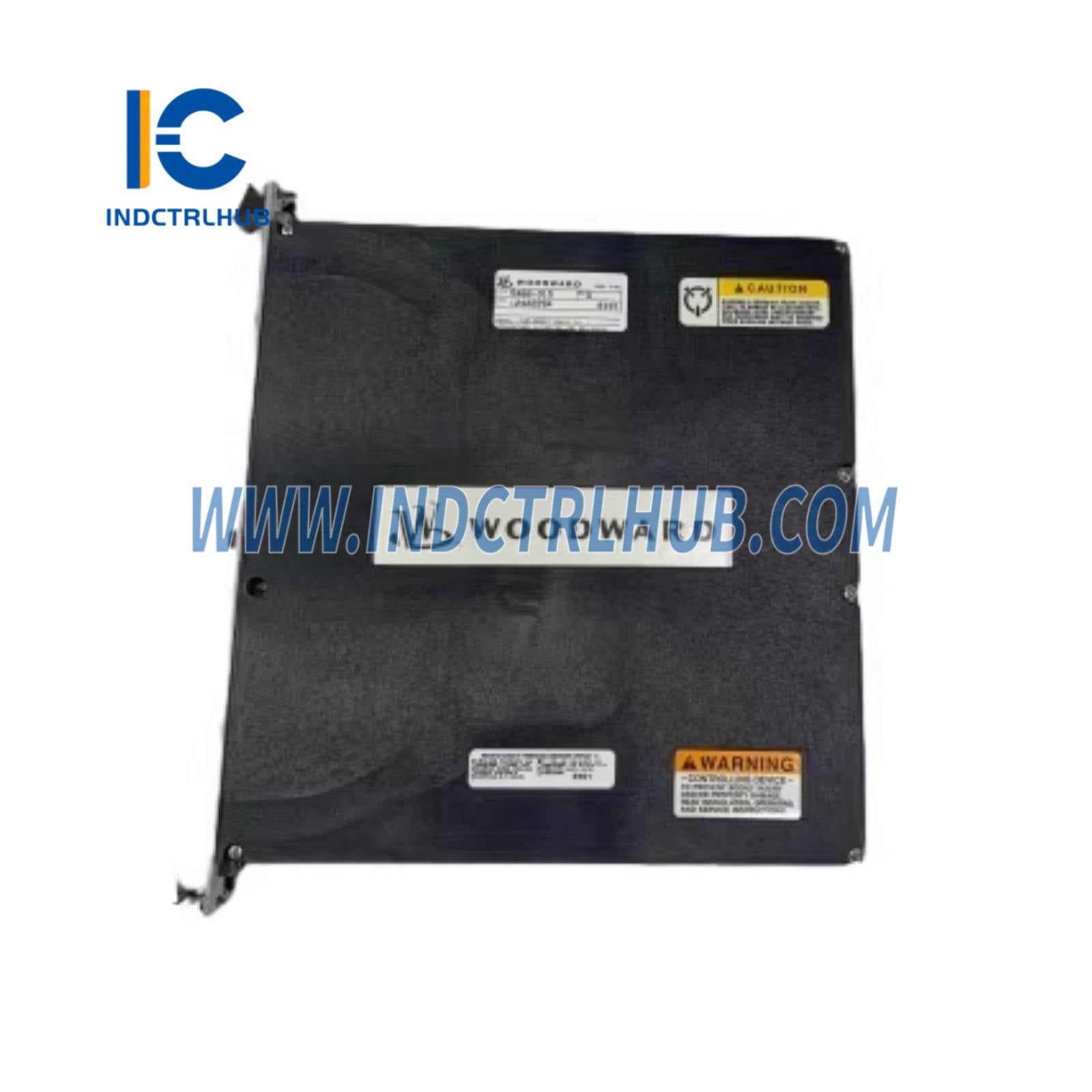

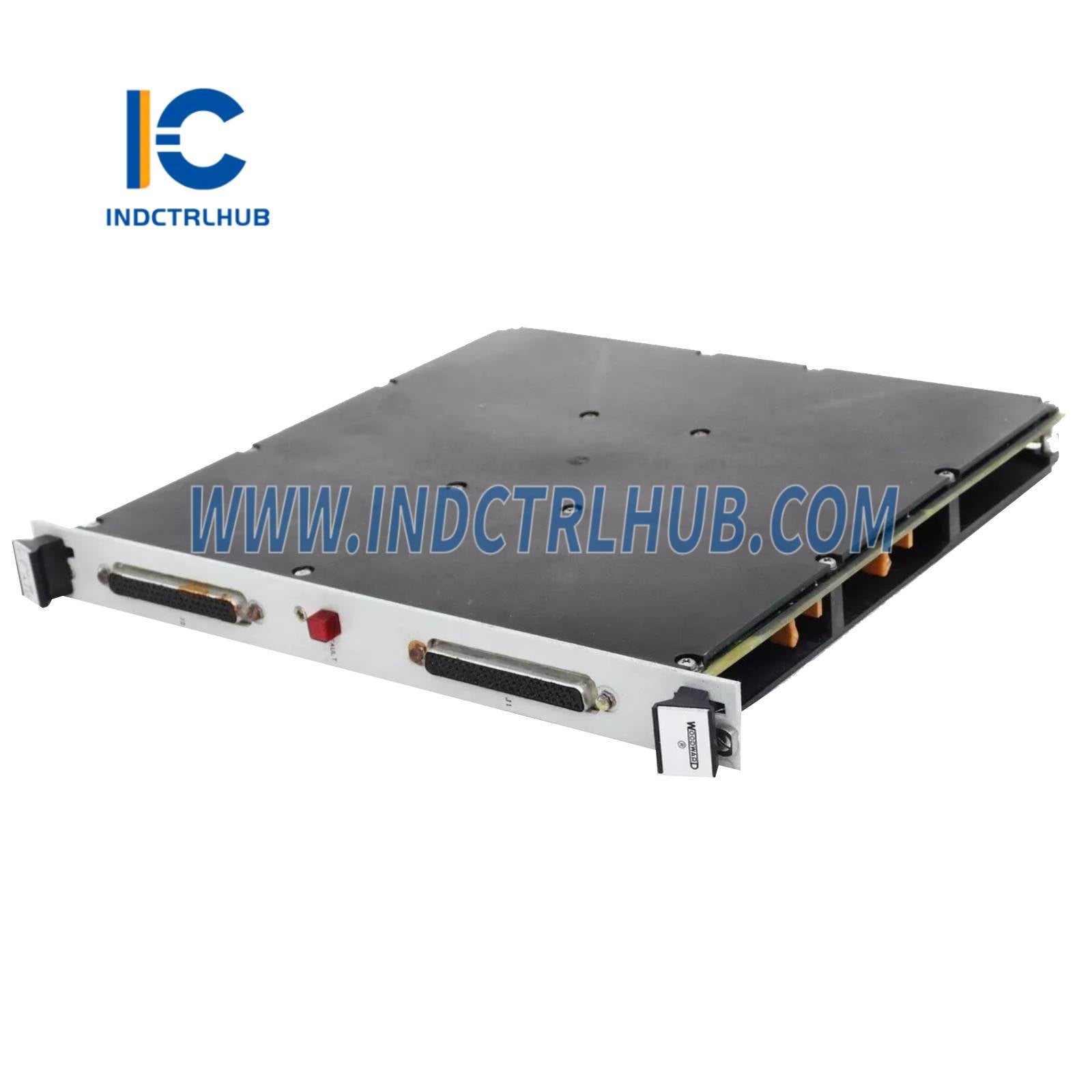

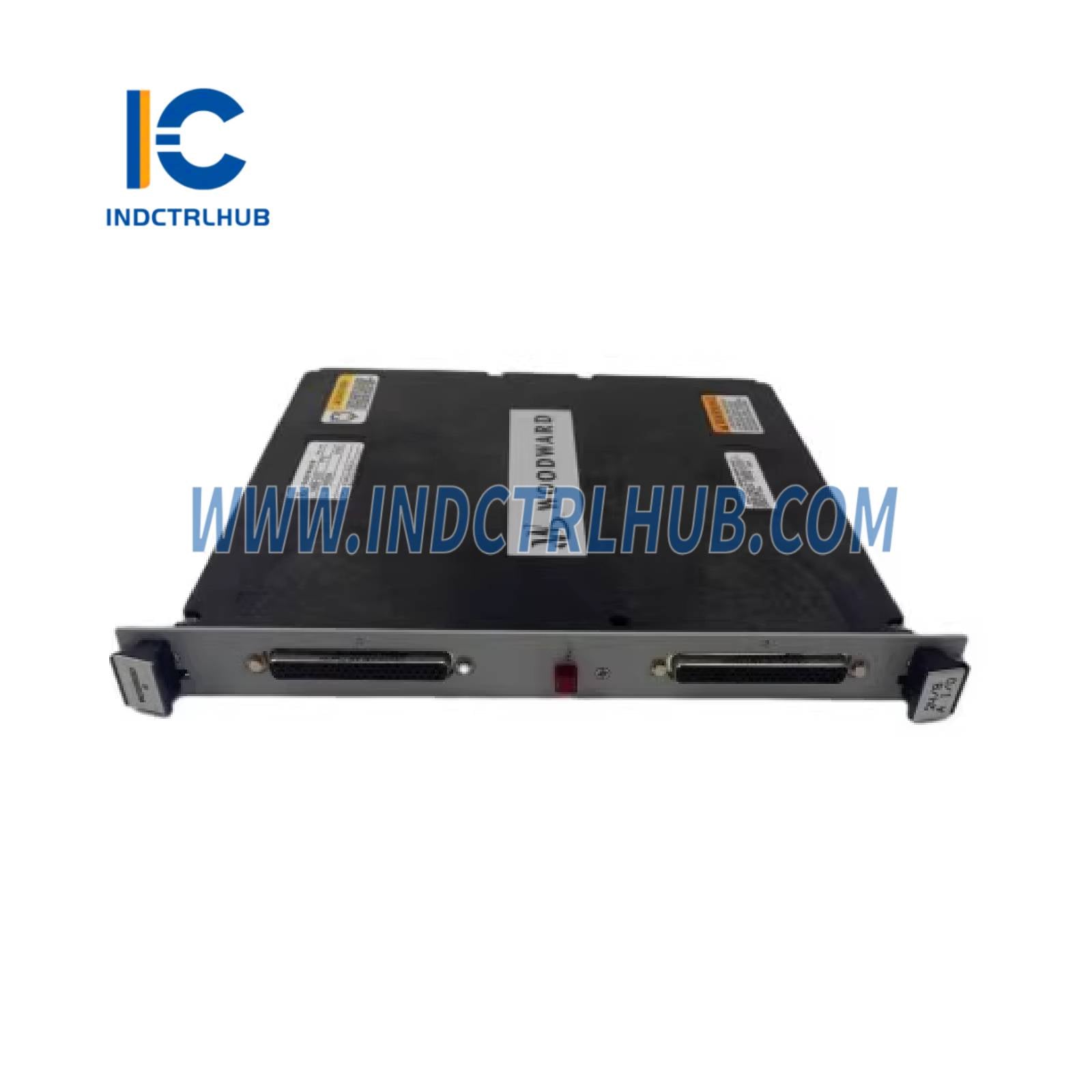

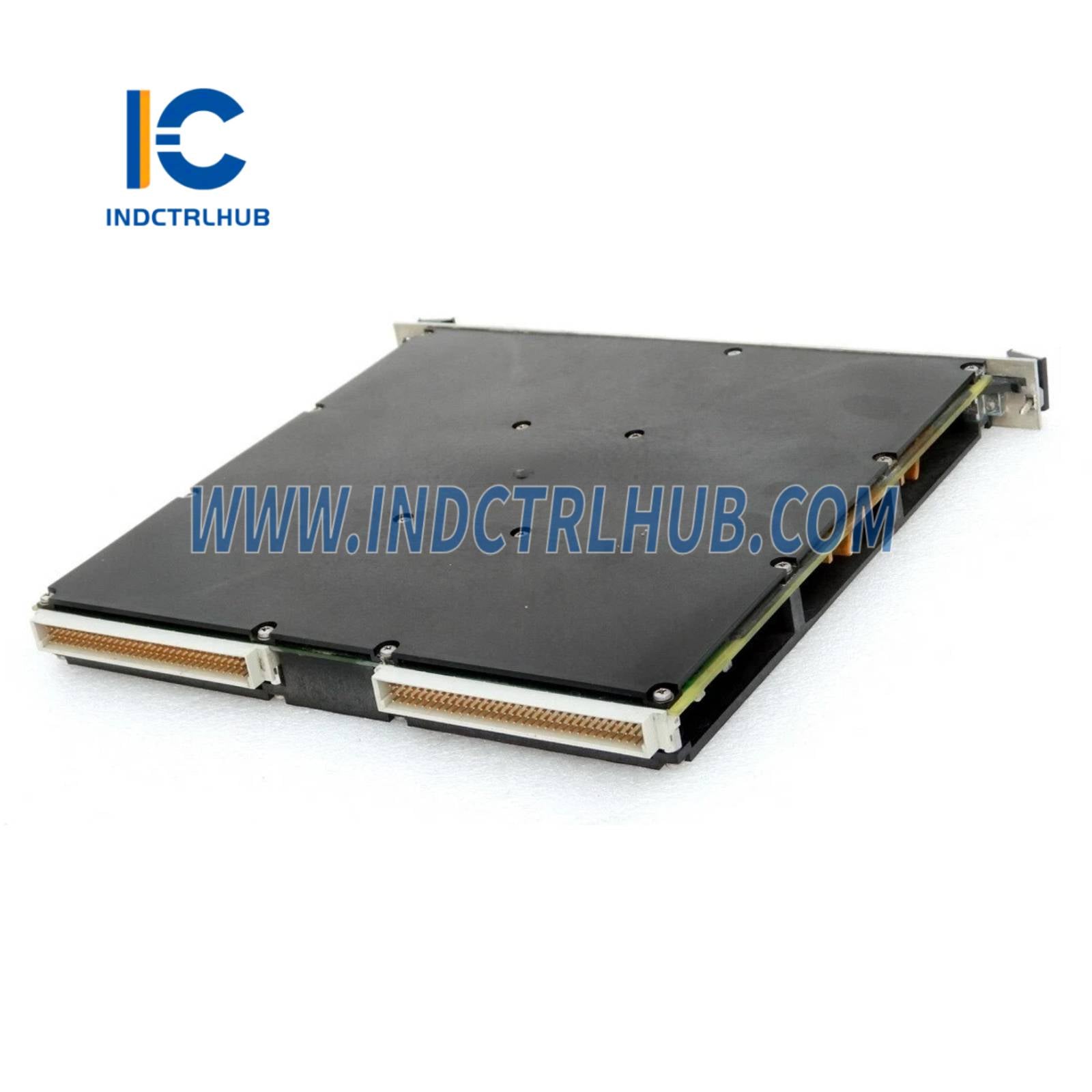

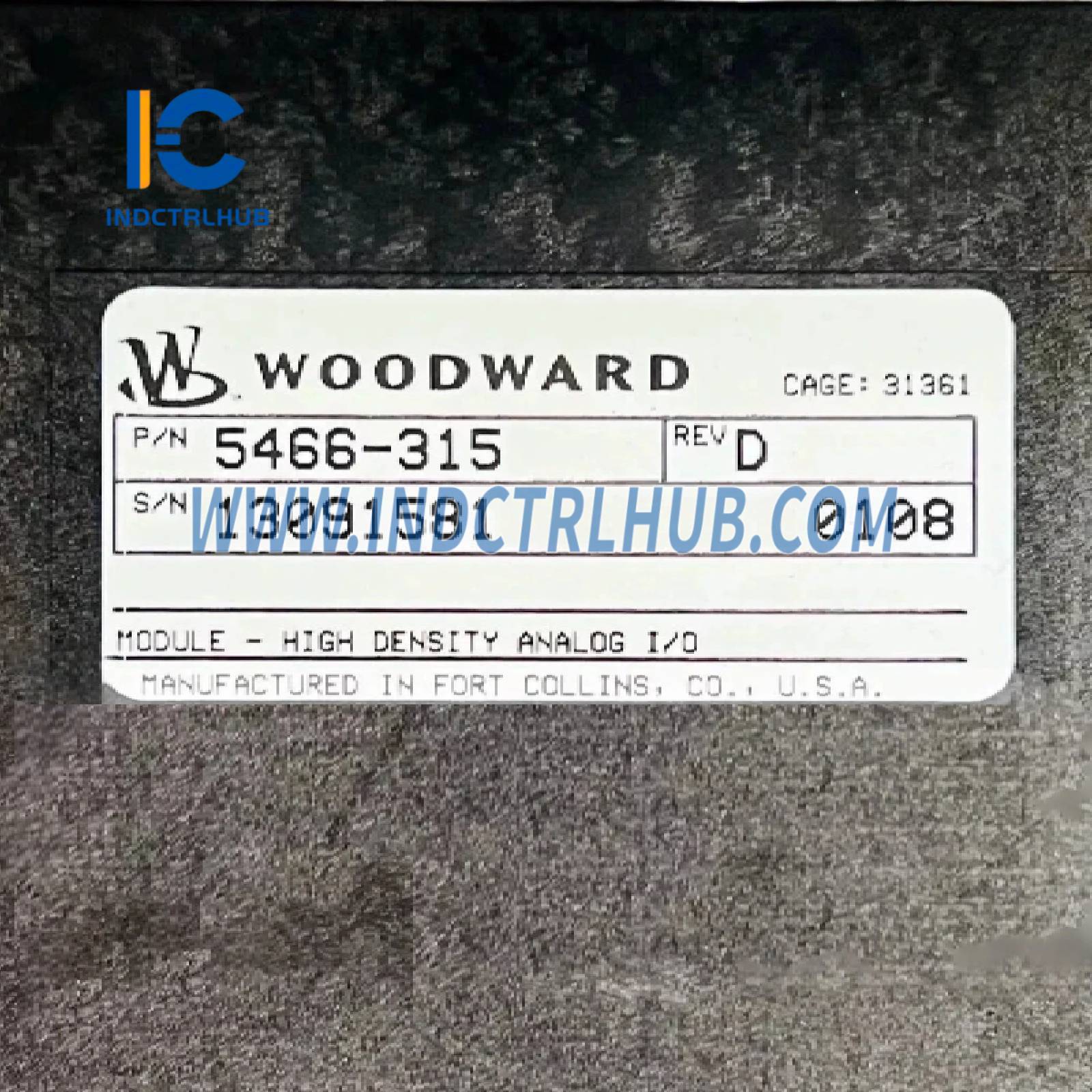

Woodward 5466-315 MicroNet TMR Yüksek Yoğunluklu Analog Kombinasyon Modülü
Ürün Genel Bakışı
- Woodward 5466-315, Woodward'ın MicroNet Triple Modular Redundant (TMR) ve MicroNet Kontrol Sistemleri için tasarlanmış Yüksek Yoğunluklu Analog Kombine Modüldür. Bu modül, yüksek kanal yoğunluğuna sahip analog giriş ve çıkış yeteneklerini entegre ederek, gaz ve buhar türbinleri, kompresörler ve enerji üretim sistemleri gibi endüstriyel uygulamalarda basınç, sıcaklık, akış veya vana pozisyonları gibi parametreler için sensörler ve aktüatörlerden gelen sinyalleri işler. Hem yedeklemesiz hem de TMR konfigürasyonlarını destekleyerek kritik ortamlarda güvenilirlik sağlar. 5466-315, enerji üretimi, petrol ve gaz, havacılık ve denizcilik gibi sektörlerde yaygın olarak kullanılır ve yüksek doğruluğu, kompakt tasarımı ve Woodward’ın MicroNet platformlarıyla sorunsuz entegrasyonu ile bilinir. Diğer analog kombine modüllere (örneğin, 5464-648) benzer ancak daha fazla G/Ç noktası gerektiren uygulamalar için daha yüksek kanal yoğunluğu sunar.
Teknik Özellikler
- 5466-315, endüstri kaynakları ve Woodward dokümantasyonuna dayalı olarak aşağıdaki özelliklere sahiptir:
| Özellikler | Detaylar |
|---|---|
| Model/Parça Numarası | 5466-315 |
| Üretici | Woodward |
| Açıklama | MicroNet Kontrol Sistemleri için Yüksek Yoğunluklu Analog Kombine Modül |
| Seri | MicroNet / MicroNet TMR |
| Fonksiyon | İzleme ve kontrol için analog giriş ve çıkış sinyallerini işler |
| Analog Girişler | 24 kanal (4–20 mA, 0–5 V veya ±10 V, konfigürasyona bağlı) |
| Analog Çıkışlar | 8 kanal (4–20 mA veya 0–5 V, konfigürasyona bağlı) |
| Çözünürlük | Girişler için 16 bit, çıkışlar için 14 bit (tipik) |
| Doğruluk | Tam ölçeğin ±%0,1'i (tipik) |
| Giriş Empedansı | 250 Ω (4–20 mA için), >1 MΩ (gerilim girişleri için) |
| Çıkış Yükü | ≤ 600 Ω (4–20 mA için), ≥ 2 kΩ (gerilim çıkışları için) |
| İzolasyon | Optik olarak izole edilmiş girişler/çıkışlar (1500 V'a kadar) |
| Tepki Süresi | ≤ 10 ms (girişten çıkışa işleme için tipik) |
| Yedeklilik | MicroNet TMR sistemlerinde kullanıldığında üçlü işlemli TMR konfigürasyonlarını destekler |
| İletişim Arayüzü | Dahili MicroNet veri yolu (özel protokol) |
| Teşhis | Sinyal aşımı/eksikliği, açık devre tespiti, modül arıza raporlaması, durum LED'leri |
| Uyumluluk | Woodward MicroNet ve MicroNet sistemleri ile uyumlu, MicroNet CPU'ları (örneğin, 5466-1510, 5466-1045) ve Giriş/Çıkış modülleri ile uyumlu |
| Güç Kaynağı | 18–32 VDC (24 VDC nominal, MicroNet şasi arka planı üzerinden) |
| Güç Tüketimi | Yaklaşık 20–30 W (sinyal yüküne bağlı olarak) |
| Çevresel Özellikler | Çalışma Sıcaklığı: -40°C ila +70°C (-40°F ila +158°F) Depolama Sıcaklığı: -40°C ila +85°C (-40°F ila +185°F) Bağıl Nem: %5 ila %95 yoğuşmasız Titreşim: MIL-STD-810 uyumlu Darbelere dayanıklı: MIL-STD-810 uyumlu |
| Muhafaza | I/P20 (MicroNet şasisi takılı, muhafazalarla daha yüksek IP dereceleri) içinde kurulu |
| Boyutlar | Yaklaşık 300 mm (Y) x 50 mm (G) x 150 mm (D) |
| Ağırlık | Yaklaşık 0,6–1,0 kg |
| Montaj | MicroNet veya MicroNet TMR şasisine takılır |
| Sertifikalar | CCE, UL, CSA, ATEX (tehlikeli alanlar için, konfigürasyona bağlı), deniz sertifikaları (örneğin, DNV, ABS) |
