Product Description

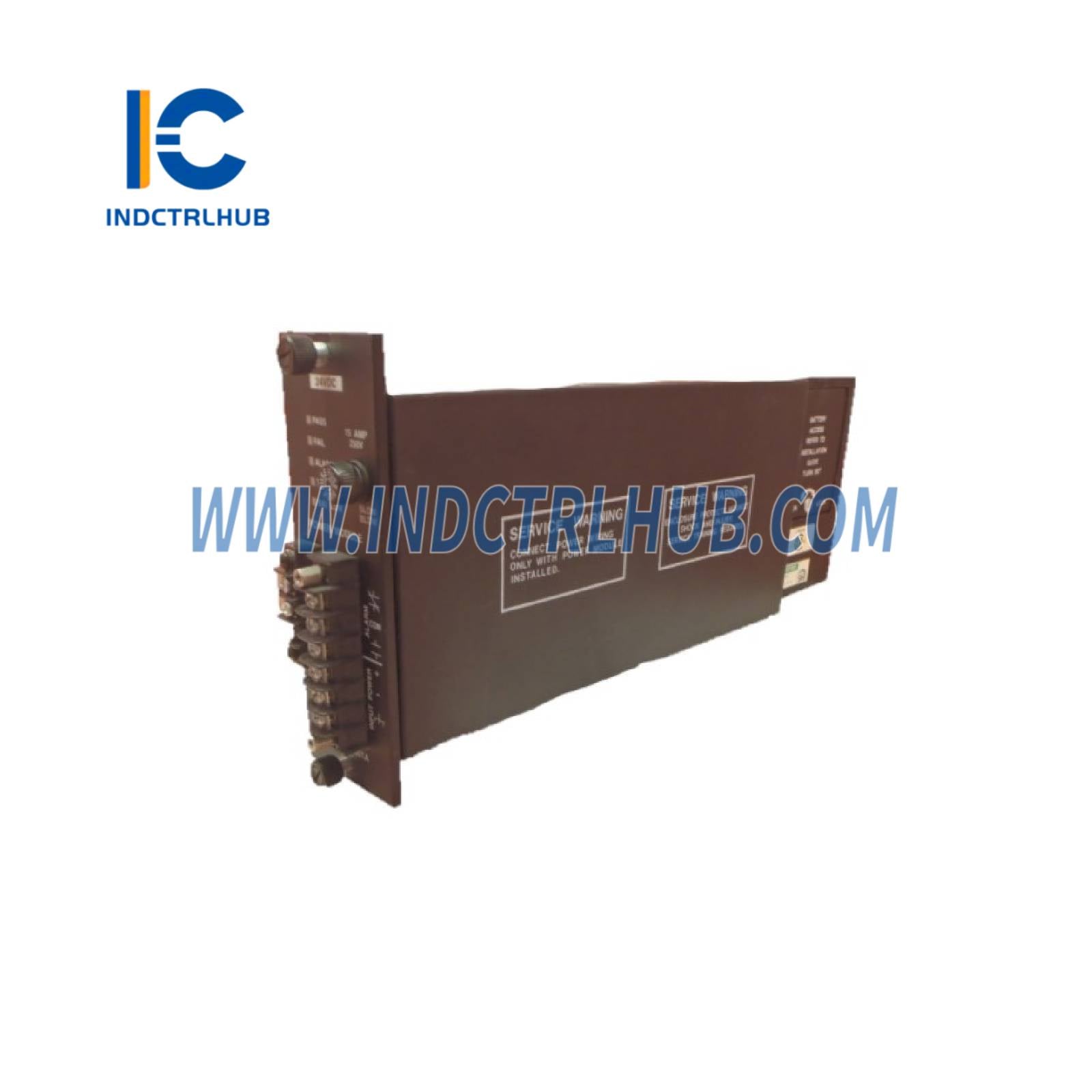

Triconex 8301A Güç Kaynağı Modülü
- Üretici: Triconex (Schneider Electric)
- Seri: Tricon
- Model/Parça Numarası: 8301A
- Açıklama: Tricon sistemleri için 24 VDC Ana Güç Kaynağı Modülü
Genel Bakış
Triconex 8301A, Schneider Electric portföyünün bir parçası olan Triconex’in Tricon güvenlik enstrümantasyon sistemlerinde (SIS) kullanım için tasarlanmış bir Ana Güç Kaynağı Modülüdür. Güvenlik kritik uygulamalarda hata toleranslı çalışma için Üçlü Modüler Yedekli (TMR) mimarisini destekleyerek Tricon kasasına stabil 24 VDC güç sağlar
Teknik Özellikler
| Spesifikasyon | Detaylar |
|---|---|
| Model | 8301A |
| Seri | Tricon |
| Tür | Ana Güç Kaynağı Modülü |
| Fonksiyon | Tricon kasası bileşenlerine 24 VDC güç sağlar |
| Giriş Voltajı | 20–32 VDC |
| Çıkış Voltajı | 24 VDC (regüleli) |
| Çıkış Akımı | Maksimum 15 A |
| Güç Çıkışı | En fazla 360 W |
| Yedeklilik | Yedekli güç kaynağı konfigürasyonlarını destekler |
| Tanısal Göstergeler | Modül Durumu (GEÇTİ, HATA, AKTİF), Güç Durumu, Aşırı Sıcaklık, Aşırı Gerilim |
| Bağlayıcılar | Güç girişi için terminal blokları |
| Uyumluluk | Tricon sistemleri, Triconex Ana İşlemcilerle (örneğin, 3008) ve Giriş/Çıkış modülleriyle (örneğin, 3503N, 3700E) entegre olur |
| Montaj | Tricon kasasında özel güç kaynağı yuvasına takılır |
| Güç Tüketimi | Yaklaşık 10–15 W (dahili) |
| Çalışma Sıcaklığı | -40°C ila +70°C (-40°F ila +158°F) |
| Depolama Sıcaklığı | -40°C ila +85°C (-40°F ila +185°F) |
| Bağıl Nem | Yüzde 5 ila 95 (yoğuşmasız) |
| Çevresel Koruma | Zorlu endüstriyel ortamlar için tasarlanmıştır; EMI/RFI koruması |
| Boyutlar | Yaklaşık 49 x 45.3 x 6.8 cm (19.3 x 17.8 x 2.7 in) |
| Ağırlık | Yaklaşık 2.8 kg (6.2 lbs) |
| Sertifikalar | SIL 3 (IEC 61508) için TÜV sertifikalı, CE, UL, CSA, deniz sertifikalı, nükleer 1E sertifikalı |
| Kullanım Kılavuzu | Tricon Planlama ve Kurulum Kılavuzu |
