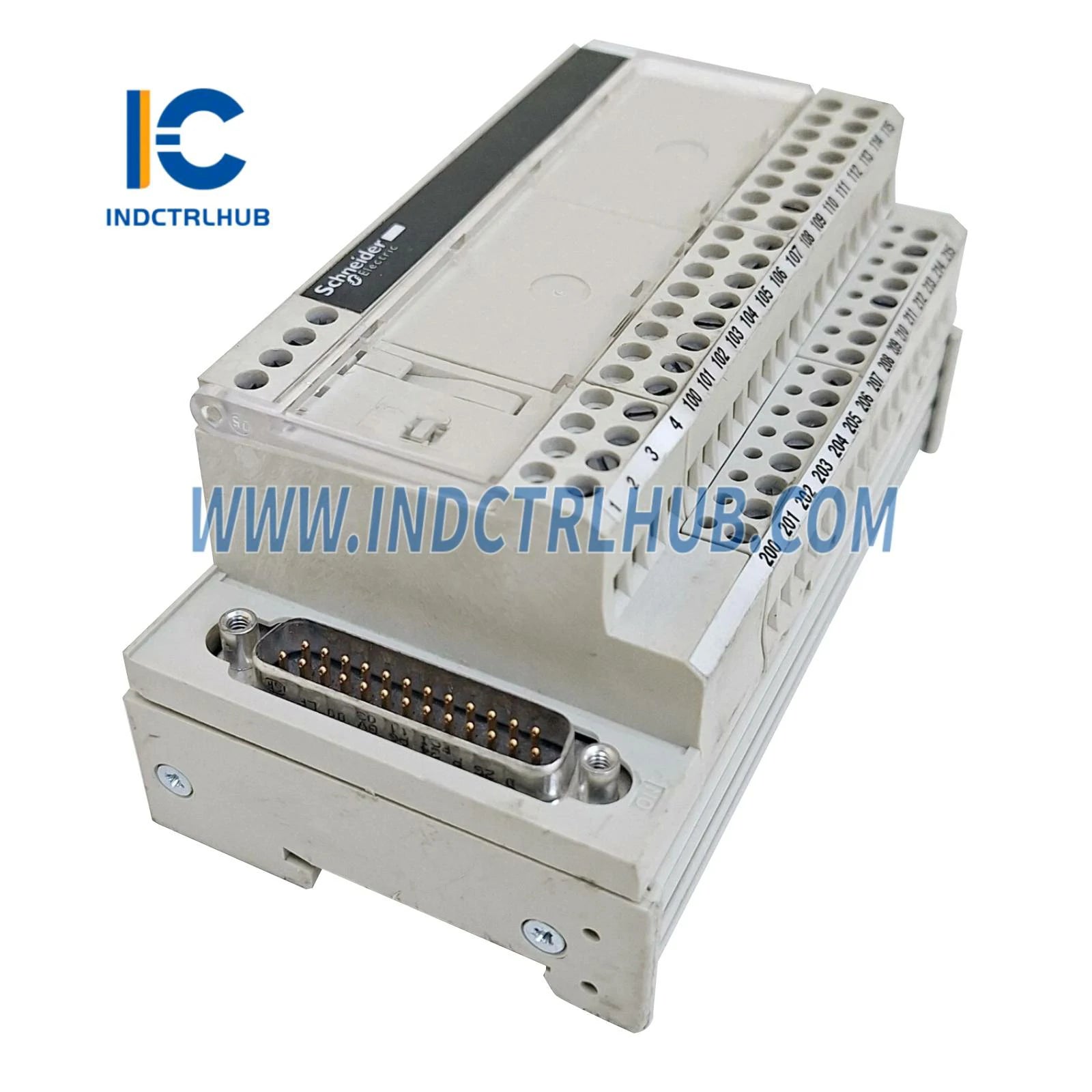

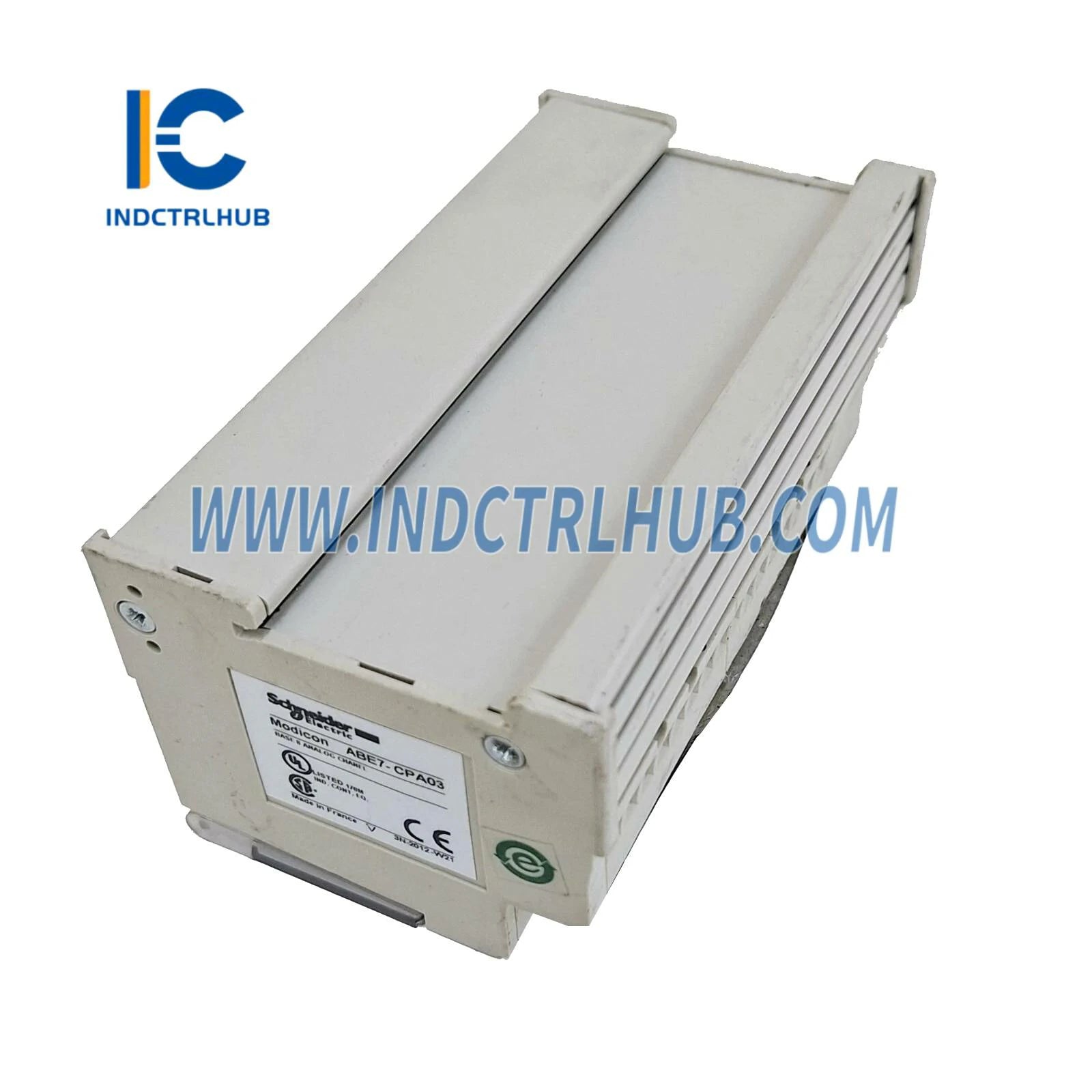

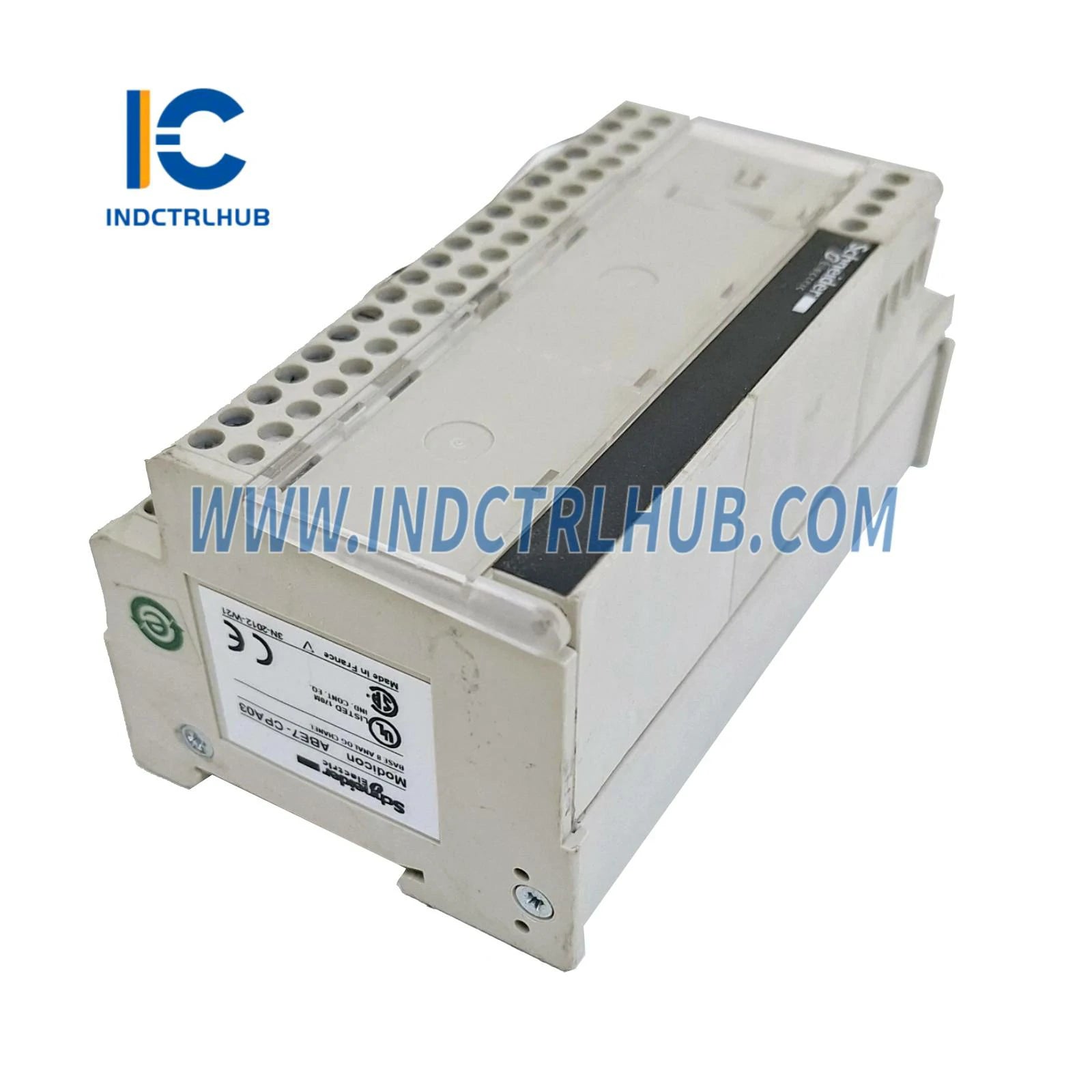

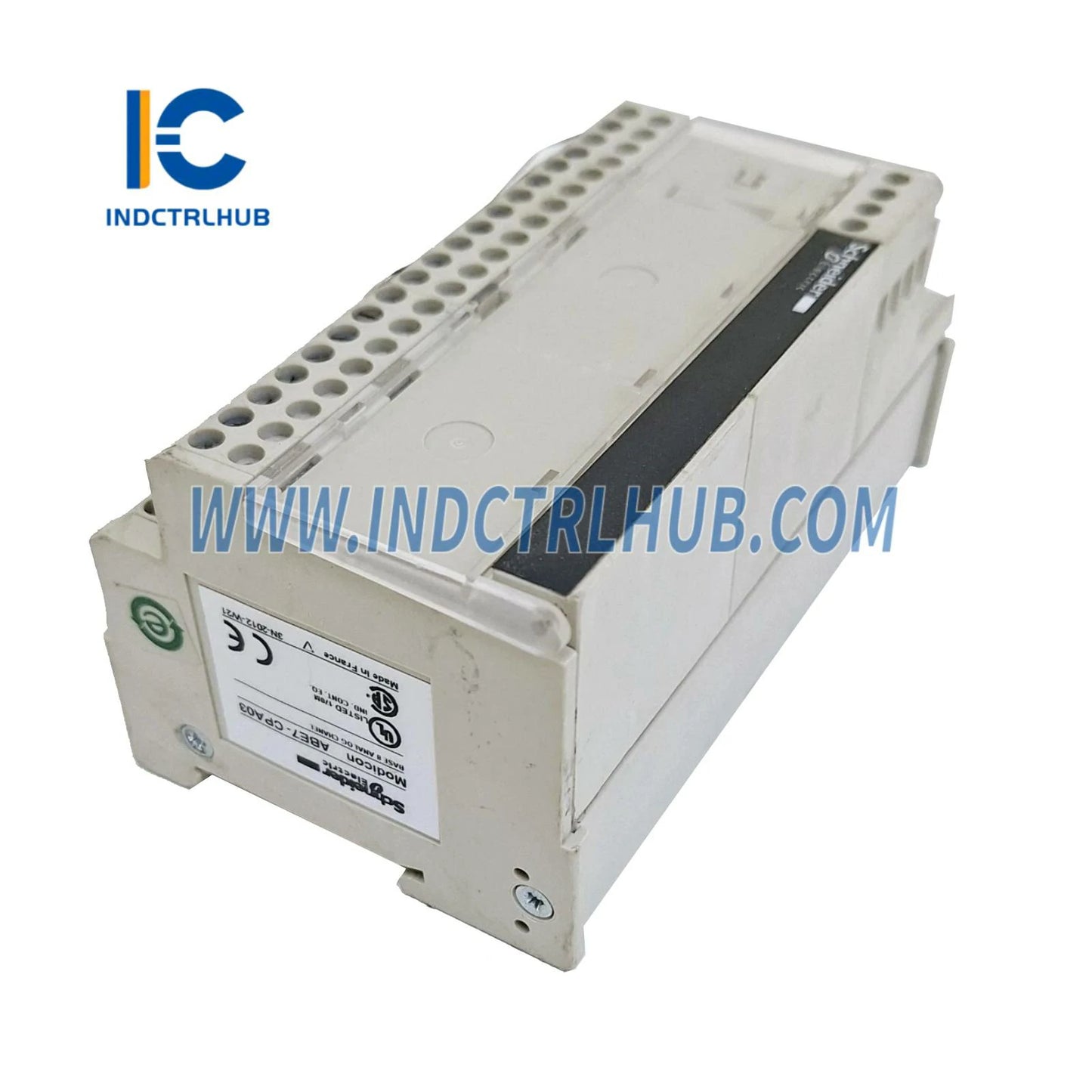

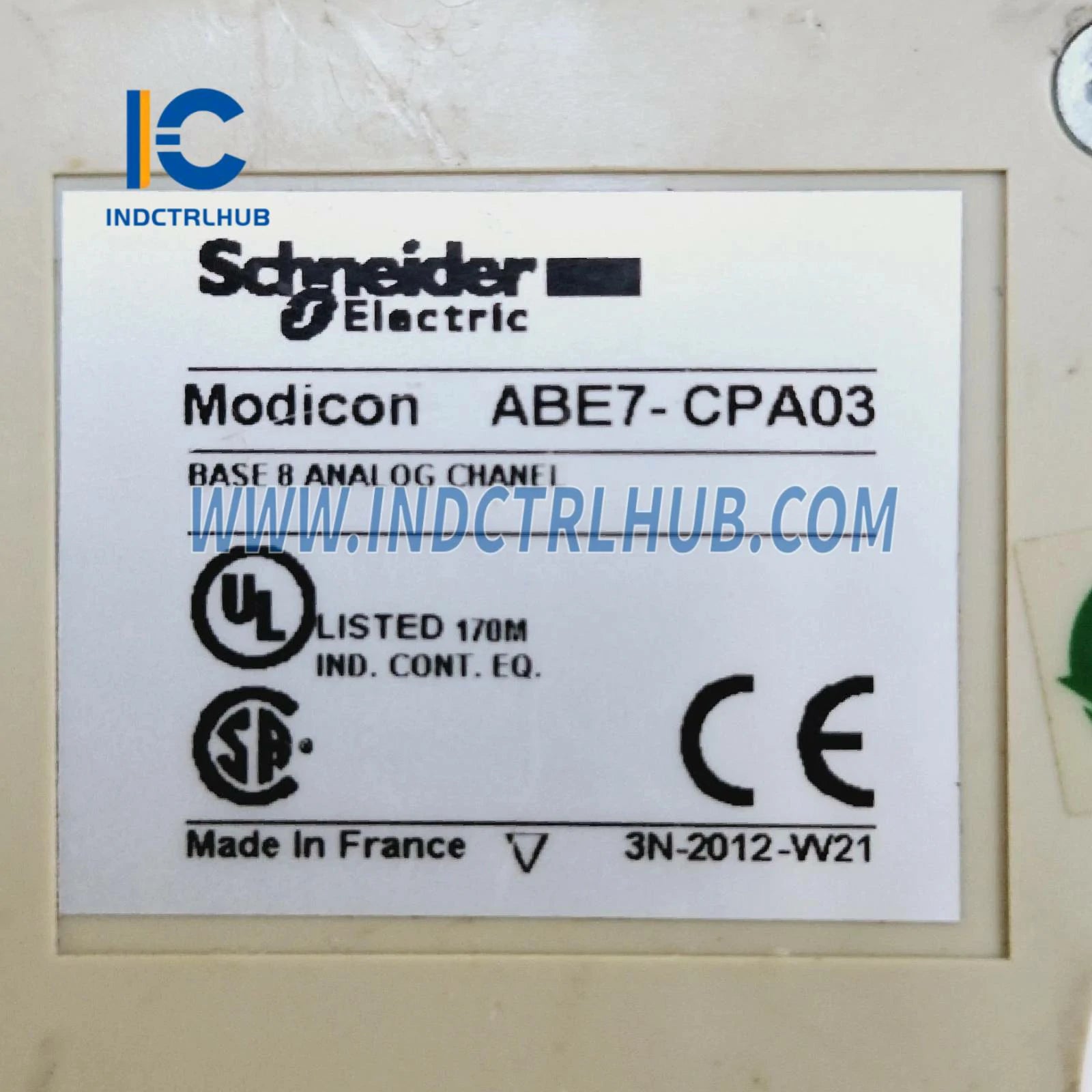

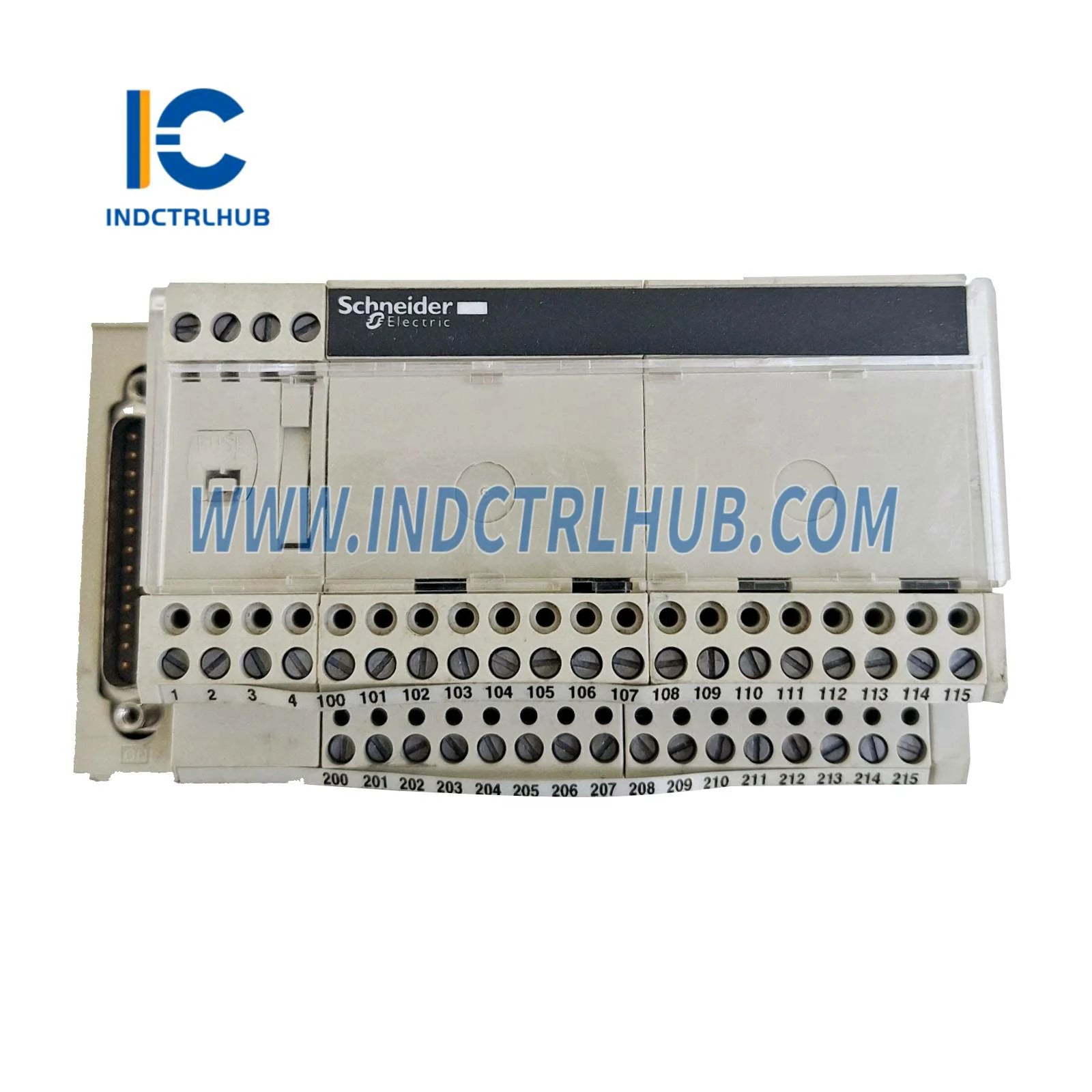

Schneider ABE7CPA03 Bağlantı alt tabanı ABE7
Schneider ABE7CPA03 Bağlantı alt tabanı ABE7
Manufacturer: Schneider
Product No.: ABE7CPA03
Condition:Stokta 1000 adet mevcut
Product Type: Bağlantı alt tabanı ABE7
Product Origin: USA
Payment: T/T, Western Union
Weight: 330g
Shipping port: Xiamen
Warranty: 12 months
- 7/24 Destek
- 30 Günlük İade
- Hızlı Kargo
_
Genel Bilgiler
|
Alan |
Detaylar |
|---|---|
|
Üretici |
Schneider Electric |
|
Model/Parça Numarası |
ABE7CPA03 |
|
Seri |
Modicon ABE7 |
|
Açıklama |
8 analog kanal dağıtımı için bağlantı alt tabanı ABE7 _ |
_
_
Açıklama
_
-
_8 analog giriş kanalı dağıtımı için alt taban.
-
Her giriş _izole edilmiştir.
-
Tasarlandı_Modicon X80 IO modülü BMXAM0800.
-
Elektrik bağlantısı _vida terminalleri_ve bir _25 pin SUB-D konektörü_ile PLC'lere yapılır.
-
HE10 PLC kart konektörleri ile _önceden kablolu sistem uyumluluğu_sunar.
-
Endüstriyel otomasyon uygulamaları için idealdir_industrial automation_.
_
_
Özellikler
_
Ana Özellikler
|
Parametre |
Değer |
|---|---|
|
Ürün Tipi |
Analog/sayaç kanalları için bağlantı alt tabanı |
|
Kanal Sayısı |
8 |
|
Modülün Fonksiyonu |
Analog giriş (akım, voltaj), Pt100 (Premium) |
|
Kontrol Devresi Voltajı |
24 V DC |
|
PLC Bağlantısı |
SUB-D 25 konektörü |
_
Terminal Bağlantıları
|
Tip |
Aralık (AWG/mm²) |
|---|---|
|
Kablo ucu ile esnek (1x) |
AWG 28_16 / 0.09_1.5 mm² |
|
Katı (1x) |
AWG 26_12 / 0.14_2.5 mm² |
|
Kablo ucu olmadan esnek (1x) |
AWG 26_14 / 0.14_2.5 mm² |
|
Kablo ucu ile esnek (2x) |
AWG 28_20 / 0.09_0.75 mm² |
|
Katı (2x) |
AWG 24_14 / 0.2_2.5 mm² |
_
Elektriksel
|
Parametre |
Değer |
|---|---|
|
Nominal İzolasyon Gerilimi [Ui] |
2000 V |
|
Kurulum Kategorisi |
II (IEC 60664-1) |
|
Sıkma Torku |
0.6 N·m (5.3 lbf.in), düz _ 3.5 mm |
_
Fiziksel
|
Parametre |
Değer |
|---|---|
|
Montaj |
DIN rayı (35 mm) veya vida (plaka) |
|
Net Ağırlık |
0.33 kg (0.73 lb) |
|
IP Koruması |
IP20 (IEC 60529) |
|
Koruyucu İşlem |
TC |
_
Çevresel Sınırlar
|
Parametre |
Değer |
|---|---|
|
Çalışma Sıcaklığı |
0_60°C (32_140°F) |
|
Depolama Sıcaklığı |
-40_80°C (-40_176°F) |
|
Şok Direnci |
15 gn için 11 ms (IEC 60068-2-27) |
|
Titreşim Direnci |
2 gn, 10_150 Hz (IEC 60068-2-6) |
|
Elektrostatik Deşarj |
4 kV (temas), 8 kV (hava) (IEC 61000-4-2) |
|
Yayılmış Alan Bağışıklığı |
10 V/m, 26 MHz_1 GHz (IEC 61000-4-3) |
|
Hızlı Geçici Olaylar |
2 kV (IEC 61000-4-4) |
|
Kirlilik Derecesi |
2 (IEC 60664-1) |
|
İncelescent Tel Direnci |
750 °C (1382 °F), 30 s (IEC 60695-2-11) |
_
_
Sertifikalar
_
-
UL
-
CSA
-
DNV
-
GL
-
BV
-
LROS
-
Standartlar: CSA C22.2, IEC 61131, UL 508
_
_
Sipariş & Gönderim Detayları
|
Alan |
Detaylar |
|---|---|
|
Kategori |
US10CP222375 |
|
İndirim Programı |
0CP2 |
|
GTIN |
3389110705003 |
|
İade Edilebilirlik |
Evet |
|
Menşei Ülke |
Letonya (LV) |
_
