Product Description
Genel Bakış

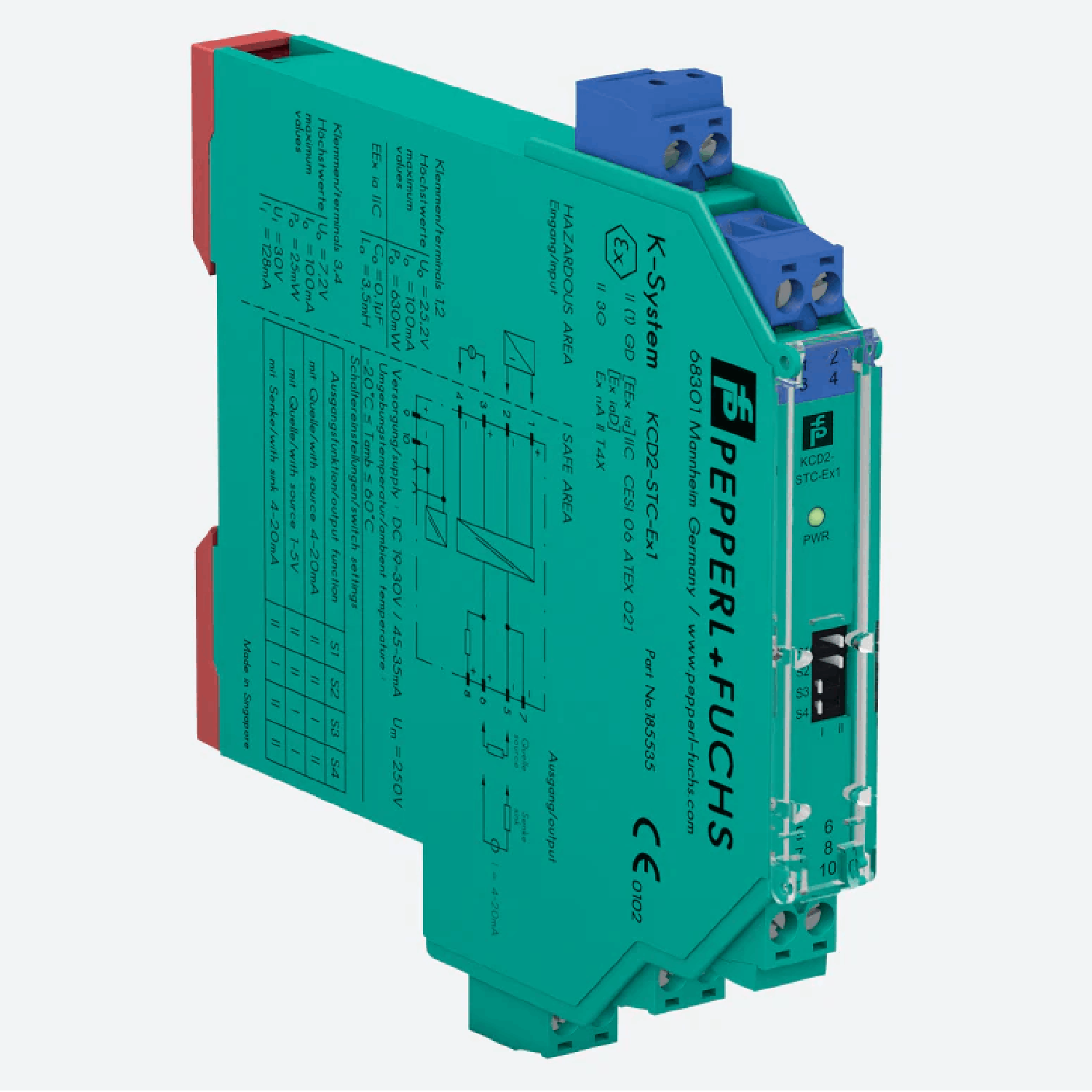

P+F KCD2-STC-EX1, özünde güvenli uygulamalar için tasarlanmış bir izole bariyerdir. Tehlikeli bölgelerde 2 telli SMART vericilere güç sağlar ve analog giriş sinyallerini izole edilmiş akım değerleri olarak güvenli alana aktarır. HART ve BRAIN protokollerini destekleyen bu modül, kesintisiz iki yönlü dijital sinyal iletimi sağlar.
Ana Özellikler
- Özünde Güvenli Güç Kaynağı: Tehlikeli ortamlarda 2 telli SMART vericileri destekler.
- HART ve BRAIN Protokolleri: Güvenilir dijital iletişim sağlar.
- Yapılandırılabilir Çıkış Modları: DIP anahtarları ile seçilebilir akım kaynağı, akım çekme veya voltaj çıkışı.
- Entegre HART İletişim Direnci: Gerektiğinde 250 Ω direnç mevcuttur.
- Yüksek Doğruluk ve Kararlılık: Aşırı koşullarda bile %0,1 tam ölçek sapmasından az.
- Hızlı Tepki Süresi: ≤10 ms yükselme/düşme süresi ve ≤50 ms yerleşme süresi.
- Galvanik İzolasyon: Giriş, çıkış ve güç kaynağı arasında güvenli elektriksel izolasyon sağlar.
- Kompakt ve DIN Rayına Montajlı: 12,5 mm genişlik, alan kısıtlı kurulumlar için idealdir.
Teknik Özellikler
| Özellik | Detaylar |
|---|---|
| Güç Kaynağı | 19-30 V DC Güç Rayı veya 9+, 10- terminalleri üzerinden |
| Güç Tüketimi | ≤1,1 W |
| Giriş Sinyali | 4-20 mA, 26 mA ile sınırlı |
| Açık Devre Voltajı | 22V / 26 mA |
| Mevcut Voltaj | 20mA'de ≥15V, 4mA'de ≥18V |
| Çıkış Sinyali | 4-20 mA (akım kaynağı/çekme) veya 1-5V (voltaj modu) |
| Yük Direnci | 0-350 Ω (kaynak modu) |
| Doğruluk | %0,1 tam ölçek sapmasından az |
| Tepki Süresi | ≤10 ms yükselme/düşme süresi, ≤50 ms yerleşme süresi |
| İzolasyon Voltajı | Giriş, çıkış ve güç kaynağı arasında 300 Veff |
| Çalışma Sıcaklığı | -40°C ila +70°C (-40°F ila +158°F) |
| Boyutlar | 12,5mm × 119mm × 114mm |
| Ağırlık | Yaklaşık 100g |
| Koruma Sınıfı | IP20 |
| Montaj | DIN Rayı (EN 60715) |
Sertifikalar ve Uyumluluk
- ATEX Sertifikalı: [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I
- IECEx Sertifikalı: Ex ec IIC T4 Gc
- UL & FM Onayları: UL 61010-1, FM 18 CA 0116 X, FM 19 US 0117 X
- EMC Uyumluluğu: EN 61326-1:2013, NE 21:2017
Uygulamalar
- Petrol ve Gaz: Tehlikeli alanlarda özünde güvenli operasyonlar sağlar.
- Kimyasal İşleme: Aşındırıcı ortamlarda kararlı verici gücü sağlar.
- Endüstriyel Otomasyon: HART uyumlu akıllı vericileri destekler.
- Enerji Santralleri: Doğru sinyal izolasyonu ve iletimi sağlar.
P+F KCD2-STC-EX1, yüksek güvenilirlik ve çok yönlülük sunan bir SMART verici güç kaynağıdır; üstün güvenlik, hassas sinyal iletimi ve sağlam endüstriyel performans sağlar.
