Product Description

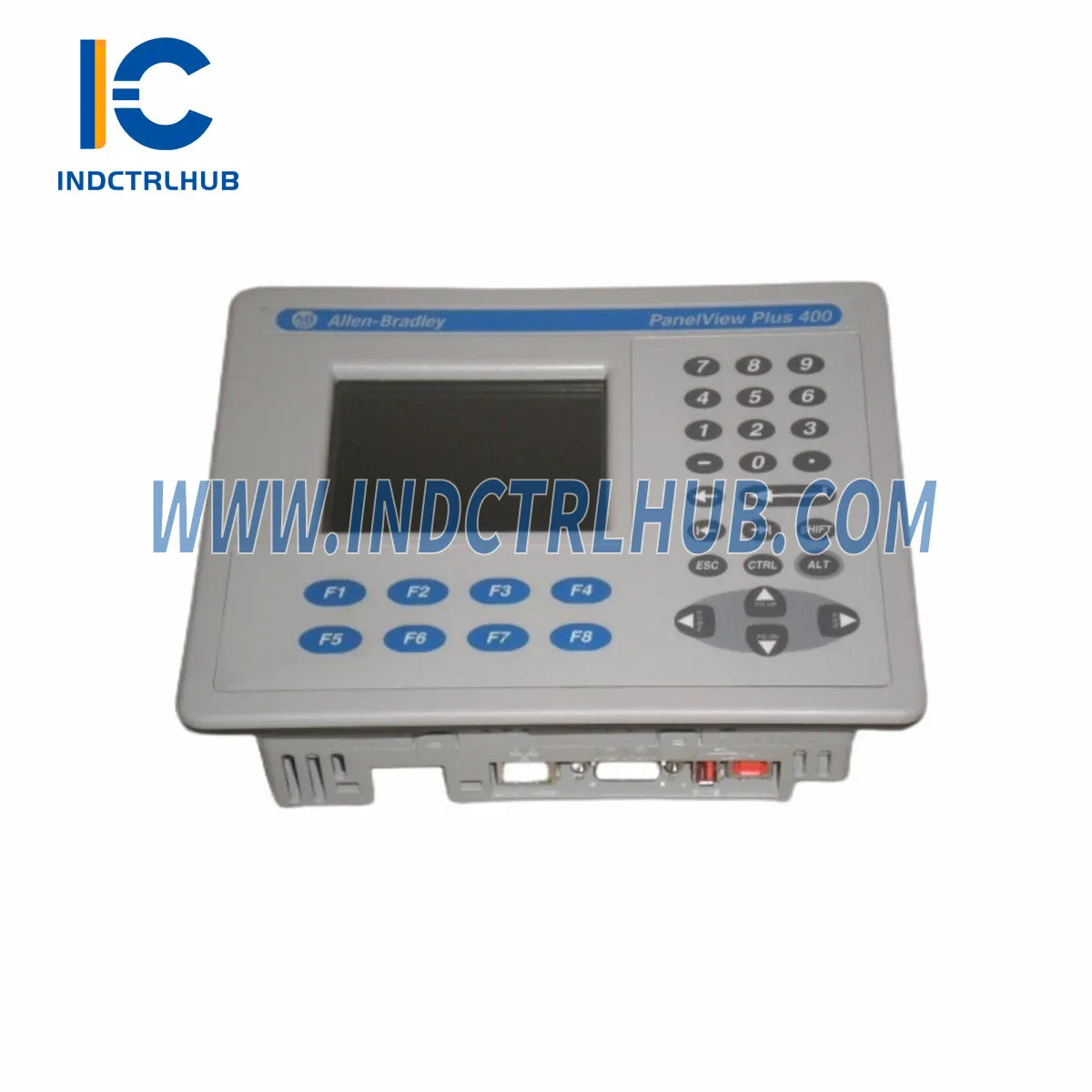

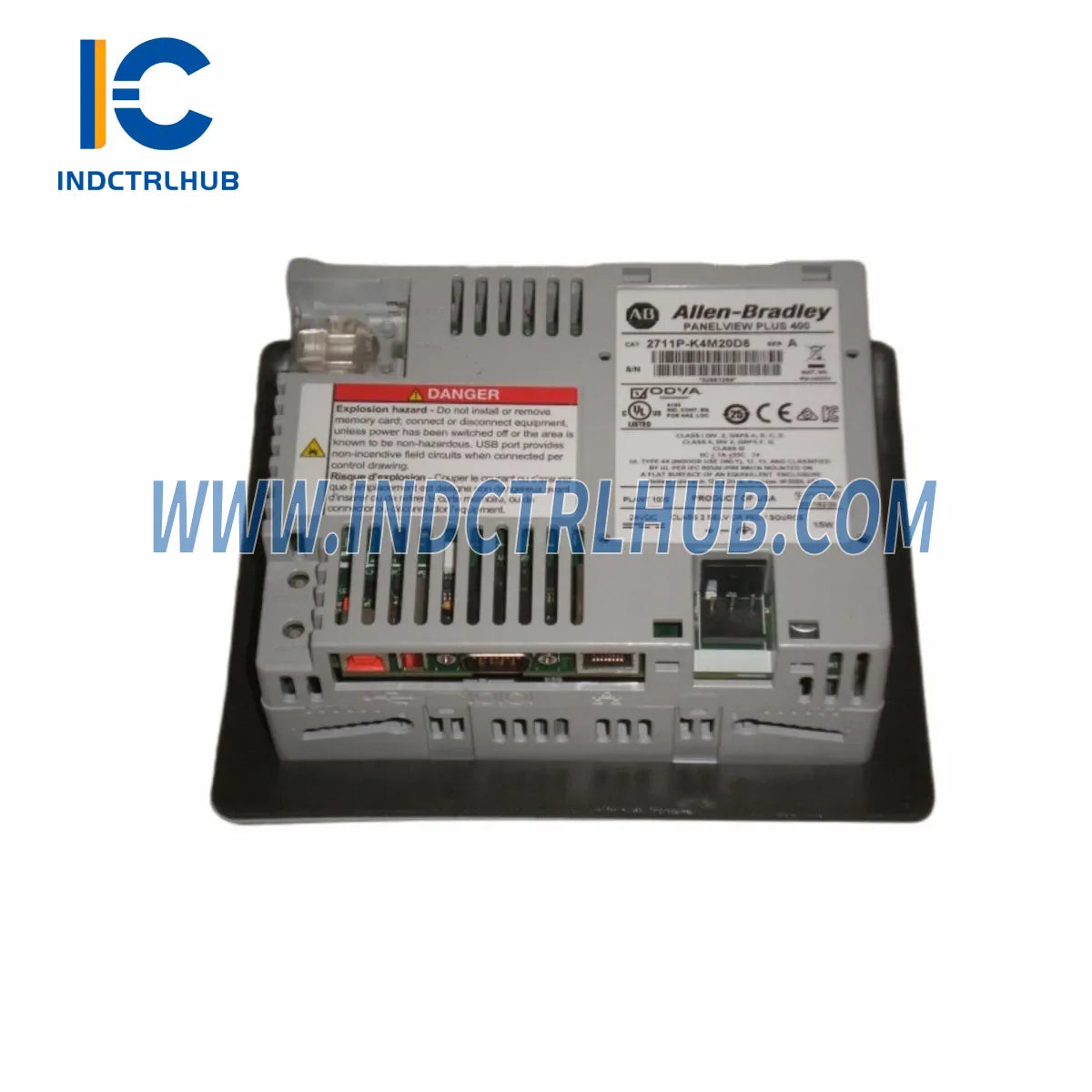

ICH 2711P-K4M20D PanelView Plus 400 için Değiştirme/Yükseltme Çözümü: Sorunsuz Geçiş İçin Yolunuz
Yaşlanan bir HMI platformundan geçiş yapmak, herhangi bir endüstriyel modernizasyon projesindeki en kritik kararlardan biridir. Allen-Bradley 2711P-K4M20D PanelView Plus 400 Klavye, bu geçişi mümkün olduğunca sorunsuz hale getirmek için tasarlanmıştır — doğrudan boyutsal uyumluluk, tanıdık operatör arayüzü mantığı ve eski kontrol mimarilerine yeni bir soluk getiren modern bir işlemci altyapısı sunar. İster bir gıda işleme tesisinde aşamalı bir yenileme yönetiyor olun, ister bir otomotiv montaj tesisinde tam hat yükseltmesi yapıyor olun, 2711P-K4M20D, ekibinizin ihtiyaç duyduğu uyumluluk köprüsünü üretim programınızın kaldıramayacağı kesintiler olmadan sağlar.
Endüstriyel Kontrol Merkezi olarak, bu birimi tam izlenebilirlik belgeleri, sevkiyat öncesi fonksiyonel doğrulama ve 12 Aylık Garanti ile tedarik ediyoruz — satın alma mühendisleri ve bakım yöneticilerine geçiş takvimine güvenle bağlı kalma imkanı sağlıyoruz.
Uyumluluk Karşılaştırma Tablosu
| Teknik Özellikler | Eski Model (2711P-K4M5) | Yükseltme Modeli (2711P-K4M20D) |
|---|---|---|
| Ekran Boyutu | 4 inç STN Monokrom | 4 inç STN Monokrom |
| Arayüz Türü | Klavye | Klavye |
| Bellek | 4 MB Uygulama | 20 MB Uygulama (5× artış) |
| İletişim | DH-485 / RS-232 | DH-485 / RS-232 / USB |
| Çalışma Voltajı | 24 VDC | 24 VDC |
| Panel Kesimi | Standart PV400 kesim | Doğrudan uyumlu |
| FactoryTalk View ME | Sınırlı sürüm desteği | Tam FT View ME 6.0+ desteği |
| IP Derecesi | IP65 (ön yüz) | IP65 (ön yüz) |
| Çalışma Sıcaklığı | 0–55°C | 0–55°C |
| Garanti | Yok (Üretim Sonu) | 12 Ay — Endüstriyel Kontrol Merkezi |
2711P-K4M20D, selefleriyle aynı panel kesim boyutlarını ve 24 VDC güç gereksinimini korur, bu da mevcut muhafazanızın ve güç dağıtım altyapınızın tamamen yeniden kullanılabilir olduğu anlamına gelir. Genişletilmiş 20 MB uygulama belleği, eski 4 MB varyantların yaşadığı ekran sayısı sınırlamalarını ortadan kaldırarak mühendislerin karmaşık çok ekranlı uygulamaları mimari ödün vermeden geçirmesine olanak tanır.
Sorunsuz Yükseltme Çözümleri
Başarılı bir HMI geçişi asla tek bileşenli bir işlem değildir. Eski terminalinizi 2711P-K4M20D ile değiştirirken, yükseltme malzeme listeniz tam iletişim ve I/O zincirini kapsamalıdır. İşte eksiksiz, doğrulanmış bir geçiş yığını nasıl oluşturulur:
- Adım 1 — HMI Terminalini Yükseltin: 2711P-K4M20D, birincil yenilemenizdir. USB programlama portu, devreye alma sırasında eski seri adaptörlere olan ihtiyacı ortadan kaldırır.
- Adım 2 — Terminal Bloğu Bütünlüğünü Doğrulayın: Yaşlanmış kablolama terminasyonlarını Allen-Bradley 1756-TBCH ControlLogix Terminal Bloğu kullanarak kontrol edin ve değiştirin. Korozyona uğramış veya gevşek terminasyonlar, geçiş sonrası iletişim hatalarının başlıca nedenidir.
- Adım 3 — Genişletilmiş Kablolama Altyapısını Yükseltin: Derin panel kurulumları için, eski kablolama muhafazalarını Allen-Bradley 1756-TBE Genişletilmiş Derinlik Terminal Bloğu Muhafazası ile değiştirin; bu, USB ve Ethernet kablolarını eski DH-485 kablolarıyla birlikte yönlendirirken gereken ek kablo yönetimi derinliğini sağlar.
- Adım 4 — Saha Kablolama Kollarını Yenileyin: Giriş/Çıkış alt sisteminiz PLC-5 veya SLC-500 saha kablolaması kullanıyorsa, aşınmış kolları Allen-Bradley 1771-WG Saha Kablolama Kolu (Altın Kaplama, 16 Terminalli) ile değiştirin. Altın kaplama kontaklar nemli ortamlarda oksidasyona karşı dayanıklıdır ve geçiş sonrası sinyal bütünlüğünü sağlar.
- Adım 5 — Giriş/Çıkış Bariyeri Uyumluluğunu Doğrulayın: Yenileme sonrası terminal rayı güvenlik standartlarını korumak için Allen-Bradley 1492-EBJ3 IEC Son Bariyeri kullanarak IEC uyumlu son bariyerleri kurun veya kontrol edin.
- Adım 6 — Paralel Operatör Paneli Kurulumu: Geçiş sürecinde ikincil bir operatör arayüzüne ihtiyaç duyan tesisler için, ABB PP835 Operatör Paneli (3BSE042234R1), aşamalı geçiş sırasında 2711P-K4M20D ile eşzamanlı çalışabilen uyumlu bir denetleyici ekran sunar.
- Adım 7 — Modern HMI Platformuna Yükseltme: Yol haritanız PanelView Plus 400 serisinin ötesinde tam bir platform yükseltmesini gerektiriyorsa, Allen-Bradley 2711P-B7C4D8 PanelView Plus 6 (7 İnç) doğal bir sonraki adımdır — daha büyük ekran, Ethernet/IP yerel bağlantısı ve tam FactoryTalk View ME uyumluluğu sunar.
- Adım 8 — Kontrol Panelleri için Termal İzleme: Geçiş sonrası, yeni terminalin gerçek yük koşullarında 0–55°C spesifikasyonları içinde çalıştığını doğrulamak için Allen-Bradley 1769-CJC CompactLogix Sıcaklık Sensörü kullanarak panel termal performansını doğrulayın.
Retrofit Rehberi SSS
- S: 2711P-K4M20D, mevcut PanelView Plus 400 panel kesimine uyuyor mu?
- C: Evet. 2711P-K4M20D, standart PanelView Plus 400 panel kesim ölçülerini (yaklaşık 144 × 144 mm) korur. Kasa modifikasyonu gerekmez, bu da gerçek bir mekanik drop-in yedekleme sağlar.
- S: Mevcut DH-485 ağ kablolamamı yeniden kullanabilir miyim?
- C: Evet. 2711P-K4M20D tam DH-485 uyumluluğunu korur. Ancak, devreye almadan önce tüm kablo kalkanlarını ve sonlandırma dirençlerini kontrol etmenizi öneririz; çünkü eski kablolama, eski terminalin daha düşük işlem hızı nedeniyle maskelenen gürültüye neden olabilir.
- S: Geçiş için hangi programlama yazılımı gereklidir?
- C: 2711P-K4M20D için uygulama geliştirmek ve aktarmak üzere FactoryTalk View Studio ME (v6.0 veya daha yeni) gereklidir. Yeni terminaldeki USB programlama portu, eski 1747-PIC veya 1784-U2DHP seri adaptörlerine olan ihtiyacı ortadan kaldırarak programlama iş akışını önemli ölçüde basitleştirir.
- S: Mevcut PanelView Plus 400 uygulama dosyalarım doğrudan aktarılabilir mi?
- C: FactoryTalk View ME ile oluşturulan uygulama dosyaları genellikle ileriye dönük uyumludur. Ancak, orijinalde 4 MB terminaller için geliştirilen uygulamalar, 20 MB bellek alanından tam olarak yararlanmak için küçük optimizasyonlar gerektirebilir. Rockwell Automation'ın FactoryTalk View Studio içindeki geçiş aracı bu dönüşümün çoğunu otomatikleştirir.
- S: 2711P-K4M20D, fiziksel olarak kısıtlı panel alanlarında kullanıma uygun mudur?
- A: Evet. Birimin derinlik profili, eski PanelView Plus 400 serisi ile aynıdır. Özellikle arka panel boşluğu dar olan kurulumlar için, USB ve iletişim kablolarının yönlendirilmesini yönetmek ve muhafaza kapısının kapanmasını engellememek için 1756-TBE Uzatılmış Derinlik Terminal Bloğu Muhafazası ile eşleştirilebilir.
- S: Ekibim devreye alma sırasında sorun yaşarsa ne olur?
- A: Industrial Control Hub, tüm birimlerde sevkiyat öncesi fonksiyon doğrulaması sağlar. Teknik ekibimiz, satış@indctrlhub.com veya +0086 18359243191 üzerinden, taşıma projeniz boyunca devreye alma, yapılandırma ve sorun giderme desteği sunar.
Garanti Güvencesi
Industrial Control Hub tarafından sağlanan her 2711P-K4M20D, teslim tarihinden itibaren geçerli olan kapsamlı 12 Aylık Garanti ile korunmaktadır. Bu garanti şunları kapsar:
- Donanım Arızaları: Normal endüstriyel kullanım sırasında tespit edilen herhangi bir üretim veya bileşen arızası ücretsiz olarak giderilir — onarım mümkün değilse tam birim değişimi yapılır.
- Sevkiyat Öncesi Doğrulama: Her birim, sevk öncesi güç açma fonksiyon testi ve iletişim portu doğrulamasından geçirilir, böylece tam işlevsel bir terminal alırsınız.
- İzlenebilirlik Belgeleri: Her sevkiyatla tam parti izlenebilirliği ve muayene kayıtları sağlanır, bu da iç kalite yönetimi ve denetim gereksinimlerinizi destekler.
- Hızlı Yanıt SLA: Garanti talepleri 24 iş saati içinde onaylanır. Onaylanmış arızalar için yedek birimler 3–5 iş günü içinde gönderilir.
- Hariç Tutulanlar: Yanlış kurulumdan kaynaklanan fiziksel hasar, belirtilen voltaj sınırlarını aşan gerilim dalgalanmaları veya yetkisiz değişiklikler garanti kapsamı dışındadır. Taşıma sırasında tüm iletişim hatlarına uygun dalgalanma koruması takmanızı şiddetle öneririz.
