Product Description
Ürün Genel Bakışı
|
Kategori |
Detaylar |
|---|---|
|
Üretici |
Bal kuyusu |
|
Model/Parça Numarası |
FS-SDOL-0424 |
|
Genel Tip Numaraları |
FS-SDOL-0424, FC-SDOL-0424 |
|
Tanım |

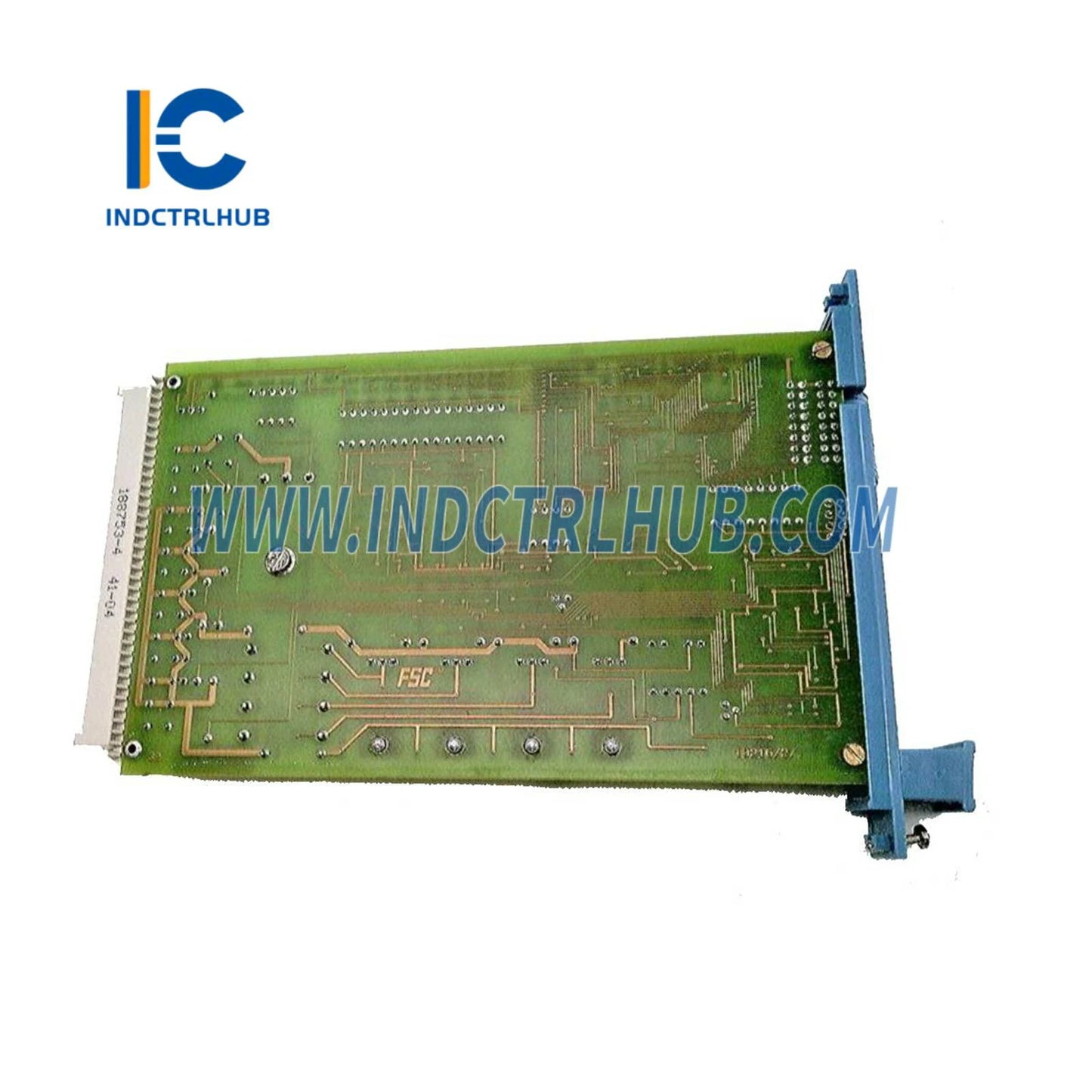

4 Kanallı Dijital Çıkış Modülü, 24V DC, katı hal |
|
Onaylar |
CE, TUV, UL, CSA, FM |
Teknik Özellikler
Mekanik ve Çevresel
|
Parametre |
Şartname |
|---|---|
|
Alan Gereksinimi |
4 TE, 3 HE (4 HP, 3U) |
Güç Gereksinimleri
|
Tedarik |
Mevcut Tüketim |
|---|---|
|
5V doğru akım |
15mA |
|
24 V DC (dahili) |
50mA |
|
24 V DC (harici) |
15 mA (çıkış yükü olmadan) |
Dijital Çıktılar
|
Parametre |
Şartname |
|---|---|
|
Kanal Sayısı |
4 |
|
Çıktı Türü |
24 V DC katı hal kaynağı, kısa devre korumalı |
|
Maks. Kanal Akımı |
1 Bir |
|
Maks. Toplam Modül Yükü |
3.6 A (modül dağılım limiti) |
|
Maks. Yük Endüktansı |
0,5 saat |
|
Maks. Yük Kapasitesi |
1 µF |
|
Aşırı Yük Algılama Eşiği |
> 10 Ω |
|
Soğuk Dayanıklılık Lamba Eşiği |
> 20 Ω |
|
1 A'da Gerilim Düşümü |
< 1,3V |
|
Kapalı Akım |
< 0,1 mA |
|
Mevcut Algılama Gerilim Düşüşü |
< 1 V'ta 1 A |
|
WDG Giriş Akımı |
4mA |
Bağlayıcı Anahtar Kodlama
|
Bileşen |
Kod |
|---|---|
|
Modül Kodu |
Delikler A13, C9 |
|
Şasi Kodu |
Büyük pimler A13, C9 |
