Product Description
Ürün Genel Bakışı

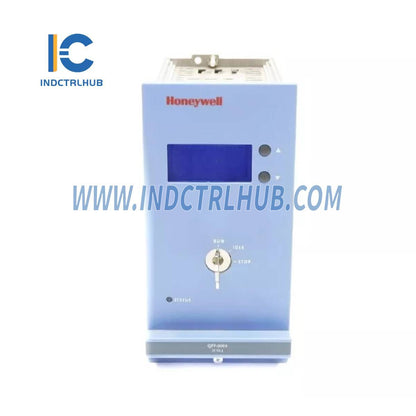

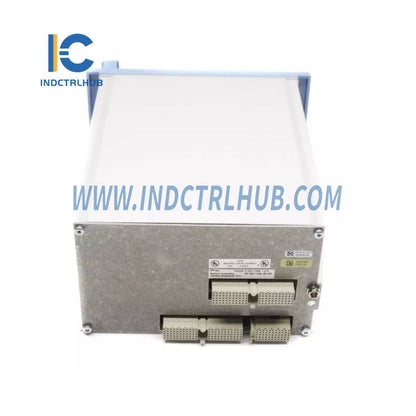

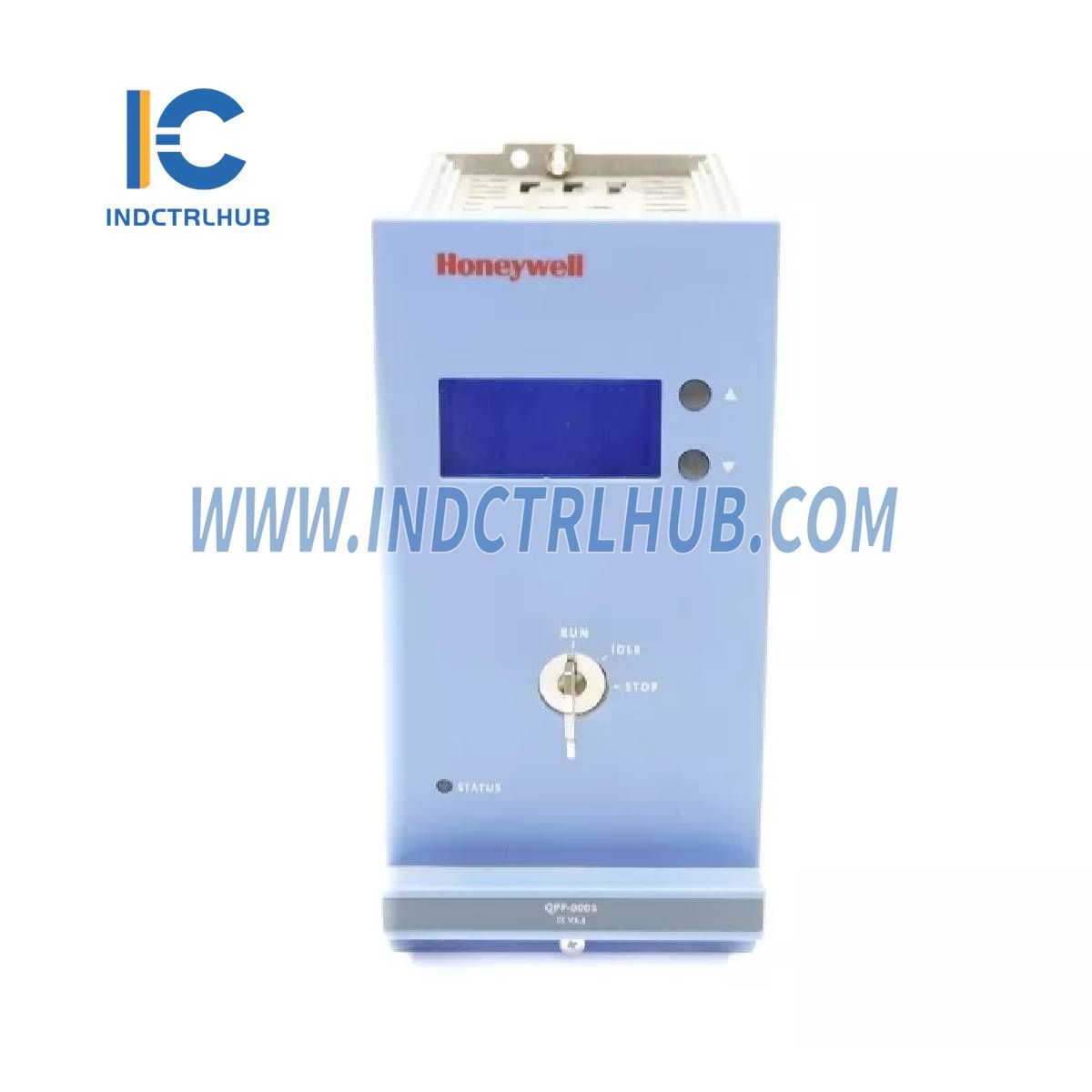

Honeywell FC-QPP-0001 Dörtlü İşlemci Paketi, Honeywell’in endüstriyel kontrol sistemleri için tasarlanmış yüksek performanslı bir işlemci modülüdür; bu sistemler arasında Safety Manager veya Experion platformları bulunmaktadır. Bu dörtlü işlemci ünitesi, kritik güvenlik ve kontrol işlevlerini destekler, çift güç girişi (24 V DC ve 5 V DC), sağlam çevresel toleranslar ve CE, UL, CSA, TUV ve FM sertifikaları ile donatılmıştır. Konformal kaplamalı (FC-QPP-0001 CCV1.3) ve konformal kaplamasız (FS-QPP-0001 V1.3) varyantlarıyla mevcut olup, çeşitli endüstriyel uygulamalar için esneklik sunar; V1.x ve CCV1.x sürümlerinde geliştirilmiş bir PCB tasarımı ile birlikte gelir.
Teknik Bilgiler
| Parametre | Özellikler |
|---|---|
| Üretici | Bal kuyusu |
| Model/Parça Numarası | FC-QPP-0001 |
| Tanım | Dörtlü İşlemci Paketi |
| Genel Tip Numaraları | FS-QPP-0001 V1.3 (non-conformal kaplanmamış) FC-QPP-0001 CCV1.3 (konformal kaplama) |
| Çevresel | |
| Çalışma Sıcaklığı | Dış modül: -5°C ile +70°C (+23°F ile +158°F) Modül içinde: -5°C ile +70°C (+23°F ile +158°F) |
| Depolama Sıcaklığı | -40°C ile +85°C (-40°F ile +185°F) |
| Bağıl nem | %10'dan %95'e (yoğunlaşmayan) |
| Onaylar | CE, UL, CSA, TUV, FM |
| Güç | |
| 24 V Besleme Voltajı | 24 V DC (-%15'ten +%30'a, 20.4 V'dan 31.2 V'a) |
| 24 V Besleme Akımı | Maksimum. 25mA |
| 5 V Besleme Voltajı | 5 V DC (± %5, 4.75 V ile 5.25 V arasında) |
| 5 V Besleme Akımı | Maksimum 1.2 A |
| +24 V_sd Çıkış Besleme Voltajı | 15-31VDC |
| Çıkış Direnci | Yaklaşık 1,1 kΩ |
| Kısa Devre Korumalı | Sürekli |
| SD Giriş Voltajı (Yüksek) | 15-32V DC |
| SD Giriş Voltajı (Düşük) | < 4 V (ters polarite korumalı) |
| Giriş Akımı | Yaklaşık 8 mA, 24 V DC'de |
| WDout Çıkış Akımı | Çıkış başına 750 mA |
| Fiziksel | |
| Boyutlar (YxGxD) | 176 × 88.5 × 212 mm (6.93 × 3.48 × 8.35 in) |
| Ağırlık | 1,3 kg (2,87 lb) |
Özel Konfigürasyon
- Model/Parça Numarası: FC-QPP-0001
- Yapılandırma Detayları:
- "FC-" ön ekine dayanarak varsayılan Konformal kaplama varyantı (FC-QPP-0001 CCV1.3), V1.3'ün notlara göre geliştirilmiş bir PCB tasarımını gösterdiği varsayılmaktadır.
