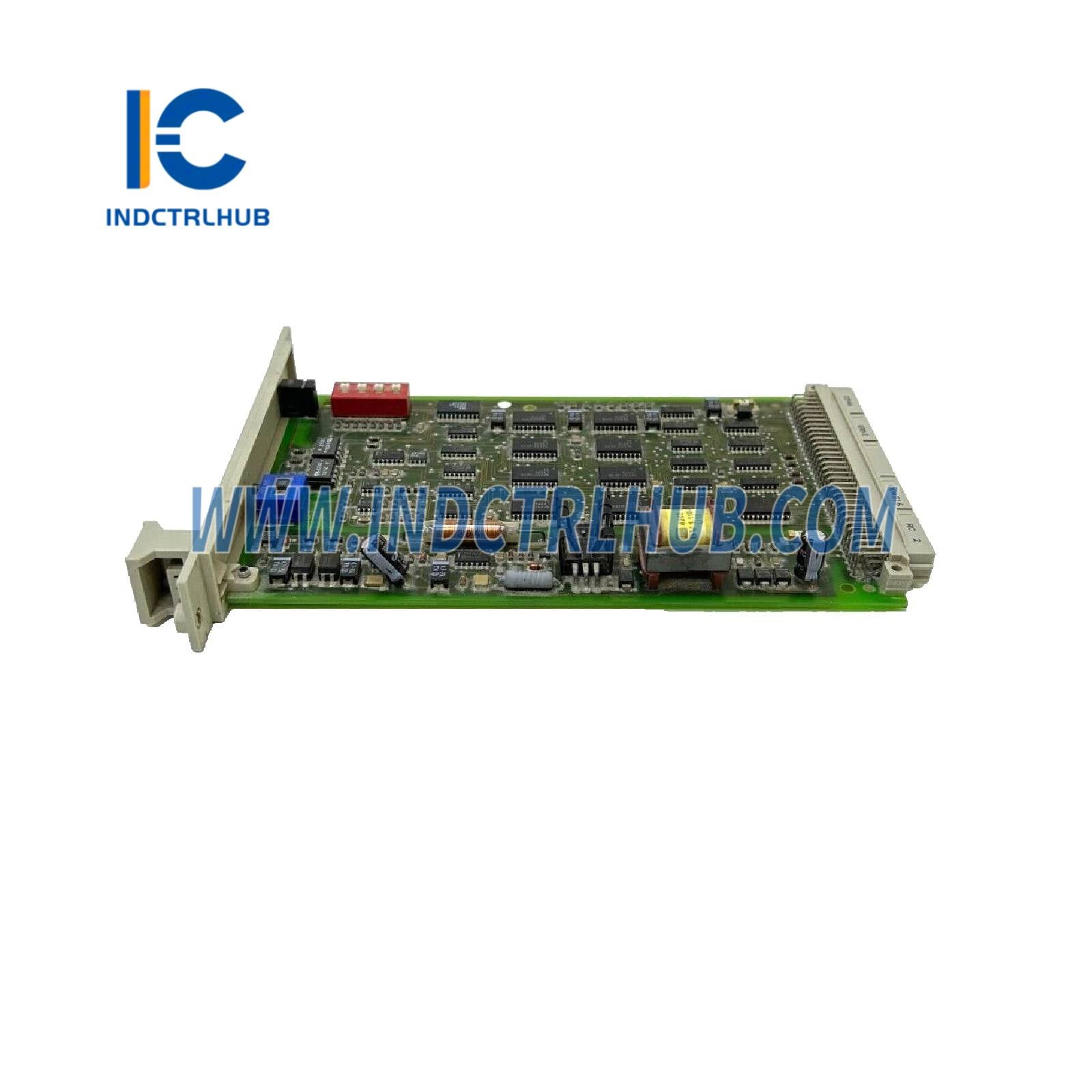

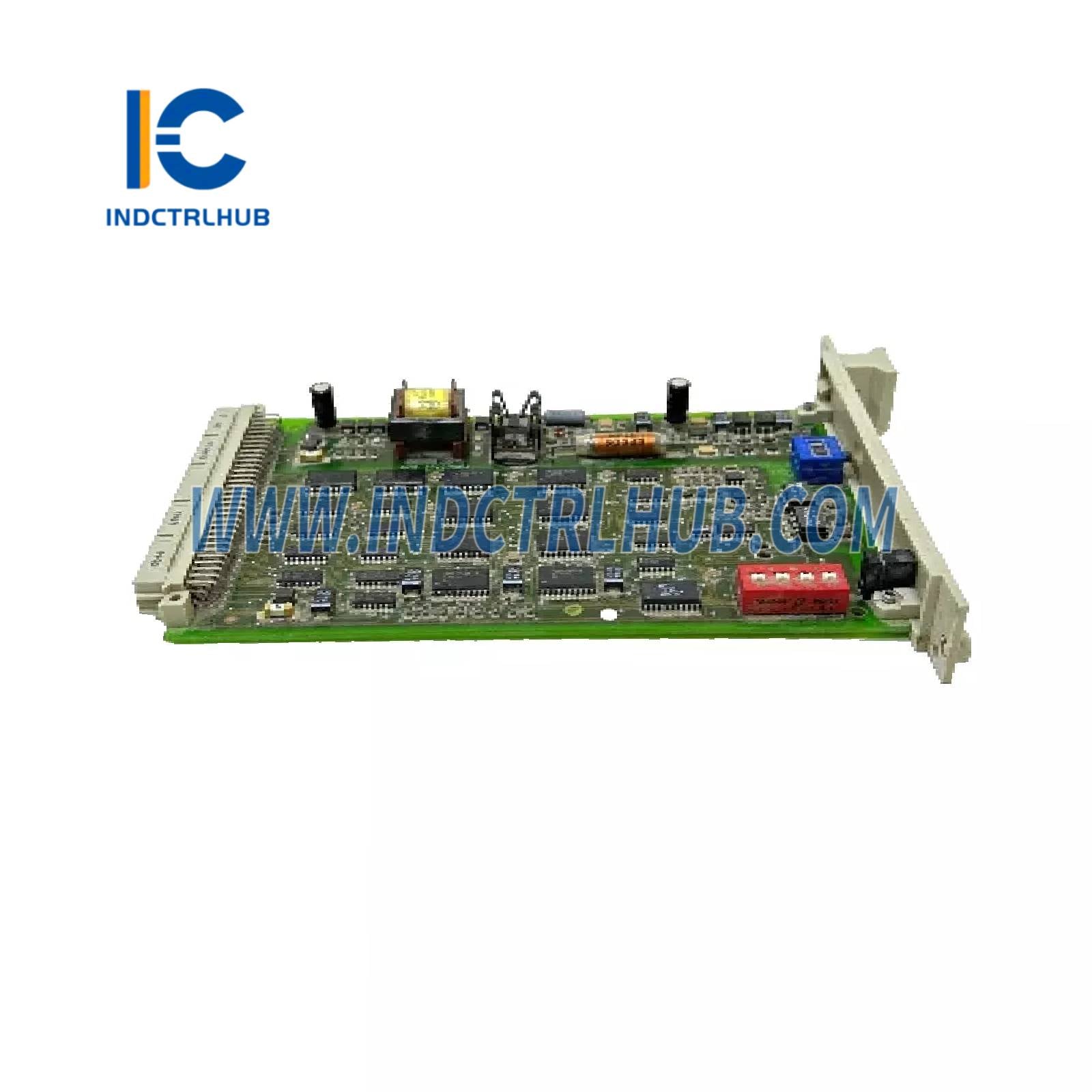

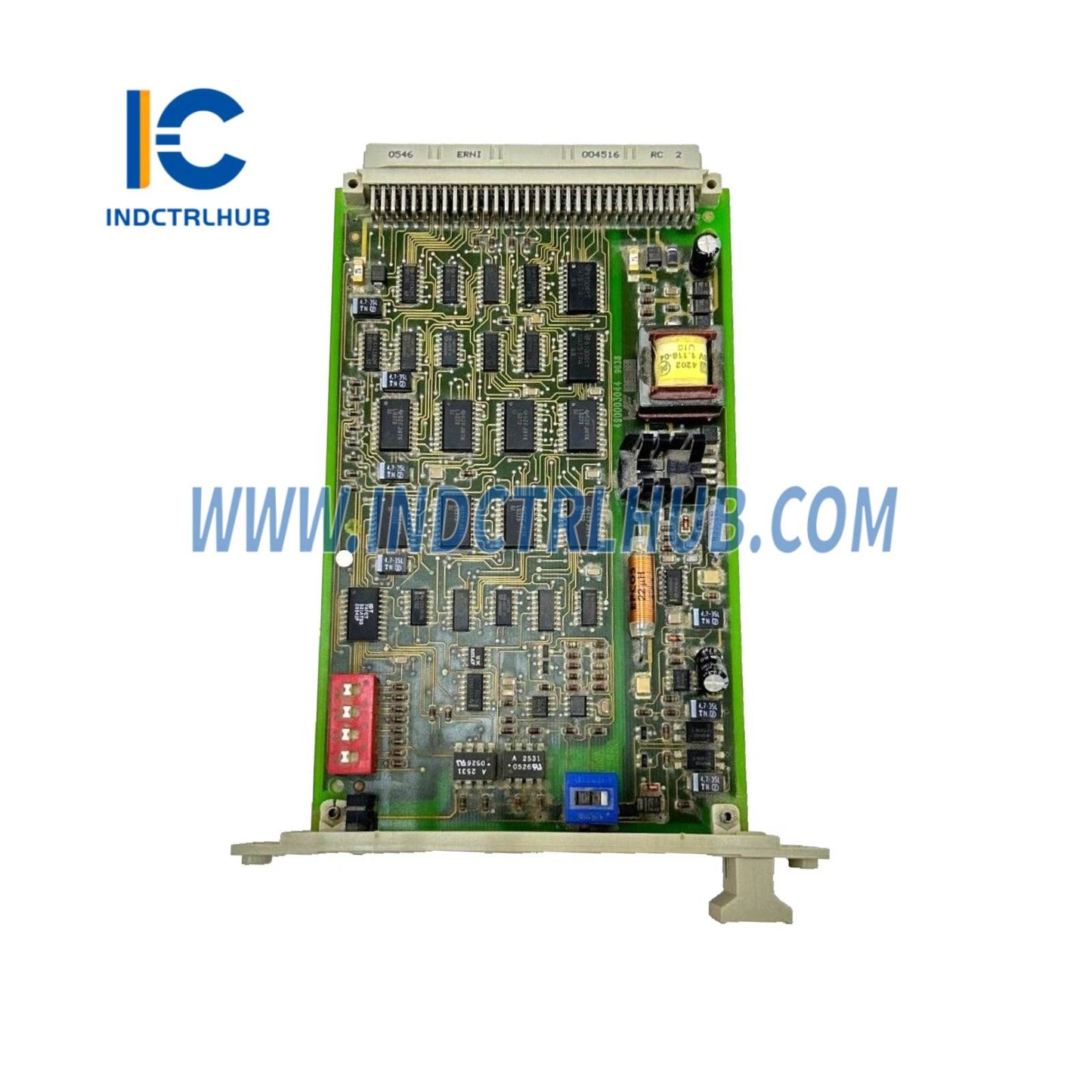

HIMA F7553 98 4755302 Kaplin Modülü
Ürün Genel Bakışı
- HIMA F7553 98 4755302, HIMA Programlanabilir Elektronik Sistemler (PES) H51q güvenlik enstrümantasyon sistemleri (SIS) için tasarlanmış bir Bağlantı Modülüdür. B 9302 montaj kiti kapsamında yer alan bu modül, merkezi modülü Giriş/Çıkış alt raflarıyla bağlar, güvenli hata izleme sinyalini yönetir ve 5 V beslemesini izler. Petrol ve gaz, kimya ve enerji üretimi gibi endüstrilerde güvenlik uygulamaları için kritik öneme sahiptir ve güvenlik açısından kritik ortamlarda güvenilir ve hata toleranslı çalışma sağlar.
Teknik Özellikler
- F7553 98 4755302, sağlanan detaylar ve sektör dokümantasyonuna göre aşağıdaki özelliklere sahiptir:
| Şartname | Detaylar |
|---|---|
| Model/Parça Numarası | F7553 98 4755302 |
| Üretici | HİMA |
| Tanım | Bağlantı Modülü |
| Montaj Takımı | B9302 |
| Başvuru | PES H51q Safety Instrumented System |
| Alan Gereksinimi | 4 TE (4 HP, Yatay Aralık) |
| İşletme Verileri | 5V DC: 600mA 24V DC: 750mA |
| Bekçi Köpeği Sinyal Kontrolü | WD sinyal devre dışı bırakma için kaplanmış anahtar |
| Göstergeler | LED WD: Aktif arızaya karşı koruma bekçi köpeği sinyalini gösterir LED SEL: I/O alt rafının I/O modüllerine erişimi sinyaller |
| İzleme | Durum sinyali ile merkezi modüle 5 V besleme izleme |
| Test | İşlem sırasında otomatik test |
| Çalışma Sıcaklığı | 0°C ile 60°C (32°F ile 140°F) |
| Ağırlık | Yaklaşık 0,2 kg |
Ek Ayrıntılar
- F7553 98 4755302, standart kullanımı ve dokümantasyonuna dayanarak aşağıdaki ek bilgileri içerir:
- Fonksiyon: H51q sistemindeki merkezi modülü I/O alt raflarıyla arayüzler; modül değişimi sırasında sistem acil kapatma tetiklenmesini önlemek için kapalı bir anahtarla devre dışı bırakılabilen güvenli izleme sinyalini yönetir; I/O alt rafının 5 V beslemesini izler ve durumu merkezi modüle iletir.
- Uyumluluk: HIMA PES H51q sistemleri ile uyumludur; B 9302 montaj kiti içindeki I/O alt rafları ve merkezi modüllerle entegre olur; yüksek kullanılabilirlik gerektiren güvenlik kritik uygulamaları destekler.

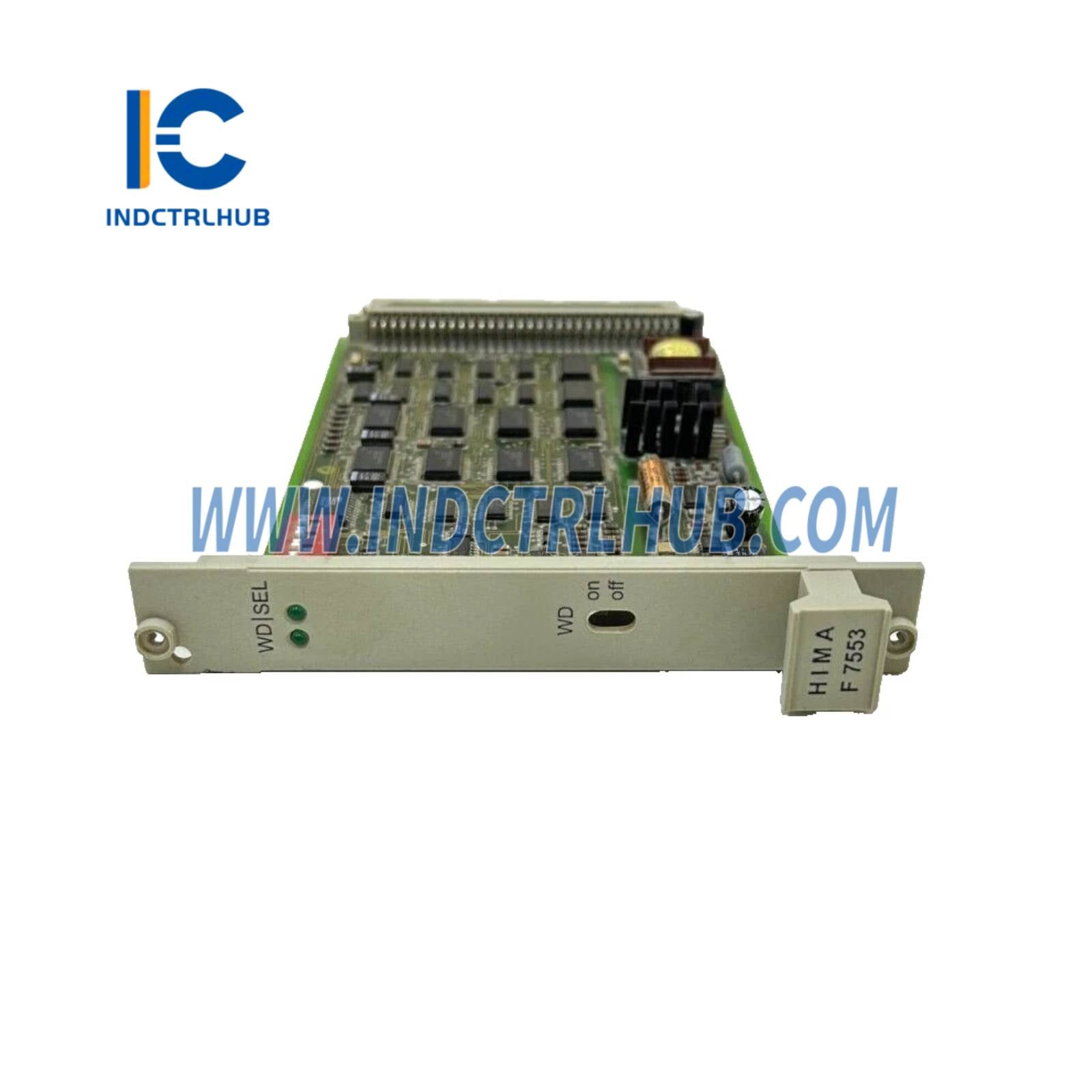

- Yapılandırma: İki LED ile donatılmıştır: WD (aktif bekçi köpeği sinyalini gösterir) ve SEL (G/Ç alt raf erişimini gösterir); güvenli modül değişimi için kapaklı bir WD anahtarı içerir; güvenilirliği sağlamak için çalışma sırasında otomatik olarak test edilir.
- Sertifikalar: Güvenlik Bütünlüğü Seviyesi 3 (SIL3) için IEC 61508'e göre sertifikalandırılmıştır; tehlikeli ortamlarda güvenlik ve performans için EN 50178 ve diğer endüstriyel standartlara uygundur.
