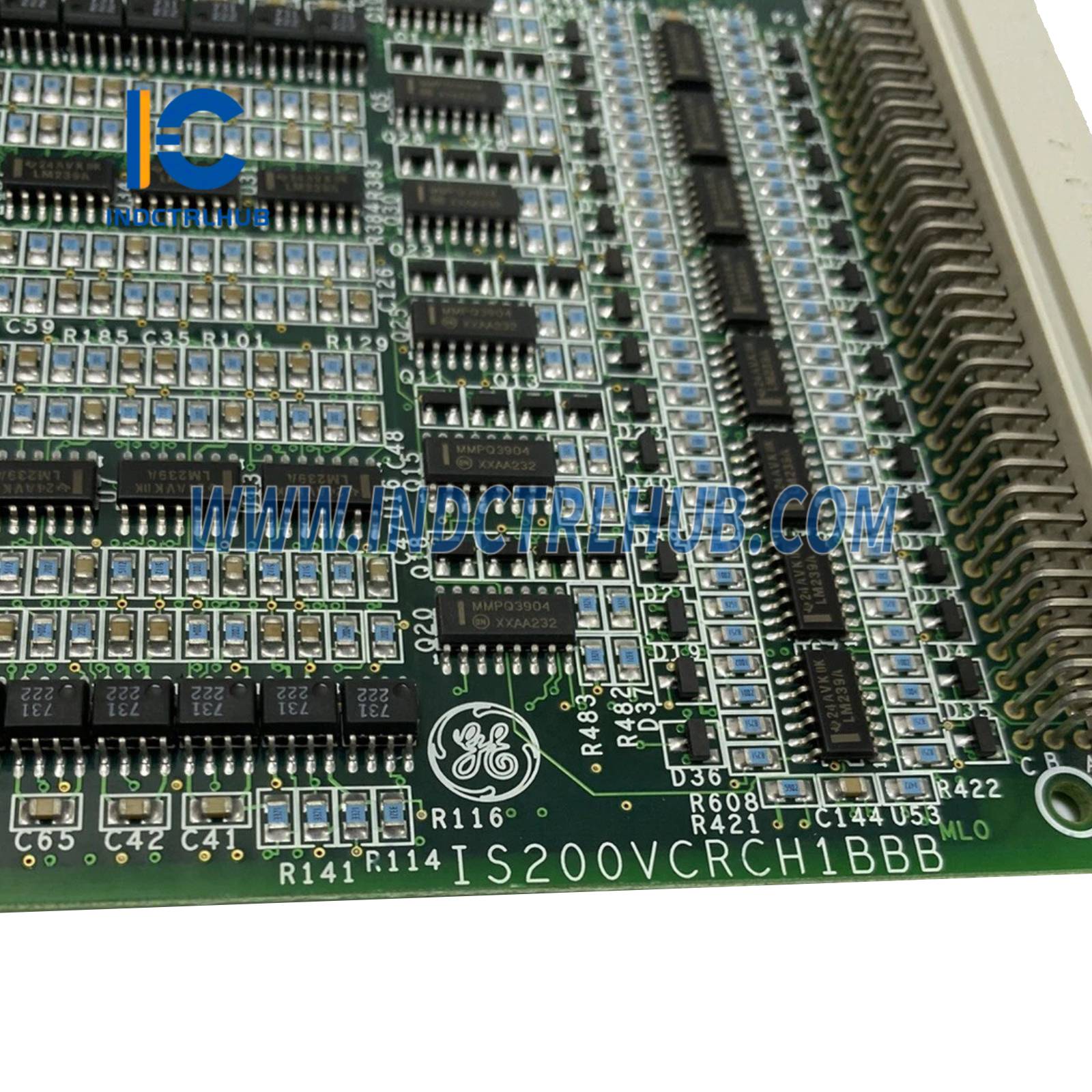

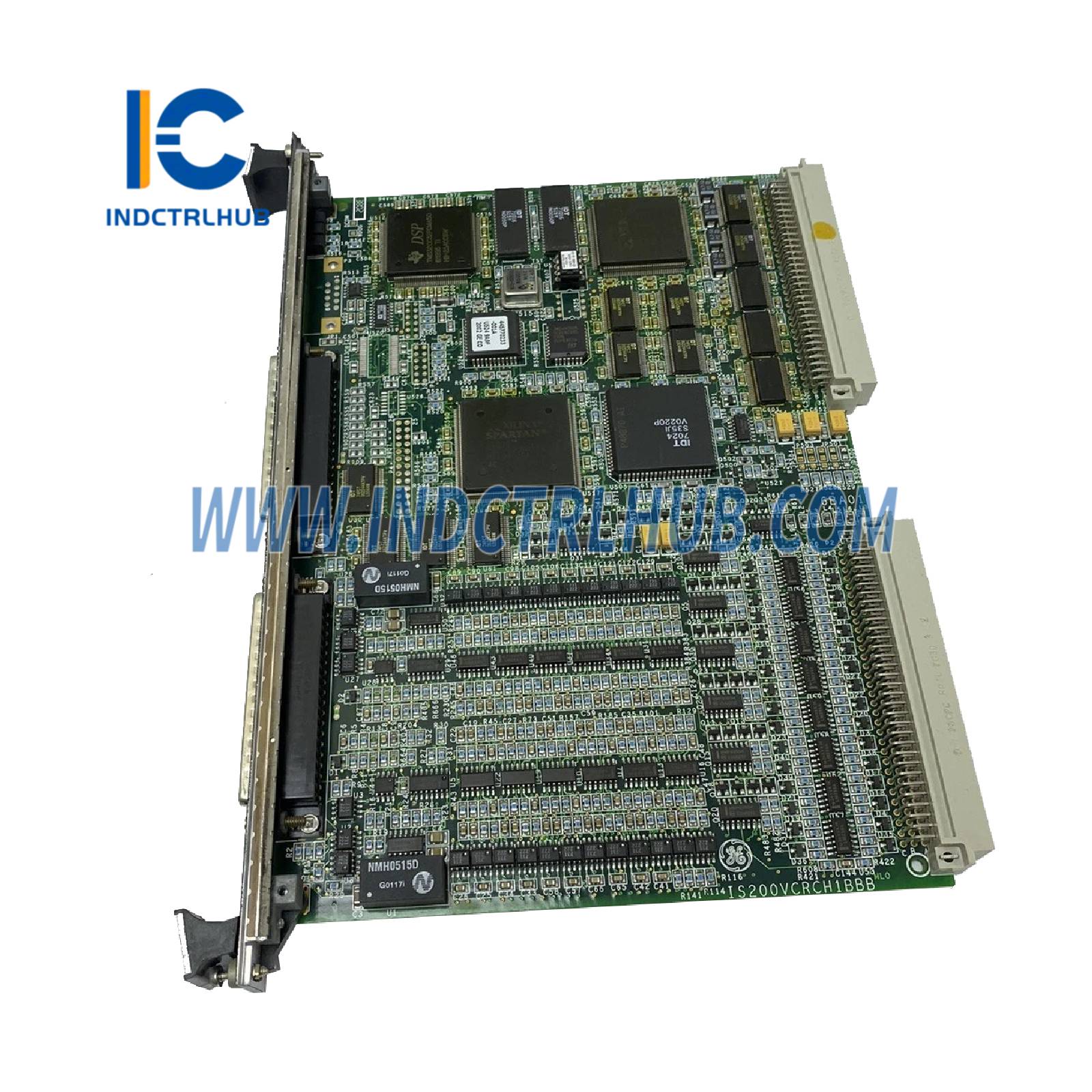

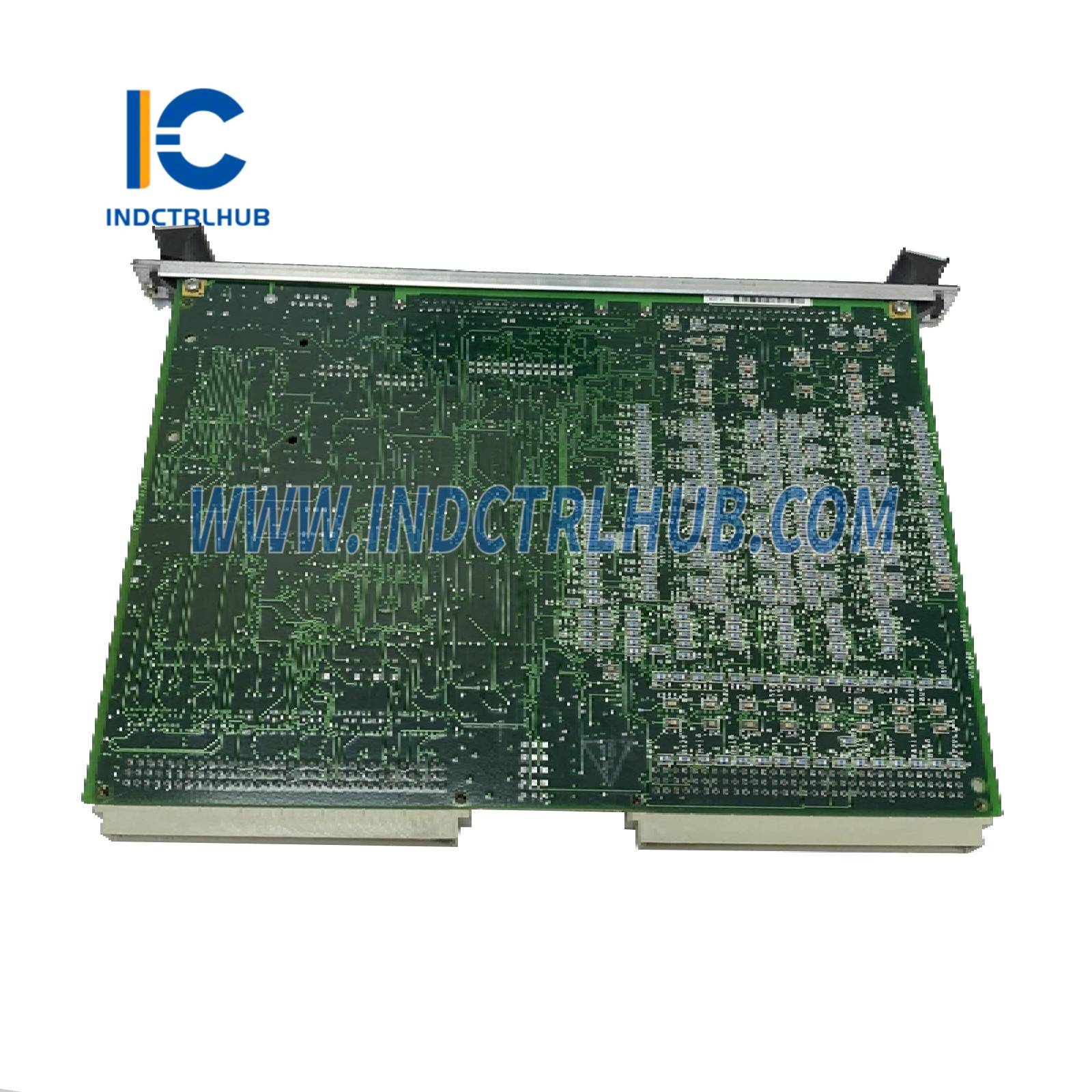

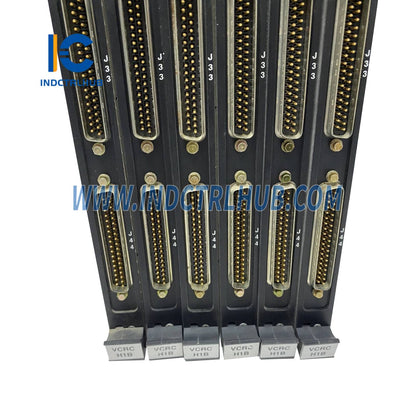

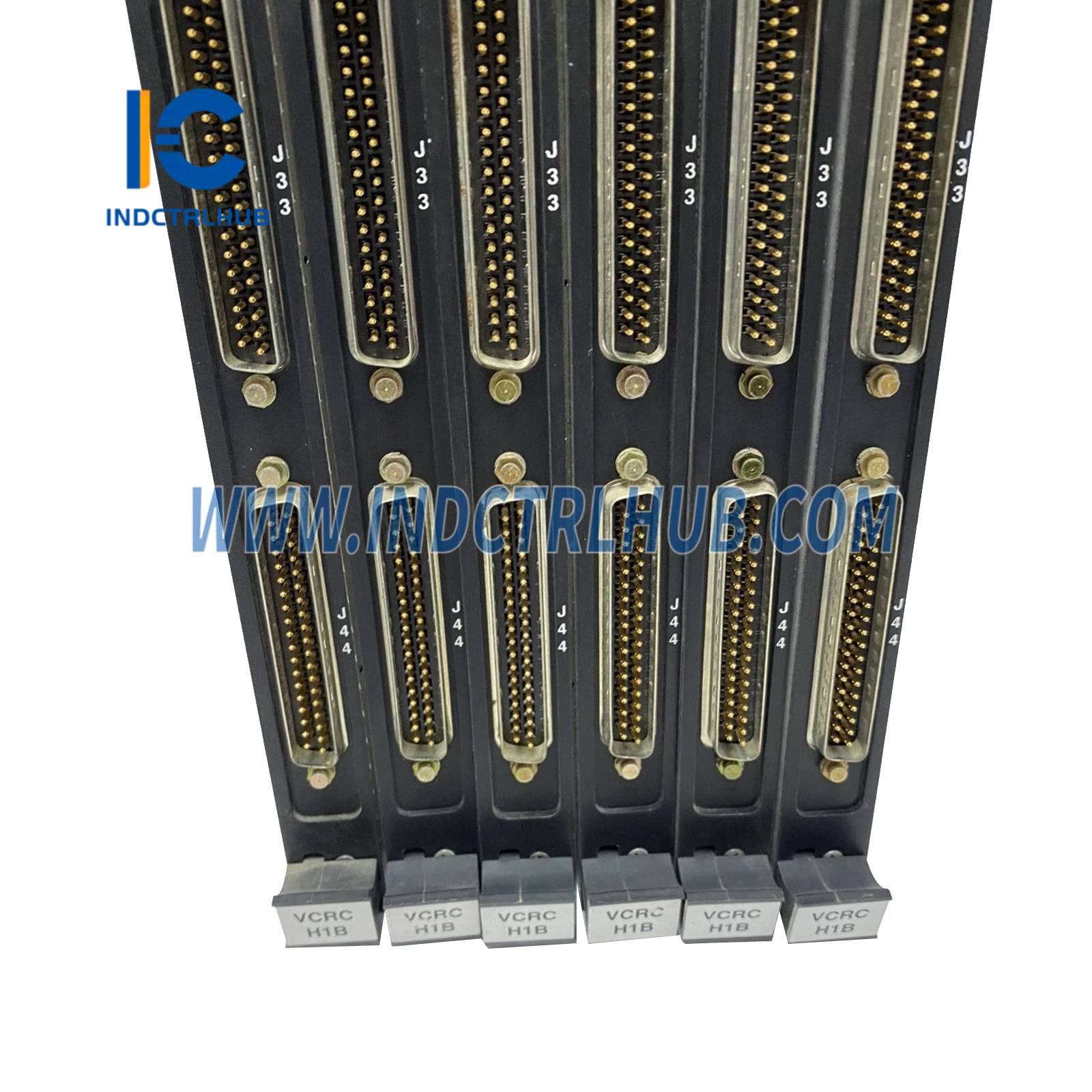

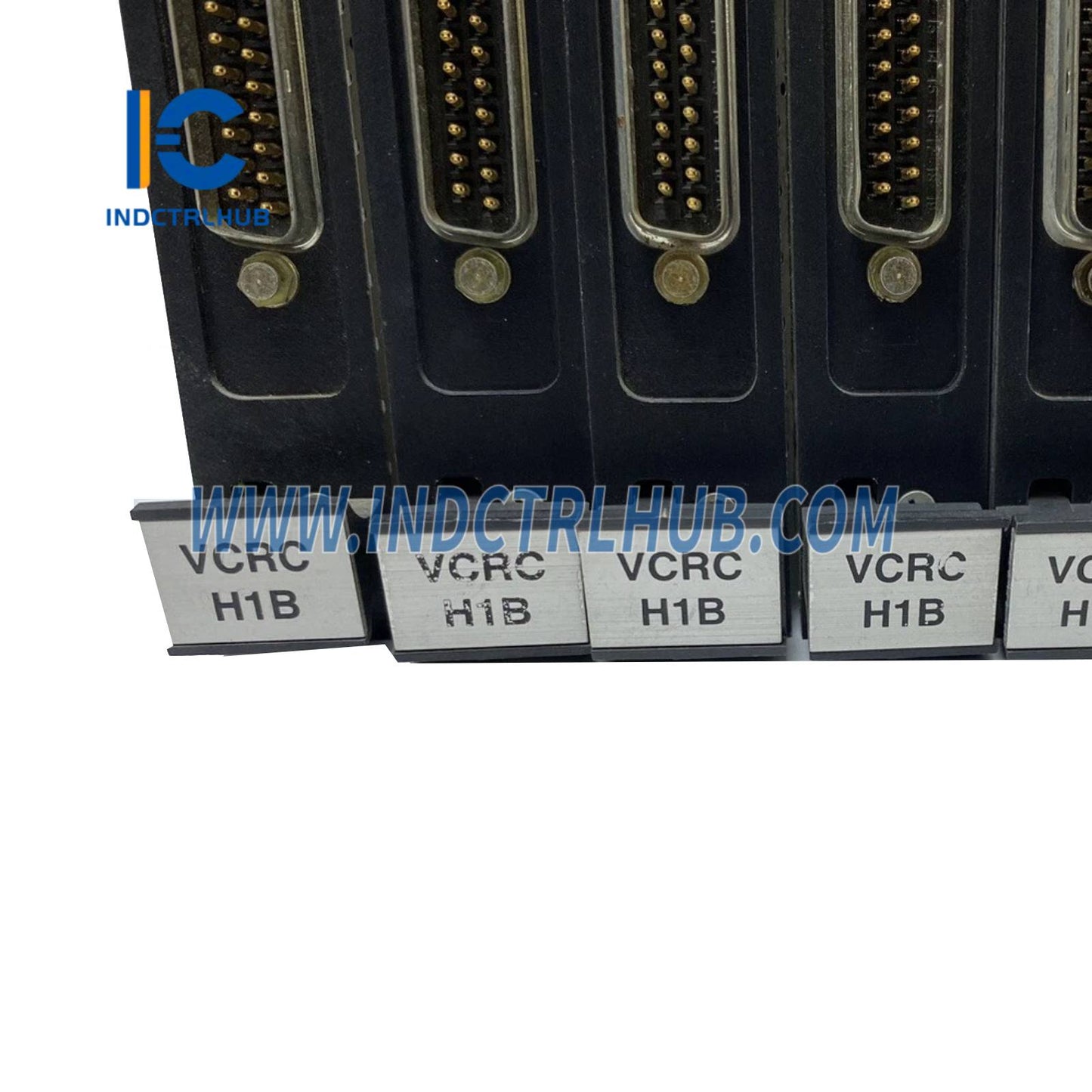

General Electric IS200VCRCH1BBB Ayrık Giriş/Çıkış Terminal Kartı
Ürün Genel Bakış
- Açıklama: General Electric IS200VCRCH1BBB, GE’nin Mark VI türbin kontrol sistemlerinde kullanım için tasarlanmış ayrık giriş/çıkış (I/O) terminal kartıdır. Ayrık (dijital) sinyallerle arayüz sağlar, anahtarlar, röleler gibi cihazları izlemek ve kontrol etmek için hem kontak girişlerini hem de röle çıkışlarını yönetir
Teknik Özellikler
| Özellik | Detaylar |
|---|---|
| Üretici | General Electric |
| Seri | Mark VI |
| Model/Parça Numarası | IS200VCRCH1BBB |
| Model Tipi | Ayrık Giriş/Çıkış Terminal Kartı |
| Fonksiyon | İzleme ve kontrol için ayrık giriş ve çıkışlarla arayüz sağlar |

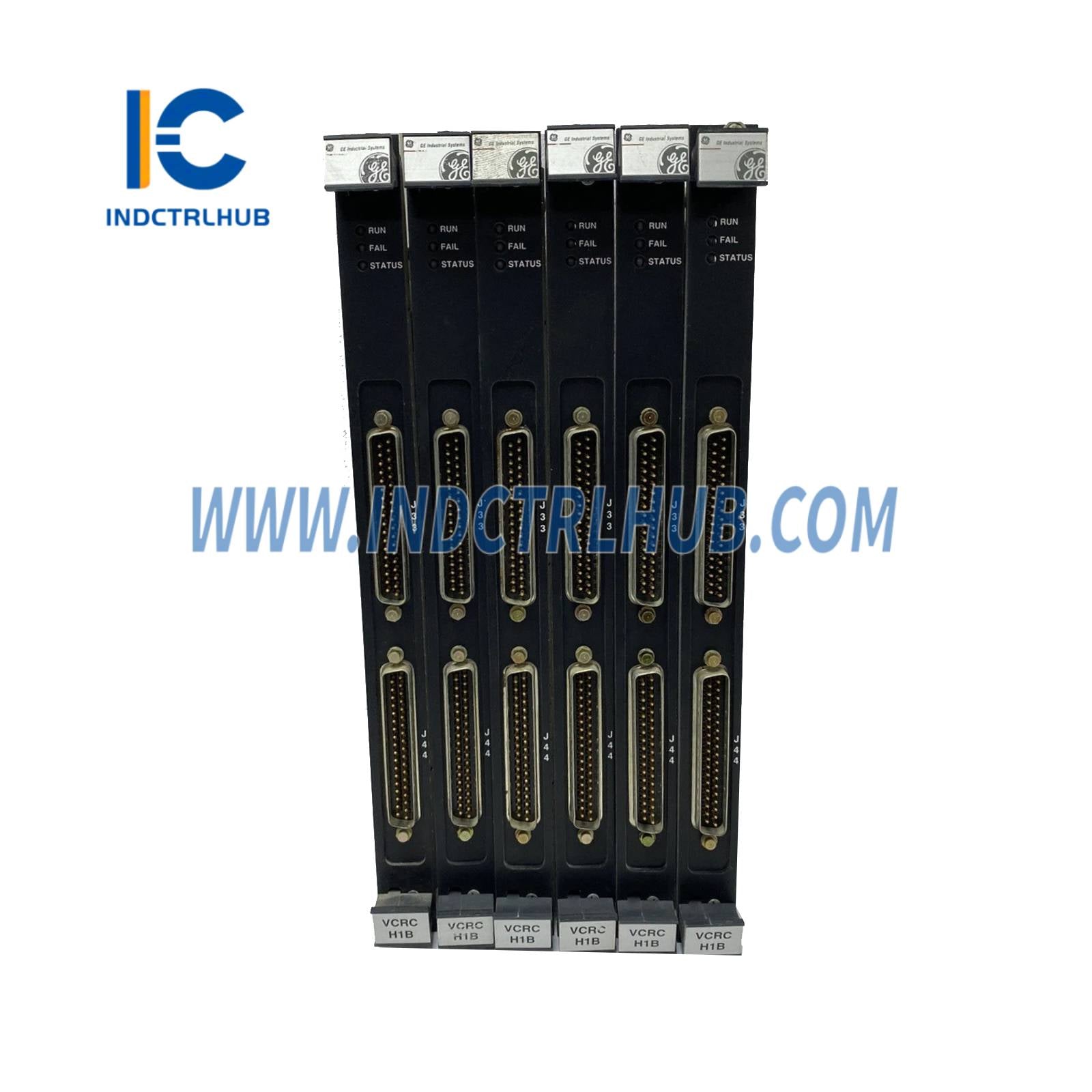

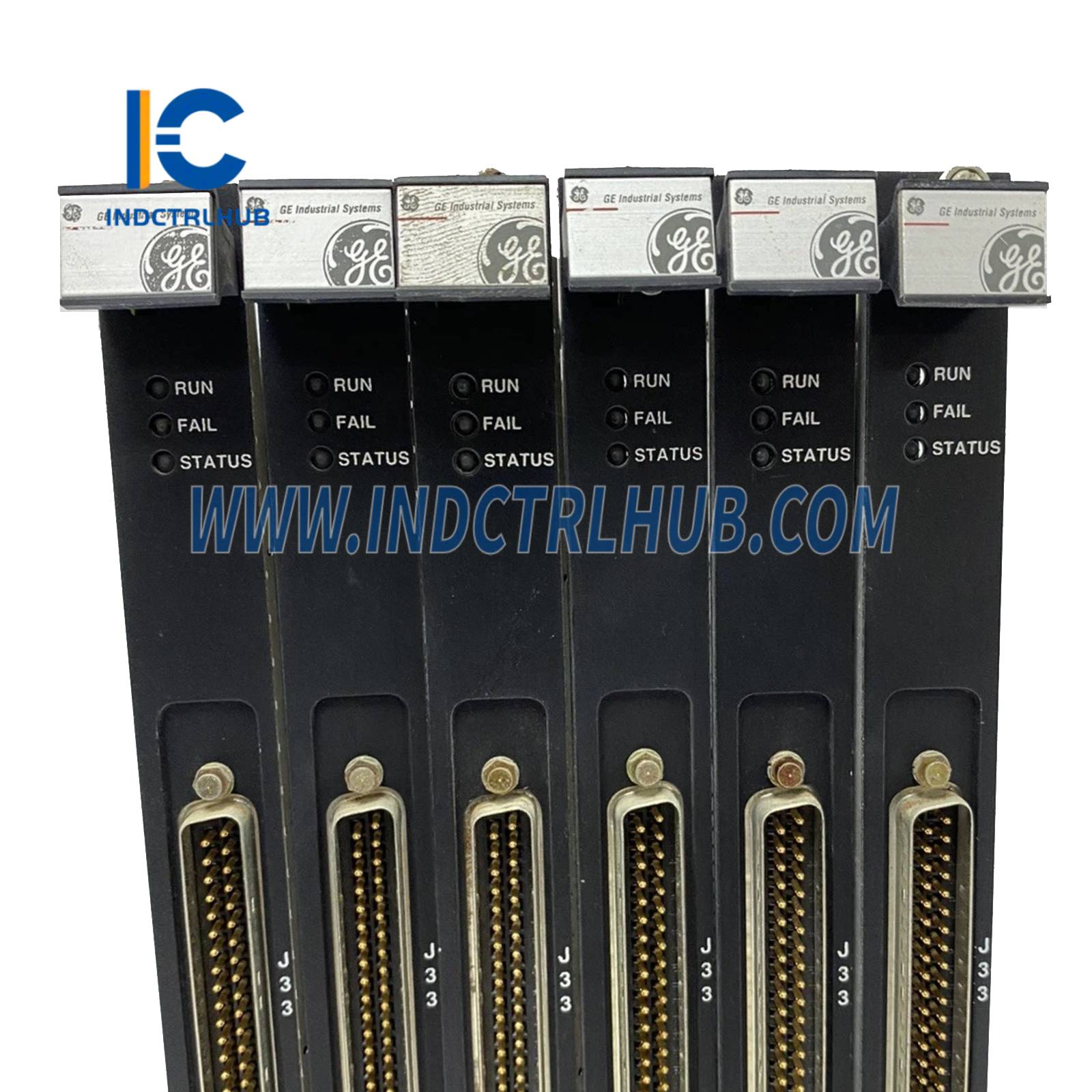

| Ekran | LED göstergeler (durum, güç, I/O durumu) |
| Girişler | 24 kuru kontak girişi (24 VDC veya 125 VDC uyarımı, yapılandırılabilir) |
| Çıkışlar | 12 röle çıkışı (kuru kontaklar, genellikle 24 VDC veya 125 VDC) |
| İletişim Arayüzleri | Mark VI sistem backplane, VME veri yolu |
| Sinyal Koşullandırma | Dahili sinyal izolasyonu, girişler için debounce filtresi, çıkışlar için röle sürücü devresi |
| Doğruluk | Uygulanamaz (ayrık sinyal işleme) |
| Yedeklilik | Yedekli değil (simpleks konfigürasyon) |
| Diagnostik | LED durum göstergeleri, kontrol sistemine hata raporlama |
| Uyumluluk | GE Mark VI türbin kontrol sistemleri |
| Güç Kaynağı | 5 VDC, 24 VDC (Mark VI backplane’den), kontaklar/röleler için harici uyarım |
| Güç Tüketimi | 6 W maks (tipik, harici röle gücü hariç) |
| Çevresel Özellikler | Çalışma Sıcaklığı: -30°C ila +65°C Depolama Sıcaklığı: -40°C ila +85°C Bağıl Nem: %5 ila %95 yoğuşmasız |
| Kasa | IP20 (açık, kontrol kabininde monte) |
| Boyutlar | Yaklaşık 233 mm (Y) x 160 mm (G) x 40 mm (D) |
| Ağırlık | Yaklaşık 0.6 kg |
| Montaj | Mark VI VME rafına takılır |
| Sertifikalar | CE, UL, cULus, RoHS |
