Product Description

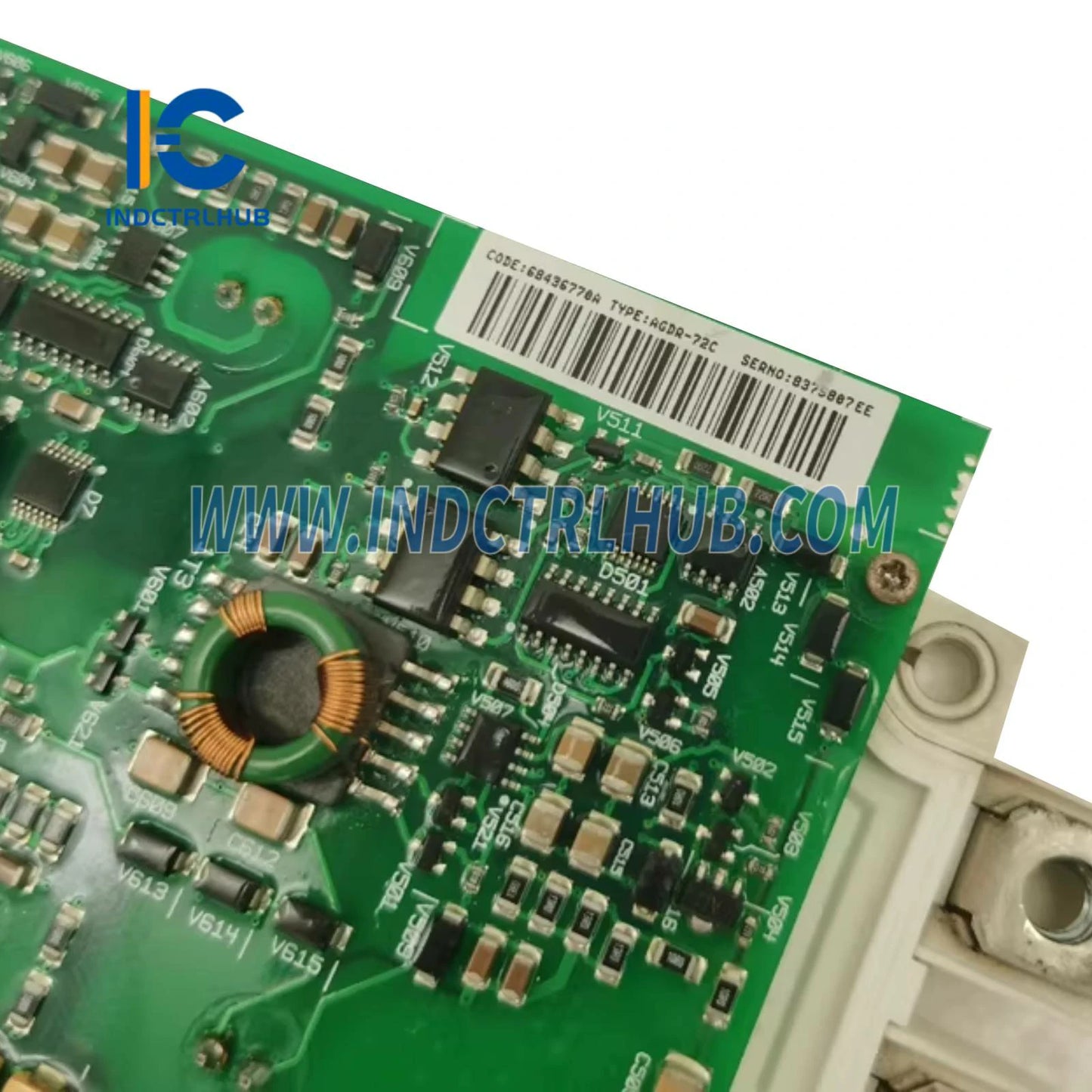

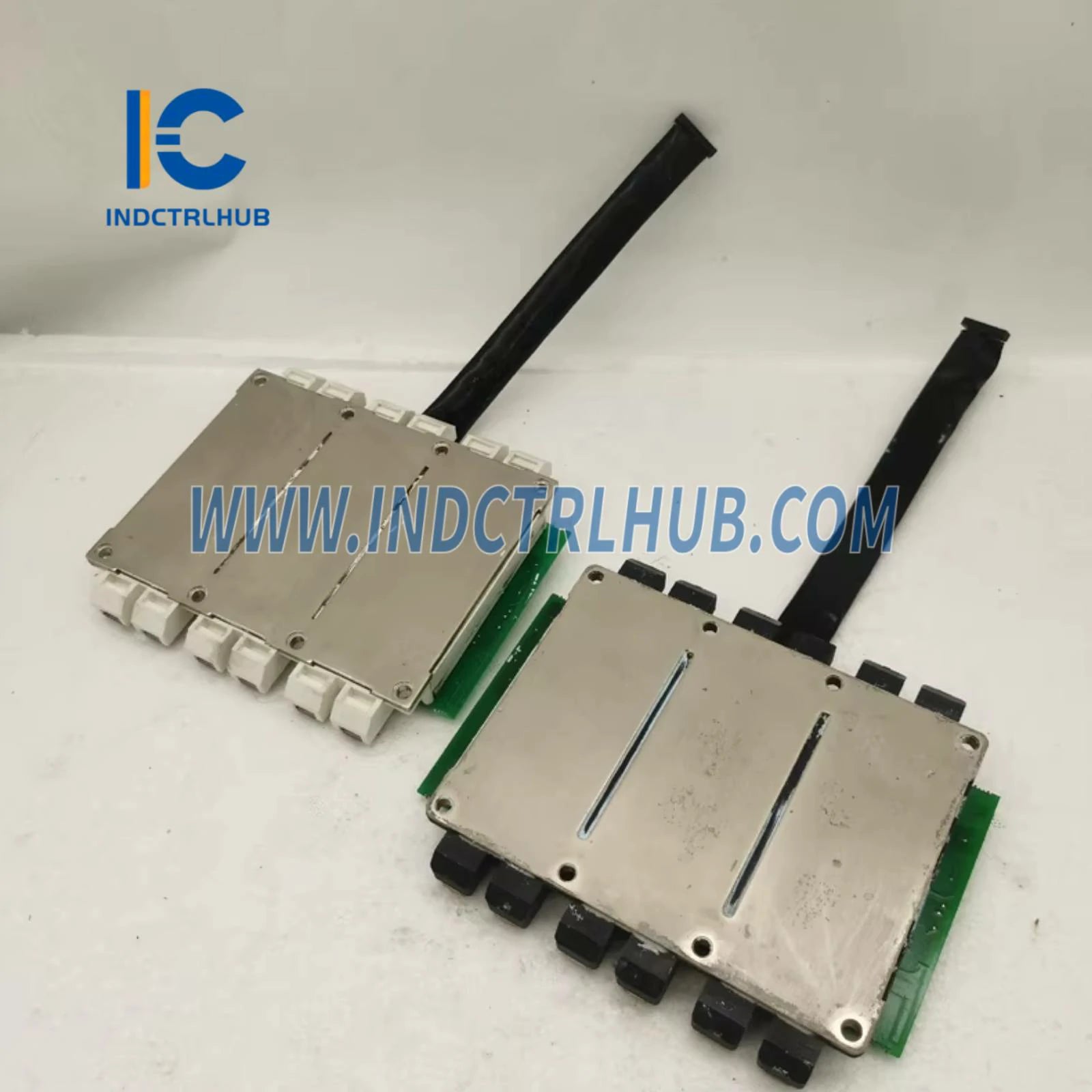

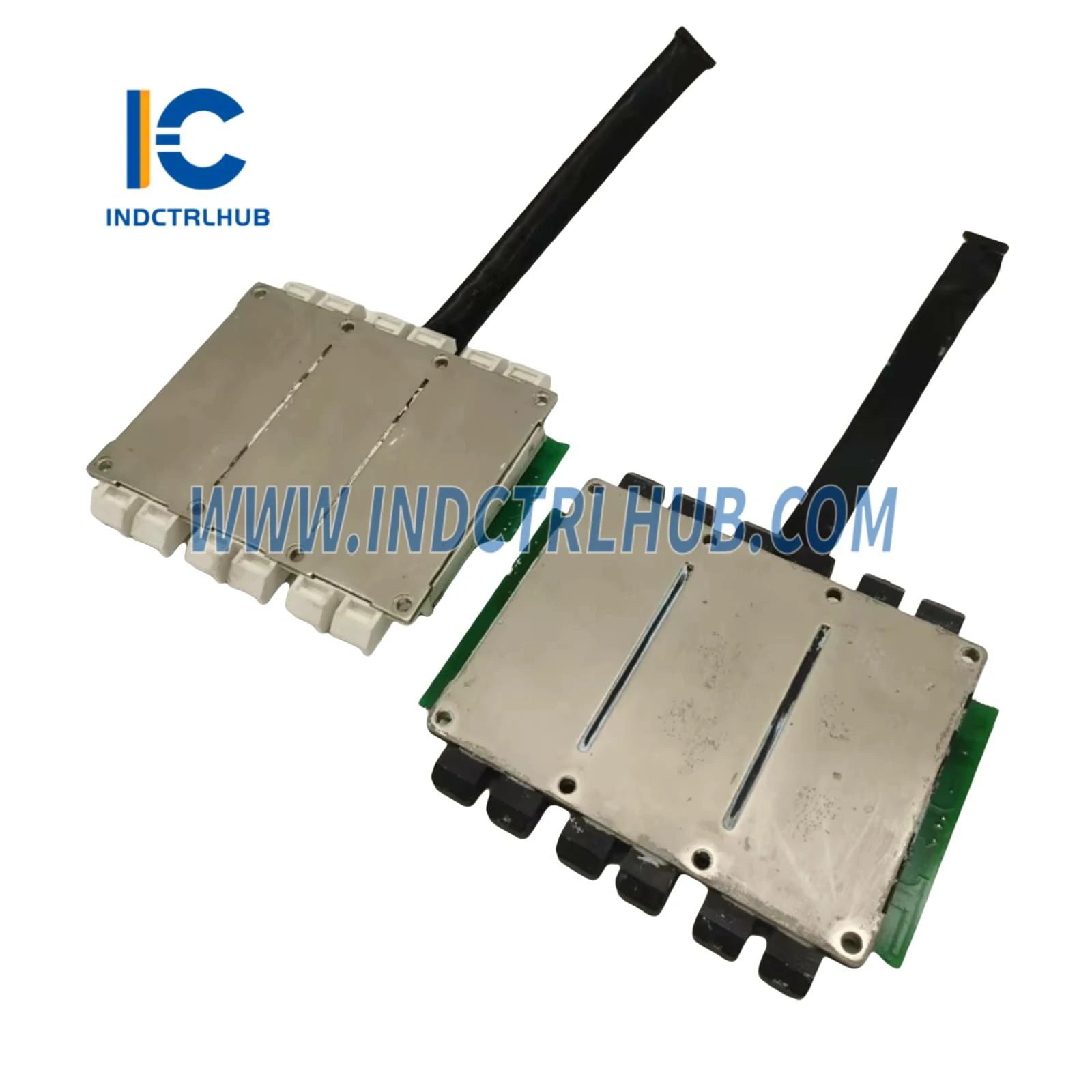

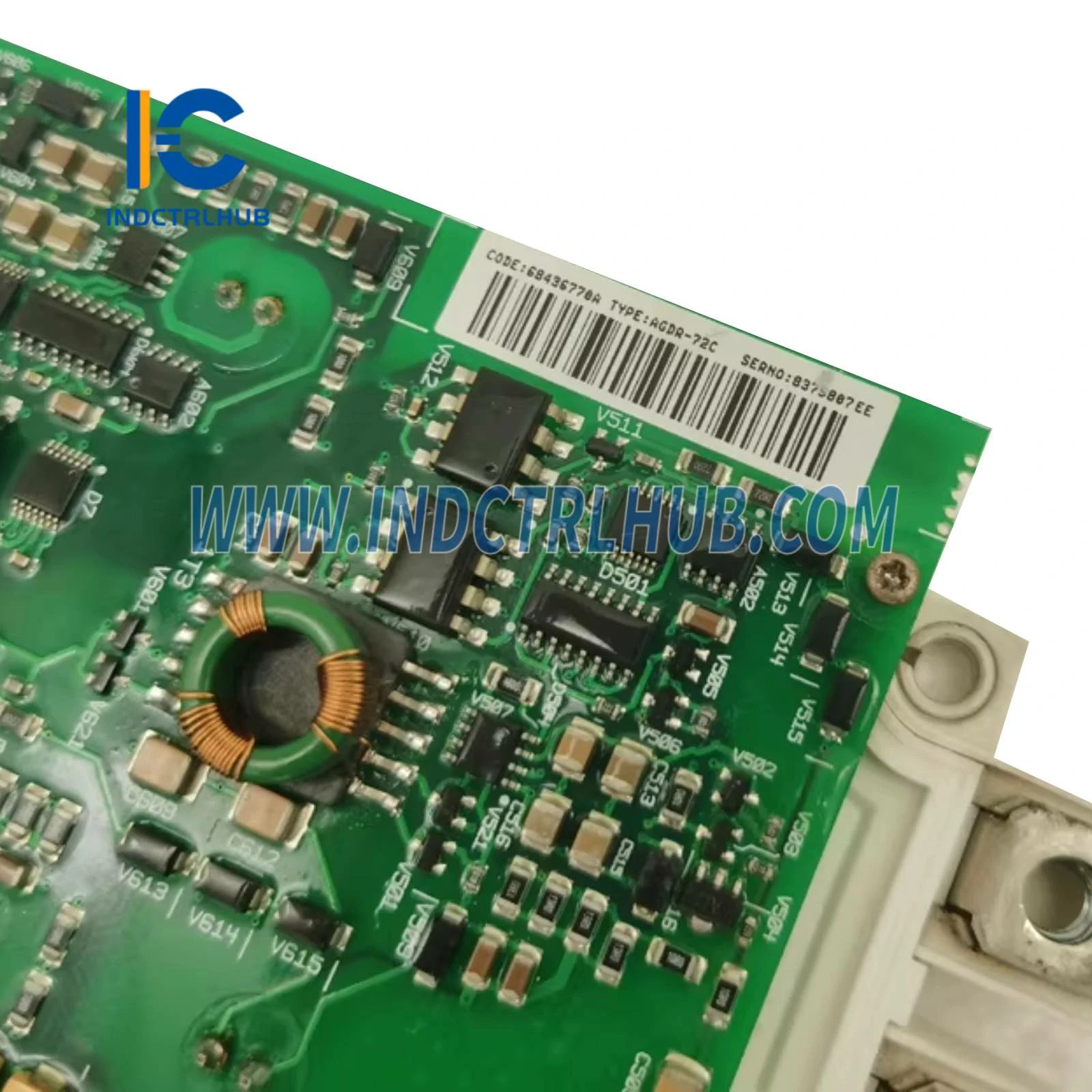

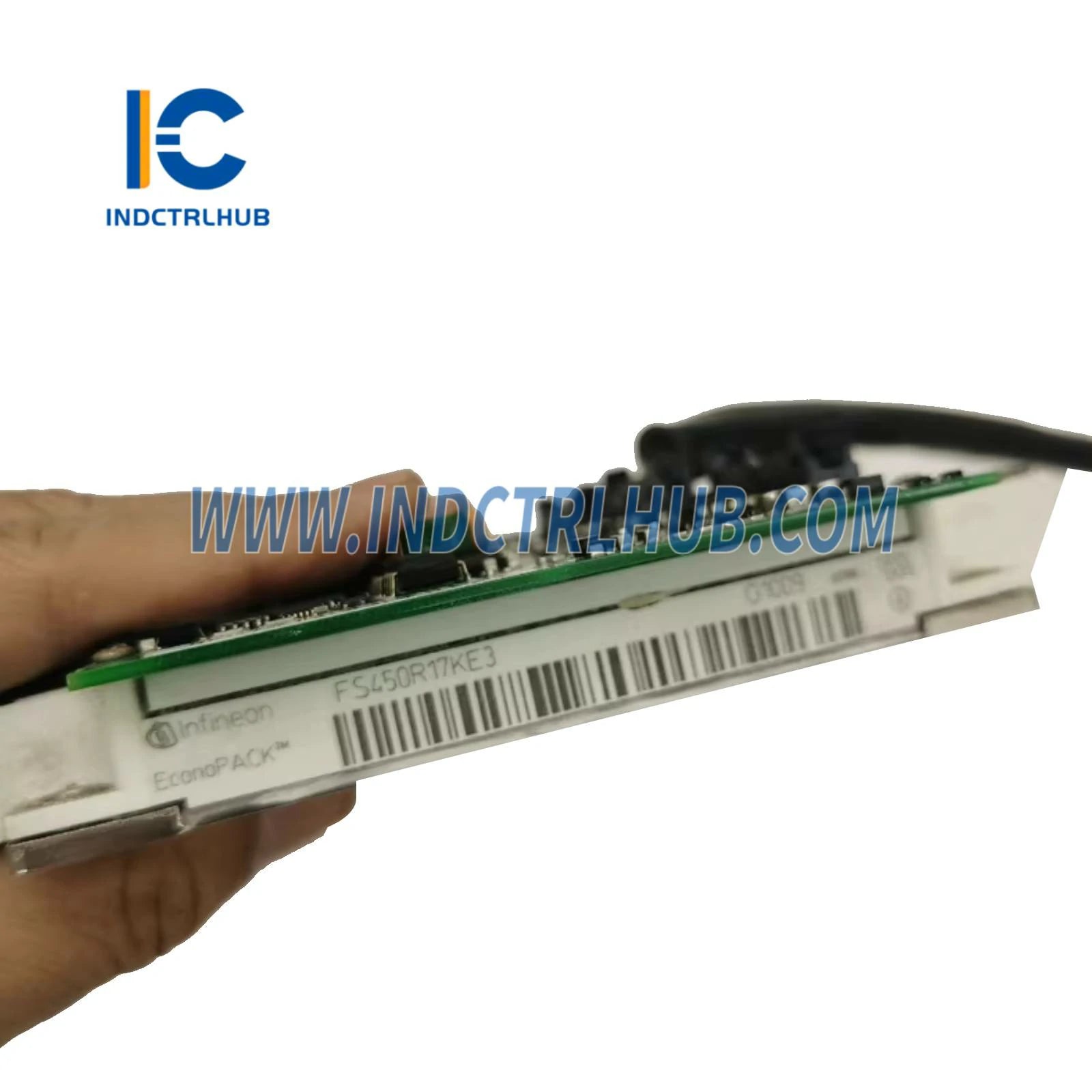

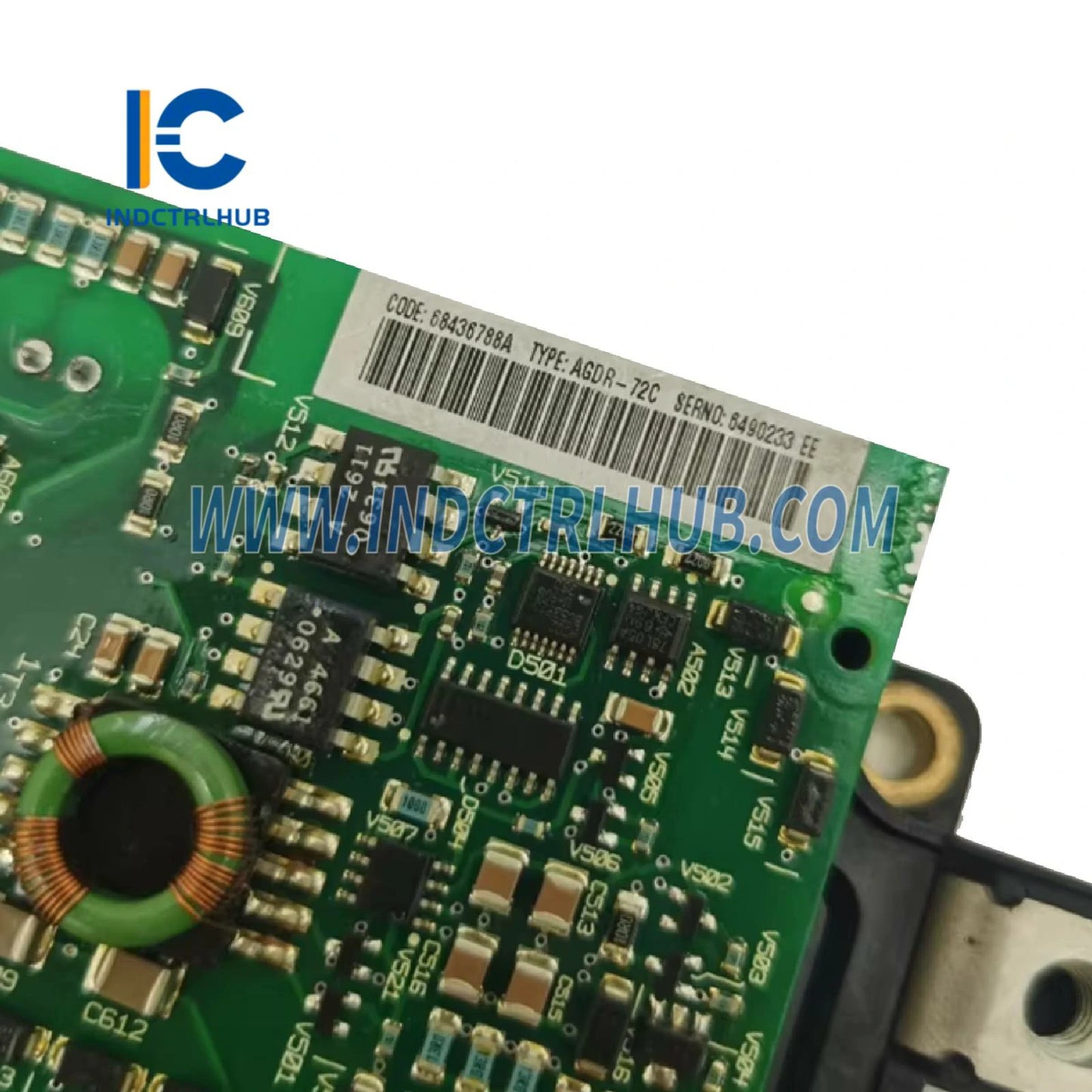

ABB FS450R17KE3/AGDR-72C IGBT Modülü ve Sürücü
Ürün Genel Bakışı
- ABB FS450R17KE3/AGDR-72C, verimli güç anahtarlama ve kontrol gerektiren endüstriyel uygulamalar için tasarlanmış entegre kapı sürücülü (AGDR-72C) yüksek güçlü İzoleli Kapı Bipolar Transistör (IGBT) Modülüdür. Orijinal olarak Infineon tarafından üretilen ve ABB tarafından dağıtılan FS450R17KE3 IGBT modülü, motor sürücüleri, invertörler, yenilenebilir enerji sistemleri (örneğin rüzgar ve güneş) ve çekiş sistemleri gibi yüksek voltaj uygulamaları için optimize edilmiş Econopack serisinin bir parçasıdır. AGDR-72C kapı sürücü, modülün performansını hassas kontrol ve gelişmiş koruma özellikleri sağlayarak artırır. Bu kombinasyon, güç üretimi, ulaşım ve ağır imalat gibi sektörlerde güvenilir ve yüksek verimli güç dönüşümü için yaygın olarak kullanılır.
Teknik Özellikler
- FS450R17KE3/AGDR-72C, endüstri kaynakları ve ABB/Infineon dokümantasyonuna göre aşağıdaki özelliklere sahiptir:
| Özellikler | Detaylar |
|---|---|
| Model/Parça Numarası | FS450R17KE3/AGDR-72C |
| Üretici | ABB (Infineon tarafından üretilen IGBT modülü) |
| Açıklama | Entegre Kapı Sürücülü IGBT Modülü |
| Seri | Econopack (FS450R17KE3), ABB Kapı Sürücüsü (AGDR-72C) |
| Fonksiyon | Motor sürücüleri, invertörler ve dönüştürücüler için hassas kapı kontrolü ile yüksek güçlü anahtarlama |
| FS450R17KE3 IGBT Modülü | |
| Yapılandırma | 6 paket (üç fazlı köprü, serbest dönme diyotlu 6 IGBT) |
| Gerilim Değeri (V_CES) | 1700 V (Kolektör-Emiter Voltajı) |
| Akım Değeri (I_C) | 450 A (25°C'de Nominal Kolektör Akımı) |
| Güç Dağılımı | 2500 W'a kadar (uygulamaya bağlı) |
| Anahtarlama Frekansı | 8 kHz'e kadar (motor sürücüleri için tipik) |
| İzolasyon Voltajı | 4000 V (RMS, 1 dakika) |
| Termal Direnç (R_th(j-c)) | Yaklaşık 0,05 K/W (diyot-kasa arası, her IGBT için) |
| AGDR-72C Kapı Sürücüsü | |
| Fonksiyon | IGBT modülü için kapı kontrolü, koruma ve izleme sağlar |
| Kapı Sürücü Voltajı | ±15 V (tipik) |
| Koruma Özellikleri | Aşırı akım, kısa devre, aşırı gerilim, aşırı sıcaklık, doygunluk dışı algılama |
| Kontrol Arayüzü | PWM girişi, hata geri bildirim sinyalleri |
| Sürücü için Güç Kaynağı | 24 VDC (harici besleme gereklidir) |
| Genel Özellikler | |
| Soğutma | Zorunlu hava veya sıvı soğutma gereklidir |
| Çalışma Bağlantı Sıcaklığı | -40°C ila +150°C (-40°F ila +302°F) |
| Çevresel Özellikler | Çalışma Sıcaklığı: -40°C ila +85°C (-40°F ila +185°F) Depolama Sıcaklığı: -40°C ila +125°C (-40°F ila +257°F) Bağıl Nem: %5 ila %95 yoğuşmasız Titreşimlere uygun: IEC 60068-2-6 |
| Paket Tipi | Ayrı AGDR-72C sürücü kartı ile Econopack modülü (FS450R17KE3) |
| Boyutlar | IGBT Modülü: Yaklaşık 150 mm (U) x 62 mm (G) x 17 mm (Y) Sürücü Kartı: Yaklaşık 100 mm (U) x 50 mm (G) x 20 mm (Y) |
| Ağırlık | IGBT Modülü: Yaklaşık 0,4–0,6 kg Sürücü Kartı: Yaklaşık 0,1–0,2 kg |
| Montaj | IGBT Modülü: Soğutucuya vida ile monte edilmiş Sürücü Kartı: IGBT modülünün yakınında veya kontrol kabininde monte edilmiş |
| Sertifikalar | CE, UL, RoHS uyumlu, IEC 60747 standartları |
