Product Description
Ürün Genel Bakış
| Alan | Detaylar |
|---|---|
| Üretici | Schneider Electric (Foxboro) |
| Parça Numarası | RH927AH (P0927AH'nin yerini alır) |

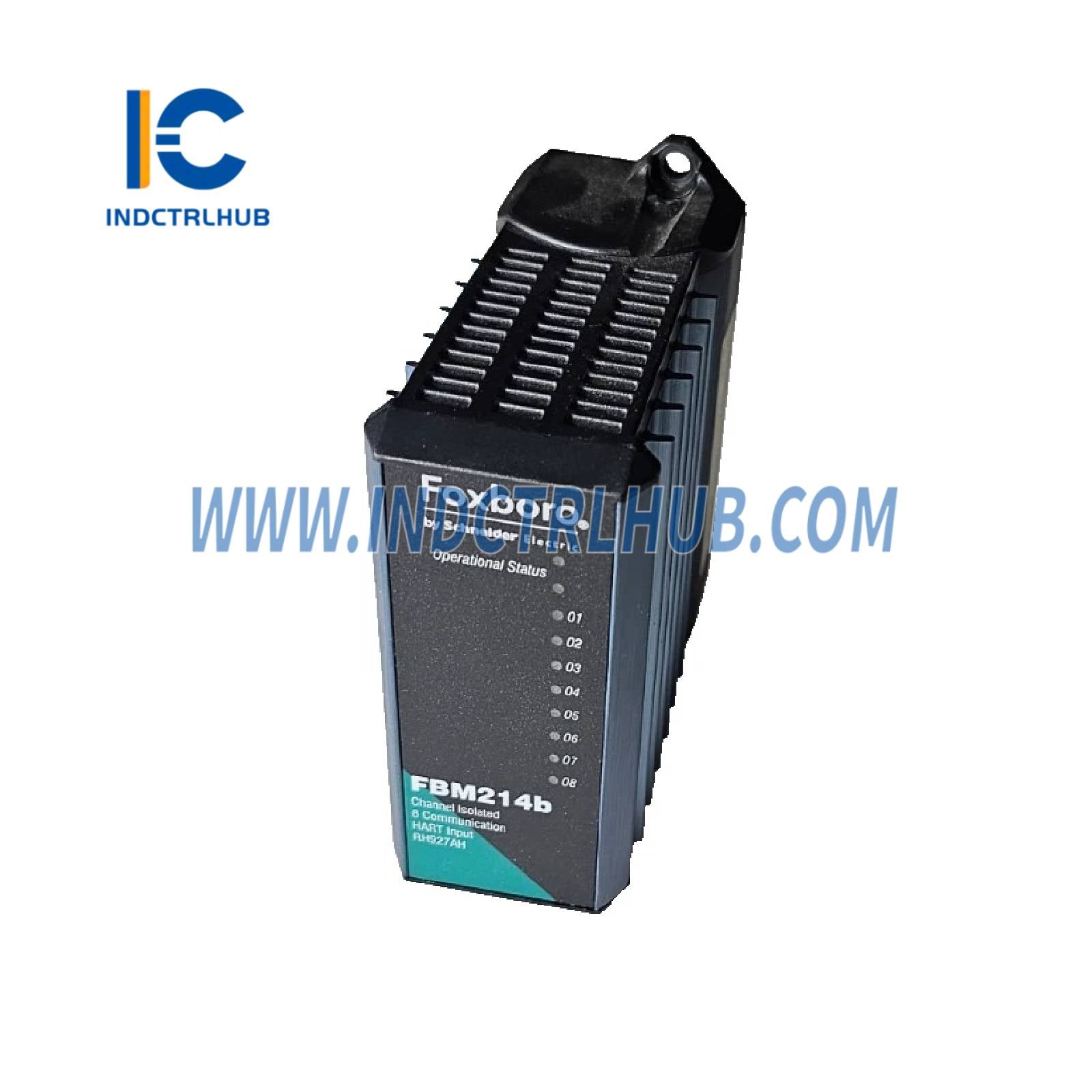

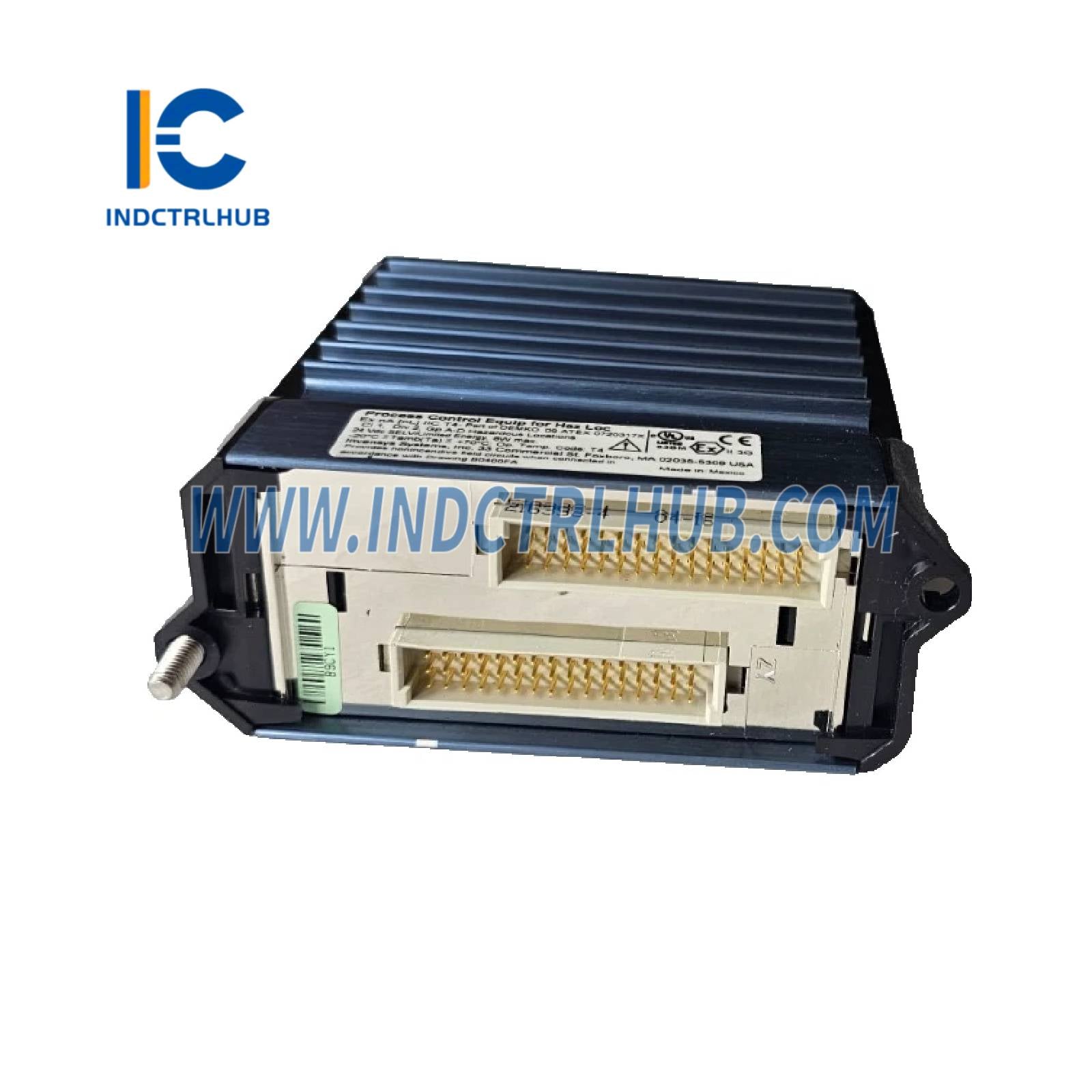

| Ürün Türü | FBM214b HART İletişim Giriş Modülü |
| Fonksiyon | HART iletişim desteği ile sekiz 4 ila 20 mA analog giriş kanalı |
| Sistem Uyumluluğu | Foxboro Evo Proses Otomasyon Sistemi, 200 Serisi Alt Sistem |
| İlgili Doküman | PSS 31H-2S214 |
Fonksiyonel Özellikler
| Özellik | Spesifikasyon |
|---|---|
| Giriş Kanalları | 8 ayrı izole kanal, her biri destekler: - Standart 4 ila 20 mA analog sinyal - 4 ila 20 mA üzerine bindirilmiş HART Frekans Kaydırmalı Anahtarlama (FSK) sinyali |
| HART Uyumluluğu | Versiyon 5, 6 veya 7 spesifikasyonlarına uygun HART cihazlarını destekler; nokta-noktaya, ana/uydu, asenkron, yarı çift yönlü 1200 baud hızında |
| HART İletişimi | - Saniyede 2 mesaj - Foxboro Evo sistem veritabanı entegrasyonu için evrensel komutları destekler - Evrensel, yaygın uygulama ve cihaz özel komutları için mesaj geçişi (patlama modu yok) - Foxcom ve HART protokolleri ile Akıllı Alan Cihazı Yapılandırıcısı (IFDC) kullanır |
| İletişim Arayüzü | - Kanal başına çift yönlü dijital iletişim için FSK modem - Hata kontrolü: byte başına parity, bir CRC kontrol byte'ı |
| Analog Giriş | - Algılama Direnci: 61.5 Ω nominal - Toplam Giriş Direnci: 280 Ω nominal - Giriş Direnci (TA ile): 282 Ω (harici beslemeli), 302 Ω (dahili beslemeli) - Doğruluk: Tam ölçeğin ±%0.03'ü (doğrusallık dışı dahil) - Sıcaklık Katsayısı: 50 ppm/°C - Çözünürlük: 15 bit - Güncelleme Hızı: 100 ms - Entegrasyon Süresi: 500 ms - Ortak Mod Redüksiyonu: 50 veya 60 Hz'de >100 dB - Normal Mod Redüksiyonu: 50 veya 60 Hz'de >35 dB |
| Döngü Güç Kaynağı | - Dahili: Kanal başına izole 24 V DC ±%10, 20.5 mA'de minimum 18.5 V DC, 20 Ω çıkış empedansı - Harici: Opsiyonel, 2+ kanal için parazit önlemek amacıyla Kablo Balun Modülü (RH903SV) gerektirir - Döngü Besleme Koruması: Kanal başına <37 mA ile sınırlı akım |
| Maksimum Mesafe | HART FSK fiziksel katman spesifikasyonu HCF_SPEC-54, Revizyon 8.1'e göre 3030 m (10,000 ft) kadar (intrinsik güvenlik bariyerleri ile azalmış) |
| Fieldbus İletişimi | FCM veya FCP ile yedekli 2 Mbps modül Fieldbus (yol A veya B) üzerinden iletişim |
| Yazılım Gereksinimleri | I/A Series v8.2 ila v8.8 veya Control Core Services v9.0 veya sonrası |
| Kalibrasyon | Modül veya sonlandırma montajı için gerekli değildir |
Fiziksel Özellikler
| Özellik | Spesifikasyon |
|---|---|
| Montaj | - Modül: Modüler taban plakaya (DIN rayı veya 19 inç raf, yatay/dikey) veya 100 Serisi dönüştürme montaj yapısına monte edilir - Sonlandırma Montajı: DIN rayına monte (32 mm veya 35 mm tipleri) |
| Ağırlık | - Modül: Yaklaşık 284 g (10 oz) - Sonlandırma Montajı (RH924JH): Yaklaşık 181 g (0.40 lb) |
| Boyutlar (Modül) | - Yükseklik: 102 mm (4 inç), montaj kulpları ile 114 mm (4.5 inç) - Genişlik: 45 mm (1.75 inç) - Derinlik: 104 mm (4.11 inç) |

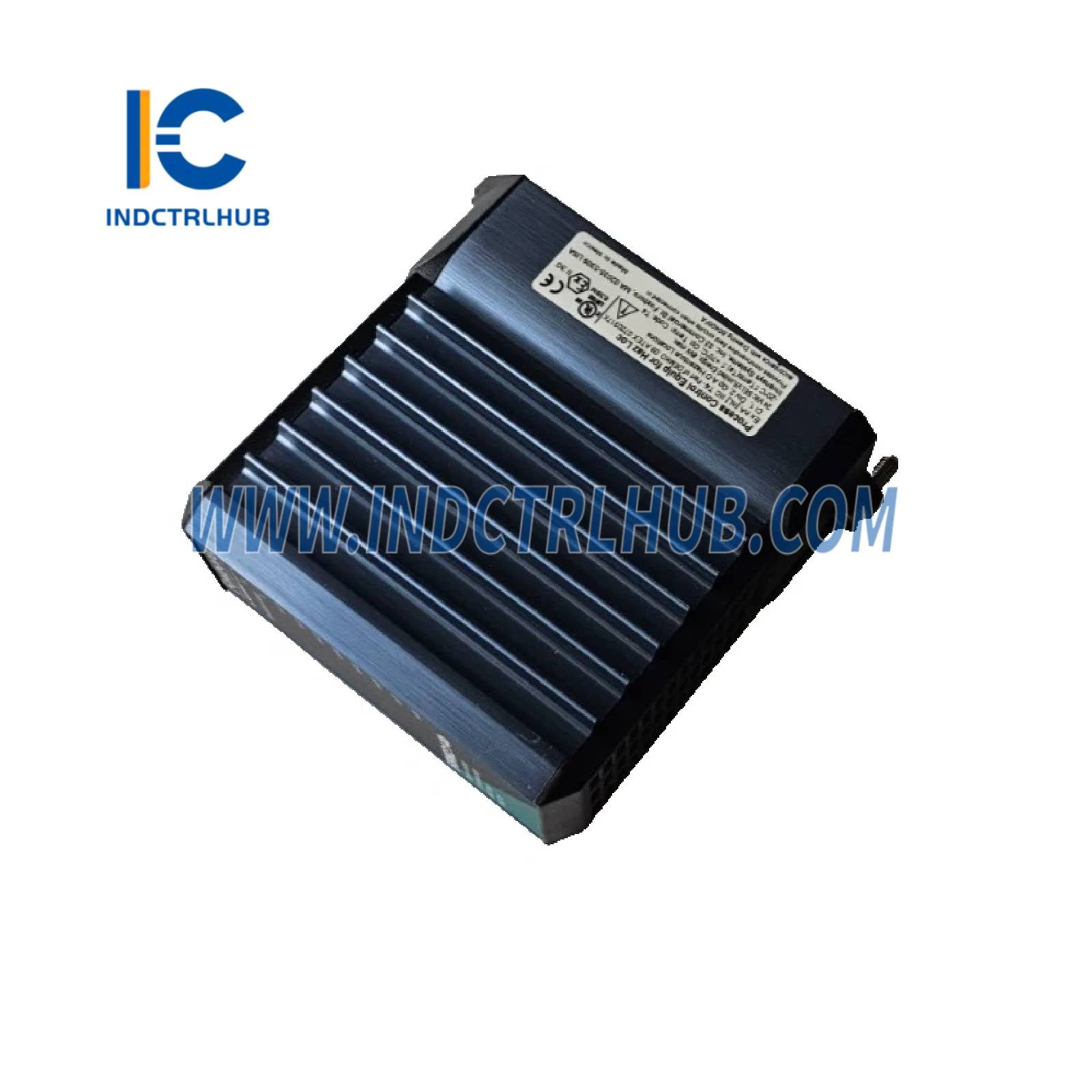

| Yapı | - Modül: Dayanıklı ekstrüde alüminyum dış yüzey - Sonlandırma Montajı (RH924JH): Poliamid (PA), sıkıştırmalı vida terminalleri |

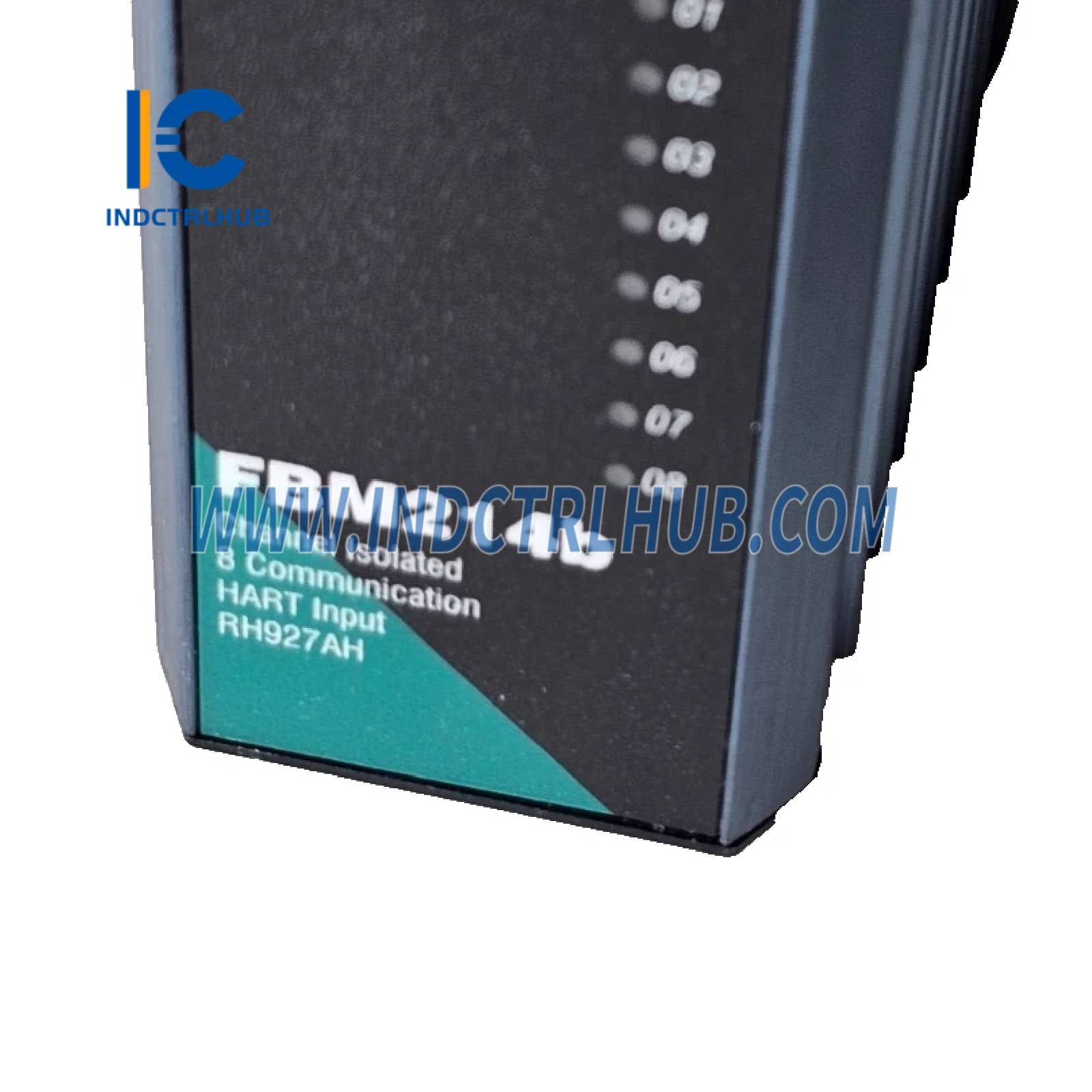

| Görsel Göstergeler | Çalışma durumu ve kanal iletişim aktivitesi için LED'ler |
Çevresel Özellikler
| Parametre | Çalışma | Depolama |
|---|---|---|
| Sıcaklık | -20 ila +70°C (-4 ila +158°F) | -40 ila +70°C (-40 ila +158°F) |
| Bağıl Nem | %5 ila %95 (yoğuşmasız) | %5 ila %95 (yoğuşmasız) |
| Rakım | -300 ila +3,000 m (-1,000 ila +10,000 ft) | -300 ila +12,000 m (-1,000 ila +40,000 ft) |
| Titreşim | 5 ila 500 Hz aralığında 7.5 m/s² (0.75 g) | - |
| Kirlenme | ISA S71.04, EIA 364-65 Sınıf G3 (Zorlu) | - |
Güç Özellikleri
| Özellik | Spesifikasyon |
|---|---|
| Giriş Voltajı | 24 V DC +%5, -%10 (yedekli) |
| Tüketim | 7 W (maksimum) |
| Isı Dağılımı | 4 W (maksimum) |
Regülasyon Uyumluluğu
| Sertifika Türü | Detaylar |
|---|---|
| Elektromanyetik Uyumluluk (EMC) | - Avrupa EMC Direktifi 2004/108/EC ve 2014/30/EU - EN61326-1:2013 Sınıf A Emisyonlar ve Endüstriyel Bağışıklık Seviyeleri karşılanır |

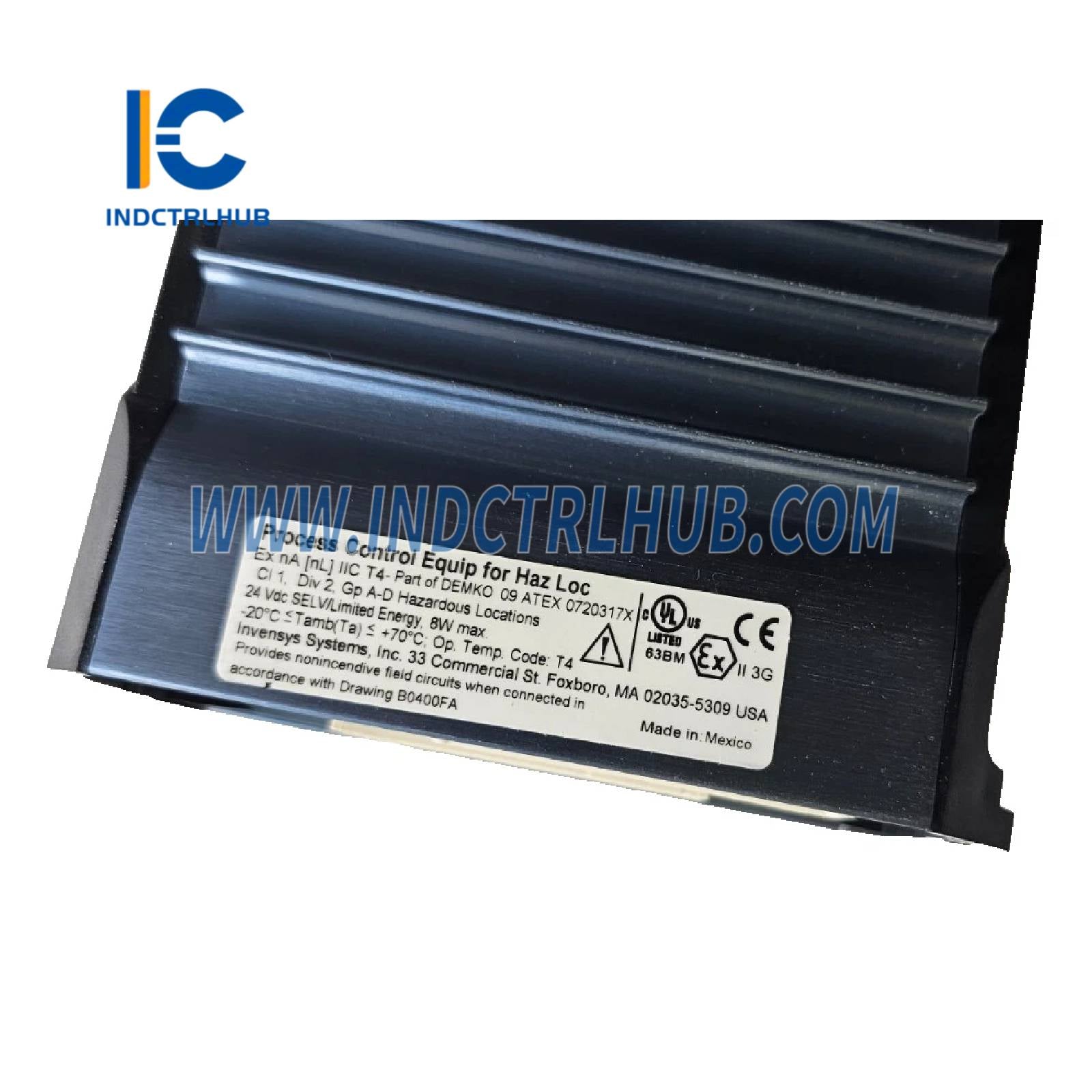

| Ürün Güvenliği | - Belirtilen Foxboro Evo işlemci modüllerine (B0400FA'ya göre) bağlıyken Sınıf I, Grup A-D, Bölüm 2, T4 için UL/UL-C listeli - Bölge 2 muhafazalar için DEMKO sertifikalı Ex nA IIC T4 - NEC Madde 725 ve CEC Bölüm 16'ya göre Sınıf 2 gereksinimlerini karşılar |
| RoHS Uyumluluğu | Avrupa RoHS Direktifi 2011/65/EU ile uyumludur |
| Denizcilik Sertifikası | ABS Tip Onaylı ve Bureau Veritas tarafından Çevresel Kategori EC31 için sertifikalı |
Sipariş Bilgileri
| Alan | Detaylar |
|---|---|
| Parça Numarası | RH927AH (FBM214b Modül) |
| İlgili Bileşenler | - Sonlandırma Montajı: RH924JH (PA, sıkıştırmalı, DIN rayına monte) - Sonlandırma Kabloları: Tip 1 (P/PVC: RH916DA-DJ, LSZH: RH928AA-AK) - Kablo Balun Modülü: RH903SV (CBM-4, 4 balun, harici güç kaynağı için) |
| İlgili Dokümanlar | - PSS 31H-2S214: FBM214b HART İletişim Giriş Modülü - B0400FA: Standart ve Kompakt 200 Serisi Alt Sistem Kullanıcı Kılavuzu - PSS 31H-2SBASPLT: Standart 200 Serisi Taban Plakaları - PSS 31H-2W4: 100 Serisi Yükseltme için Sonlandırma Montaj Adaptör Modülleri |
