Product Description
Genel bilgi
|
Alan |
Detaylar |
|---|---|
|
Üretici |
Foxboro |
|
Model/Parça Numarası |

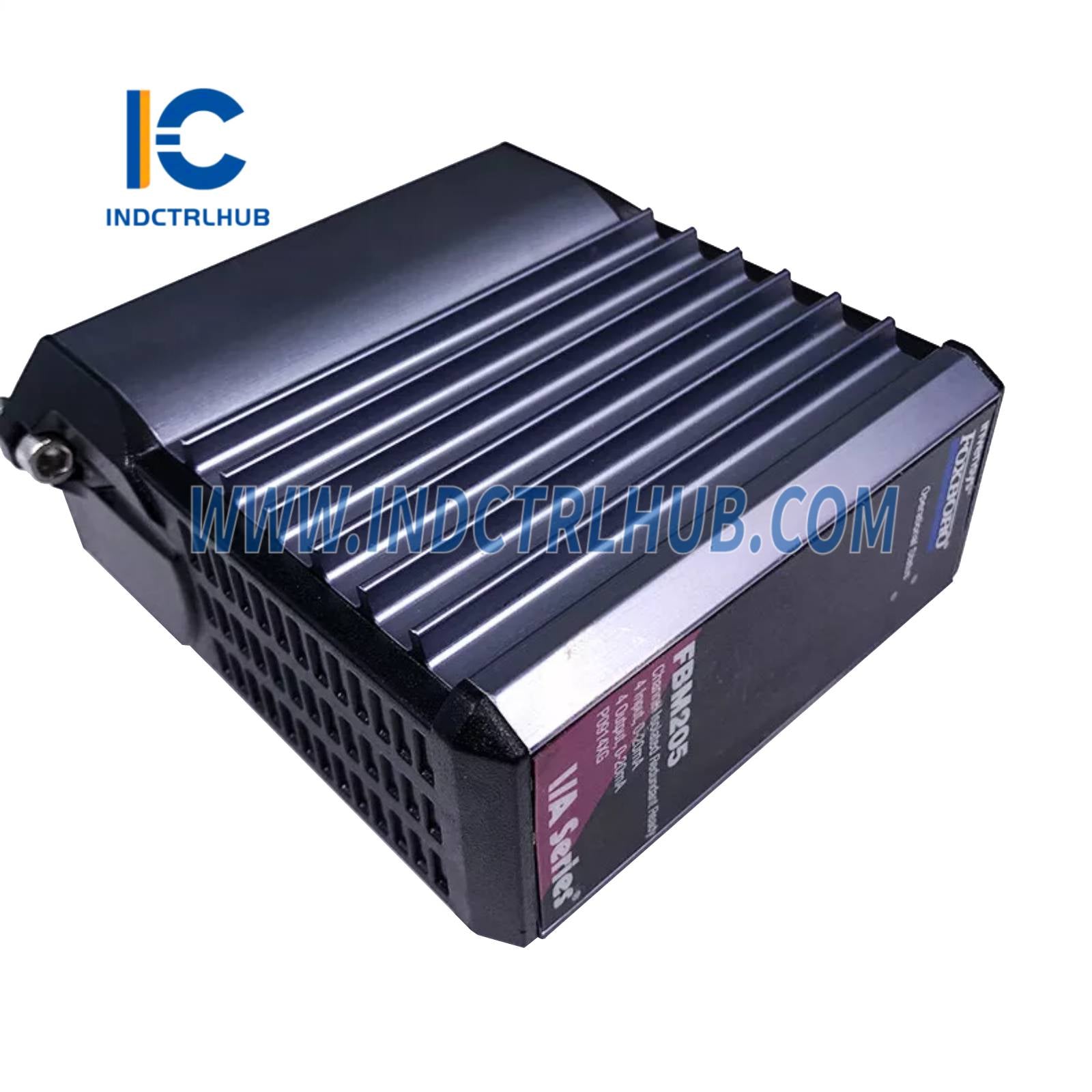

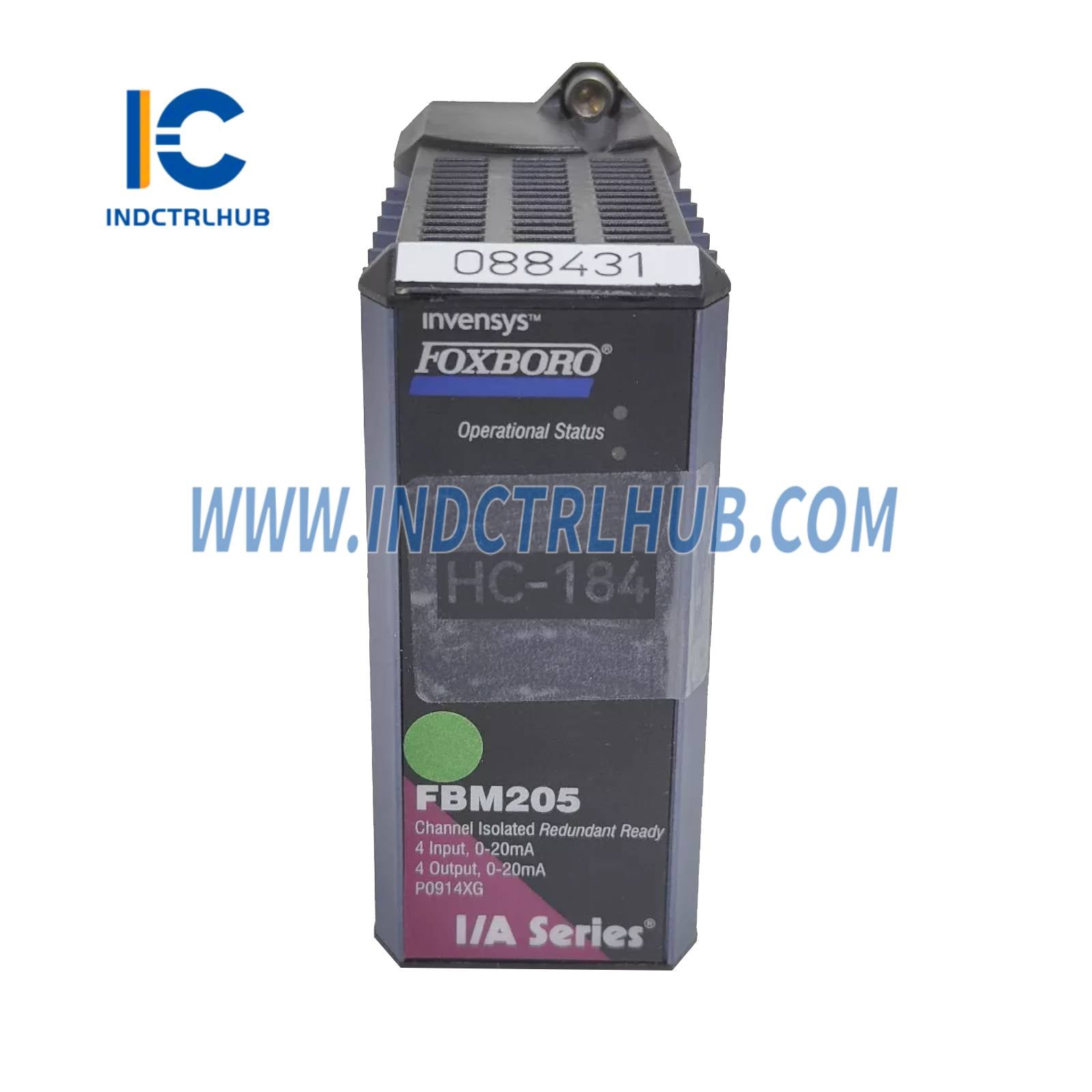

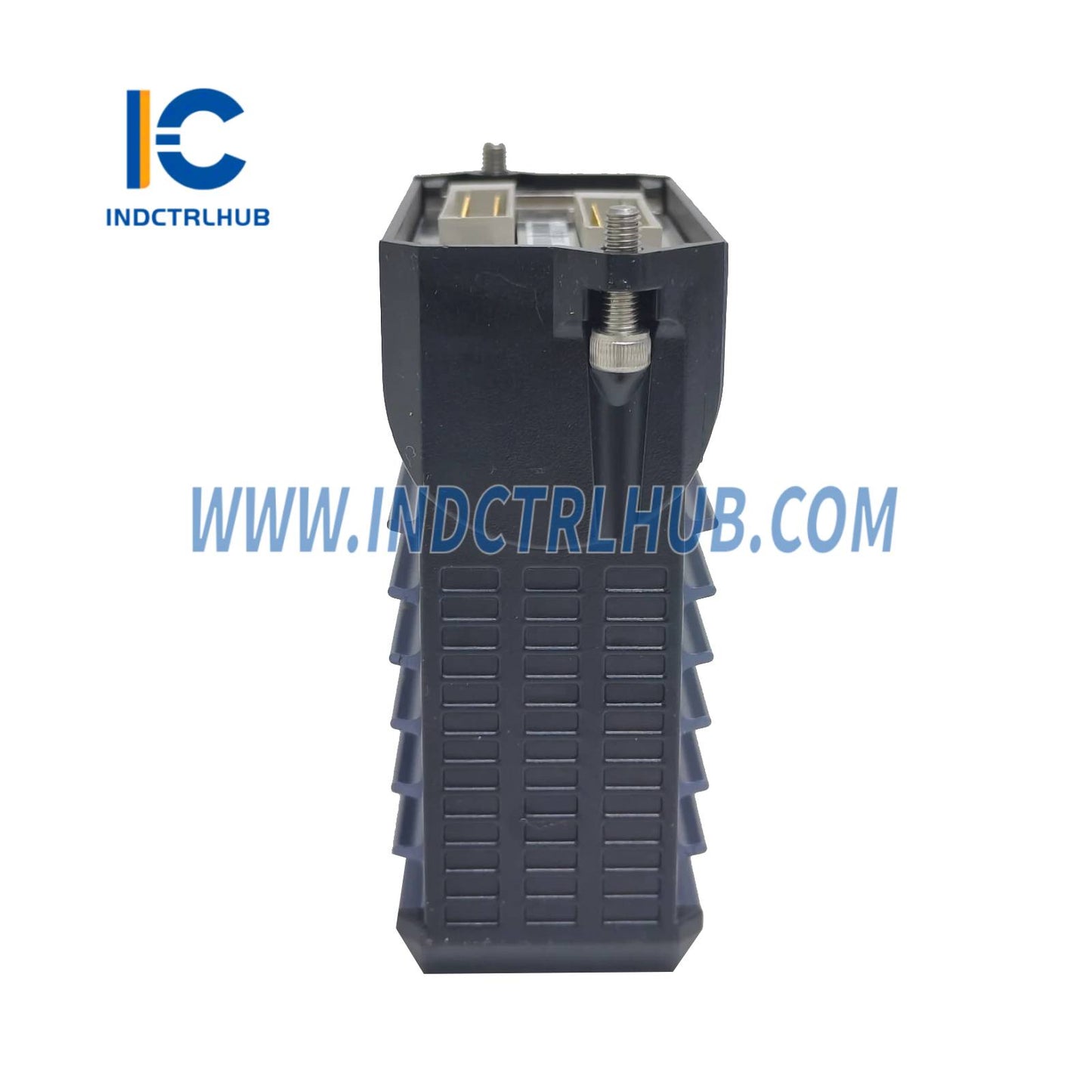

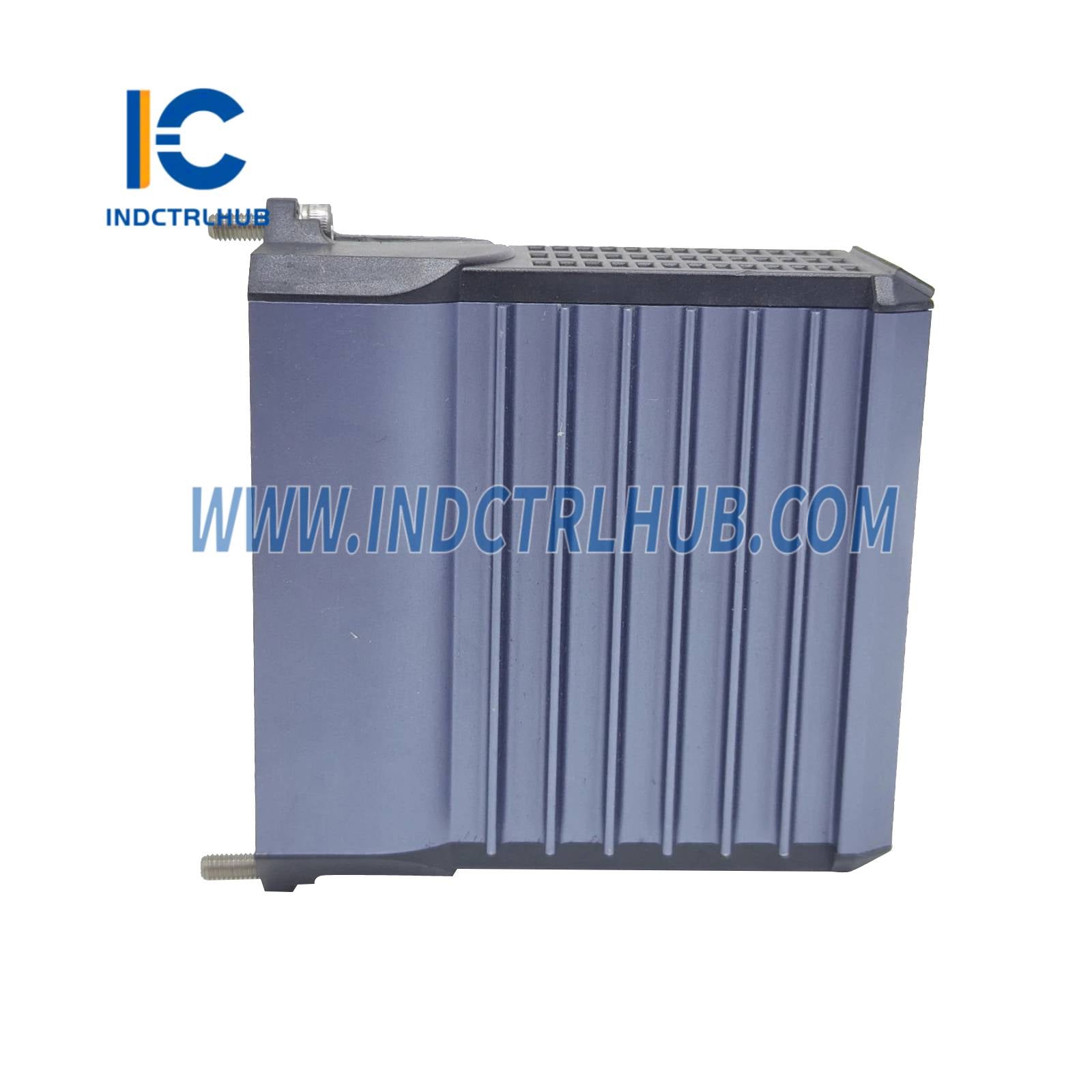

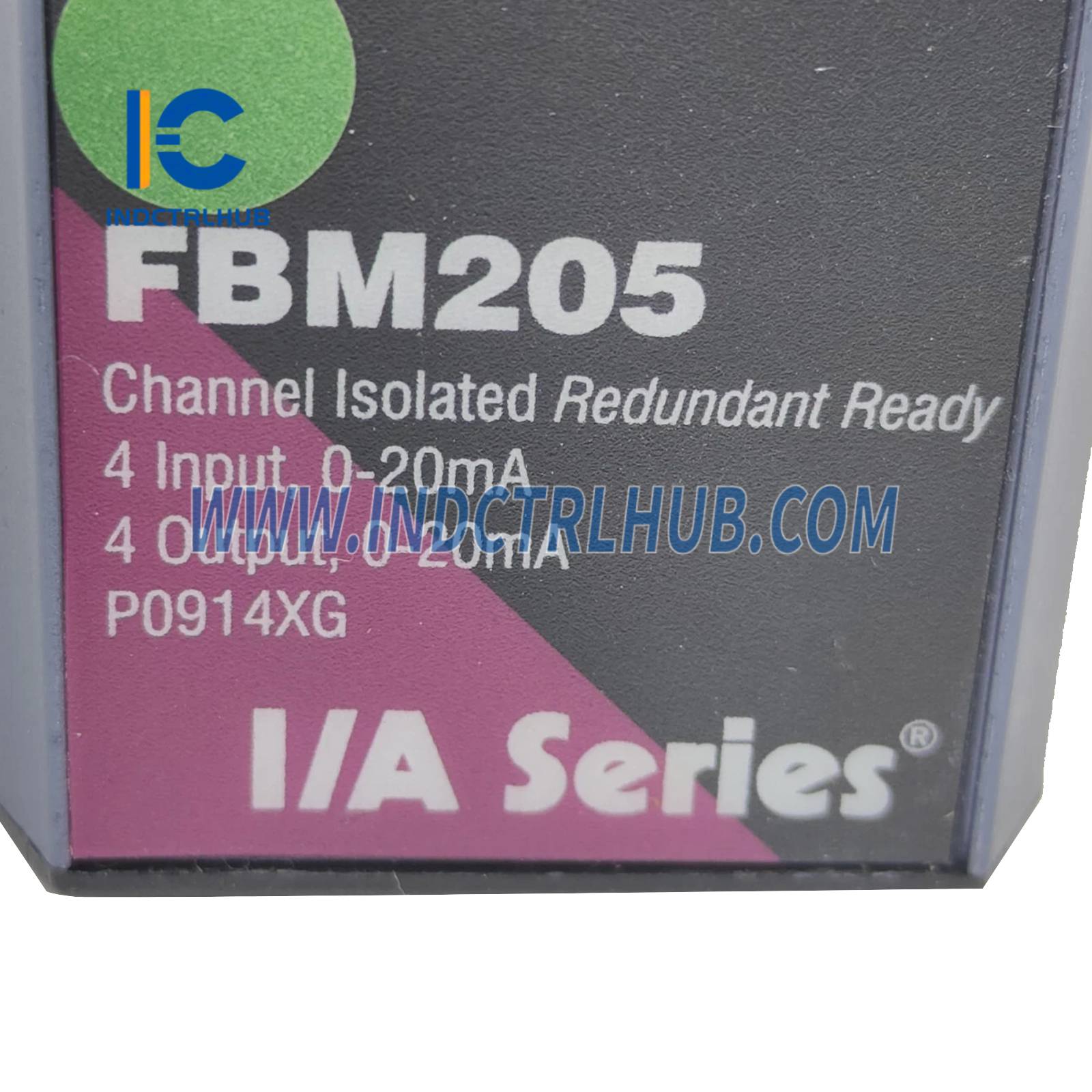

FBM205 (RH914XG, P0914XG'nin yerini alır) |
|
Tanım |
0 ila 20 mA Giriş/Çıkış Arayüz Modülü (Yedekli) |
Fonksiyonel Özellikler
|
Parametre |
Detaylar |
|---|---|
|
Giriş/Çıkış Kanalları |
4 analog giriş (0–20 mA), 4 analog çıkış (0–20 mA), hepsi yedekli |
|
Giriş/Çıkış Aralığı |
0 ila 20,4 mA dc |
|
Giriş Doğruluğu |
±%0,3 aralık (algılama direnç toleransı dahil) |
|
Giriş Sıcaklık Katsayısı |
±50 ppm/°C |
|
Giriş Empedansı |
60 Ω nominal |
|
Giriş A/D Dönüşümü |
Sigma-delta tekniği (kanal başına) |
|
Entegrasyon Dönemi |
Yazılım ile yapılandırılabilir |
|
Ortak Mod Bastırma |
>100 dB 50 veya 60 Hz'de |
|
Normal Mod Reddetme |
>95 dB 50 veya 60 Hz'de |
|
Girdi Döngüsü Koruması |
Akım sınırlı (<30 mA); kısa devre limiti ≈100 mA |
|
Çıkış Doğruluğu |
Açıklığın ±0,05%'i |
|
Çıkış Yükü |
750 Ω maksimum |
|
Çıkış Gecikmesi |
30 ms maksimum |
|
Çıkış Çözünürlüğü |
13 bit |
|
Çıkış Döngüsü Koruması |
Akım sınırlı (≈25 mA); FET kısa devre korumalı |

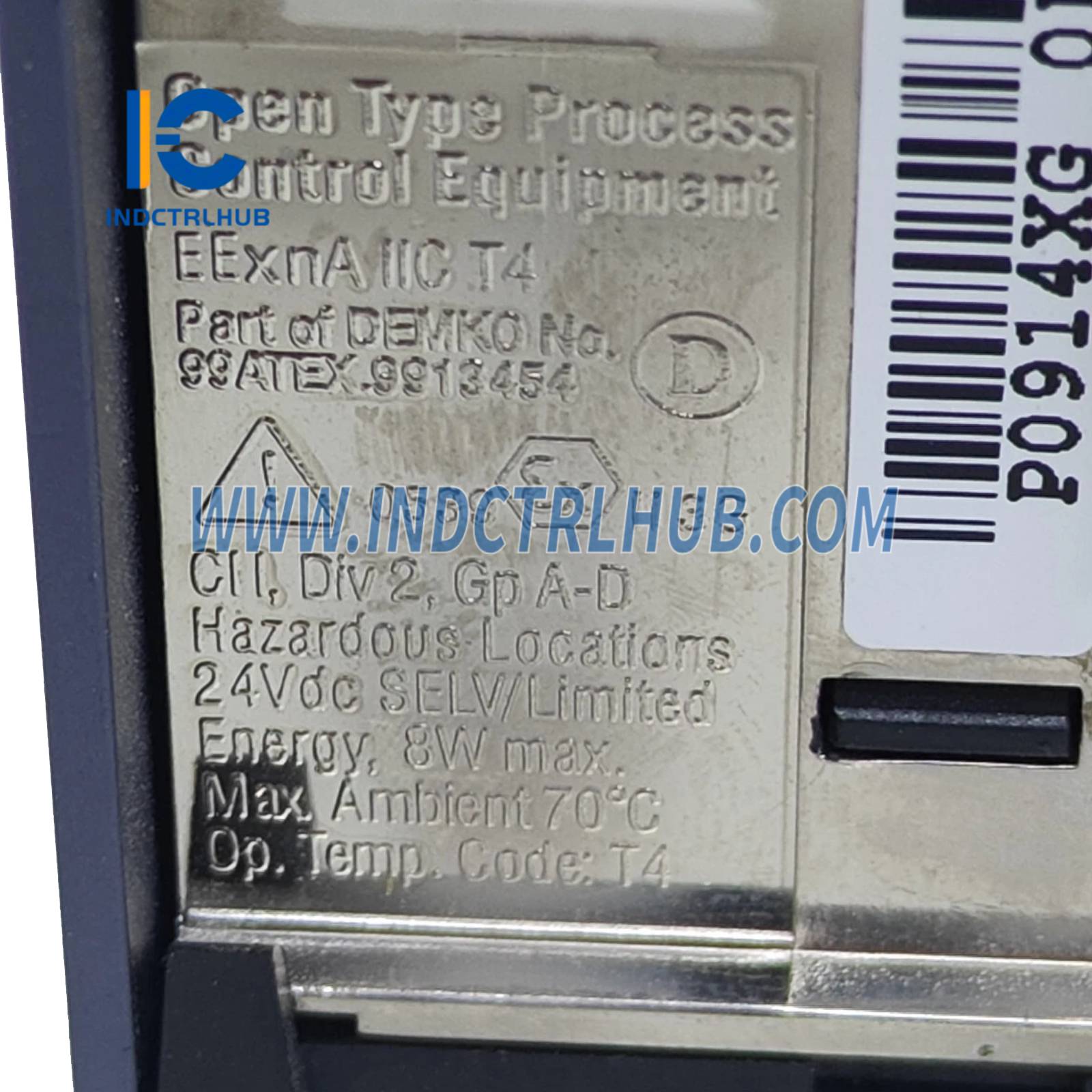

Çevresel Özellikler
|
Durum |
İşletim |
Depolamak |
|---|---|---|
|
Sıcaklık |
-20 ila +70°C (-4 ila +158°F) |
-40 ila +70°C (-40 ila +158°F) |
|
Nem |
%5 ila %95 RH (yoğuşmasız) |
%5 ila %95 RH (yoğuşmasız) |
|
Yükseklik |
-300 ila +3.000 m (-1.000 ila +10.000 ft) |
-300 ila +12.000 m (-1.000 ila +40.000 ft) |
|
Kirlenme |
ISA S71.04 Sınıf G3 (Zorlu) için uygundur |
|
|
Titreşim |
0,75 m/s² (5 ila 500 Hz) |
Fiziksel Özellikler
|
Parametre |
Detaylar |
|---|---|
|

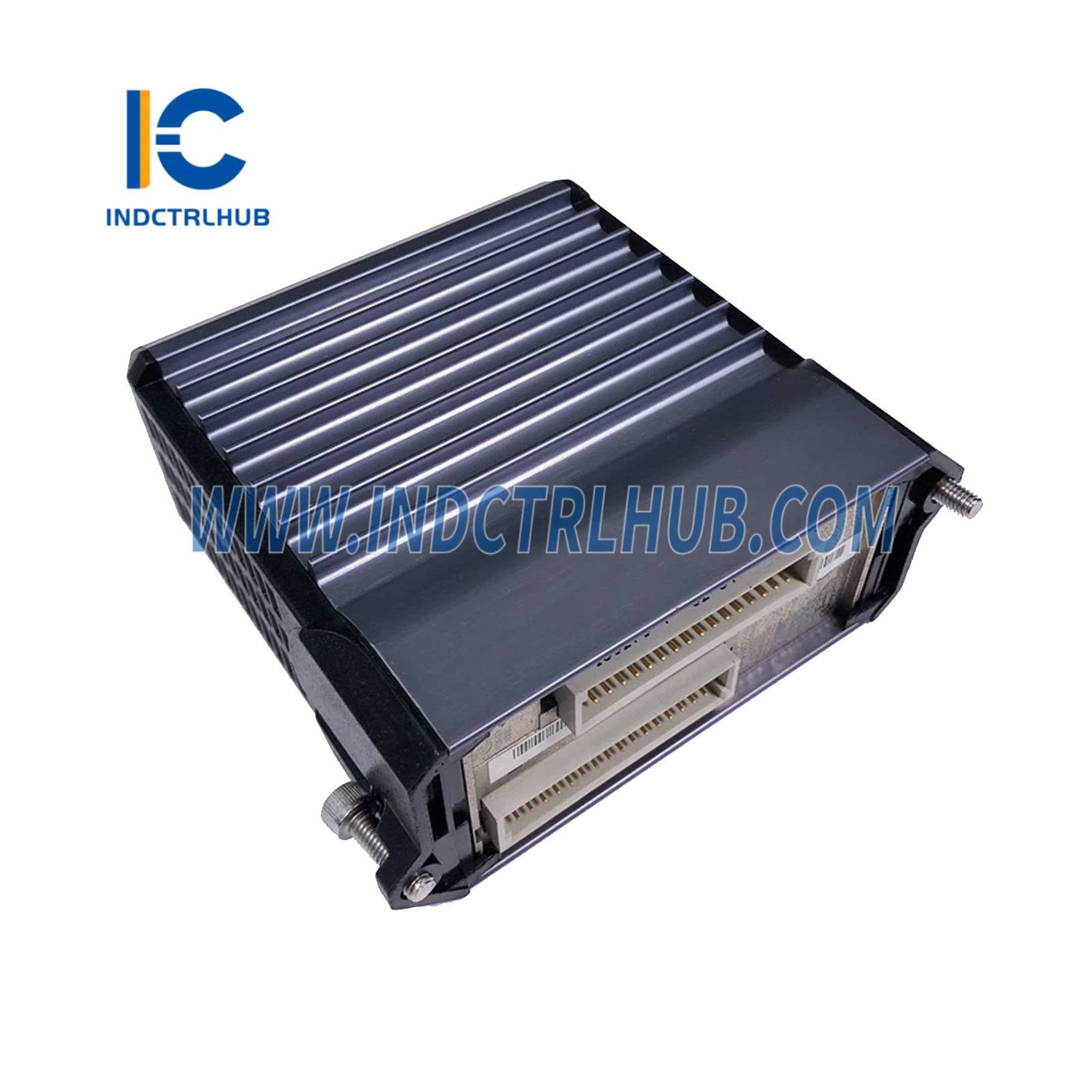

Montaj |
Taban plakası üzerinde (DIN rayı veya 19” raf) |
|
Modül Kütlesi |
Yaklaşık 284 g (10 oz) |
|
TA Kütlesi (Sıkıştırma) |
Yaklaşık 159 g (0,35 lb) |
|
TA Kütlesi (Halka Pabucu) |
Yaklaşık 204 g (0,45 lb) |
|

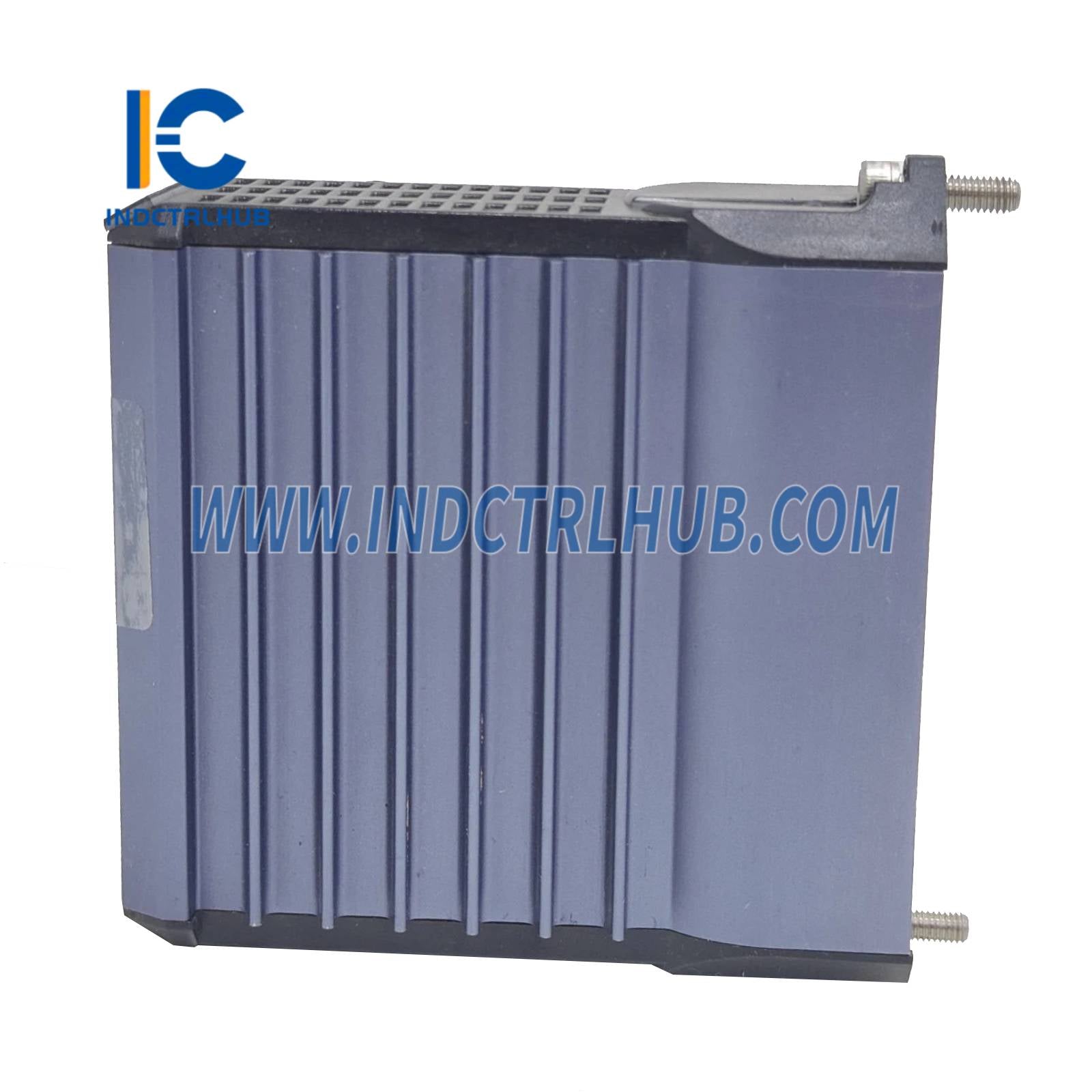

Modül Boyutları |
Y: 102–114 mm (4–4.5 in); G: 45 mm (1.75 in); D: 104 mm (4.11 in) |
|
Kablo Uzunluğu |
30 m'ye (98 ft) kadar |
|
Kablo Malzemeleri |
Poliüretan veya LSZH |
|

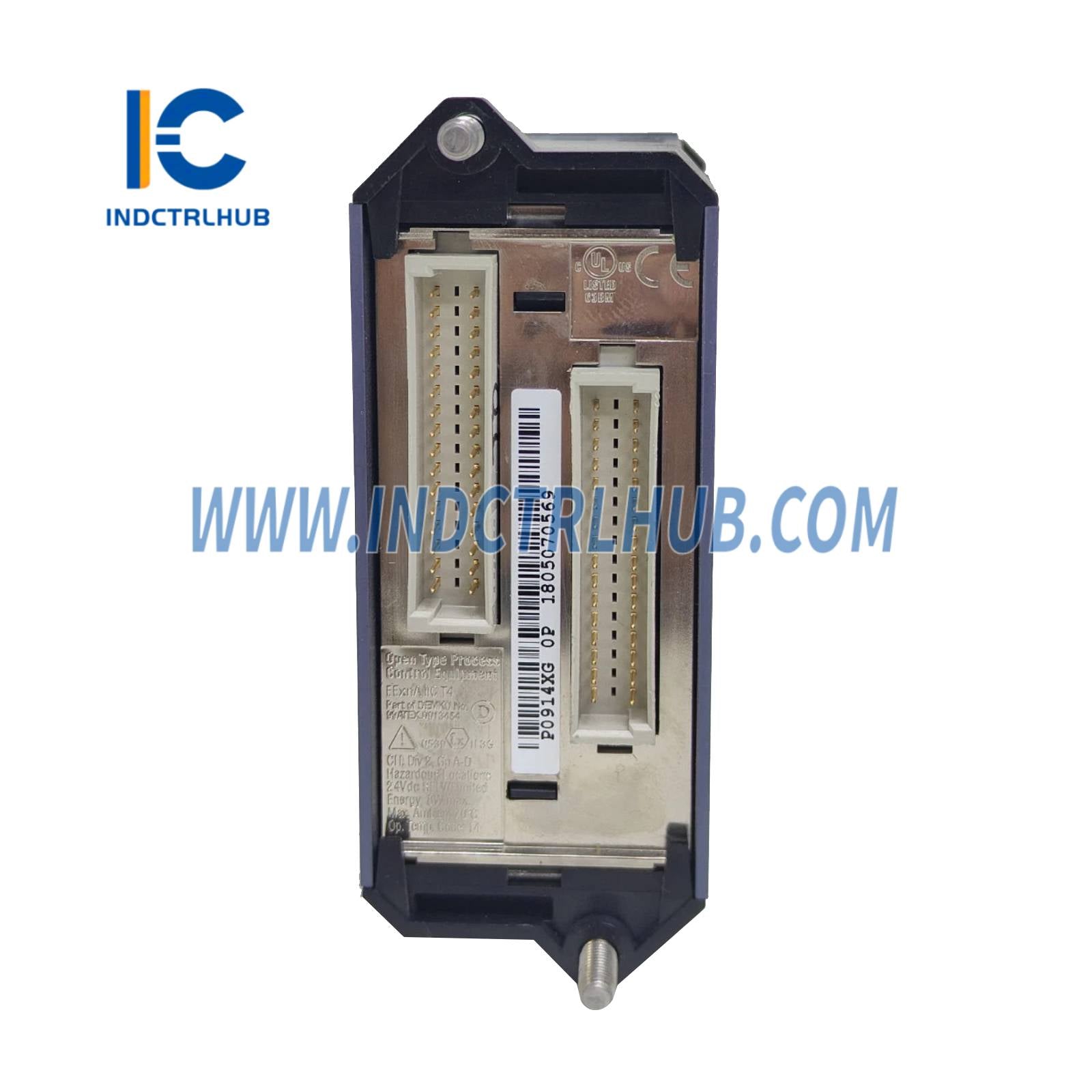

Kablo Konnektör Türü |
25 pinli erkek D-subminyatür |
|
Sonlandırma Kablo Türü |
Tip 1 (tam veri sayfasındaki Tablo 2'ye bakınız) |
İnşaat ve Bağlantılar
|
Bileşen |
Malzeme / Detaylar |
|---|---|
|
TA Malzemesi |
Poliamid (PA) |
|
Terminal Blokları |
Girişler ve çıkışlar için her biri 4 pozisyonlu 3 katman |
|
Baypas Jakları |
4 jak (RH917QW, P0917QW'nin yerini alır) |
|
Sıkıştırma Kablolaması |
0,2–4 mm² (katı/bükümlü), 24–12 AWG; Kelepçe: 0,2–2,5 mm² yakalı/yakalı olmayan |
|
Halka Lug Kablolaması |
#6 konnektörler (0,375 inç), 0,5–4 mm² (22–12 AWG) |
Sipariş Bilgileri
|
Bileşen |
Parça Numarası |
|---|---|
|
FBM205 Modülü |
RH914XG (P0914XG'nin yerini alır) |
|
Yedekli Bağdaştırıcı |
RH916NN (P0916NN'in yerini alır) |
|
Çıkış Bypass Jakları |
RH917QW (P0917QW'nin yerini alır) |
|
Sonlandırma Montajları |
Fonksiyonel spesifikasyona bakınız, sayfa 8 |
