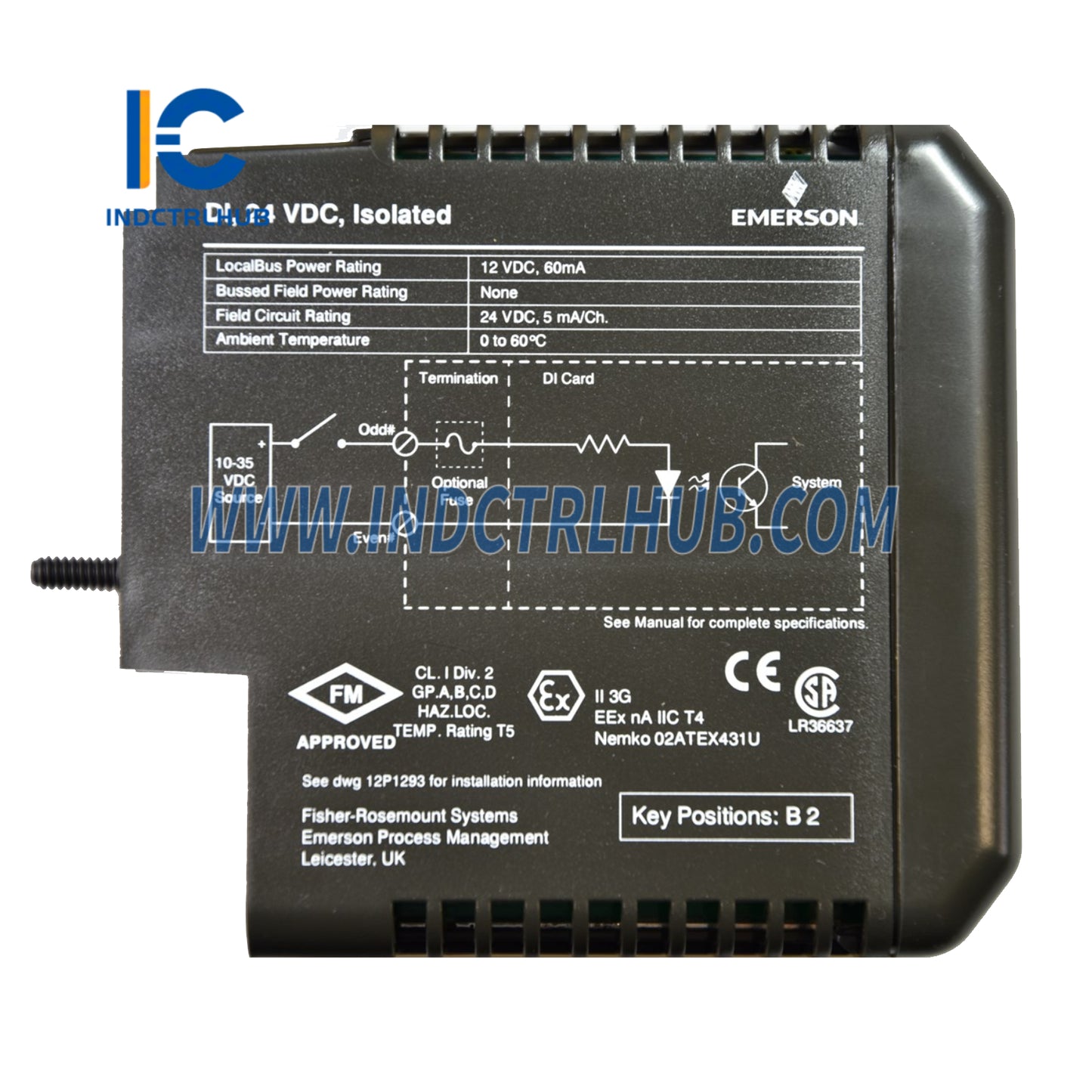

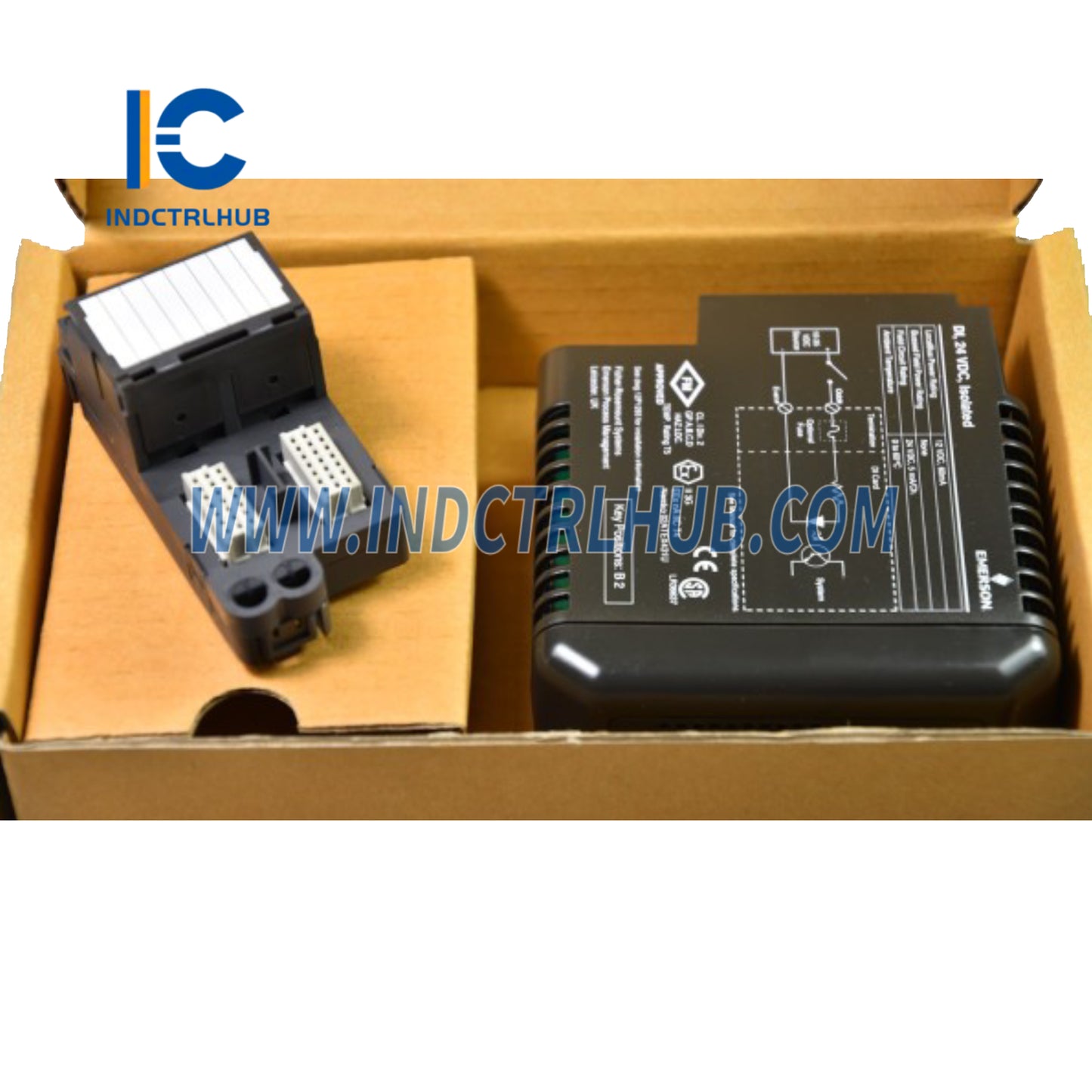

Product Description
～～～
Ürün Genel Bakışı
| Parametre | Detaylar |
|---|---|
| Ürün Adı | Seri 2 Plus için 32 Kanallı DI Terminal Bloğu |
| Model Numarası | VE4001S2T2B6 |
| Kategori | DeltaV M-serisi Geleneksel G/Ç - Ayrık Giriş Sonlandırma Blokları |
| İşlev | 32 kanallı Ayrık Giriş (DI) Plus kartı (24V DC, Kuru Kontak) için saha kablolamasını I/O arayüz taşıyıcısına bağlar |
| Sistem Uyumluluğu | DeltaV M-serisi Geleneksel I/O, M-serisi yatay veya VerticalPlus taşıyıcılarında 32 kanallı DI Plus kart (I/O kart anahtarlama E3) ile kullanılır; DeltaV v13.3.1 veya daha yüksek sürüm gerektirir |
Donanım Özellikleri
| Şartname | Değer |
|---|---|
| Tip | Terminal Bloğu, 32 kanallı |
| İlişkili G/Ç Kartı | Discrete Input Plus Kartı: 32 Kanal, 24V DC, Kuru Kontakt (I/O kart anahtarlama E3) |
| Kanal Sayısı | 32 kanalı destekler |
| Kablolama Uyumluluğu | Kuru kontak girişleri için saha kablolamasını bağlar (algılama: Açık için >2 mA, Kapalı için <0,25 mA) |
| Giriş Empedansı | 5 KΩ (yaklaşık) |
| Islatma Voltajı | 24V Doğru Akım |
| Alan Devre Gücü | Kart başına 24V DC (+%20/-%15) altında maksimum 150 mA |
| İzolasyon | Her kanal sistemden optik olarak izole edilmiştir, 1500V DC'ye kadar test edilmiştir |
| YerelOtobüs Güncel | Kart başına tipik 50 mA, maksimum 75 mA (12V DC nominal) |
| Anahtarlama | I/O kart anahtarlaması E3, doğru kart kurulumunu sağlar |
| Sonlandırma Hata Tespiti | Yedekli 40 pinli Mass DI Sonlandırma Bloğu ile desteklenmektedir |
Çevresel Özellikler
| Parametre | Değer |
|---|---|
| Çalışma Sıcaklığı | -40 ila 70°C (-40 ila 158°F) |
| Depolama Sıcaklığı | -40 ila 85°C (-40 ila 185°F) |
| Bağıl nem | %5 ila %95, yoğuşmasız |
| Havadan Bulaşan Kirleticiler | ISA-S71.04-1985 Sınıf G3, konformal kaplama |
| Koruma Derecesi | IP20 |
| Şok | 11 ms boyunca 10 g ½-dalga |
| Titreşim | 5 ila 16 Hz arasında 1 mm tepe-tepe; 16 ila 150 Hz arasında 0,5 g |
| Boyutlar (G/Ç Arayüzü) | Y 10.7 cm (4.2 in), G 4.1 cm (1.6 in), Derinlik 10.5 cm (4.1 in) |
Sertifikalar
| Standart | Detaylar |
|---|---|
| BU | EMC: EN 61326-1 |
| FM | FM 3600, FM 3611 |
| CSA | CSA C22.2 No. 213, CSA C22.2 No. 1010-1 |
| ATEX | EN60079-0, IEC60079-7, EN60079-15 |
| IEC-Örn | IEC60079-0, IEC60079-7, IEC60079-15 |
| Deniz | IACS E10, ABS Tasarım Değerlendirme Sertifikası, DNV Denizcilik Sertifikası |
Tehlikeli Alan Onayları
| Standart | Detaylar |
|---|---|
| Dışişleri Bakanı (ABD) | Sınıf I, Bölüm 2, Gruplar A, B, C, D, T4 |
| cFM (Kanada) | Sınıf I, Bölüm 2, Gruplar A, B, C, D, T4 |
| ATEX | II 3G Ex ec IIC T4 Gc, II 3G Ex nA nC IIC T4 Gc |
| IEC-Örn | II 3G Ex ec IIC T4 Gc, II 3G Ex nA nC IIC T4 Gc |
Fiziksel & Kurulum
| Parametre | Detaylar |
|---|---|
| Montaj | I/O arayüz taşıyıcısına monte edilir (DIN ray yüzey montajlı) |
| Kurulum Türü | Yüksek yoğunluklu kablolama için 32 kanallı terminal bloğu; I/O arayüz taşıyıcısına takılır |
| Kablolama | Saha tesisatı için 32-vidalı sonlandırmayı destekler; kütle sonlandırma çözümleriyle uyumludur |
| Anahtarlama Mekanizması | Yanlış kart takılmasını önlemek için 6 pozisyonlu (A-F, 1-6) anahtarlama direkleri (E3) |
| Kurulum Notları | Tehlikeli alanlar için uygun (Sınıf I, Bölüm 2, Bölge 2); kurulum talimatlarını izleyin |
İşlevsel Özellikler
| Özellik |
|---|
| 32 kanallı DI Plus kartı (24V DC, Kuru Kontak) için yüksek yoğunluklu kablolamayı kolaylaştırır |
| Algılama seviyeleri ile kuru kontak girişlerini destekler: >2 mA (Açık), <0.25 mA (Kapalı) |
| Geliştirilmiş güvenlik ve güvenilirlik için optik olarak izole edilmiş kanallar (1500V DC) |
| Yedekli 40 pinli Mass DI Termination Bloğu ve M-serisi Mass Bağlantı Çözümleri veya P+F HiC IS bariyerleri ile Sonlandırma Hatası Tespiti destekler |
| M-serisi yatay veya VerticalPlus taşıyıcılarla uyumlu |
| I/O arayüz taşıyıcısında tak ve çalıştır kurulumu, kurulum süresini azaltır |
| Anahtarlama mekanizması (E3), doğru G/Ç kartı kurulumunu sağlar |
| Süreç kesintisi olmadan çevrimiçi ekipman eklemelerini destekler |
| ATEX/IEC-Ex ve FM/CSA sertifikalarına sahip tehlikeli alanlar için uygundur |
| DI Plus kart uyumluluğu için DeltaV v13.3.1 veya daha yüksek sürüm gerektirir |
Sipariş Bilgileri
| Tanım | Model Numarası |
|---|---|
| Discrete Input Plus Kartı: 32 Kanal, 24V DC, Kuru Kontak - Seri 2 Plus için 32 Kanallı DI Terminal Bloğu | VE4001S2T2B6 |
