Product Description

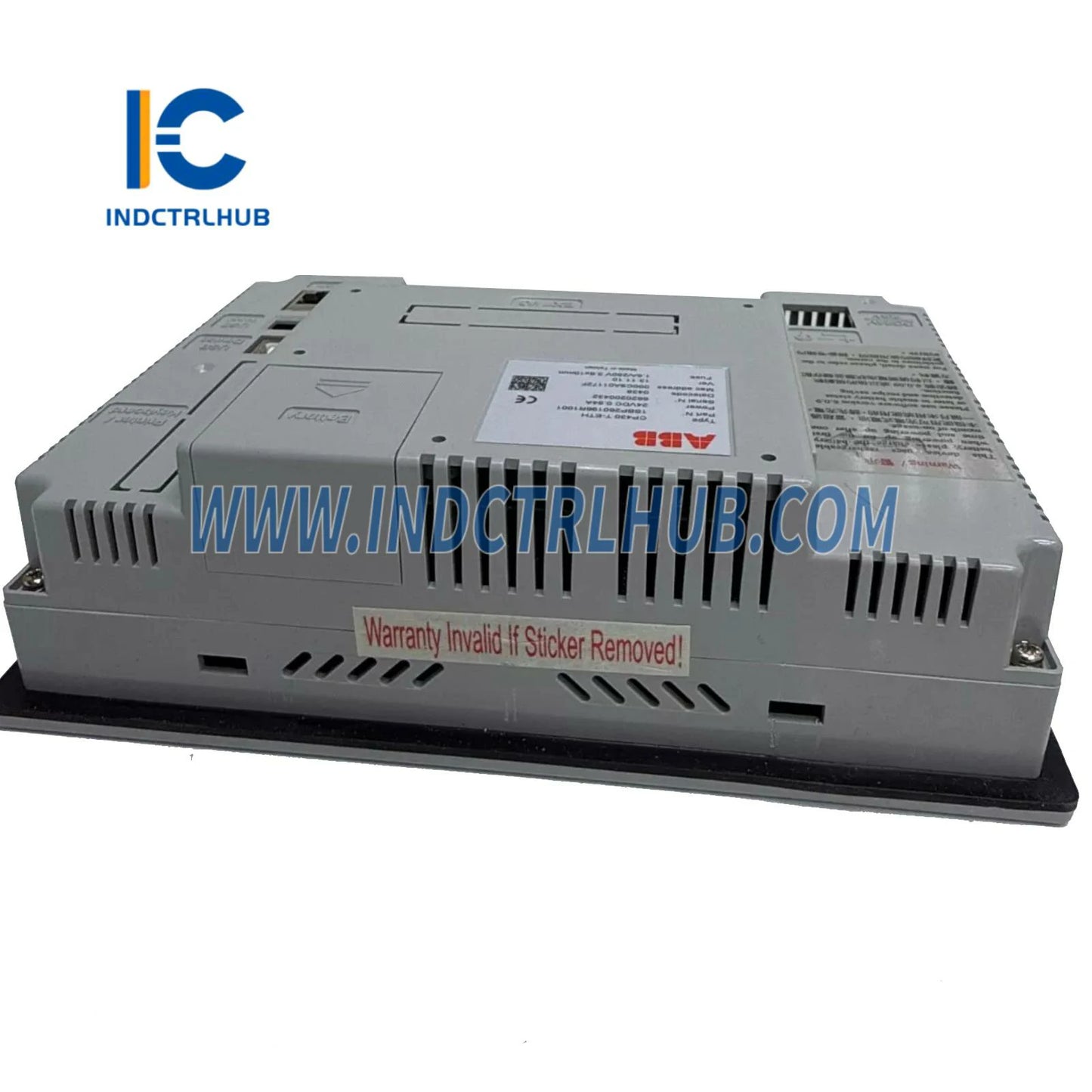

ABB CP430 T-ETH Kontrol Paneli
Ürün Genel Bakış
- ABB CP430 T-ETH, System 800xA dağıtık kontrol sistemi (DCS) içinde ABB’nin AC 800M kontrolörleri ile kullanım için tasarlanmış bir Kontrol Panelidir. Bu panel, operatörlerin endüstriyel süreçleri izleyip kontrol etmeleri için insan-makine arayüzü (HMI) olarak hizmet verir; dokunmatik ekran ve Ethernet bağlantısı ile ABB’nin otomasyon sistemleriyle sorunsuz entegrasyon sağlar. Güç üretimi, petrol ve gaz, kimyasal işleme ve imalat gibi güvenilir süreç görselleştirme ve kontrolün kritik olduğu endüstrilerde yaygın olarak kullanılır. CP430 T-ETH, kompakt tasarımı, kullanıcı dostu arayüzü ve endüstriyel ortamlardaki sağlam performansıyla bilinir.
Teknik Özellikler
- CP430 T-ETH, sektör kaynakları ve ABB dokümantasyonuna göre aşağıdaki özelliklere sahiptir:
| Özellik | Detaylar |
|---|---|
| Model/Parça Numarası | CP430 T-ETH |
| Üretici | ABB |
| Açıklama | System 800xA için Ethernetli Dokunmatik Kontrol Paneli |
| Seri | System 800xA, AC 800M |
| Fonksiyon | Süreç izleme ve kontrol için HMI sağlar |
| Ekran | 4.3 inç TFT dokunmatik ekran, 480 x 272 piksel (WVGA) |
| İletişim Arayüzü | Ethernet (10/100 Mbps, RJ45), Modbus TCP, OPC destekler |
| İşlemci | Gömülü işlemci (ARM tabanlı, tipik) |
| Hafıza | Firmware için flash bellek, çalışma zamanı verileri için RAM (kesin boyutlar belgelenmemiştir) |
| İşletim Sistemi | Gömülü gerçek zamanlı OS (özel) |
| Uyumluluk | ABB AC 800M kontrolörler, System 800xA, Panel 800 serisi |
| Güç Kaynağı | 24 VDC (±%20) |
| Güç Tüketimi | Yaklaşık 5–10 W |
| Çevresel Özellikler | Çalışma Sıcaklığı: 0°C ila +55°C (32°F ila +131°F) Depolama Sıcaklığı: -20°C ila +70°C (-4°F ila +158°F) Bağıl Nem: %5 ila %95 yoğuşmasız Titreşim: IEC 60068-2-6 uyumlu Darbelere Dayanıklılık: IEC 60068-2-27 uyumlu |
| Kasa | IP65 (ön), IP20 (arka) |
| Boyutlar | Yaklaşık 147 mm (Y) x 208 mm (G) x 65 mm (D) |
| Ağırlık | Yaklaşık 0.8–1.0 kg |
| Montaj | Panel montajlı (kesme yeri kurulumu) |
| Sertifikalar | CE, UL, CSA, IEC 61131-2 standartlarına uygundur |
