Product Description
Ürün Genel Bakışı

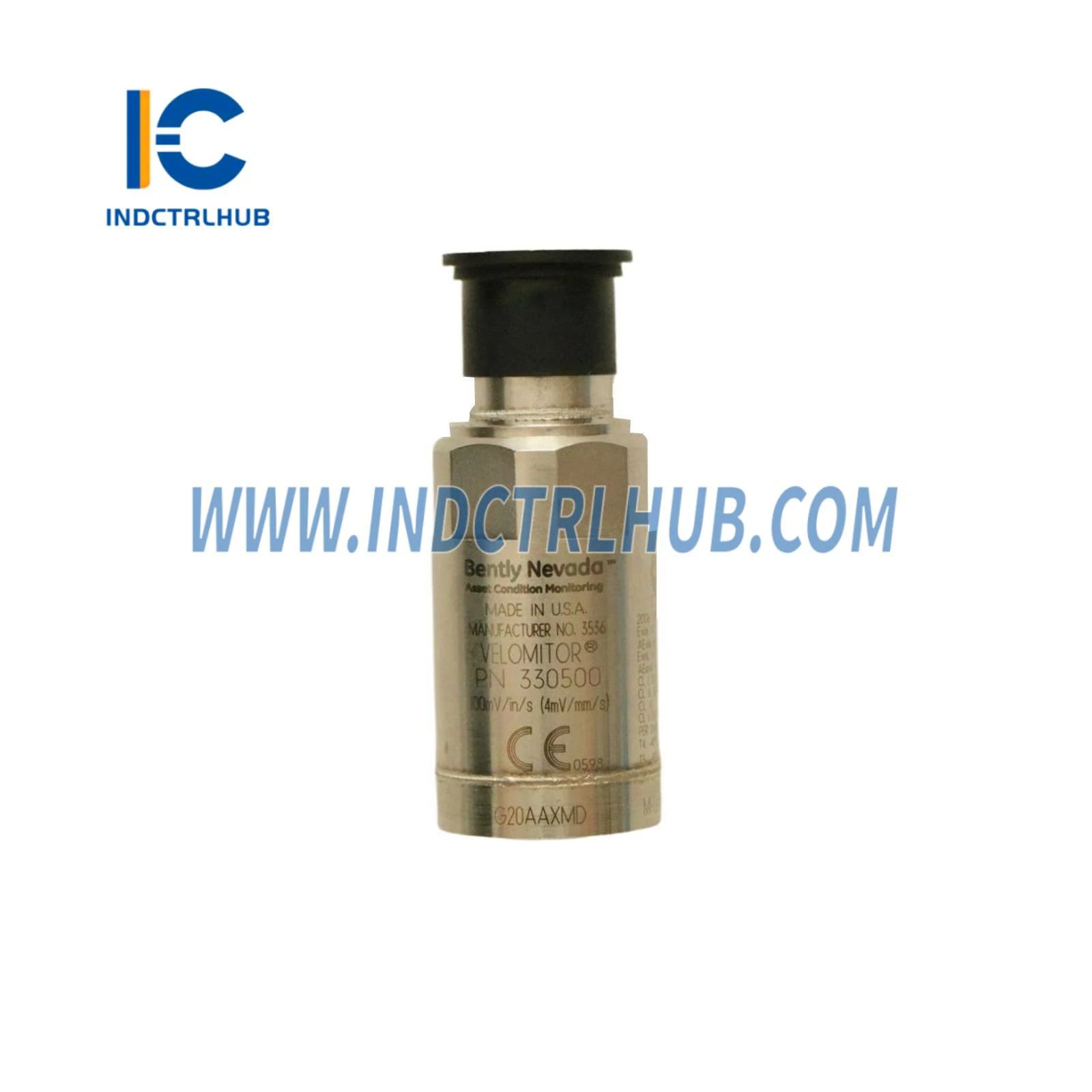

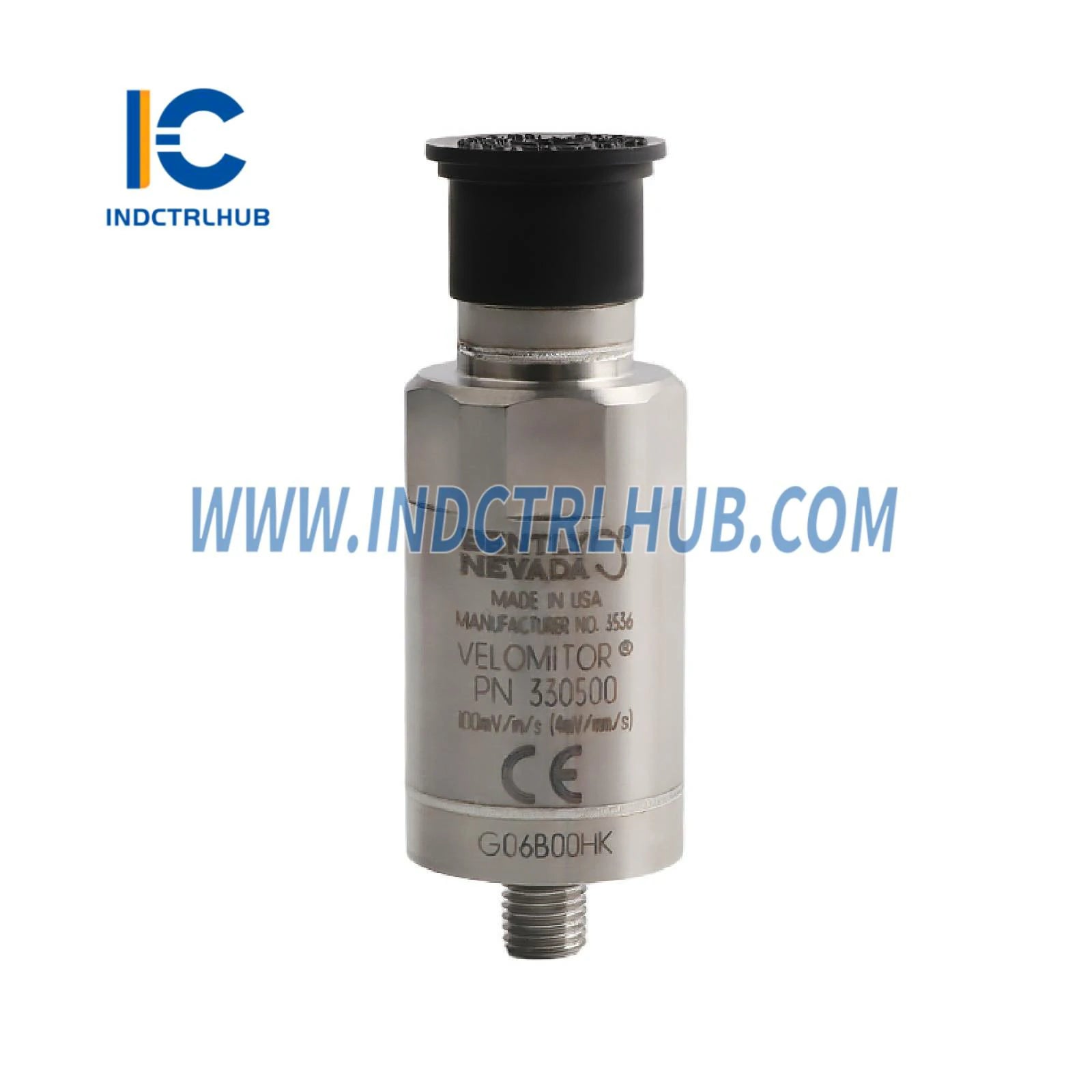

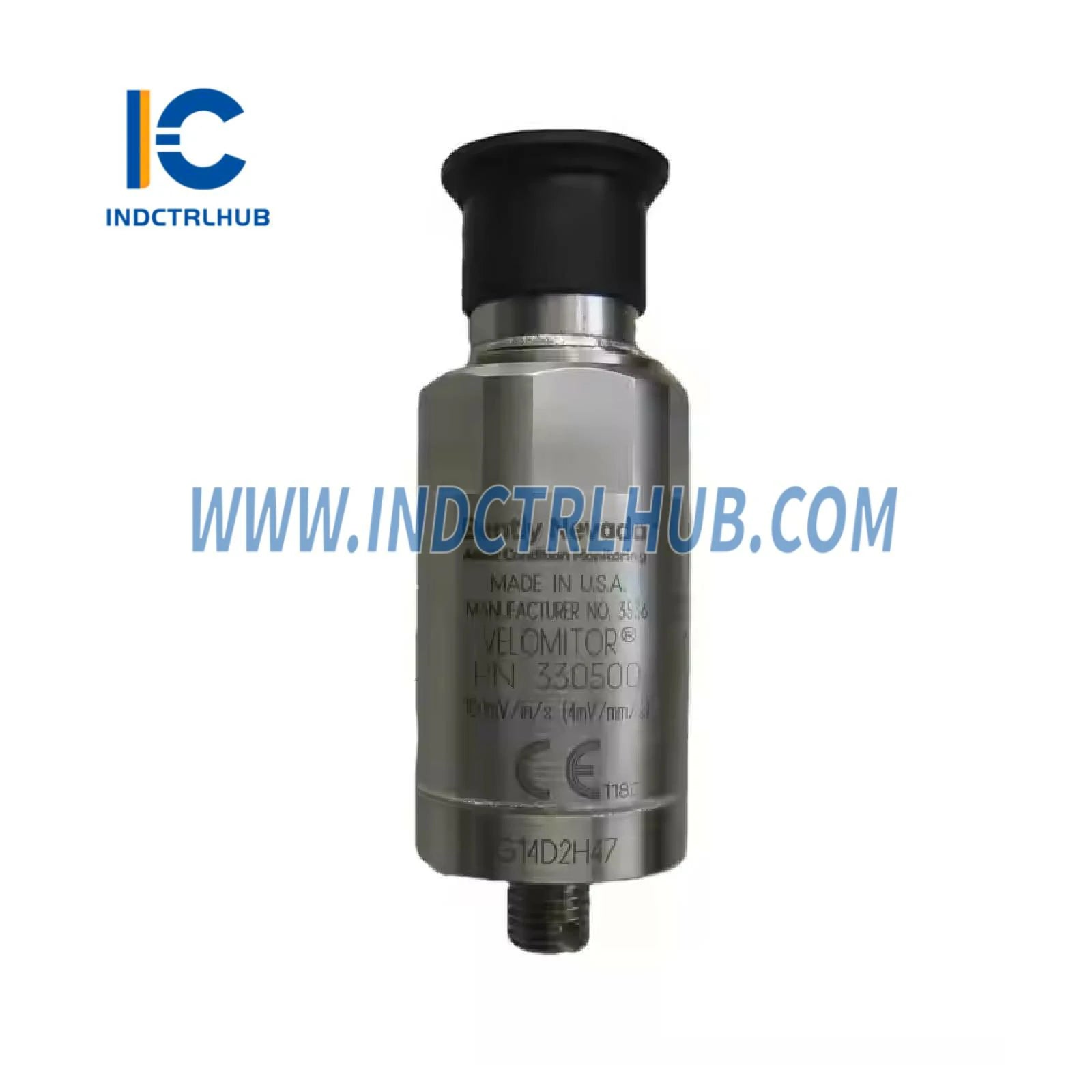

| Alan | Detaylar |
|---|---|
| Üretici | Bently Nevada, bir Baker Hughes şirketi |
| Parça Numarası | 330500-02-02 |
| Ürün Türü | Velomitor Piezo-hız Sensörü |
| Fonksiyon | Mutlak yatak muhafazası, kasa veya yapısal titreşimi ölçer |
| İlgili Belge | 141632 Rev. P (330500 Velomitor Piezo-velocity Sensor Datasheet) |
Fonksiyonel Özellikler
| Özellik | Özellikler |
|---|---|
| Sensör Türü | Gömülü entegre elektroniklere sahip piezoelektrik ivmeölçer, katı hal tasarımı |
| Hassasiyet | 3.94 mV/mm/s (100 mV/in/s) ±%5, 100 Hz'de |
| Frekans Tepkisi | - 4.5 Hz ile 5 kHz (270 ile 300 kcpm) ±3.0 dB - 6.0 Hz ile 2.5 kHz (360 ile 150 kcpm) ±0.9 dB |
| Sıcaklık Hassasiyeti | Çalışma sıcaklığı aralığında tipik olarak -%14 ila +%7,5 |
| Hız Aralığı | 1270 mm/s (50 inç/s) tepe |
| Enine Duyarlılık | Duyarlılığın <%5'i |
| Genlik Doğrusallığı | ±%2, 152 mm/s (6 in/s) tepeye kadar |
| Monte Edilmiş Rezonans Frekansı | >12 kHz |
| Çıkış Ofset Voltajı | -12 ±3,0 V DC sıcaklık boyunca, Pin A referanslı |
| Dinamik Çıkış Empedansı | <2400 Ω |
| Geniş Bant Gürültü Seviyesi | 0,004 mm/s (160 μin/s) rms, nominal (4,5 Hz ila 5 kHz) |
| Topraklama | Muhafaza izoleli |
| Maksimum Kablo Uzunluğu | Kablo parça numarası 02173006 ile 305 m (1000 ft), sinyal bozulması yok |
| Polarite | Sensör muhafazası konnektöre doğru hareket ettiğinde Pin A, Pin B'ye göre pozitif |
Fiziksel Özellikler

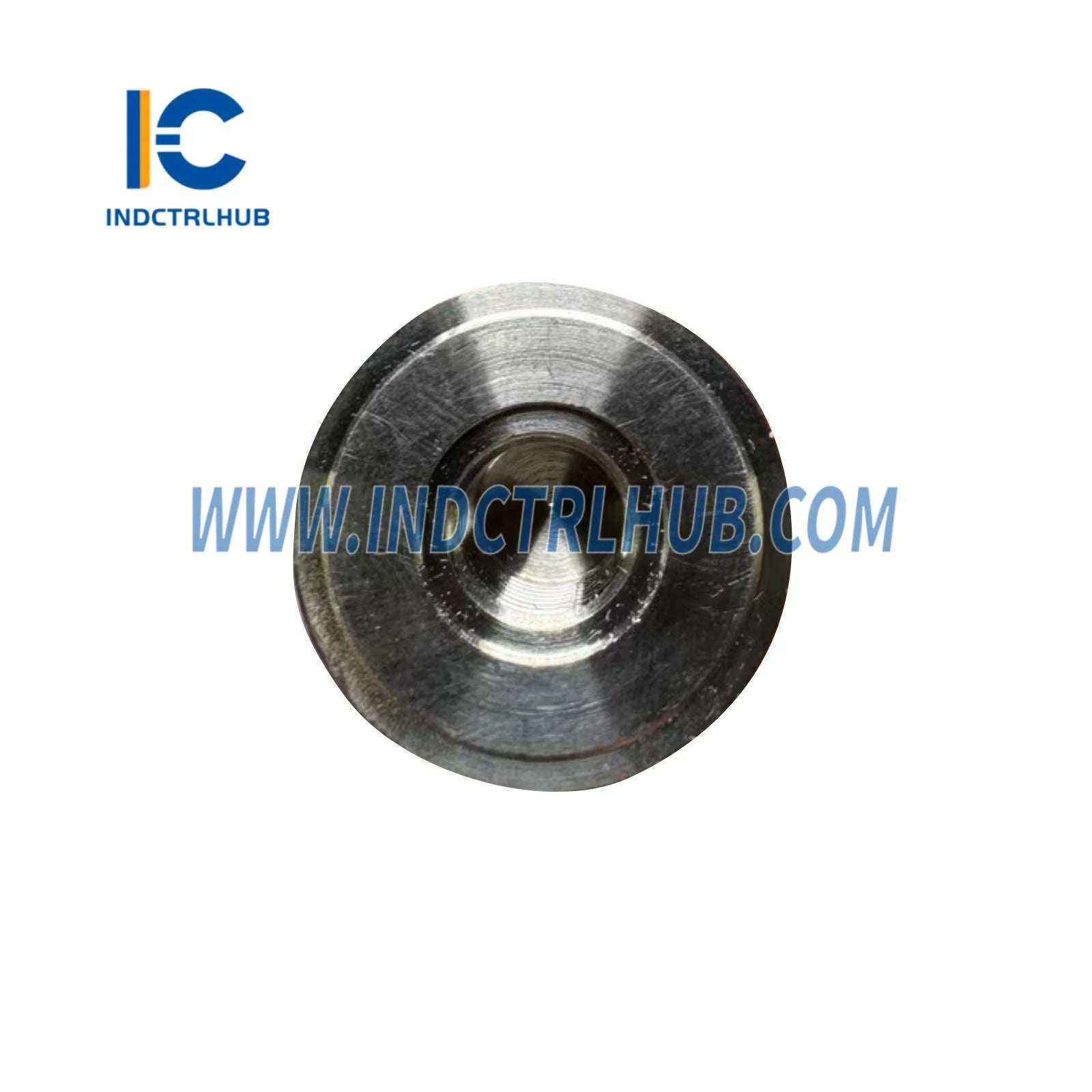

| Özellik | Özellikler |
|---|---|
| Ağırlık | 142 g (5,0 oz) tipik |
| Çap | 25,3 mm (0,995 in) |
| Yükseklik | 63,2 mm (2,49 in) |
| Kasa Malzemesi | 316L paslanmaz çelik |
| Bağlayıcı | 2 pin Mil-C-5015, hermetik olarak kaplanmış, 316L paslanmaz çelik kabuk |
| Montaj Dişi | M8 × 1 (seçenek 02) |
| Montaj Torku | 32–46 kg cm (24–40 in-lb) maksimum |
| Gömme Delik | 12,7 mm (0,500 inç) çap, 0,8 mm (0,030 inç) derinlik |
| Dişli Derinlik | 3/8-24 UNF-2B, 6.4 mm (0.250 in) min, 14.0 mm (0.550 in) maks matkap derinliği |
Çevresel Özellikler
| Parametre | Özellikler |
|---|---|
| Çalışma Sıcaklığı | -55 ila 121°C (-67 ila 250°F) |
| Darbelere Dayanıklılık | Maksimum 5000 g tepe |
| Göreceli Nem | Yüzde 100'e kadar suya batmamış; hermetik olarak kapatılmış kasa |
| Temel Gerilme Hassasiyeti | 0.005 in/s/μ gerilme |
| Manyetik Alan Duyarlılığı | <51 μin/s/gauss (50 gauss, 50–60 Hz) |

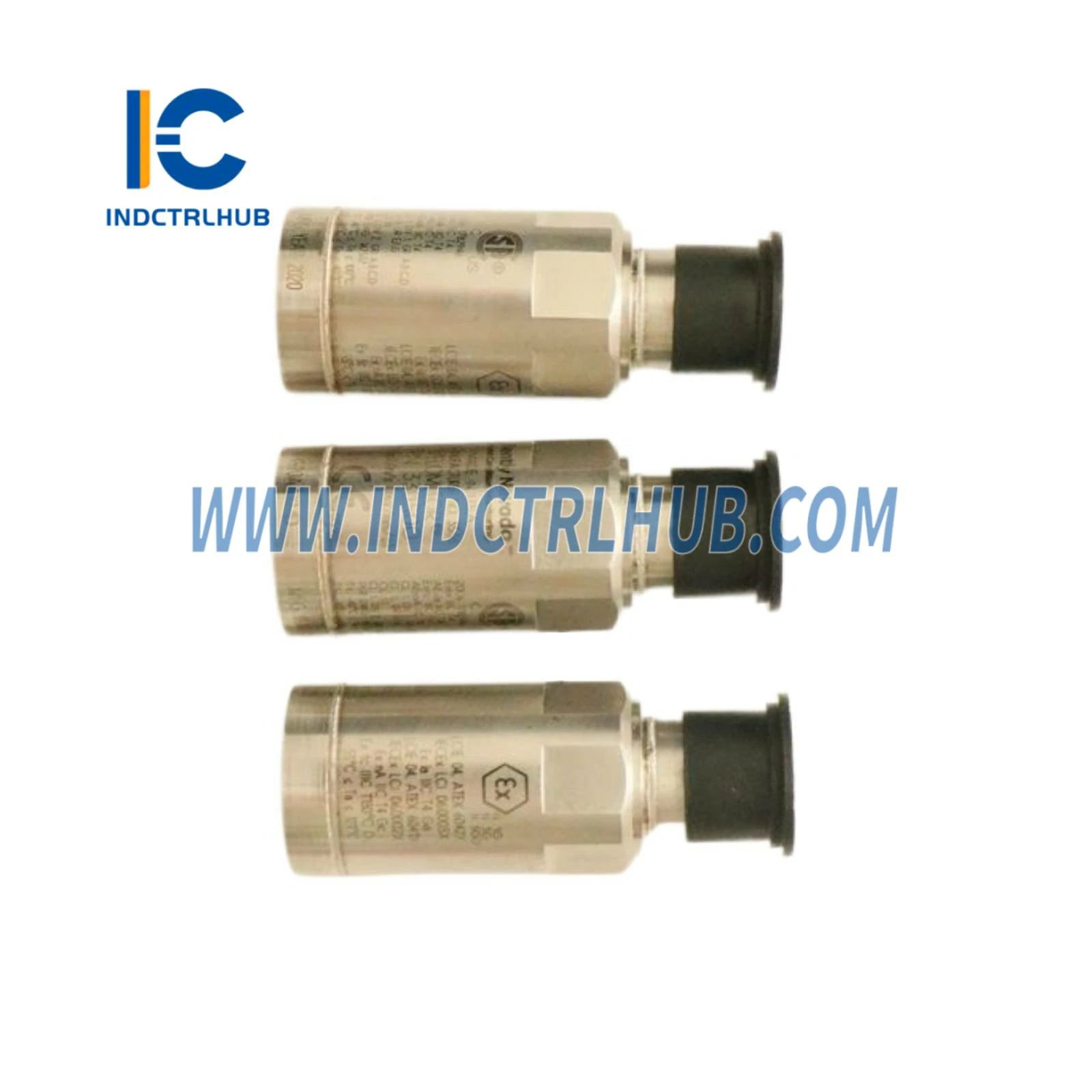

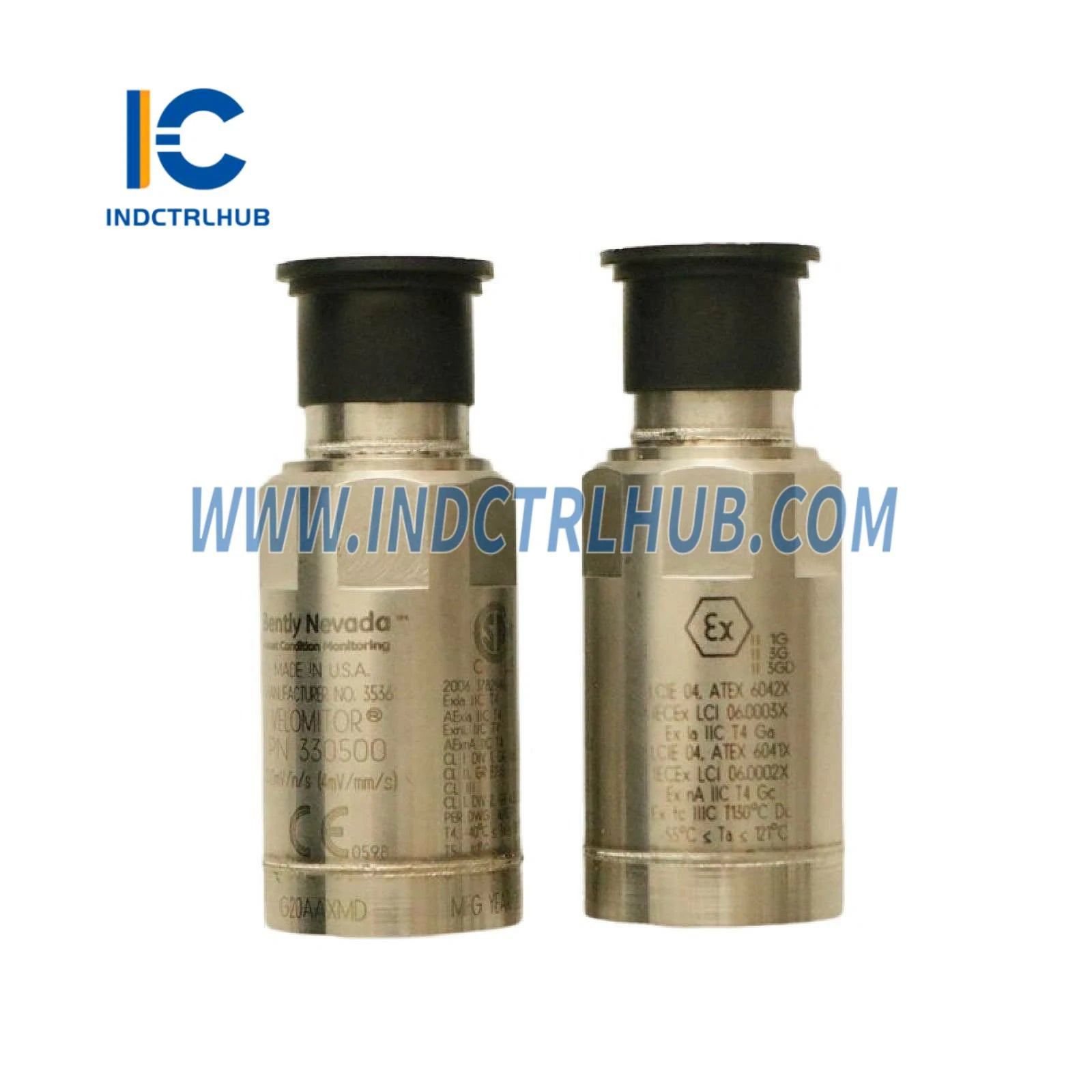

Tehlikeli Alan Onayları (ATEX, Seçenek 02)
| Sertifika Türü | Detaylar |
|---|---|
| İçten Güvenli (Bölge 0/1) | - Ex ia IIC T4, T4 @ -40 ila 100°C (-40 ila 212°F) - Parametreler: Ui = 28 V, Ii = 150 mA, Pi = 0.84 W, Ci = 10.8 nF, Li = 0 - 167537 numaralı çizime göre kurulum yapılmalıdır - EN 60079-25'e göre Tip A veya B kablolar varlık parametreleriyle eşleşmelidir |
| Yanıcı Olmayan (Bölge 2) | - Ex nL IIC T4, AEx nA IIC T4, T4 @ -40 ila 100°C (-40 ila 212°F) - 167537 numaralı çizime göre kurulum yapılmalıdır - Besleme parametreleri belirtilen değerleri aşmamalıdır |
| Ek Onaylar | Ülkeye özgü detaylar için Onaylar Hızlı Referans Kılavuzu (108M1756) bakınız |
Uyumluluk ve Sertifikalar
| Sertifika Türü | Detaylar |
|---|---|
| FCC | Bölüm 15'e uygundur; zararlı parazit yok, alınan paraziti kabul eder |
| EMC | EMC Direktifi 2014/30/EU |
| RoHS | RoHS Direktifi 2011/65/EU |
| Denizcilik | 330500 için geçerli değil (sadece 330400 ve 330425 için geçerlidir) |
Sipariş Bilgisi
| Alan | Detaylar |
|---|---|
| Parça Numarası | 330500-02-02 (A: 02 - M8 × 1 Montaj Dişi, B: 02 - ATEX Onayı) |
| Bağlantı Kabloları | - Standart uzunluklar: 6 ila 99 ft (1.8 ila 30 m) - Özel uzunluklar: 9571-NN, 84661-NN için 2.0 ila 99 ft (0.6 ila 30 m); 89477-NN için 3.0 ila 96 ft (0.9 ila 29 m) - Tipler: 9571-NN (kalkanlı), 89477-NN (zırhlı), 84661-NN (dik açı), 124235-NN (18 AWG) |
| Aksesuarlar | - 100076: Kullanıcı Kılavuzu - 02173006: Toplu kablo - 46000-01: Manyetik Taban - 46122-01: Hızlı Bağlantı - 89410-01: M8 × 1 Montaj Adaptörü - 101212-01: Konnektör Kiti - 123135-01: Güç Modülü |
| Muhafaza Seçenekleri | - 21128-AA-BB: Hız Dönüştürücü Muhafazası - 107770-AA-BB: 330500, Bölge I, Grup IIC ile CENELEC onaylı Muhafaza |
| İlgili Belgeler | - 141632 Rev. P: 330500 Velomitor Piezo-hız Sensörü Veri Sayfası - 108M1756: Onaylar Hızlı Referans Kılavuzu - 167537: 330500 için Kurulum Çizimi |
