Product Description
Ürün Detayları

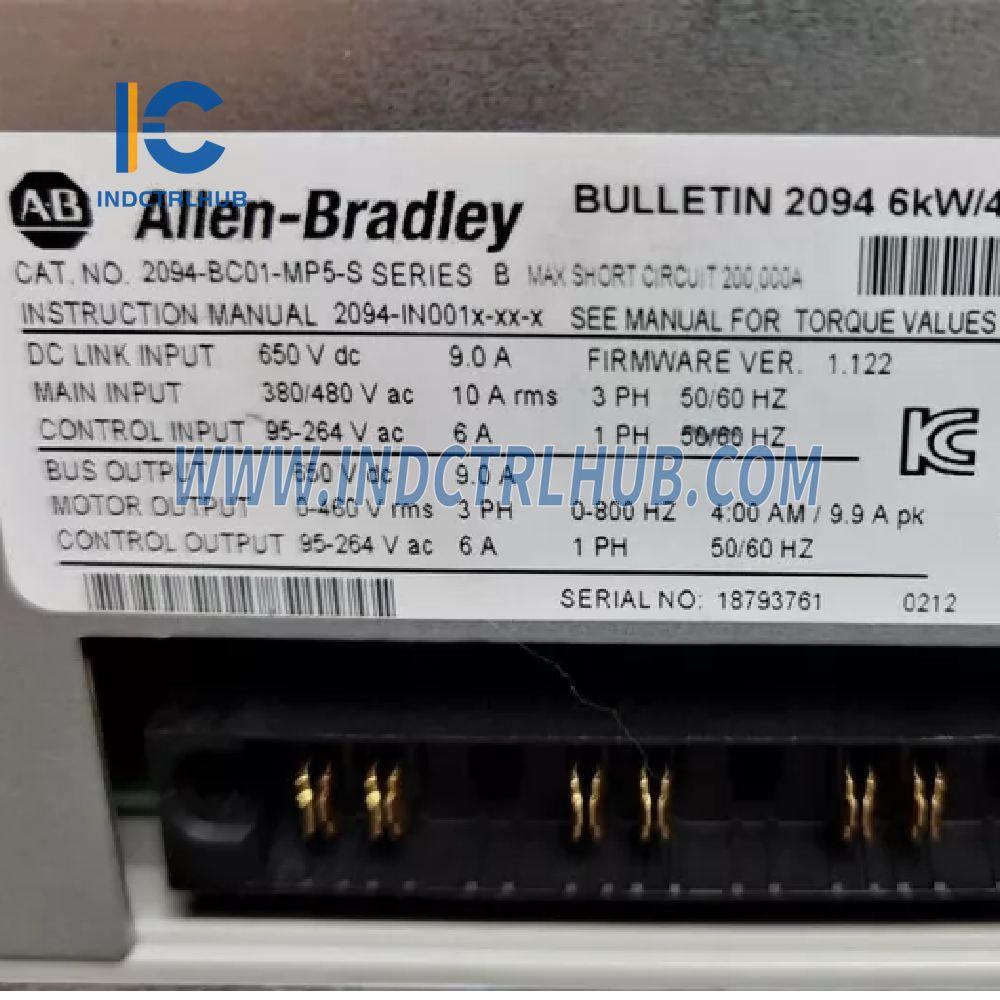

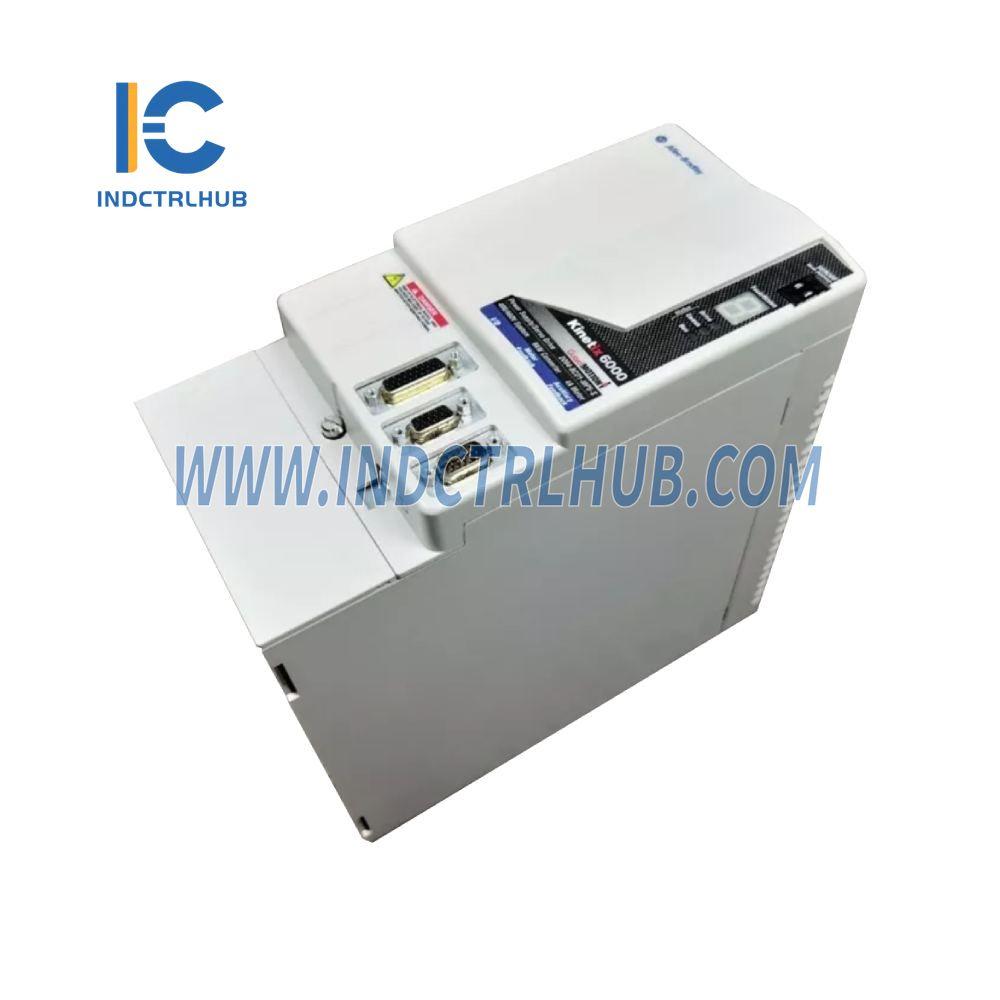

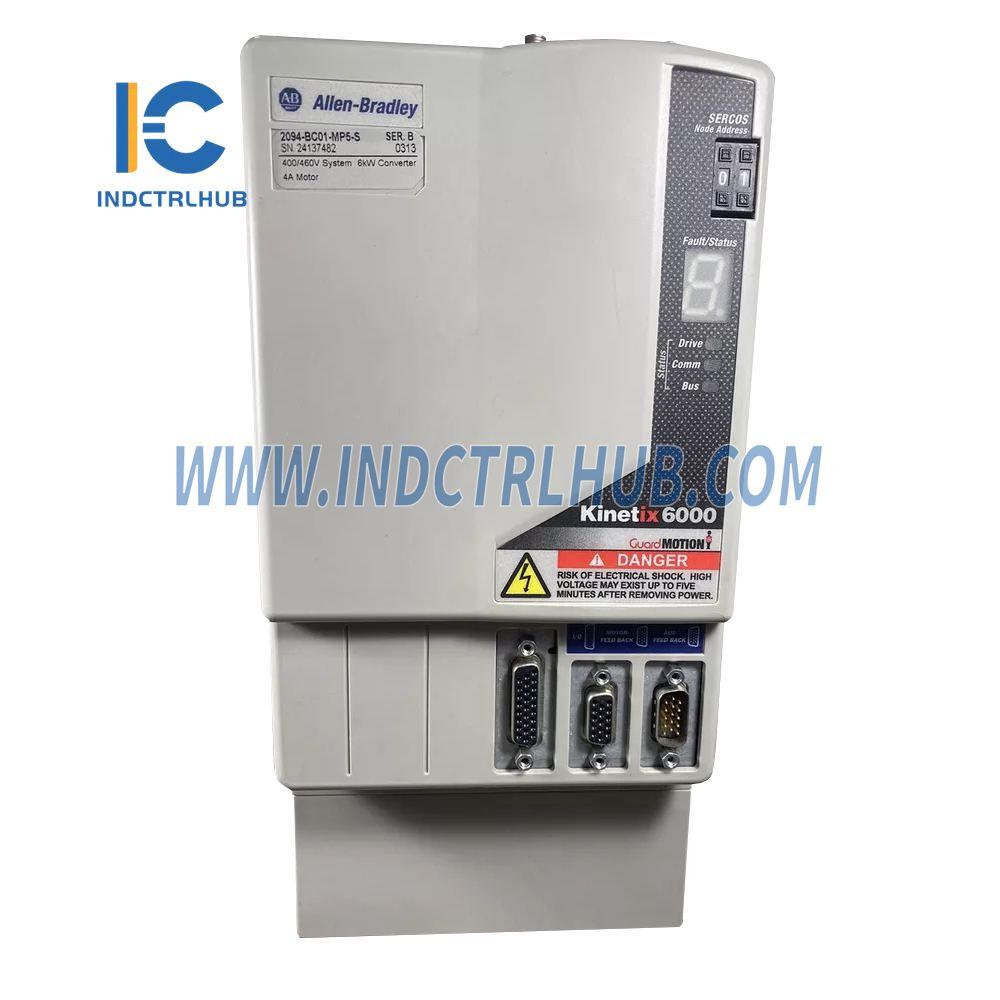

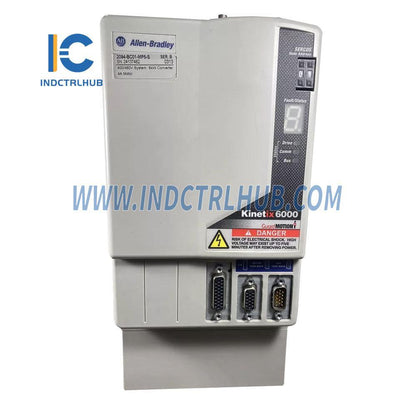

Üretici: Allen-Bradley
Model/Parça Numarası: 2094-BC01-MP5-S
Açıklama: IAM (460V) Modülleri Gücü
Özellikler
| Parametre |
Değer |
| AC Giriş Voltajı |
324…528V rms (üç fazlı), 360…480V nominal |
| AC Giriş Frekansı |
47…63 Hz |
| Ana AC Giriş Akımı |
Nominal: 10 A (rms), Maks. Darbe: 10 A (0-pk) |
| DC Giriş Voltajı (Ortak Hat Takipçisi) |
458…747V dc |
| DC Giriş Akımı (Ortak Hat Takipçisi) |
10 Bir |
| Kontrol Gücü AC Giriş Voltajı |
95…264V rms (tek faz), 230V nominal |
| Kontrol Gücü AC Giriş Akımı |
Nominal (@ 220/230V): 3 A (rms), Nominal (@ 110/115V): 6 A (rms), Maks. Akım Darbesi: 25 A |
| Nominal Otobüs Çıkış Voltajı |
650V doğru akım |
| Hat Kaybı Sürekliliği |
20 ms |
| Kesintisiz Çıkış Akımı Otobüse |
10 Bir |
| Kesintili Çıkış Akımı ile Bus |
20A |
| Otobüs Aşırı Gerilimi |
825V doğru akım |
| Otobüs Alt Voltajı |
275V doğru akım |
| İç Şant |
Sürekli Güç: 50 W, Pik Güç: 5600 W |
| Dahili Şönt Direnci |
115 Ω |
| Şant Açık |
805V doğru akım |
| Şönt Kapalı |
755V doğru akım |
| Kesintisiz Güç Çıkışı Ağına |
6 kW |
| Tepe Güç Çıkışı |
12 kilovat |
| Yeterlik |
95% |
| Dönüştürücü Endüktansı |
250 mikrosaat |
| Dönüştürücü Kapasitesi |
110 mikrofarad |
Güç Dağılımı Spesifikasyonları
| Kinetix 6000 Sürücü Modülü |
%20 Kullanım (watt) |
%40 Kullanım (watt) |
%60 Kullanım (watt) |
%80 Kullanım (watt) |
%100 Kullanım (watt) |
| Güç Tüketimi |
15 |
20 |
25 |
30 |
35 |
