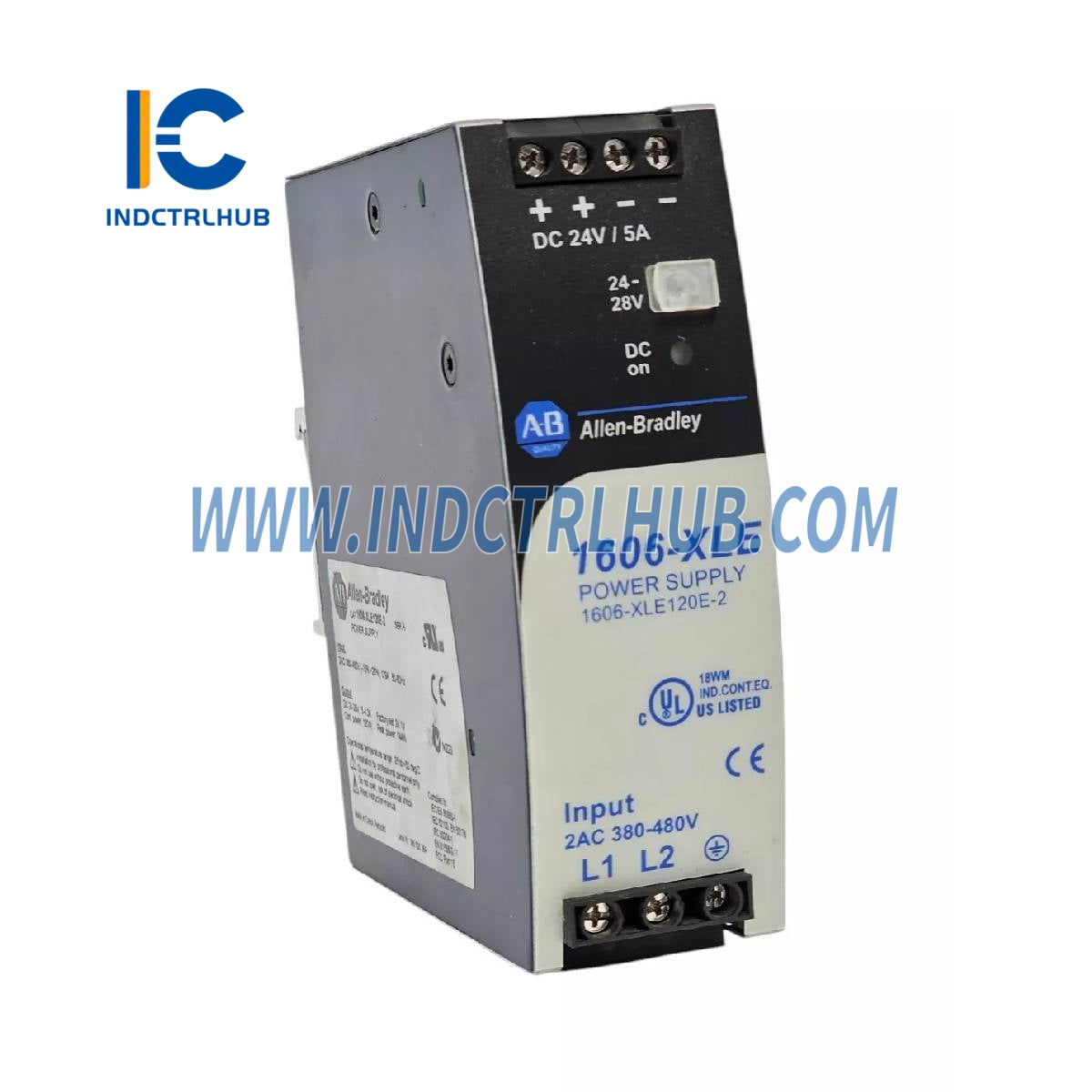

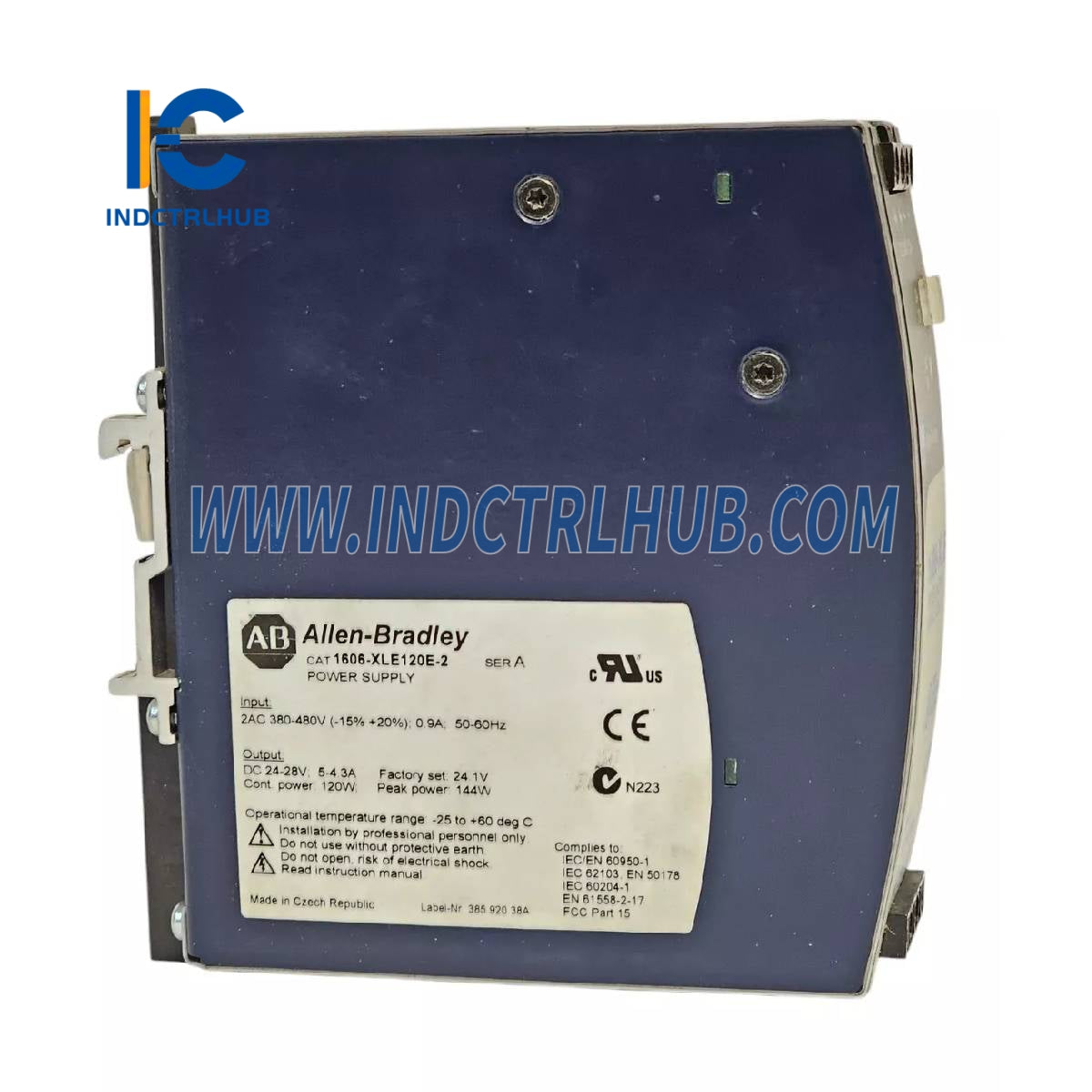

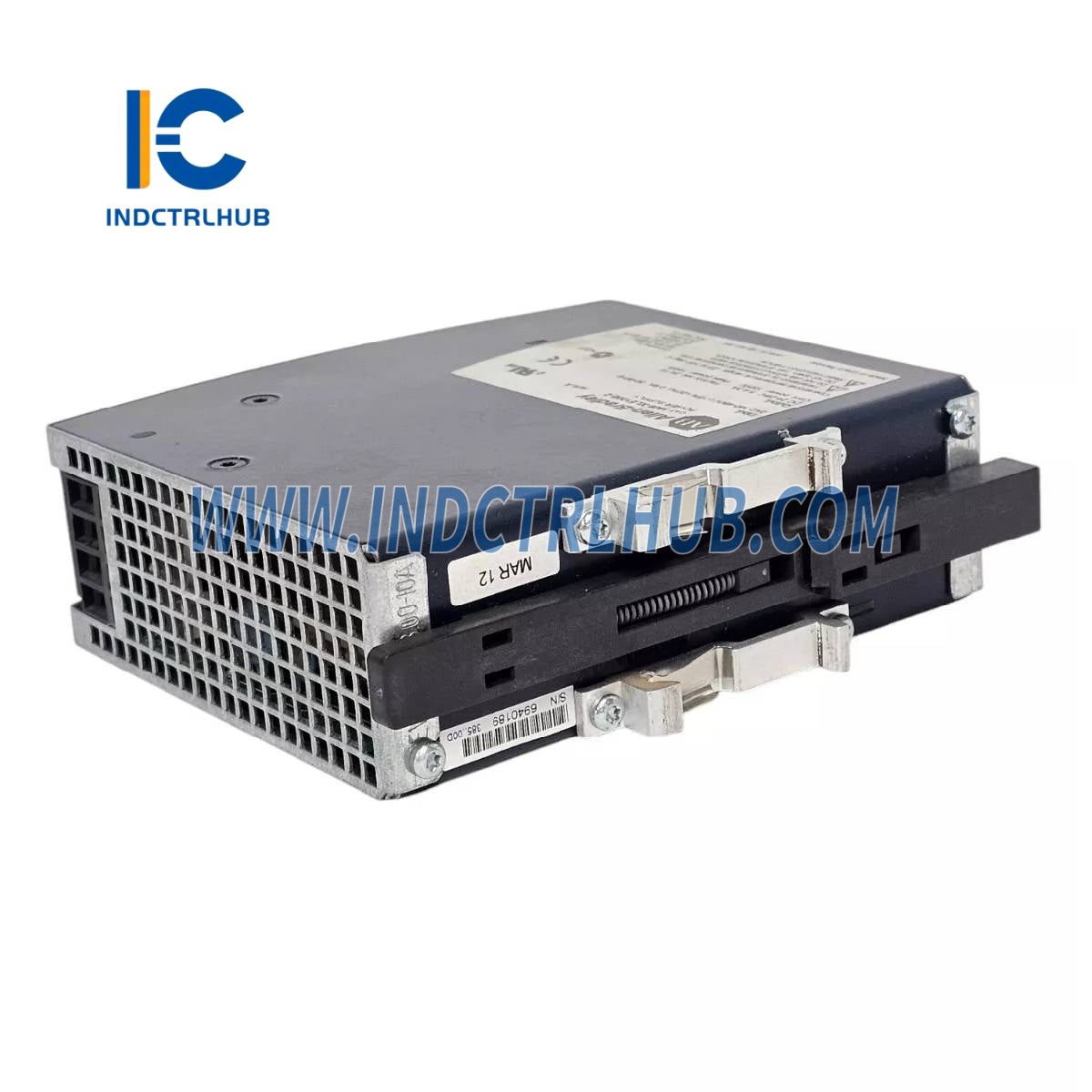

ALLEN BRADLEY 1606-XLE120E-2 480VAC Giriş 24VDC Çıkış 5A Güç Kaynağı

Çıkış Voltajı

24V Doğru Akım

Ayarlama Aralığı

24-28V

Çıkış Akımı

5-4.3A (ortam <60°C), 6-5.2A (ortam <45°C)

Çıkış Gücü

120W (ortam <60°C), 144W (ortam <45°C)

Çıkış Dalgalanması

<50mVpp (20Hz'den 20MHz'ye)

Giriş Voltajı (AC)

380-480V (-15% / +20%)

Hat Frekansı

50-60Hz ±6%

AC Giriş Akımı

0.75A / 0.68A 400V / 480V AC

Güç faktörü

0.45 / 0.43 400V / 480V AC'de

AC Inrush Akımı

Tipik olarak 4A tepe

Yeterlik

%90.4 / %90.0 400V / 480V AC'de

Güç Kayıpları

400V / 480V AC'de 12.7W / 13.3W

Bekleme Süresi

27ms / 48ms 400V / 480V AC'de

Çalışma Sıcaklığı

-25°C ile +70°C (-13°F ile 158°F)

Depolama Sıcaklığı

-40°C ile +85°C (-40°F ile 185°F)

Çıkış Derecelendirmesi

1.6W/°C (45-60°C), 3W/°C (60-70°C)

Nem

%5'ten %95'e r.H. (IEC 60068-2-30)

Titreşim Direnci

2-17.8Hz: ±1.6mm, 17.8-500Hz: 2g (IEC 60068-2-6)

Şok Direnci

30g (6ms), 20g (11ms), 3 darbe/yön, toplam 18 (IEC 60068-2-27)

Yükseklik Sınırı

0'dan 6000m (0'dan 20,000ft)

Yükseklik Azaltma

2000m üzerindeki 7.5W/1000m veya 5°C/1000m

Aşırı Voltaj Kategorisi

III (2000m'ye kadar), II (2000m'den 6000m'ye kadar) (IEC 62103, EN 50178)

Kirlilik Derecesi

2 (IEC 62103, EN 50178, iletken olmayan)

Boyutlar (G x Y x D)

40x124x117 mm

Ağırlık

500 gr (1,1 lb)

DIN-Rail Uyumluluğu

35mm DIN rayları (EN 60715 / EN 50022) 7.5mm veya 15mm yükseklikte

Montaj Boşlukları

Bölüm 24'e bakın

1606-XLB

Duvar Montaj Braketi

1606-XLSKIRMIZI

Yedeklilik Modülü

1606-XLTAMBUR

Arabellek Birimi
