Product Description
Genel Ürün Bilgileri

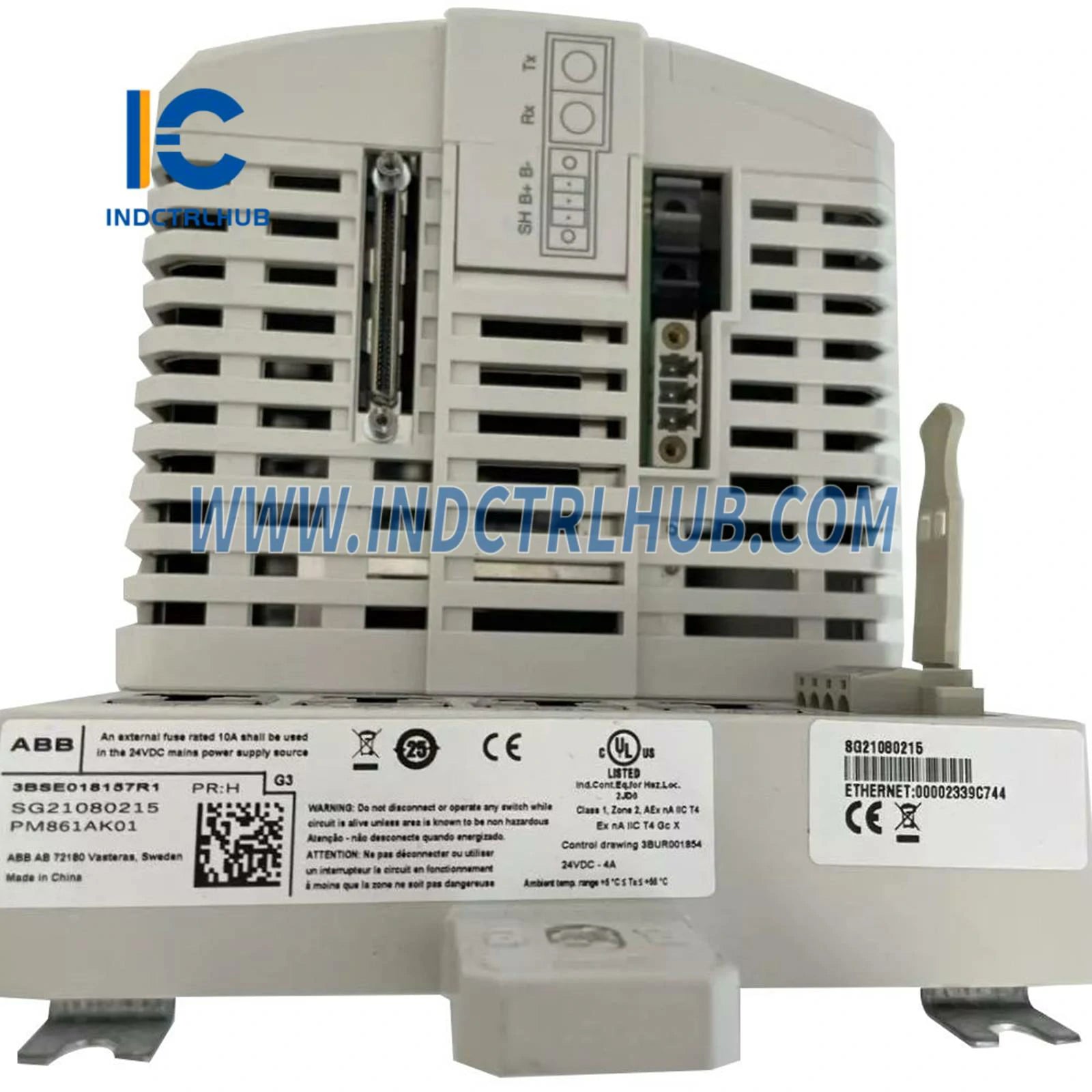

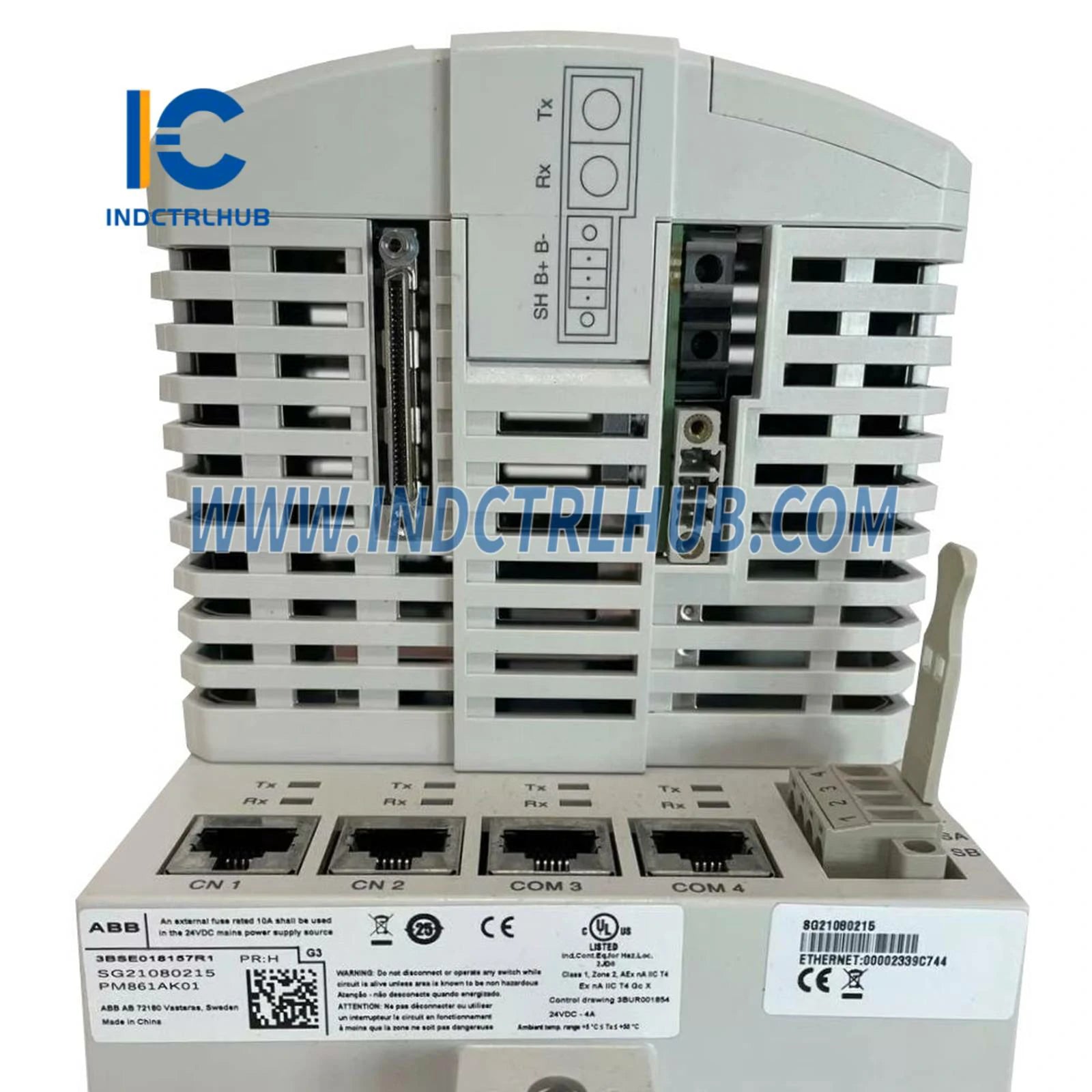

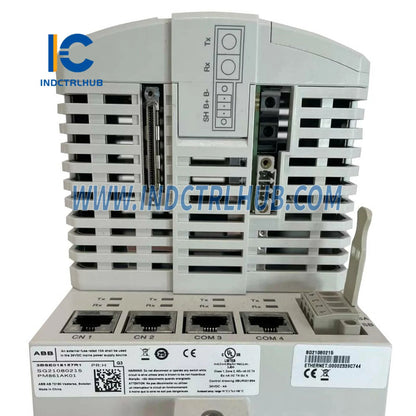

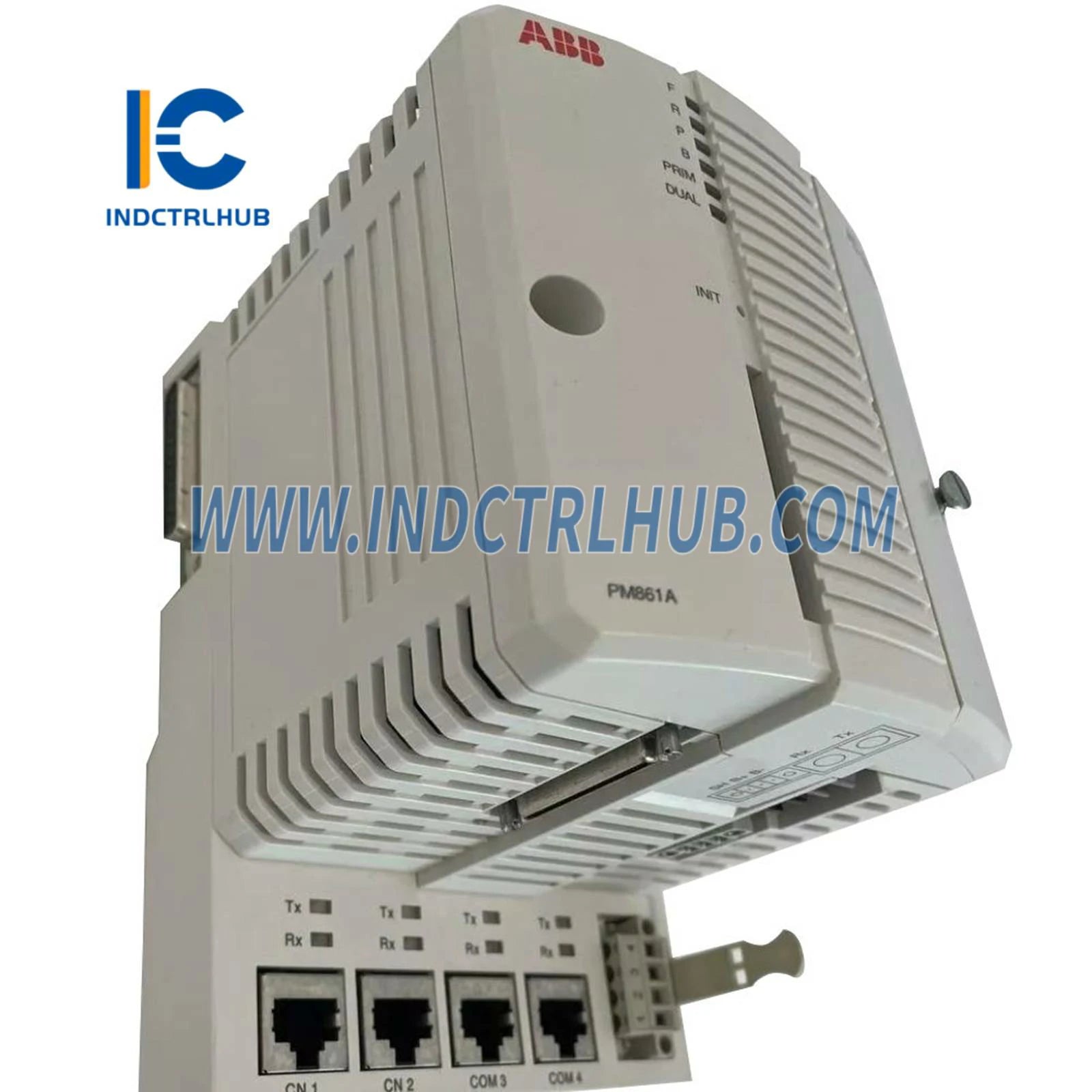

- Makale Numarası: 3BSE018157R1 (PM861AK01)
- Ürün Adı: PM861AK01 Classic
- Yaşam Döngüsü Durumu: Klasik
- Fazlalık: Evet
- Yüksek Bütünlük: Hayır
-
Özellikler ve Faydalar:
- Güvenilirlik ve basit arıza teşhis prosedürleri
- Adım adım genişleme için modülerlik
- Kapsama gerektirmeyen IP20 Sınıf koruma
- 800xA Kontrol Yapılandırıcısı ile Yapılandırılabilir
- Yerleşik yedekli Ethernet iletişim portları
- Tam EMC sertifikası
Teknik Şartlar
| Şartname | Detaylar |
|---|---|
| Saat Frekansı | 48 MHz |
| İşlemci Türü | MPC860 |
| Bellek Boyutu | 16 MB |
| Uygulama için Kullanılabilir RAM | 7.155 MB |
| Depolama için Flash Bellek | Evet |
| Firmware Depolama için Flash PROM | 2 MB |
| Güç Kaynağı | 24 V DC (19.2–30 V DC) |
| Güç Tüketimi | Tip. 250 mA, Maks 430 mA |
| Güç Tüketimi | Tip. 6.0 W, Maks 10.3 W |
| Yedek Güç Kaynağı Durum Girişi | Evet |
| Gerçek Zamanlı Saat Stabilitesi | 100 ppm (~1 saat/yıl) |
| Saat Senkronizasyonu | AC 800M denetleyicileri arasında CNCP protokolü ile 1 ms |
| Yedekli Konfigürasyonda Geçiş Süresi | En fazla 10 ms |
| Kontrolör Başına Başvuru Sayısı | 32 |
| Uygulama Başına Program Sayısı | 64 |
| Uygulama Başına Diyagram Sayısı | 128 |
| Kontrolör Başına Görev Sayısı | 32 |
| Farklı Döngü Süreleri Sayısı | 32 |
| Uygulama Programı Başına Döngü Süresi | 1 ms'ye kadar |
| Kontrolörde Olay Kuyruğu (her OPC İstemcisi için) | 3000'e kadar etkinlik |
| CEX Bus Üzerindeki İletişim Modülleri | 12 |
| CEX Veriyolu Üzerindeki Akım Sağlama | Maksimum 2,4 A |
| Modülbüs'teki G/Ç Kümeleme | 1 elektrik + 7 optik (kırmızı değil. CPU), 0 elektrik + 7 optik (kırmızı CPU) |
| Modülbüs üzerindeki G/Ç Kapasitesi | Maks 96 (tek CPU), Maks 84 (yedekli CPU) |
| Modülbus Tarama Oranı | 0–100 ms (G/Ç modül sayısına bağlıdır) |
| Elektrik Modül Veriyolu Üzerindeki Akım Tedariki | 24 V: Maks 1.0 A, 5 V: Maks 1.5 A |
| Ethernet Kanalları | 2 |
| Ethernet Arayüzü | Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45 (8-pole) |
| Kontrol Ağı Protokolü | MMS (Üretim Mesaj Servisi), IAC (Uygulamalar Arası İletişim) |
| Önerilen Kontrol Ağı Omurgası | 100 Mbit/s anahtarlamalı Ethernet |
| RS-232C Arayüzü (COM3) | 75–19,200 baud, RJ-45 (8-pole), opto-izole değil, tam RTS-CTS desteği |
| RS-232C Arayüzü (COM4) | 9600 baud, RJ-45 (8 pin), opto-izoleli, RTS-CTS yok |
Çevresel ve Sertifikasyon Detayları
| Şartname | Detaylar |
|---|---|
| Çalışma Sıcaklığı | +5 ile +55 °C (+41 ile +131 °F) |
| Depolama Sıcaklığı | -40 ile +70 °C (-40 ile +158 °F) |
| Yükseklik | 2000 m (maksimum) |
| Kirlilik Derecesi | Derece 2 (IEC/EN 61131-2) |
| Bağıl nem | %5–95, yoğuşmasız |
| Titreşim | 10–50 Hz: 0.0375 mm genlik; 50–150 Hz: 0.5 g |
| Korozyon Koruma | G3 uyumlu ISA 71.04 ile |
| Koruma Sınıfı | IP20 (EN 60529, IEC 529) |
| Emisyon ve Bağışıklık | EN 61000-6-4, EN 61000-6-2 |
| Elektriksel Güvenlik | EN 50178, IEC 61131-2, UL 508 |
| Deniz Sertifikaları | ABS, BV, DNV-GL, LR, RS, CCS |
Boyutlar
- Genişlik: 196 mm (7.3 in.)
- Yükseklik: 119 mm (4.7 in.)
- Derinlik: 135 mm (5.3 in.)
- Ağırlık: 1.2 kg (2.6 lbs)
