Product Description
Ürün Detayları

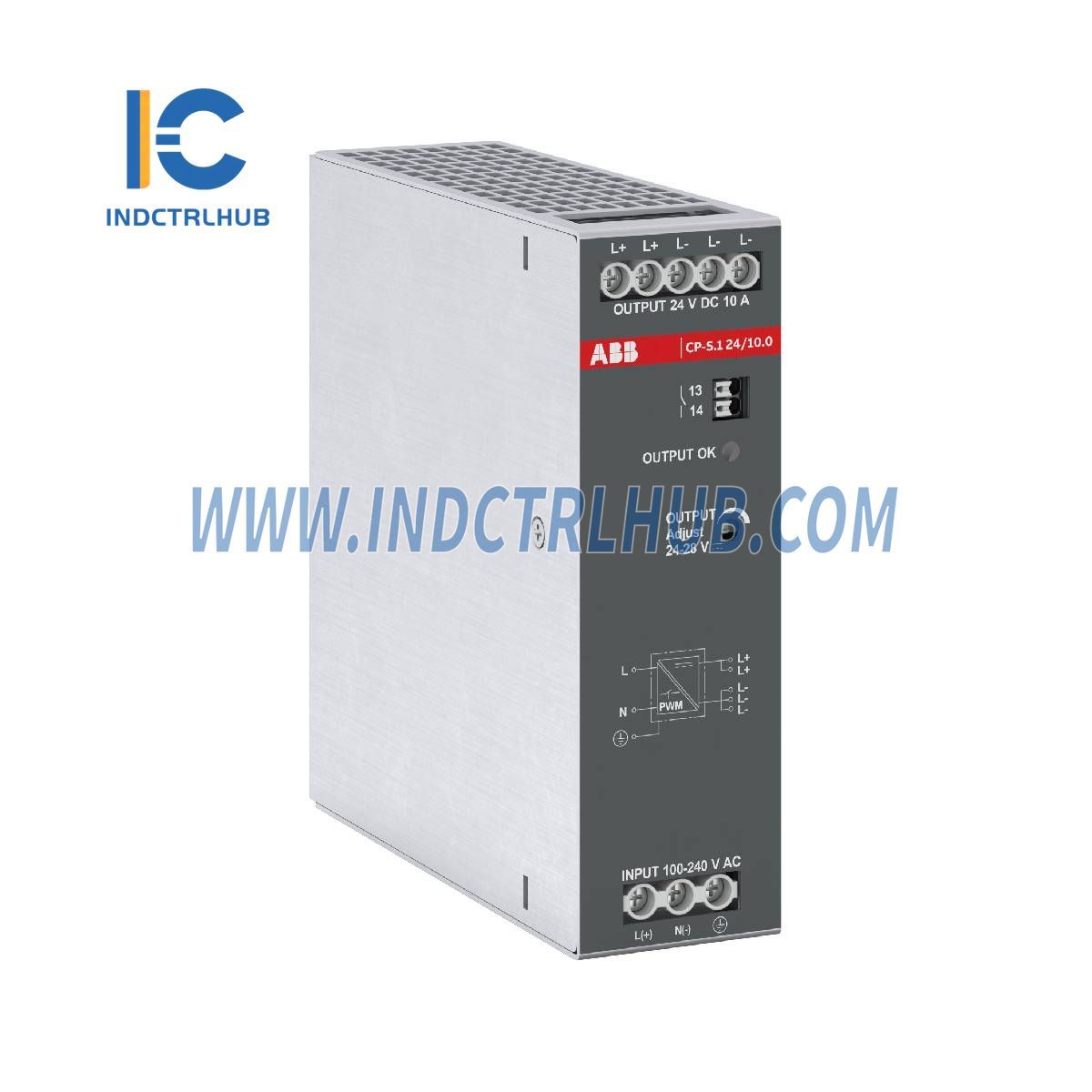

- Üretici: ABB
- Model/Yedek Parça Numarası: CP-S2410.0 (1SVR320661R1000)
- Açıklama: Birincil Anahtar Modu Güç Kaynağı
Genel bilgi
| Bağlanmak | Detaylar |
|---|---|
| Genişletilmiş Ürün Türü | CP-S.1 24/10.0 |
| Ürün Kimliği | 1SVR320661R1000 |
| EAN | 4013614561115 |
| Katalog Açıklaması | CP-S.1 24/10.0 Güç kaynağı Giriş: 100-240VAC/100-250VDC Çıkış: DC 24V/10A |
| Uzun Açıklama | Geniş giriş aralığına sahip birincil anahtarlama modlu güç kaynağı (85-264V AC / 90-277V DC). 240W nominal çıkış gücü, 24V DC çıkış voltajı (ayarlanabilir 24-28V DC), 10A çıkış akımı. 5 saniye boyunca %150'e kadar güç rezervi, paralel çalışma yeteneği ve güç faktörü düzeltmesi (EN 61000-3-2) özelliklerine sahiptir. Yedeklilik ve tampon modülleri ile uyumludur. |
Sipariş Bilgileri
| Bağlanmak | Detaylar |
|---|---|
| Minimum Sipariş Miktarı | 1 adet |
| Gümrük Tarife Numarası | 85044095 |
| Popüler İndirmeler | Veri Sayfası, Kurulum Talimatları, Kablolama Şeması |
Boyutlar ve Ağırlık
| Bağlanmak | Detaylar |
|---|---|
| Ürün Net Genişliği | 40 mm |
| Ürün Net Yüksekliği | 129,4 mm |
| Ürün Net Derinliği / Uzunluğu | 127 mm |
| Ürün Net Ağırlığı | 0,83 kilo |
| Paket Seviye 1 (Kutu) Boyutları | 72 × 155 × 169 mm |
| Paket Seviye 1 Brüt Ağırlık | 0,96 kilo |
| Paket Seviye 2 (Karton) Boyutları | 400×600×190 mm |
| Paket Seviye 2 Brüt Ağırlık | 19 kilo |
| Paket Seviye 2 Birimleri | 19 parça |
Teknik Şartlar
| Bağlanmak | Detaylar |
|---|---|
| İşlev | Anahtarlamalı Güç Kaynağı |
| Aşama Sayısı | 1 |
| Nominal Giriş Voltajı (UIN) | 100-240V AC / 100-250V DC |
| Giriş Voltaj Aralığı | 85-264V AC / 90-277V DC |
| Tipik Giriş Akımı | (115V AC) 2.45A, (230V AC) 1.25A |
| Bekleme Süresi | (230V AC) Min. 20 ms |
| Anma Frekansı | 50/60 Hz, Doğru Akım |
| Değerlendirilmiş Frekans Sınırları | 45-65 Hz |
| Çıkış Karakteristiği | Güç Rezervi ile U/I Eğrisi |
| Nominal Çıkış Gücü | 240W |
| Nominal Çıkış Voltajı | 24V DC (Ayarlanabilir 24-28V DC) |
| Nominal Çıkış Akımı | 10A |
| Maksimum Çıkış Akımı | 15A |
| Güç Rezervi | 5 saniye boyunca %150'ye kadar |
| Yedeklilik ve Paralel Çalışma | Evet |
Elektriksel Koruma ve Güvenlik
| Bağlanmak | Detaylar |
|---|---|
| Değerlendirilmiş Darbe Dayanım Gerilimi (Uimp) | 4kV (Giriş-Çıkış/PE/Röle), 0.8kV (Çıkış-PE) |
| Nominal Yalıtım Voltajı (Ui) | 300V (Giriş-Çıkış/PE/Röle), 50V (Çıkış-PE) |
| Koruma Derecesi | IP20 (Kasa ve Terminaller) |
| Kirlilik Derecesi | 2 |
| Montaj Pozisyonu | DIN Ray TH35 (IEC 60715) |
| Minimum Montaj Mesafesi | Yatay 30mm, Dikey 50mm |
Bağlantı ve Kablolama
| Bağlanmak | Detaylar |
|---|---|
| Giriş Devresi Tel Boyutu | 0.5-4.0 mm² (Esnek), 20-12 AWG (UL) |
| Çıkış Devresi Tel Boyutu | 0.5-4.0 mm² (Esnek), 20-12 AWG (UL) |
| Sıkma Torku | Girdi: 0.5 N·m (4.4 in·lb), Çıktı: 1.13 N·m (4.4 in·lb) |
