Product Description

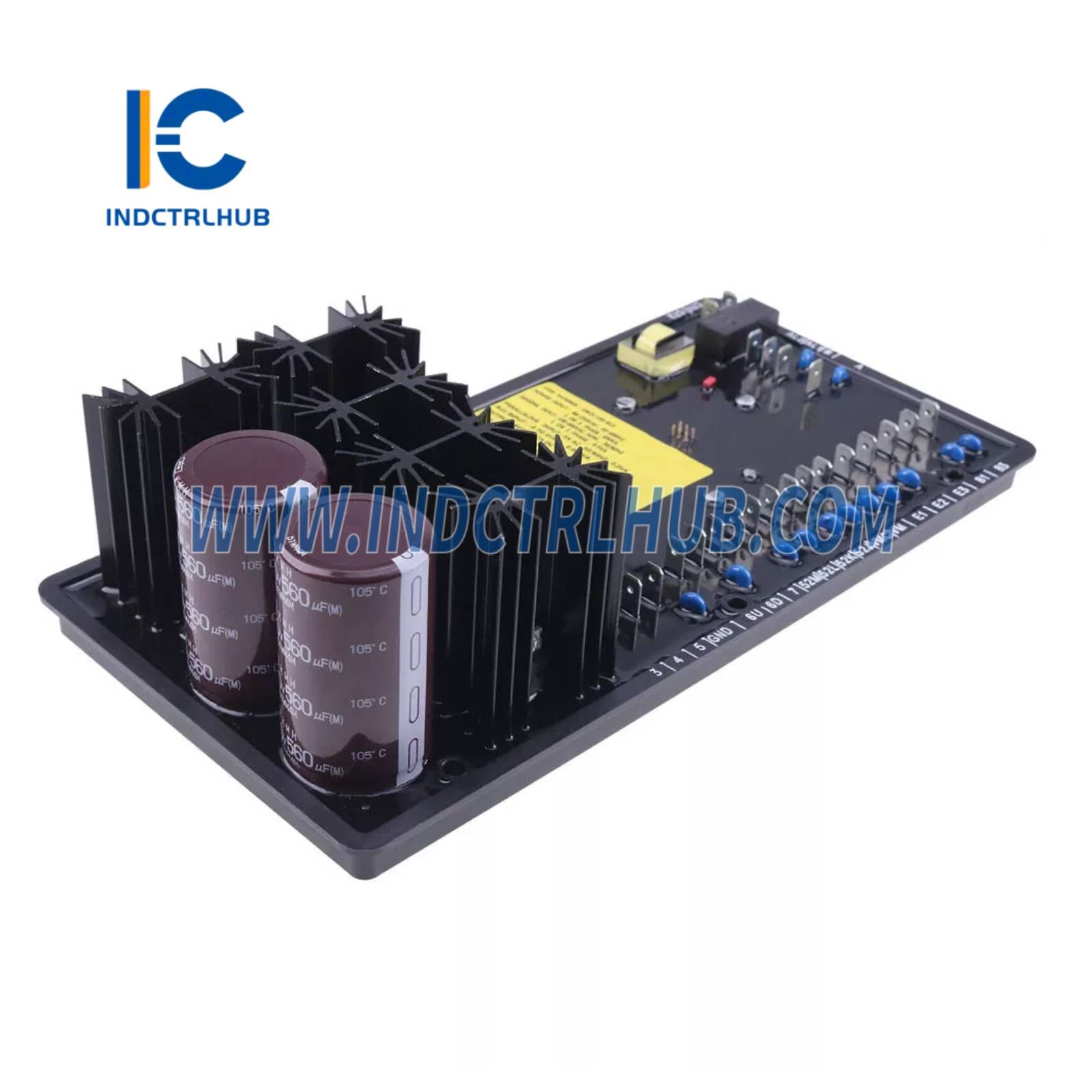

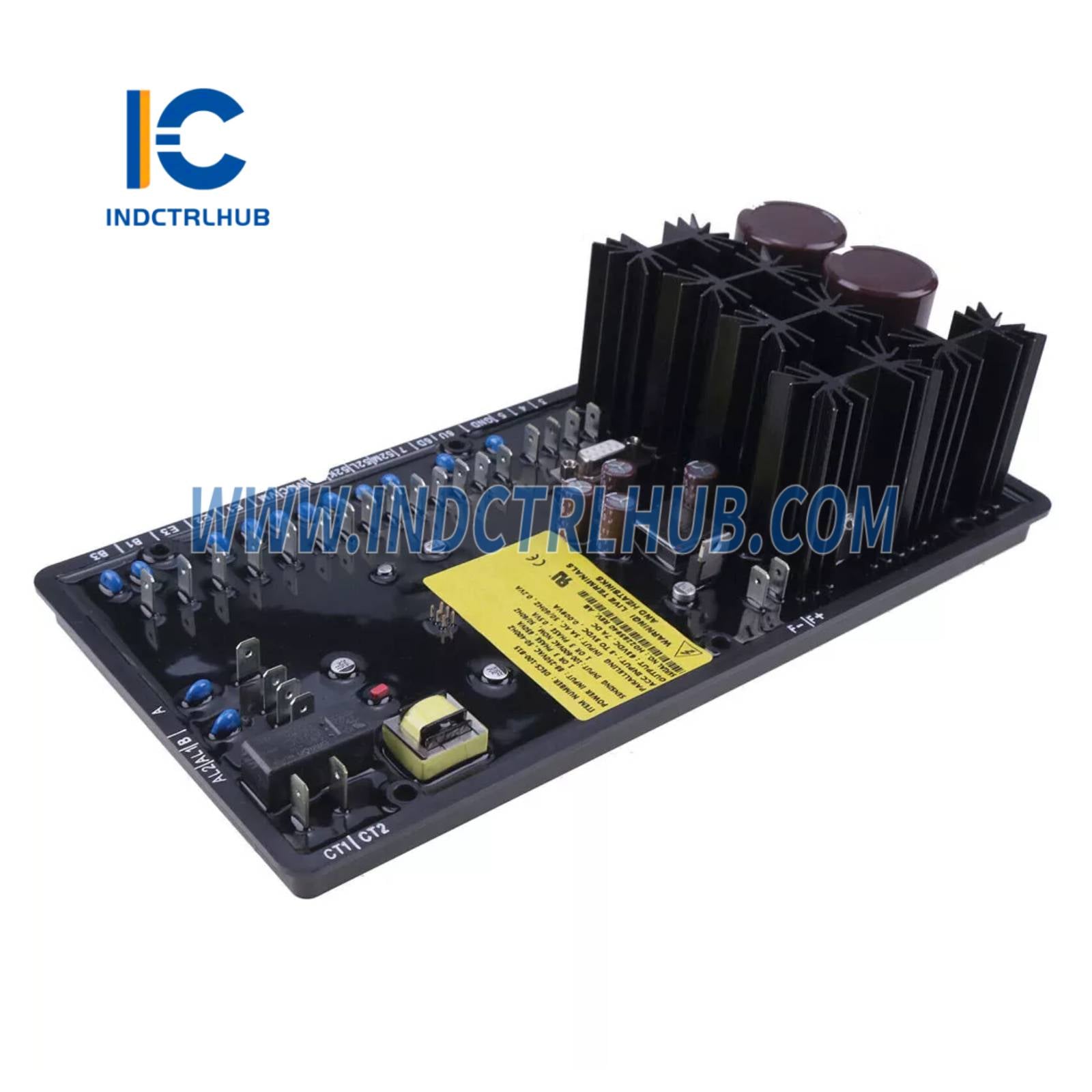

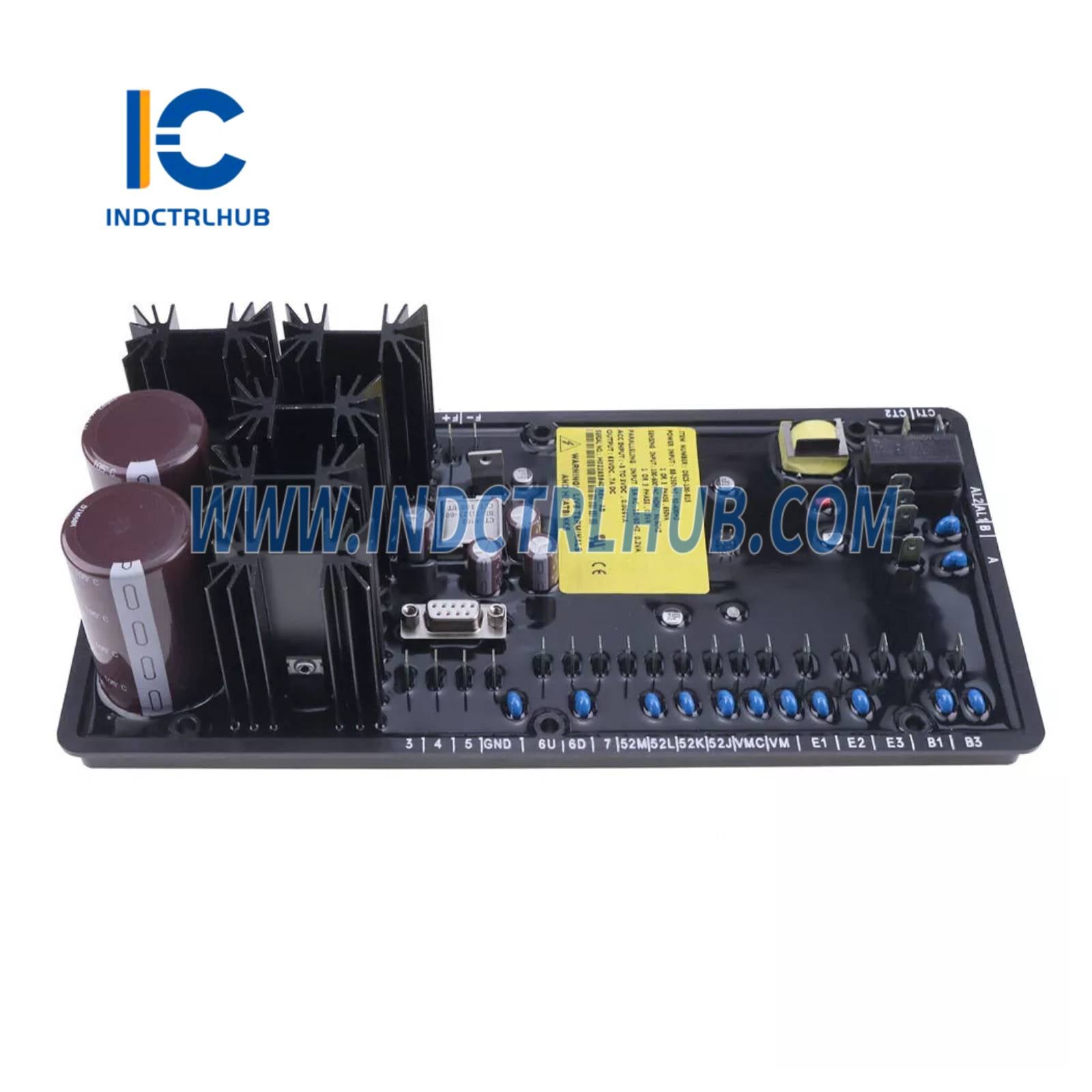

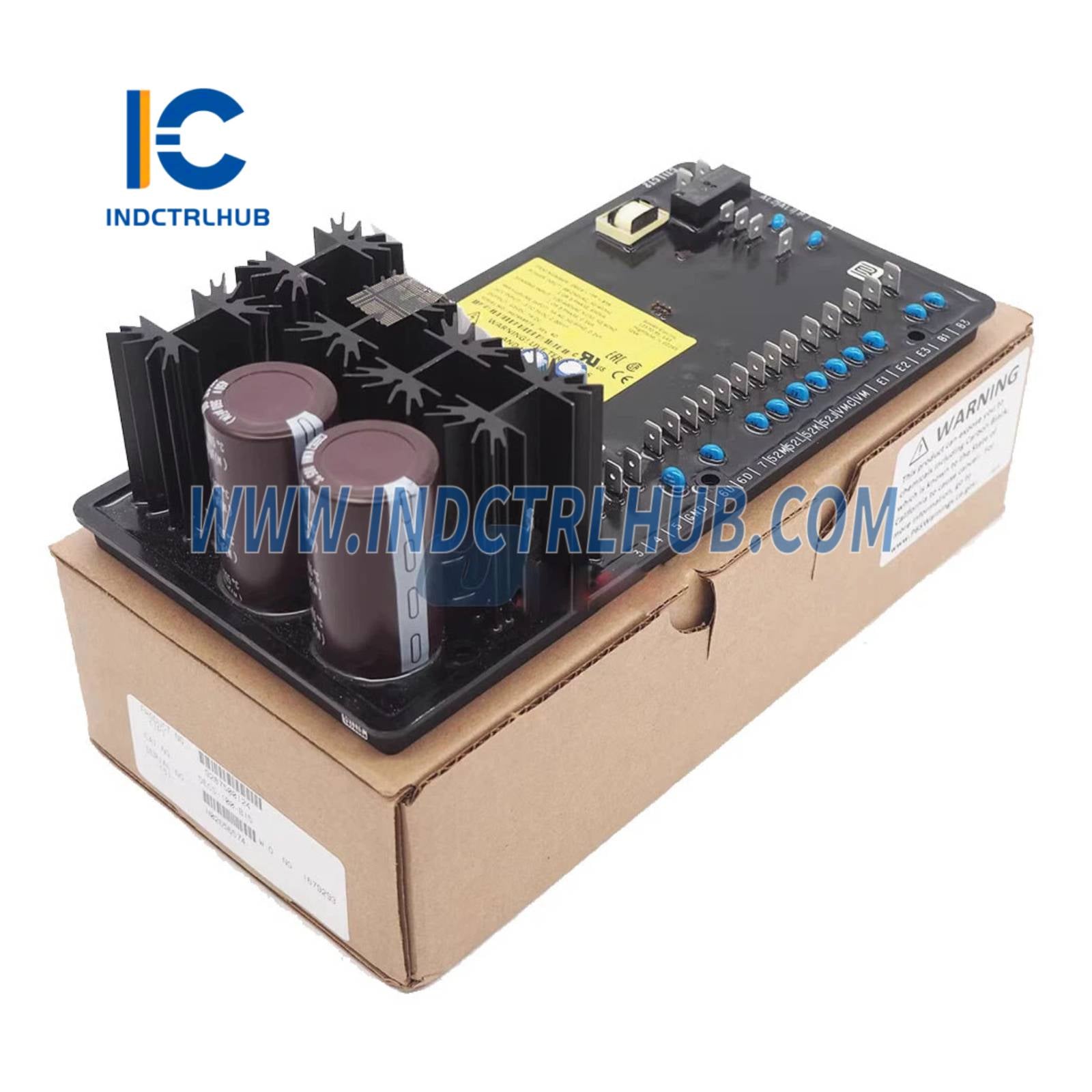

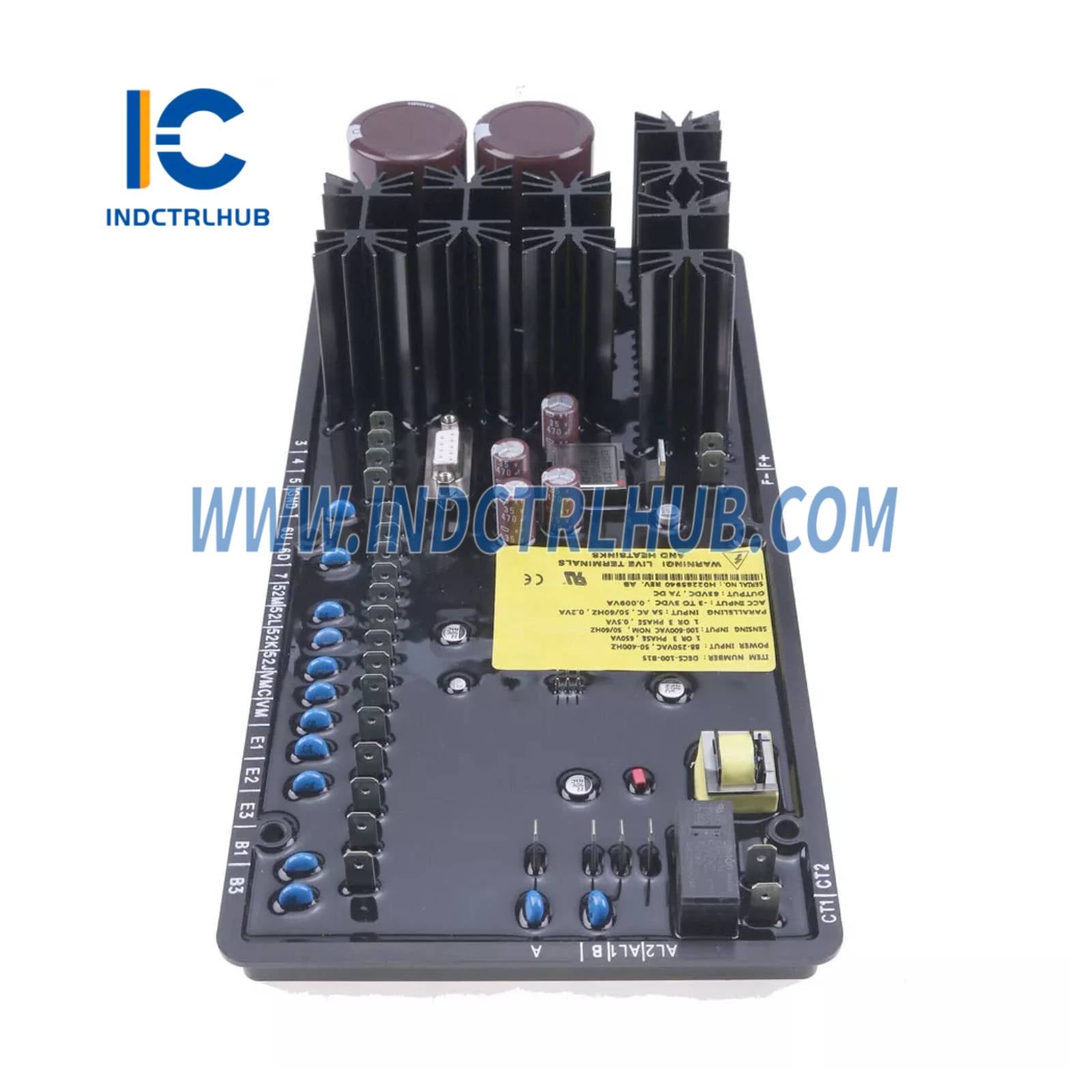

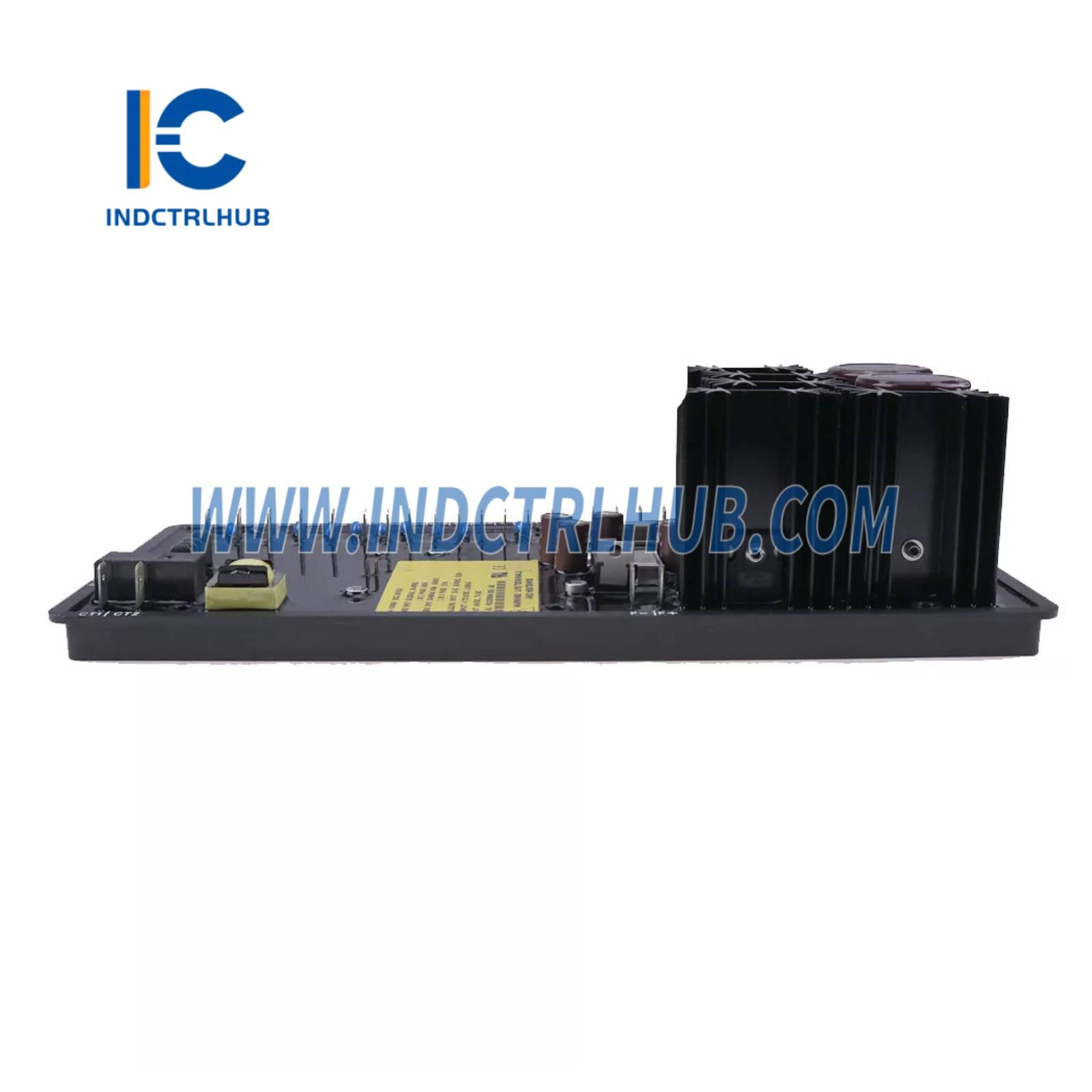

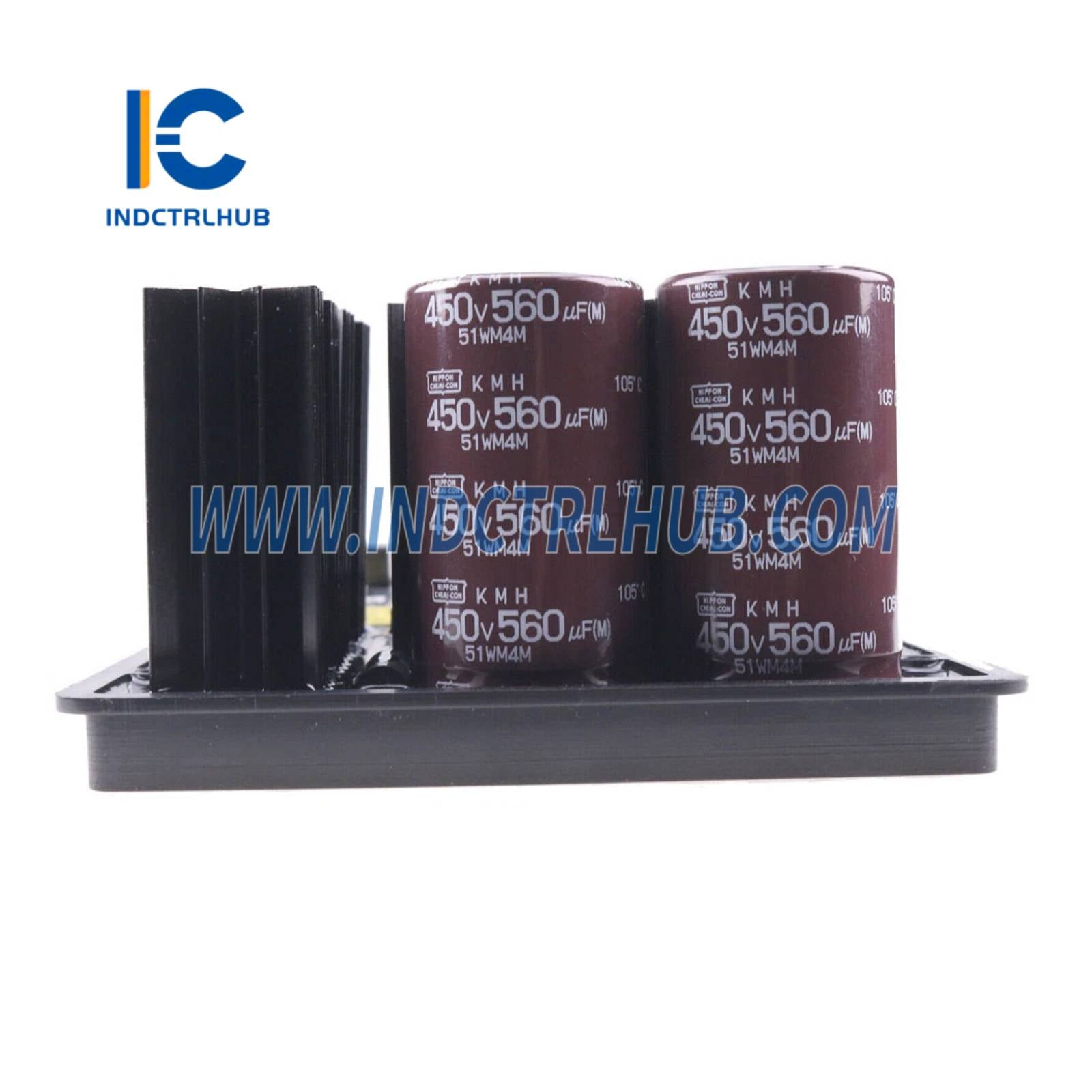

Woodward DECS-100-B15 Digitalni Sistem za Kontrolu Ekscitacije
Pregled Proizvoda
- Woodward DECS-100-B15 je digitalni sistem za kontrolu ekscitacije dizajniran za preciznu regulaciju napona i kontrolu ekscitacije sinhronih generatora u aplikacijama za proizvodnju električne energije, kao što su industrijske elektrane, pomorski sistemi i rezervni generatori. Ova kontrolna jedinica zasnovana na mikroračunaru pruža automatsku regulaciju napona, kontrolu reaktivne snage i zaštitne funkcije, što je čini pogodnom za male do srednje generator setove. DECS-100-B15 nudi robusne performanse sa kompaktnim dizajnom, besprekorno se integrišući sa sistemima generatora kako bi obezbedio stabilan rad pod promenljivim uslovima opterećenja. U poređenju sa drugim Woodward sistemima za ekscitaciju kao što su DECS-200 ili DECS-250, DECS-100-B15 je isplativo rešenje sa jednostavnijom funkcionalnošću prilagođenom manje složenim aplikacijama. Razlikuje se od Woodward kontrolera generatora (npr. EasyGen-3500-5, 8440-2087), elektronskih regulatora (npr. 8406-121) i aktuatora (npr. 8408-921), fokusirajući se specifično na kontrolu ekscitacije generatora.
Tehničke Specifikacije
- DECS-100-B15 ima sledeće specifikacije zasnovane na industrijskim izvorima i Woodward dokumentaciji:
| Specifikacija | Detalji |
|---|---|
| Model/Broj dela | DECS-100-B15 |
| Proizvođač | Woodward |
| Opis | Digitalni sistem za kontrolu ekscitacije sinhronih generatora |
| Serija | DECS-100 |
| Funkcija | Reguliše napon generatora, kontroliše ekscitaciju i pruža zaštitu |
| Procesor | Na bazi mikroračunara (specifična arhitektura nije javno detaljno opisana) |
| Memorija | Flash: 4–8 MB (za firmware i konfiguraciju) RAM: 2–4 MB (za podatke u radu) |
| Prikaz | Nema (konfiguracija preko PC interfejsa ili eksternog HMI) |
| Ulazi | 3-fazno merenje napona (do 600 VAC) 3-fazno merenje struje (1 A ili 5 A CT) 2 analogna ulaza (4–20 mA ili 0–10 V) 4 diskretna ulaza (24 VDC) |
| Izlazi | 1 izlaz za ekscitaciju (do 63 VDC pri 7 A kontinuirano, 15 A forsiranje za 10 s) 2 analogna izlaza (4–20 mA) 3 relejna izlaza (suvi kontakt, do 250 VAC/5 A) |
| Komunikacioni interfejsi | 1 serijski port (RS-485, Modbus RTU) CANbus (opciono, za integraciju sa kontrolama motora) |
| Načini kontrole | Automatska regulacija napona (AVR), kontrola faktora snage (PF), kontrola reaktivne snage (VAR), ručna kontrola ekscitacije |
| Tačnost regulacije | ±0,25% nominalnog napona (stabilno stanje) |
| Zaštitne funkcije | Preeksitacija, podeksitacija, prenapon, napon ispod granice, gubitak merenja, prekomerna struja polja |
| Redundancija | Bez redundancije |

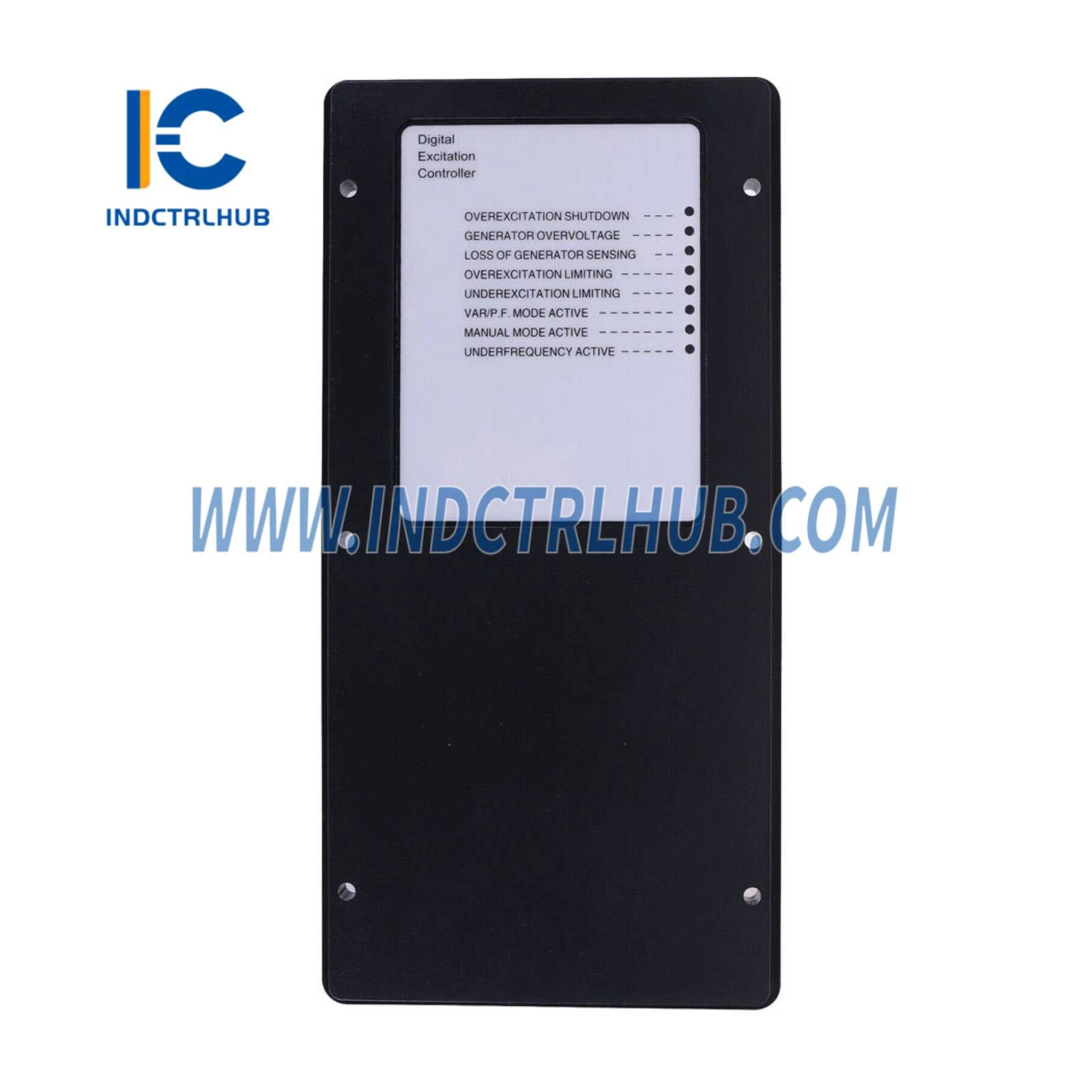

| Diagnostika | Detekcija grešaka, beleženje događaja (do 100 događaja), statusne LED diode |
| Kompatibilnost | Kompatibilan sa bezčetkama ili statičkim eksitatorima; integriše se sa Woodward kontrolerima generatora (npr. EasyGen serija), SCADA sistemima i uređajima trećih strana preko Modbus-a |
| Napajanje | 12–36 VDC (24 VDC nominalno) ili 120–240 VAC (50/60 Hz) |
| Potrošnja energije | Približno 15–25 W |
| Specifikacije okoline | Radna temperatura: -40°C do +70°C (-40°F do +158°F) Temperatura skladištenja: -40°C do +85°C (-40°F do +185°F) Relativna vlažnost: 5% do 95% bez kondenzacije Vibracije: u skladu sa IEC 60068-2-6 Udari: u skladu sa IEC 60068-2-27 |
| Kućište | IP20 (montaža na panel, veći IP stepen zaštite sa kućištima) |
| Dimenzije | Približno 233 mm (V) x 144 mm (Š) x 72 mm (D) |
| Težina | Približno 1–2 kg |
| Montaža | Panel ili DIN šina |
| Certifikati | CE, UL, CSA, pomorski sertifikati (npr. DNV, ABS, zavisno od konfiguracije) |
