Product Description

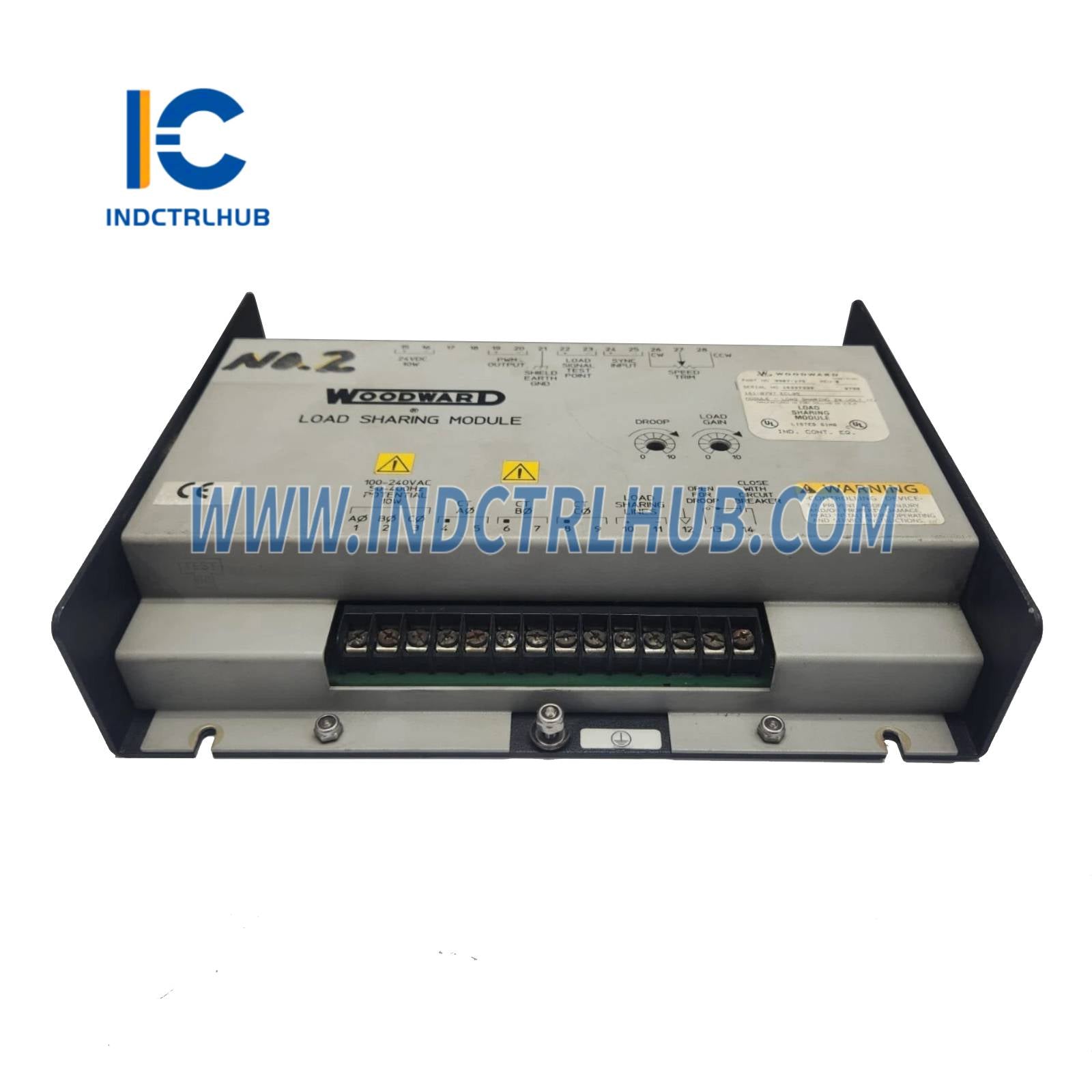

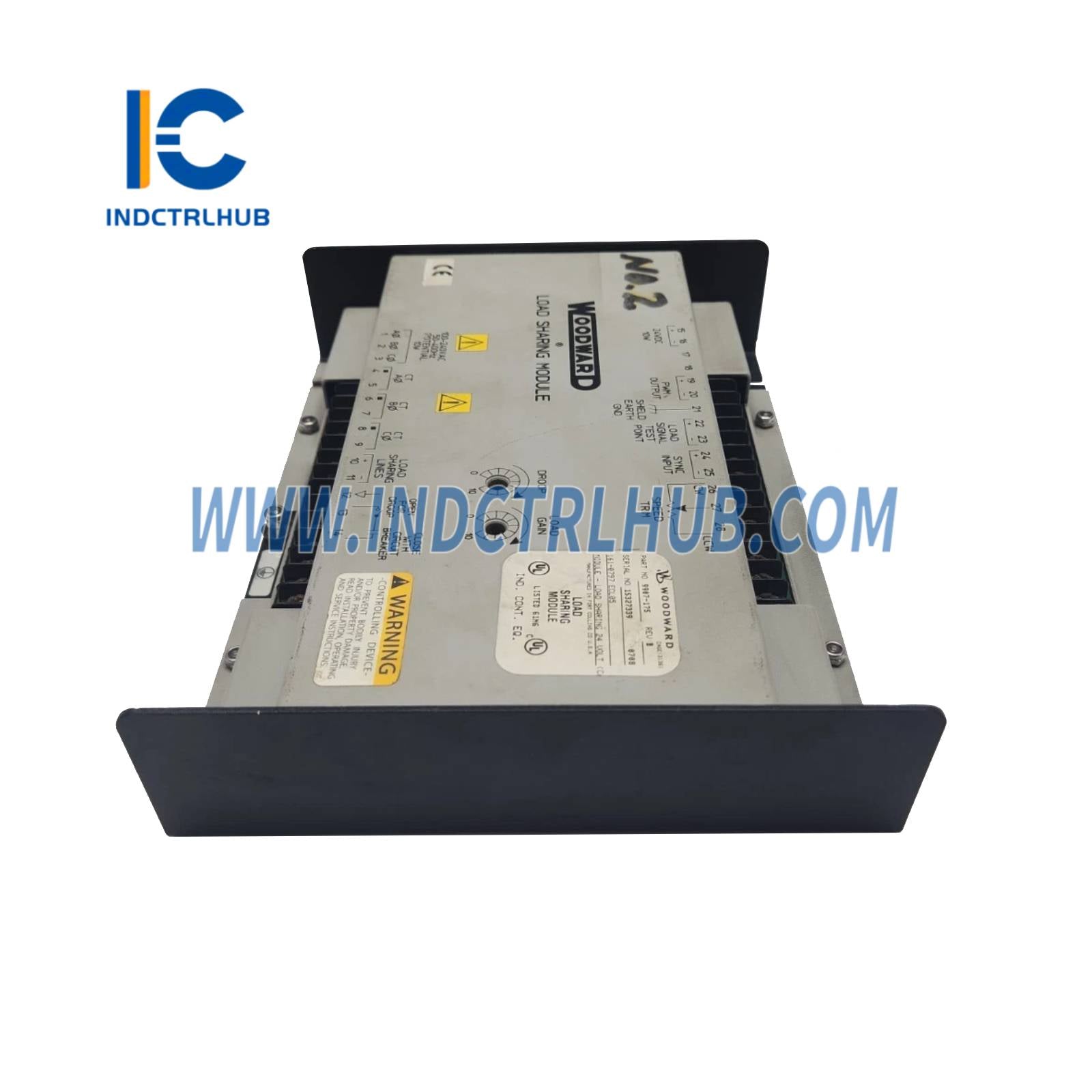

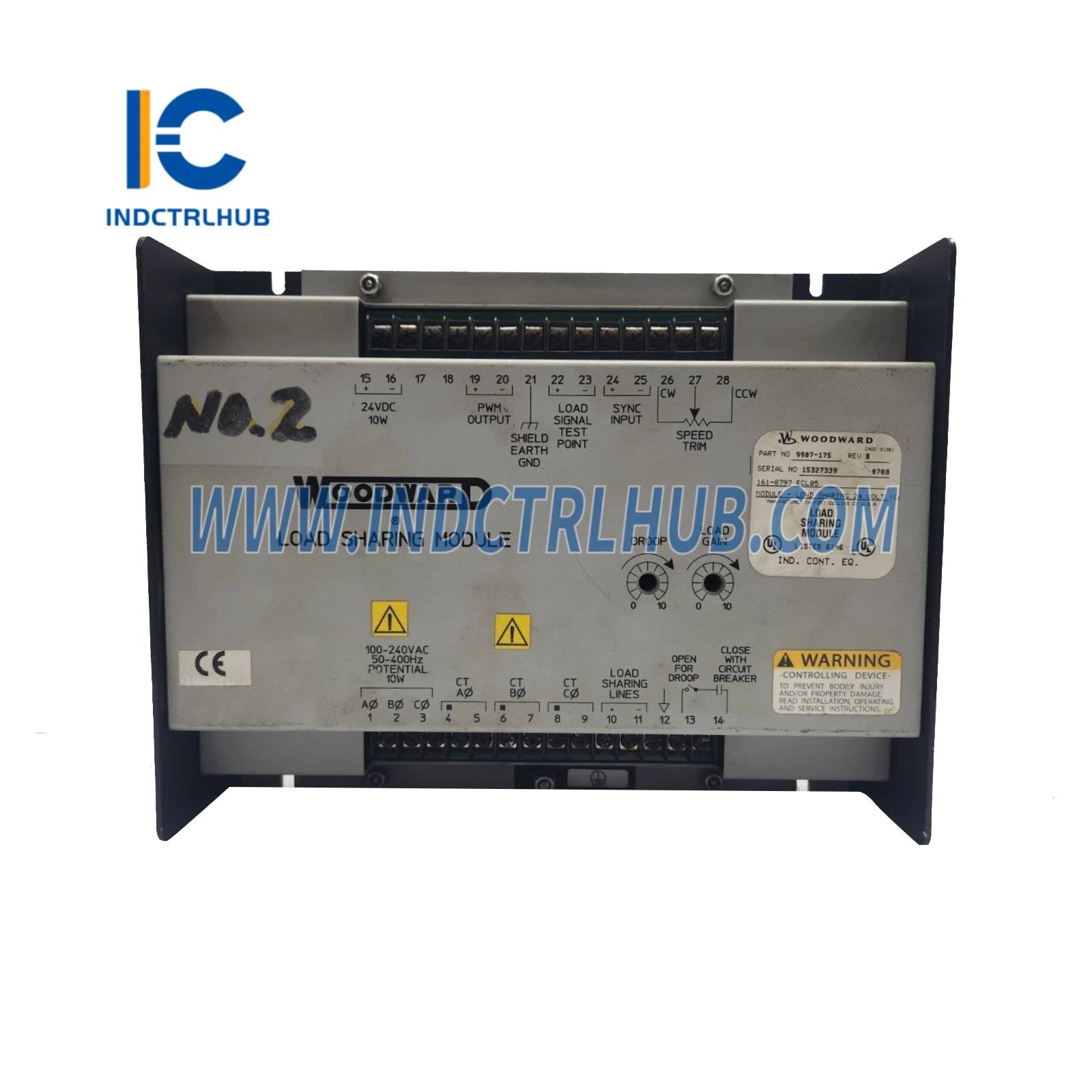

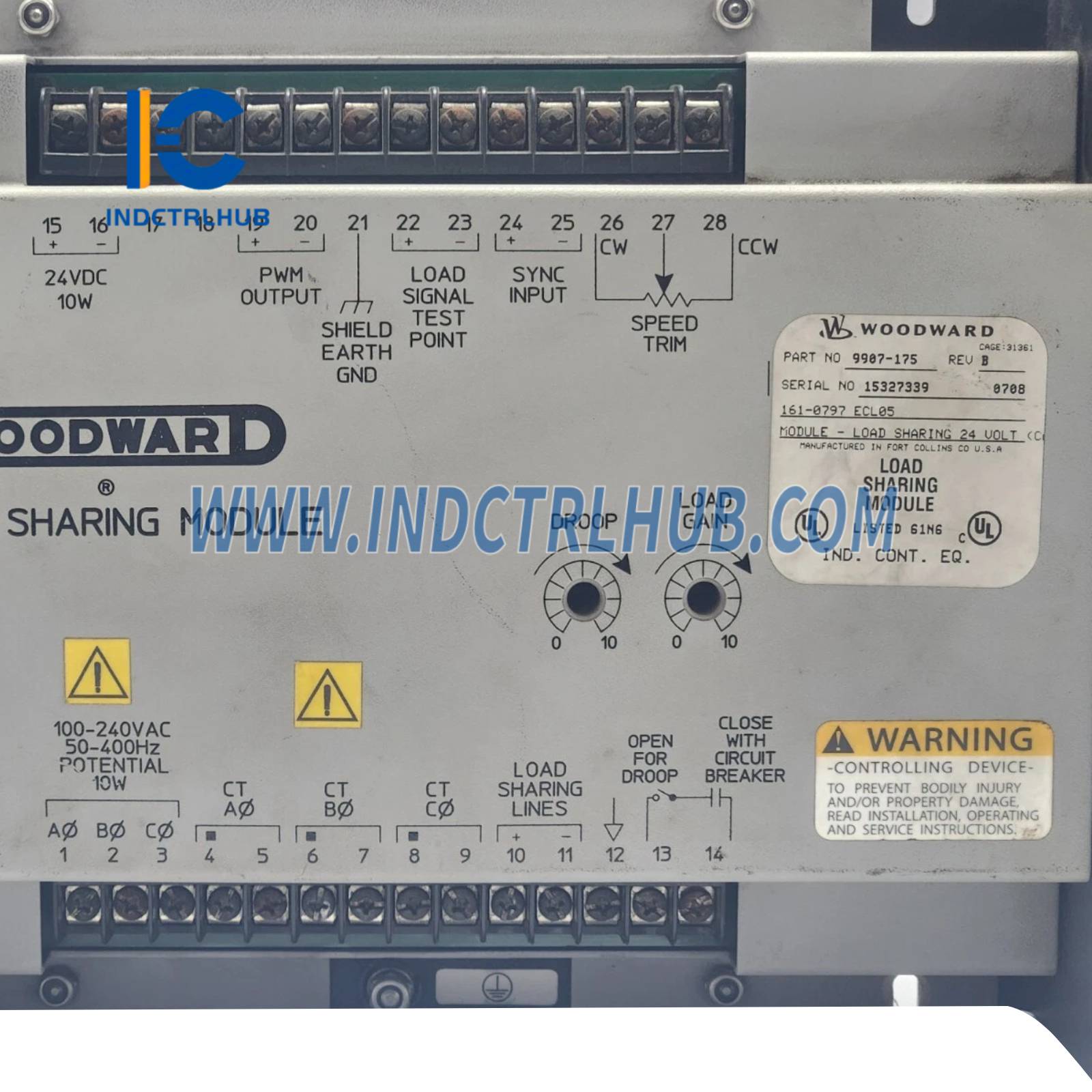

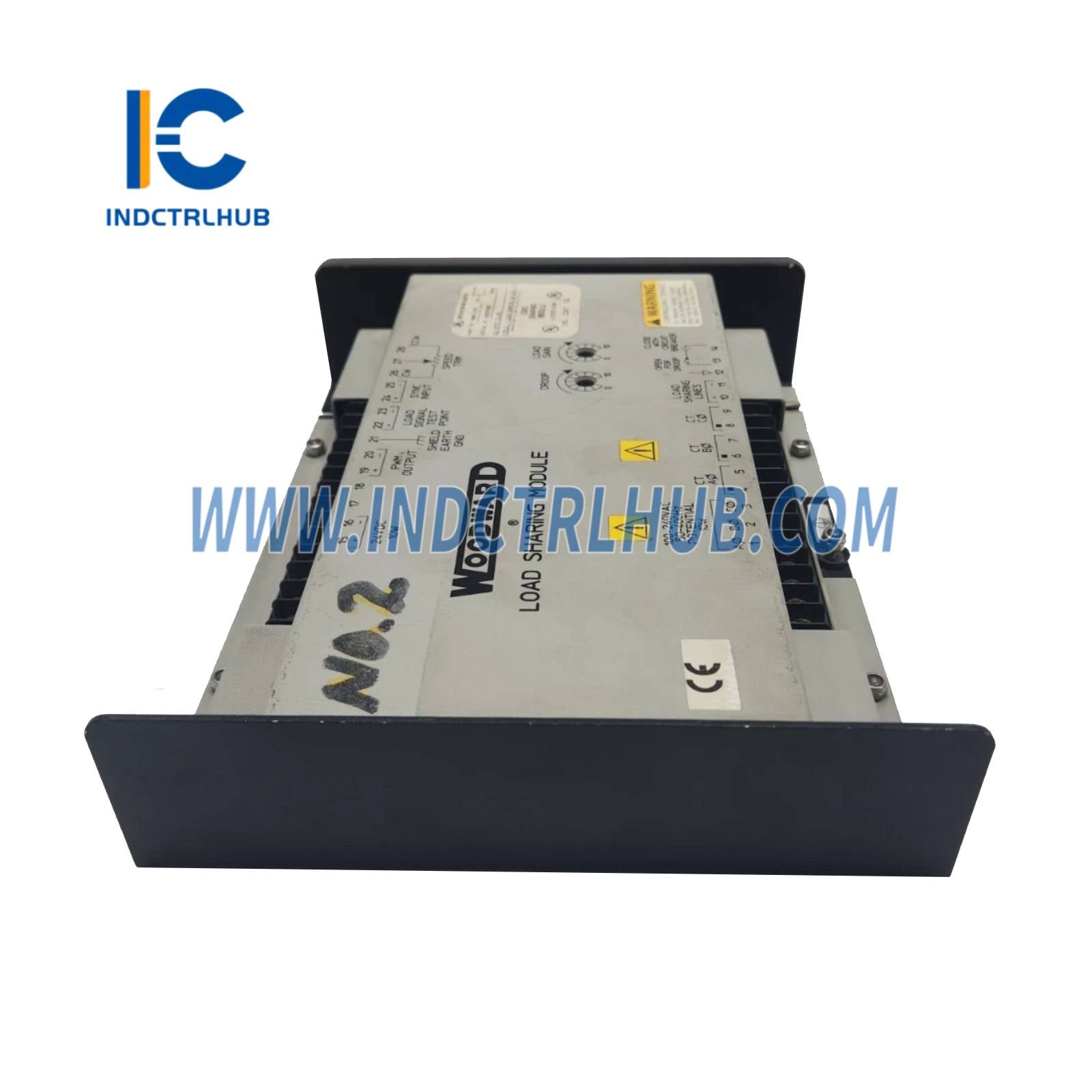

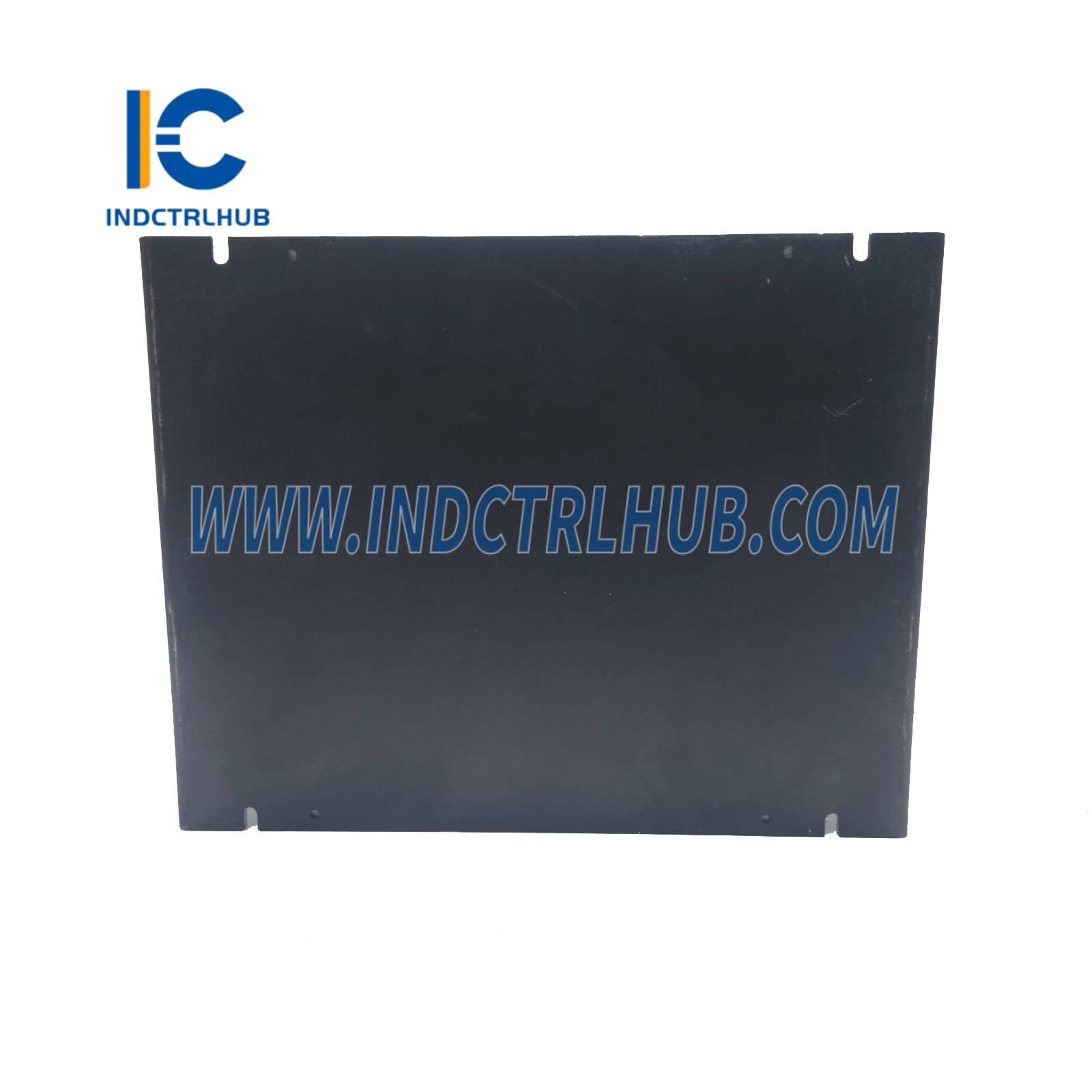

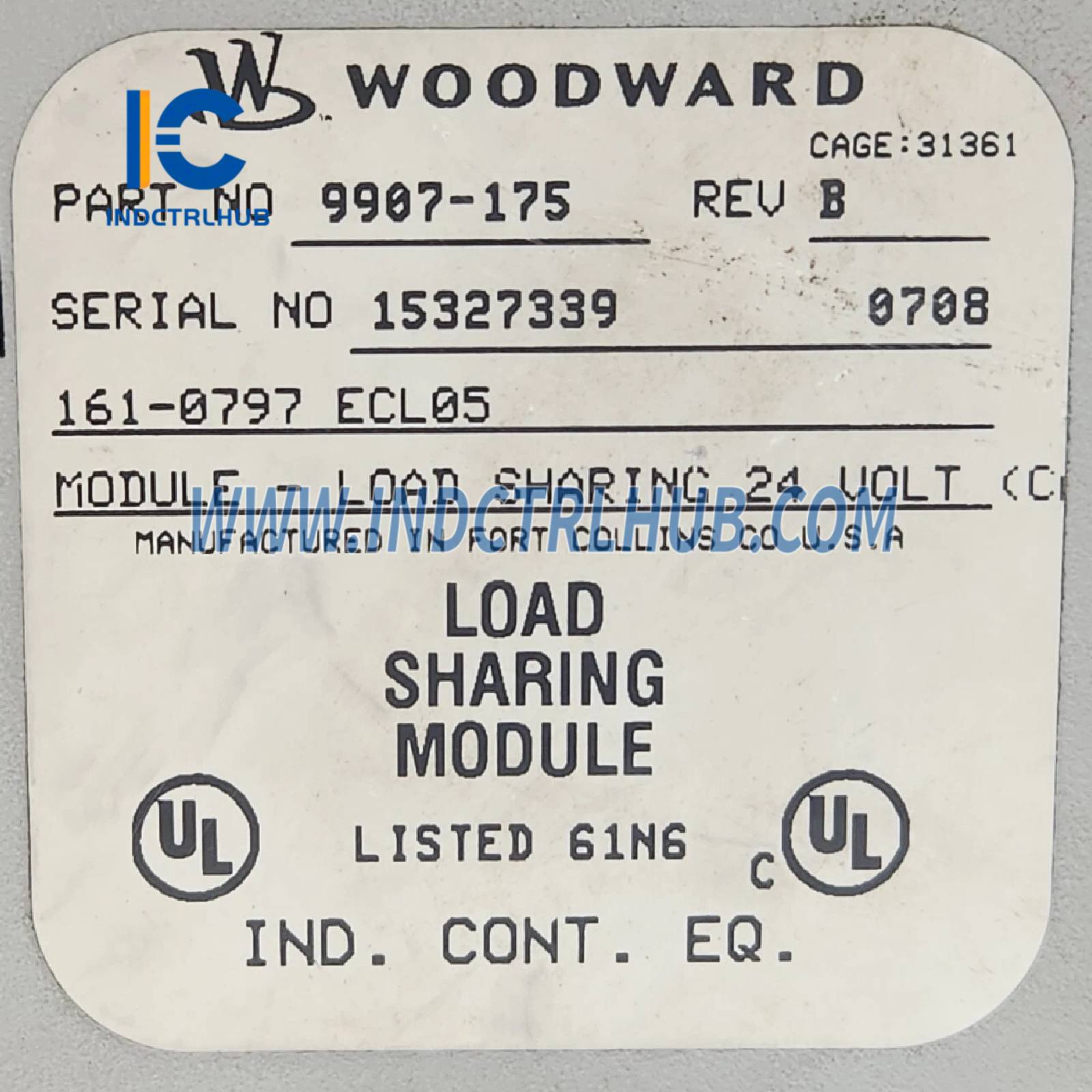

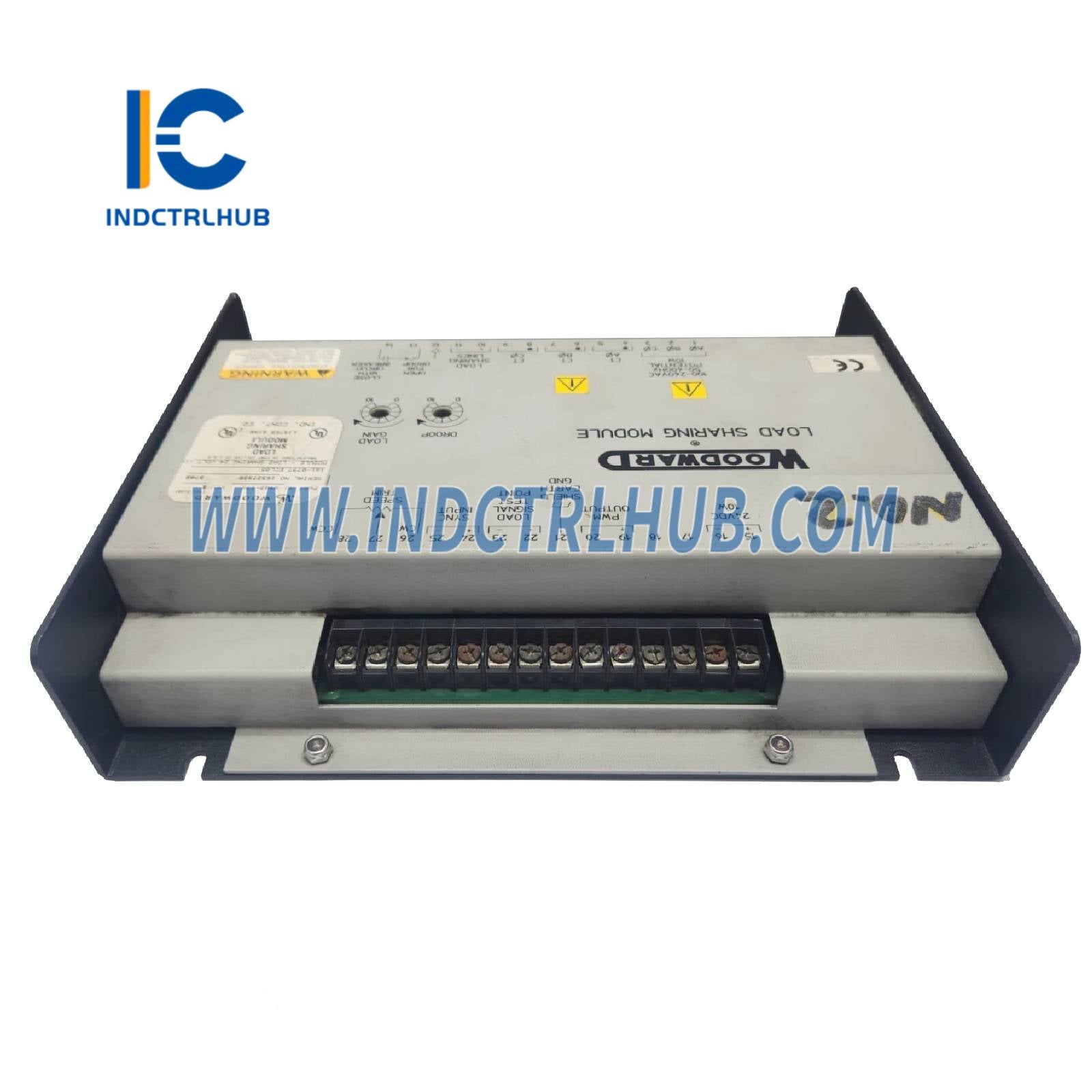

Woodward 9907-175 2301D-ST Digitalno deljenje opterećenja
Pregled proizvoda
- Woodward 9907-175 je 2301D-ST Digitalno deljenje opterećenja i kontrola brzine, dizajniran za preciznu kontrolu brzine i opterećenja malih parnih turbina koje pokreću generatore, pumpe ili kompresore u industrijskim primenama kao što su proizvodnja električne energije, nafta i gas, i procesna industrija. Ova mikrokontrolerska jedinica za upravljanje deo je Woodward serije 2301D, koja nudi naprednu digitalnu kontrolu za parne turbine sa jednim ventilom sa izohroničnim ili padnim upravljanjem brzinom, deljenjem opterećenja i funkcijama zaštite. 2301D-ST je prilagođen za primene na parnim turbinama, obezbeđujući automatizovano pokretanje, zaustavljanje i preciznu regulaciju brzine. 9907-175 je specifična varijanta 2301D-ST, sa napajanjem visokog napona (88–132 VAC ili 90–150 VDC) i potencijalno specifičnim firmware-om ili konfiguracijama u poređenju sa drugim 2301D modelima (npr. 9907-173). Integrisan je sa Woodward aktuatorima i podržava komunikaciju sa sistemima kontrole postrojenja. 9907-175 ima robusnu konstrukciju za pouzdan rad u teškim uslovima. Razlikuje se od Woodward kontrola za gensete kao što su EasyGen serija (npr. 8440-2179 EasyGen-3500XT, 9907-1182), DSLC serija (npr. 9905-976, 8923-1262), 505 serija (npr. 9907-163, 9905-792), 2301A serija (npr. 9905-463), EGCP-3 serija (npr. 8444-1082), SPM-D2 serija (npr. 8446-1048), SPM-A serija (npr. 9907-028), MicroNet Plus (npr. 8800-1001), TG-13 (npr. 8516-050), Peak150 serija (npr. 8200-176), ProAct serija (npr. 8237-2595), 723PLUS serija (npr. 8270-1013), EPG sistemi (npr. 8290-195), elektronski regulatori (npr. 8406-121) i aktuatori (npr. 8408-921), fokusirajući se na digitalnu kontrolu malih parnih turbina.
Tehničke specifikacije
- 9907-175 ima sledeće specifikacije zasnovane na industrijskim izvorima i Woodward dokumentaciji:
| Specifikacija | Detalji |
|---|---|
| Model/Broj dela | 9907-175 |
| Proizvođač | Вудвард |
| Opis | 2301D-ST Digitalno deljenje opterećenja i kontrola brzine za parne turbine |
| Serija | 2301D |
| Funkcija | Kontroliše brzinu i opterećenje parne turbine; upravlja deljenjem opterećenja, pokretanjem, zaustavljanjem i zaštitom |
| Procesor | Mikroprocesorski zasnovan (specifična arhitektura nije javno detaljno opisana) |
| Memorija | Flash: 8–16 MB (za firmware i konfiguraciju) RAM: 4–8 MB (za podatke u toku rada) |
| Ekran | Nema integrisani displej; koristi eksterni PC interfejs (Woodward Watch Window ili Toolkit) ili HMI |
| Ulazi | 4 analogna ulaza (konfigurisano za 4–20 mA, 0–5 V, npr. pritisak, temperatura) 8 diskretnih ulaza (24 VDC, npr. start, stop) 1 ulaz za brzinu (magnetni senzor ili proximity sonda, 1–30 kHz) |
| Izlazi | 2 analogna izlaza (4–20 mA ili 0–200 mA za kontrolu aktuatora) 4 relejna izlaza (suvi kontakt, do 250 VAC/5 A, za alarme, prekide) 1 izlaz za aktuator (konfigurisano za Woodward aktuatore, 4–20 mA ili PWM) |
| Komunikacioni interfejsi | 1 serijski port (RS-232/RS-485, Modbus RTU) 1 CANopen port (opciono, za Woodward uređaje) Ethernet (opciono, Modbus TCP) |
| Režimi kontrole | Izohronična kontrola brzine, kontrola brzine sa padom, izohronično deljenje opterećenja, automatske sekvence start/stop |
| Funkcije zaštite | Prekoračenje brzine, kvar aktuatora, gubitak signala brzine, konfigurisani alarmi |
| Redundancija | Nerdundantan |
| Dijagnostika | Otkrivanje grešaka, beleženje događaja (do 300 događaja), praćenje podataka u realnom vremenu, LED diode za status |
| Kompatibilnost | Woodward aktuatori (npr. EGB, ProAct, CPC-II, 8408-921), magnetni senzori, sinhronizatori (npr. DSLC, SPM-A); interfejsi sa uređajima trećih strana putem Modbus-a ili analognih signala |
| Napajanje | 88–132 VAC (50/60 Hz) ili 90–150 VDC |
| Potrošnja energije | Približno 10–25 W |
| Specifikacije okoline | Radna temperatura: -40°C do +70°C (-40°F do +158°F) Temperatura skladištenja: -40°C do +85°C (-40°F do +185°F) Relativna vlažnost: 5% do 95% bez kondenzacije Vibracije: u skladu sa IEC 60068-2-6 Otpornost na udarce: u skladu sa IEC 60068-2-27 |
| Kućište | IP20 (zahteva kontrolni orman); opciono IP54 sa kućištem |
| Dimenzije | Približno 305 mm (V) x 254 mm (Š) x 76 mm (D) |
| Težina | Približno 2–3 kg |
| Montaža | Ugradni na panel ili DIN-šinu (sa adapterom) |
| Sertifikati | CE, UL, CSA, pomorske sertifikacije (npr. DNV, ABS, Lloyd’s Register); ATEX/IECEx Zona 2 (zavisno od konfiguracije) |
