Product Description

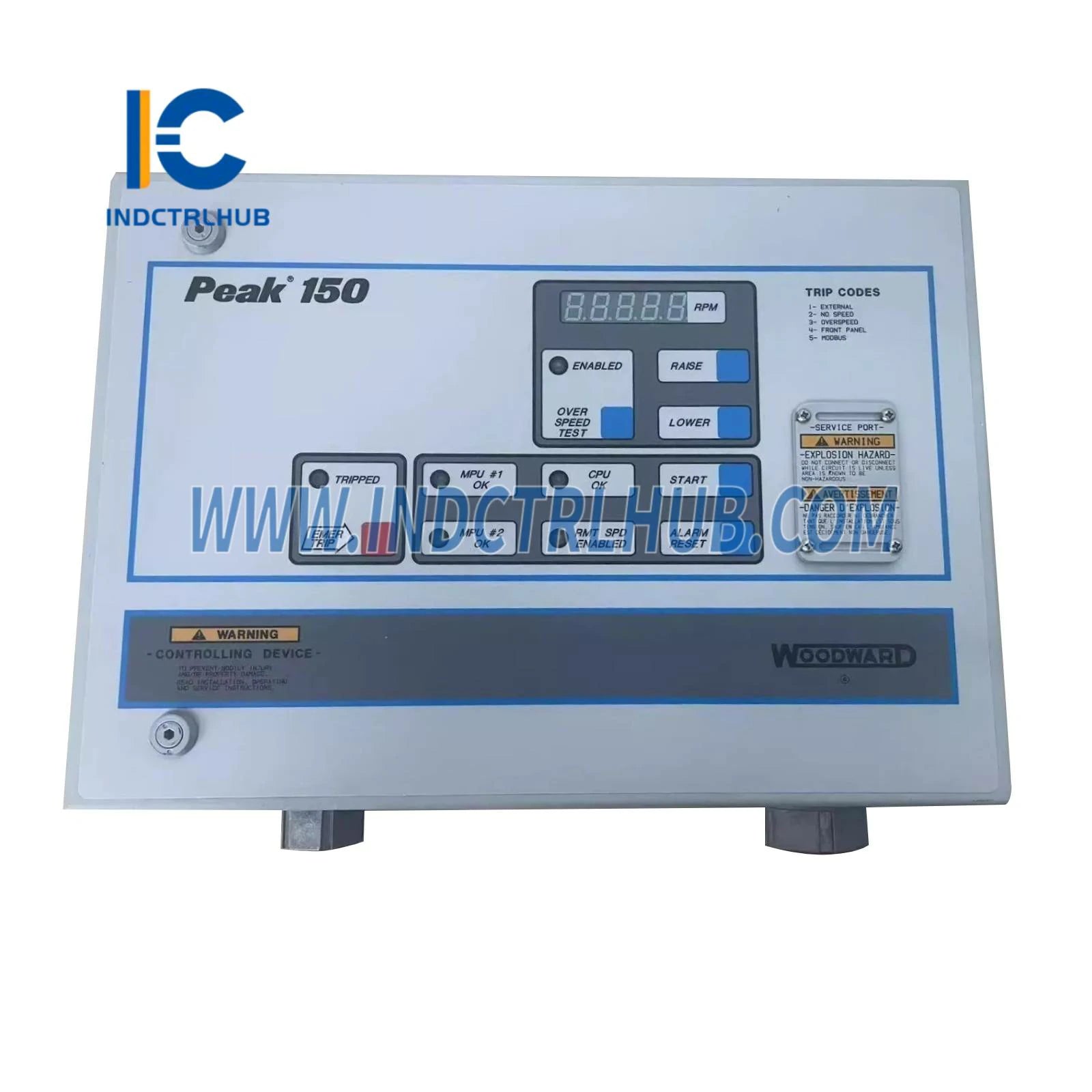

Woodward 9905-860 Peak 150 Digitalna Kontrola
- Proizvođač: Woodward
- Model/Broj dela: 9905-860
- Opis: Peak 150 digitalna kontrola, 24 VDC, Modbus komunikacija, kućište NEMA 4, za parne turbine sa jednim ventilom/jednim ventilom u nizu API611
Pregled
- Woodward 9905-860 je digitalna kontrolna jedinica Peak 150 dizajnirana za male industrijske parne turbine sa jednim ventilom ili sa jednim ventilom u nizu, u skladu sa API611 standardima. Omogućava ekonomičnu, mikroprocesorski zasnovanu kontrolu za pokretanje, zaustavljanje, upravljanje i zaštitu parnih turbina ili turboekspanzora koji pokreću kompresore, pumpe ili industrijske ventilatore. Jedinica je pogodna za industrijske, pomorske i energetske primene.
Tehničke specifikacije
| Specifikacija | Detalji |
|---|---|
| Модел | 9905-860 |
| Serija | Vršni 150 |
| Tip | Digitalna kontrola za parne turbine |
| Napajanje | 18–32 VDC, približno 5 W nominalno |
| Komunikacija | Modbus RTU (RS-232 ili RS-485) |
| Kućište | NEMA 4 (otporno na prašinu i vodu) |
| Ulazi za brzinu | 2 magnetna senzora (MPU), 1–15 Vrms, 200 Hz–15 kHz |
| Ekran | LED prikaz brzine sa 5 cifara |

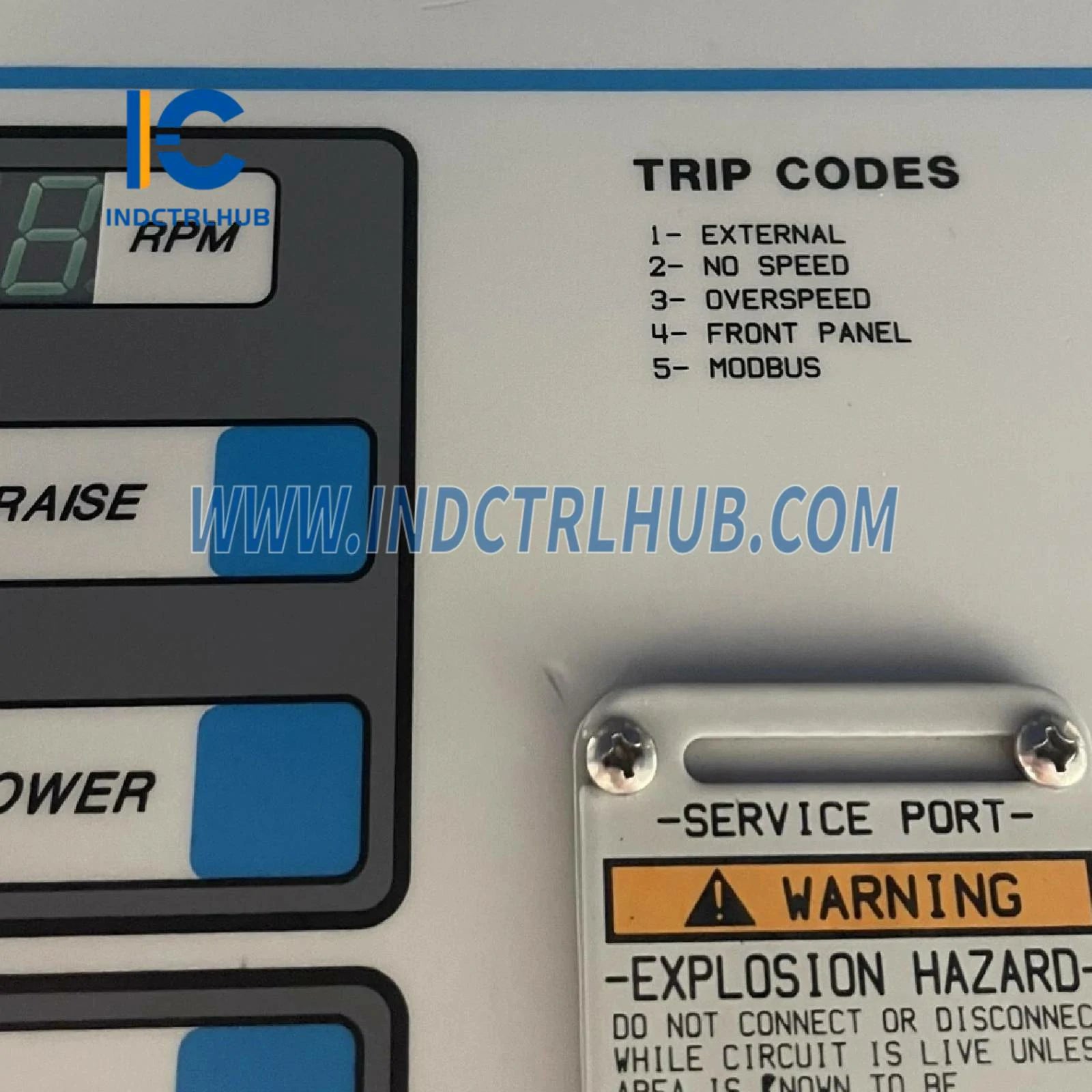

| Indikatori statusa | 6 LED indikatora (test prekoračenja brzine, CPU, isključenje, itd.) |
| Kontrole | 6 tastera na tastaturi (podešavanje brzine, start, hitno zaustavljanje, resetovanje alarma) |
| Analogni izlazi | 1 kanal, 4–20 mA (konfigurisano za brzinu, zadatu vrednost ili opterećenje) |
| Diskretni ulazi | 8 kanala, suvi kontakt ili 24 VDC |
| Relejni izlazi | 4 kanala, Forma C, 5 A pri 250 VAC |
| Radna temperatura | -25°C do +65°C (-13°F do +149°F) |
| Temperatura skladištenja | -40°C do +85°C (-40°F do +185°F) |
| Relativna vlažnost | 5% do 95%, bez kondenzacije |
| Vibracije | 5 G, 10–500 Hz |
| Udaranje | 30 G vršni |
| Dimenzije | Približno 305 mm x 254 mm x 102 mm (12 in x 10 in x 4 in) |
| Težina | Približno 3,5 kg (7,7 lbs) |
| Montaža | Za montažu na panel ili zid |
| Sertifikati | CE, UL/cUL (u postupku za neke regione), u skladu sa API611 |
| Kompatibilnost sistema | Parne turbine sa jednim ventilom, Woodward aktuatori, ručni programator (9905-292) |
