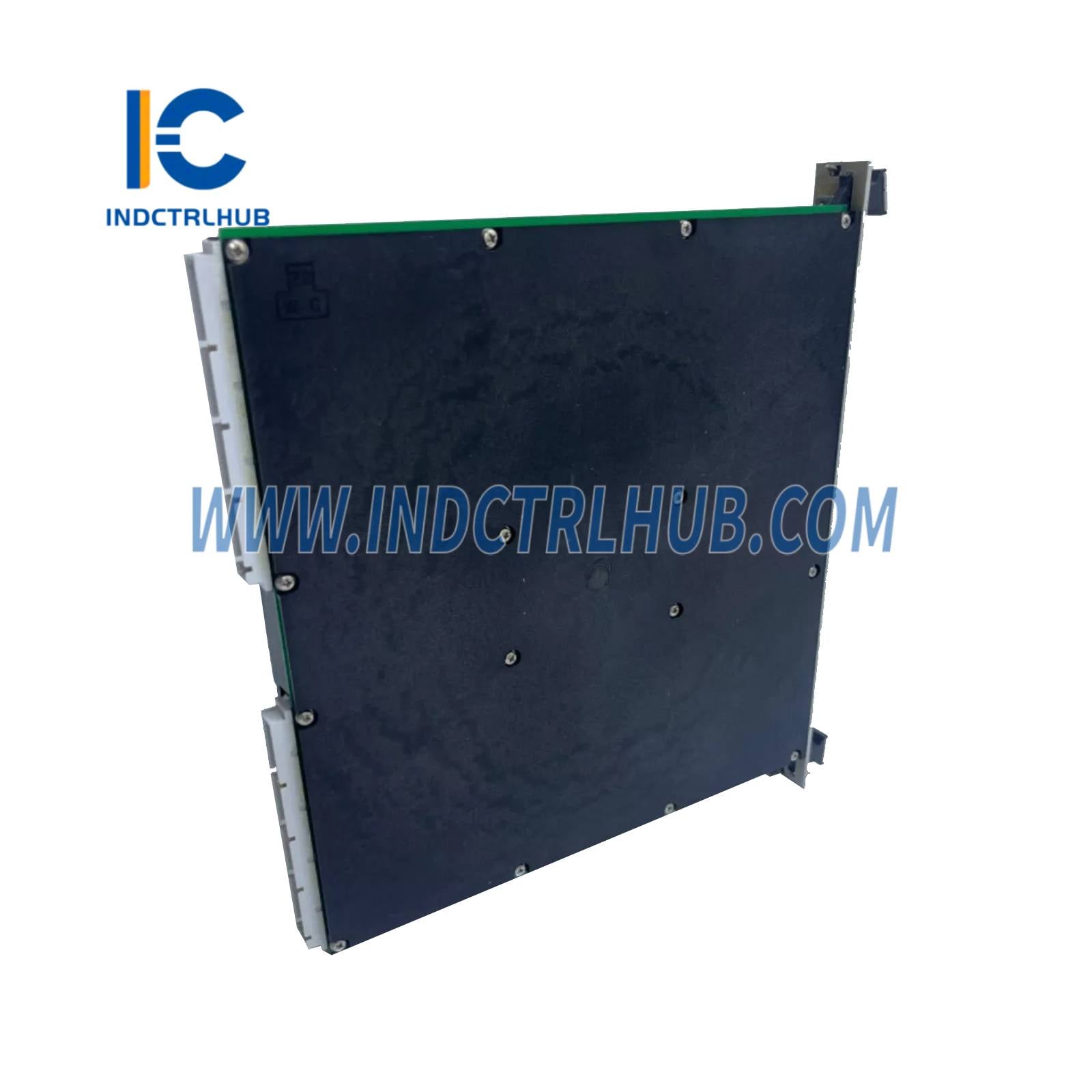

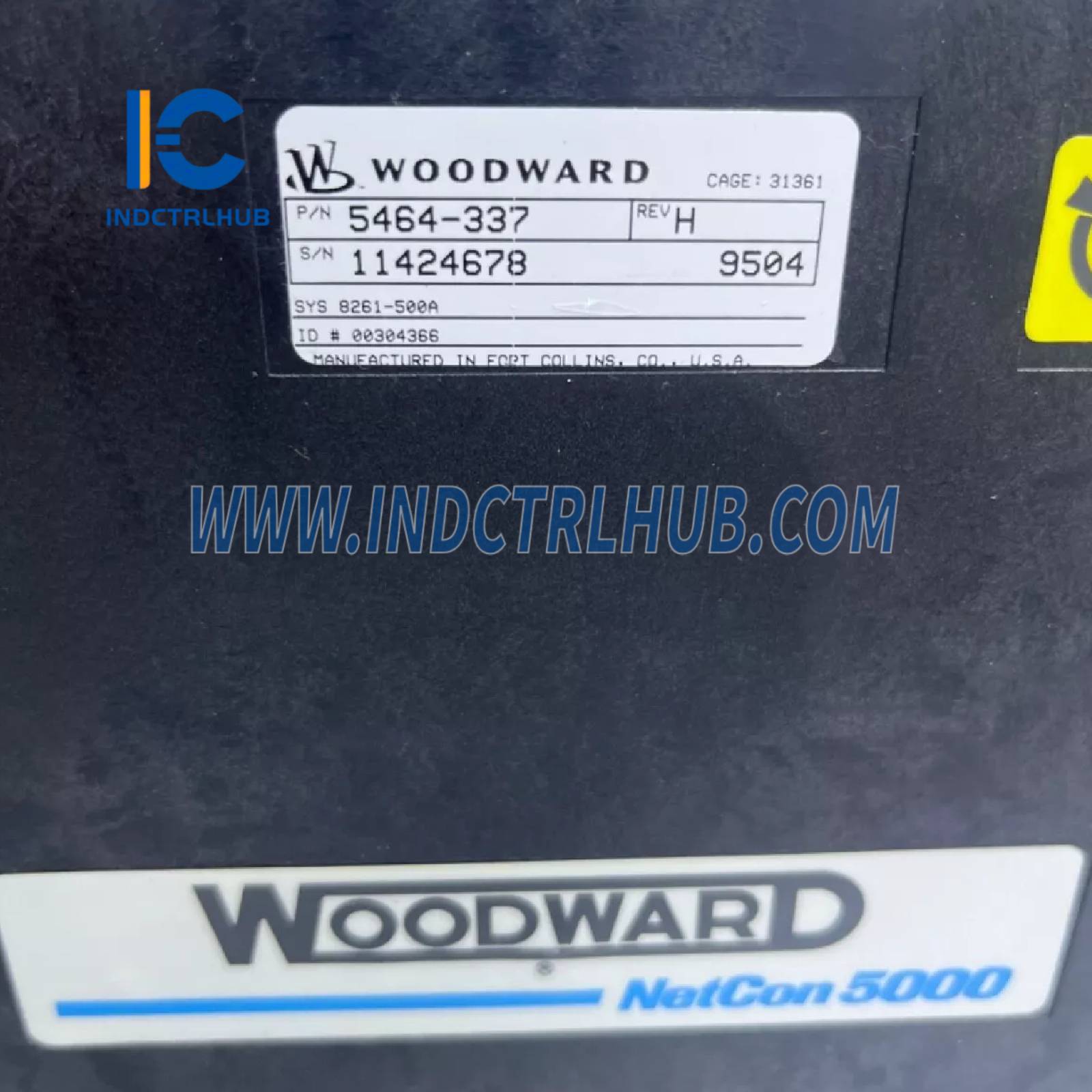

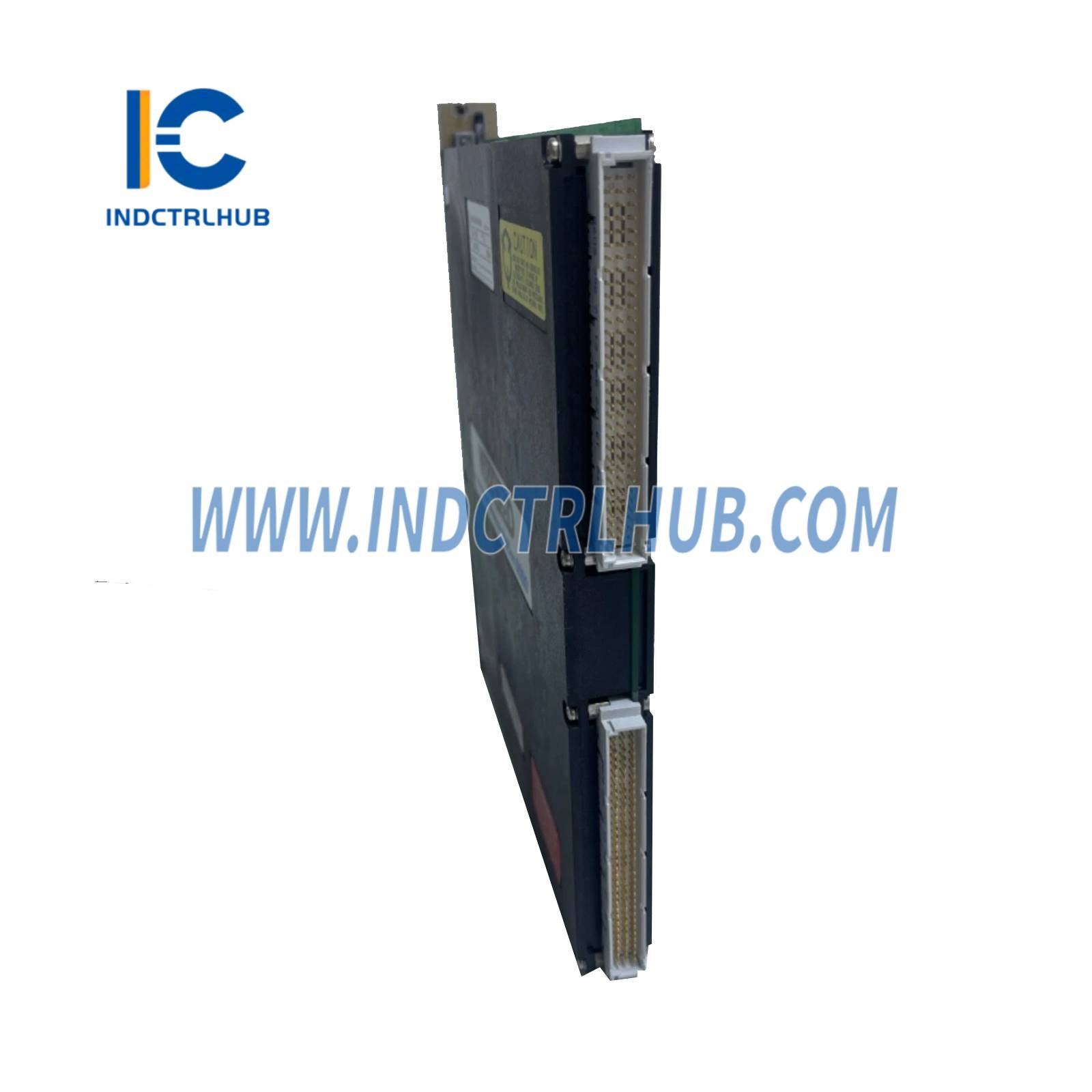

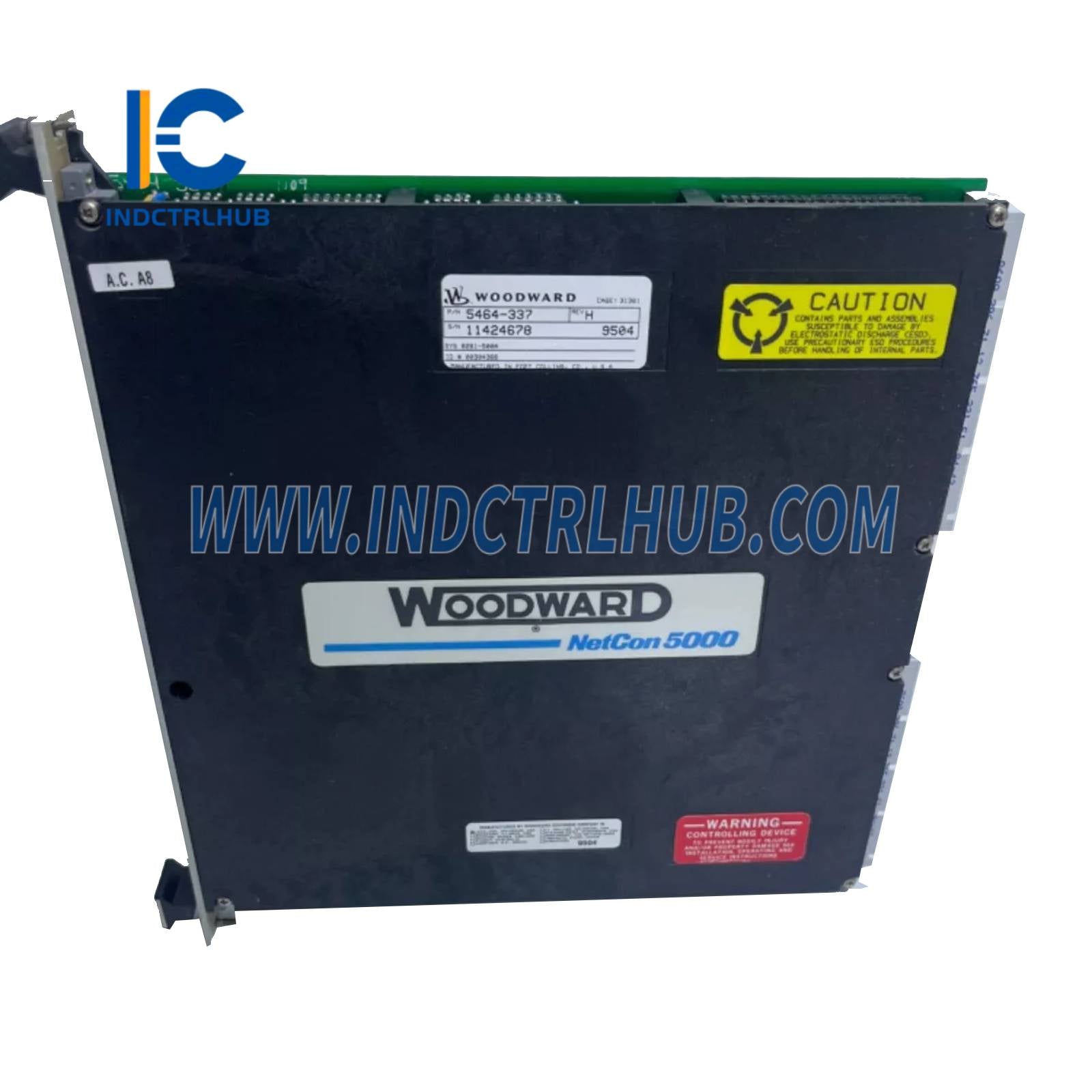

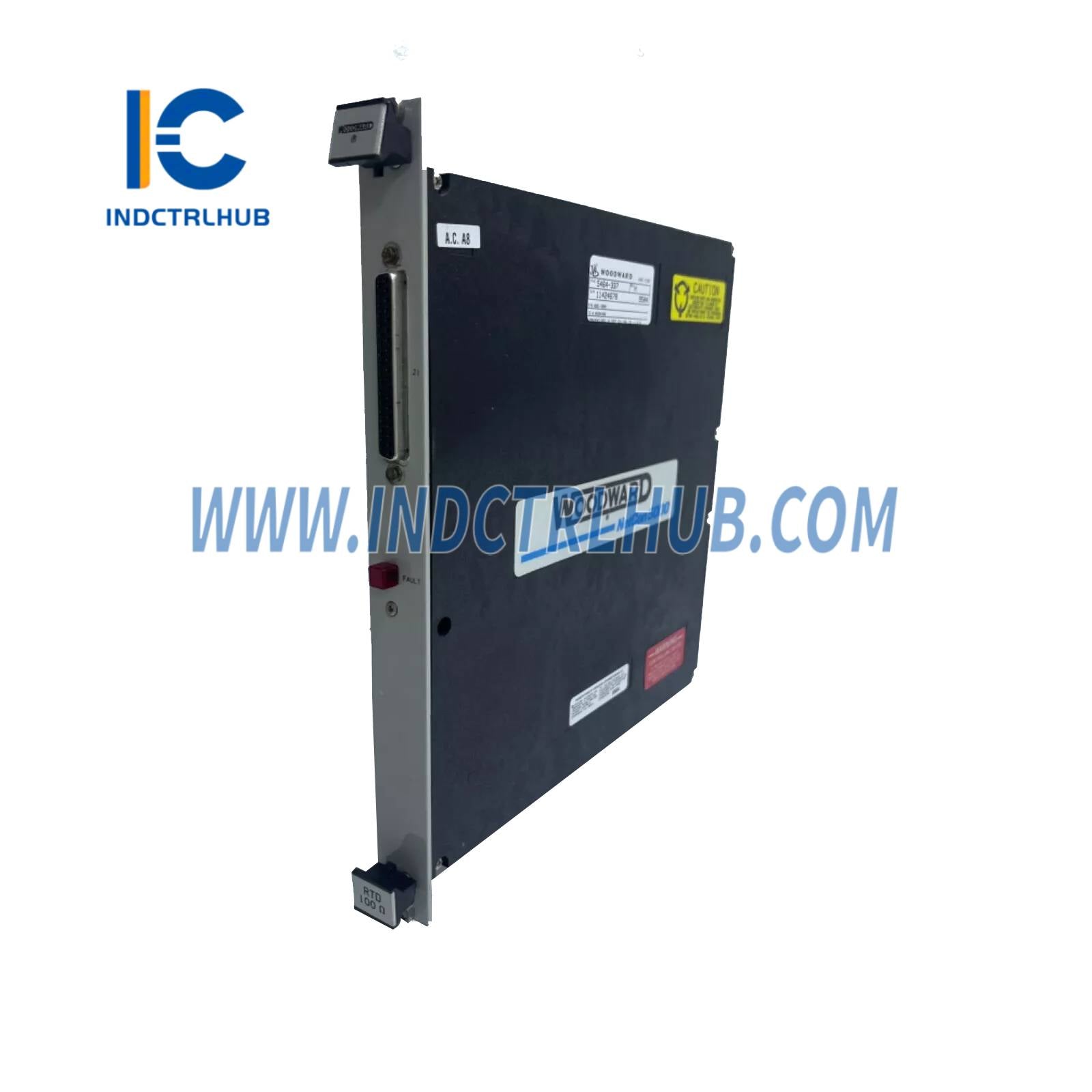

Woodward 5464-337 MicroNet digitalni modul senzora brzine
Pregled proizvoda
- Woodward 5464-337 je Digitalni modul za merenje brzine dizajniran za Woodward-ove MicroNet i MicroNet TMR kontrolne sisteme. Ovaj modul obrađuje signale brzine sa magnetnih senzora (MPU) ili senzora blizine, pružajući precizna merenja brzine za kontrolu i zaštitu industrijskih mašina kao što su gasne i parne turbine, kompresori i motori. Često se koristi u industrijama poput proizvodnje električne energije, nafte i gasa, vazduhoplovstva i pomorstva, gde je precizno praćenje brzine od ključnog značaja. 5464-337 je poznat po visokoj pouzdanosti, robusnom dizajnu i besprekornoj integraciji sa Woodward-ovim MicroNet kontrolnim platformama.
Tehničke specifikacije
- 5464-337 ima sledeće specifikacije zasnovane na industrijskim izvorima i Woodward dokumentaciji:
| Specifikacija | Detalji |
|---|---|
| Model/Broj dela | 5464-337 |
| Proizvođač | Вудвард |
| Opis | Digitalni modul senzora brzine za MicroNet kontrolne sisteme |
| Serija | MicroNet / MicroNet TMR |
| Funkcija | Obrađuje signale brzine sa magnetnih pickup-a ili proximity senzora |
| Ulazni kanali | 4 ulaza za senzore brzine (magnetni pickup ili proximity senzor) |
| Tip ulaznog signala | Magnetni pickup (MPU): 1–30 Vrms, 100 Hz–50 kHz Proximity senzor: 5–24 VDC, 100 Hz–50 kHz |
| Opseg brzine | Konfigurisano, obično 100–50.000 RPM |
| Rezolucija | 0,01% od pune skale (tipično) |
| Tačnost | ±0,05% od izmerene brzine (tipično) |
| Izolacija | Optički izolovani ulazi (do 1500 V) |
| Vreme odziva | ≤ 5 ms (tipično za merenje brzine) |
| Redundancija | Podržava TMR konfiguracije sa trostrukom obradom (kada se koristi u MicroNet TMR sistemima) |
| Interfejs za komunikaciju | Interna MicroNet magistrala (proprietarni protokol) |
| Dijagnostika | Detekcija gubitka signala brzine, alarmi za preveliku/premalu brzinu, prijava greške modula, LED indikatori statusa |
| Kompatibilnost | Woodward MicroNet i MicroNet TMR sistemi, kompatibilni sa MicroNet CPU-ima (npr. 5453-759) i I/O modulima |
| Napajanje | 18–32 VDC (24 VDC nominalno, preko MicroNet kućišta ležišta) |
| Potrošnja energije | Približno 10–15 W |
| Specifikacije okoline | Radna temperatura: -40°C do +70°C (-40°F do +158°F) Temperatura skladištenja: -40°C do +85°C (-40°F do +185°F) Relativna vlažnost: 5% do 95% bez kondenzacije Otpornost na vibracije: u skladu sa MIL-STD-810 Otpornost na udarce: u skladu sa MIL-STD-810 |
| Kućište | IP20 (ugrađeno u MicroNet kućište, veći IP stepeni zaštite sa kućištima) |
| Dimenzije | Približno 300 mm (V) x 50 mm (Š) x 150 mm (D) |
| Težina | Približno 0,5–0,8 kg |
| Montaža | Povezuje se na MicroNet ili MicroNet TMR kućište |
| Sertifikati | CE, UL, CSA, ATEX (za opasna područja, zavisno od konfiguracije), pomorske sertifikacije (npr. DNV, ABS) |
