Product Description

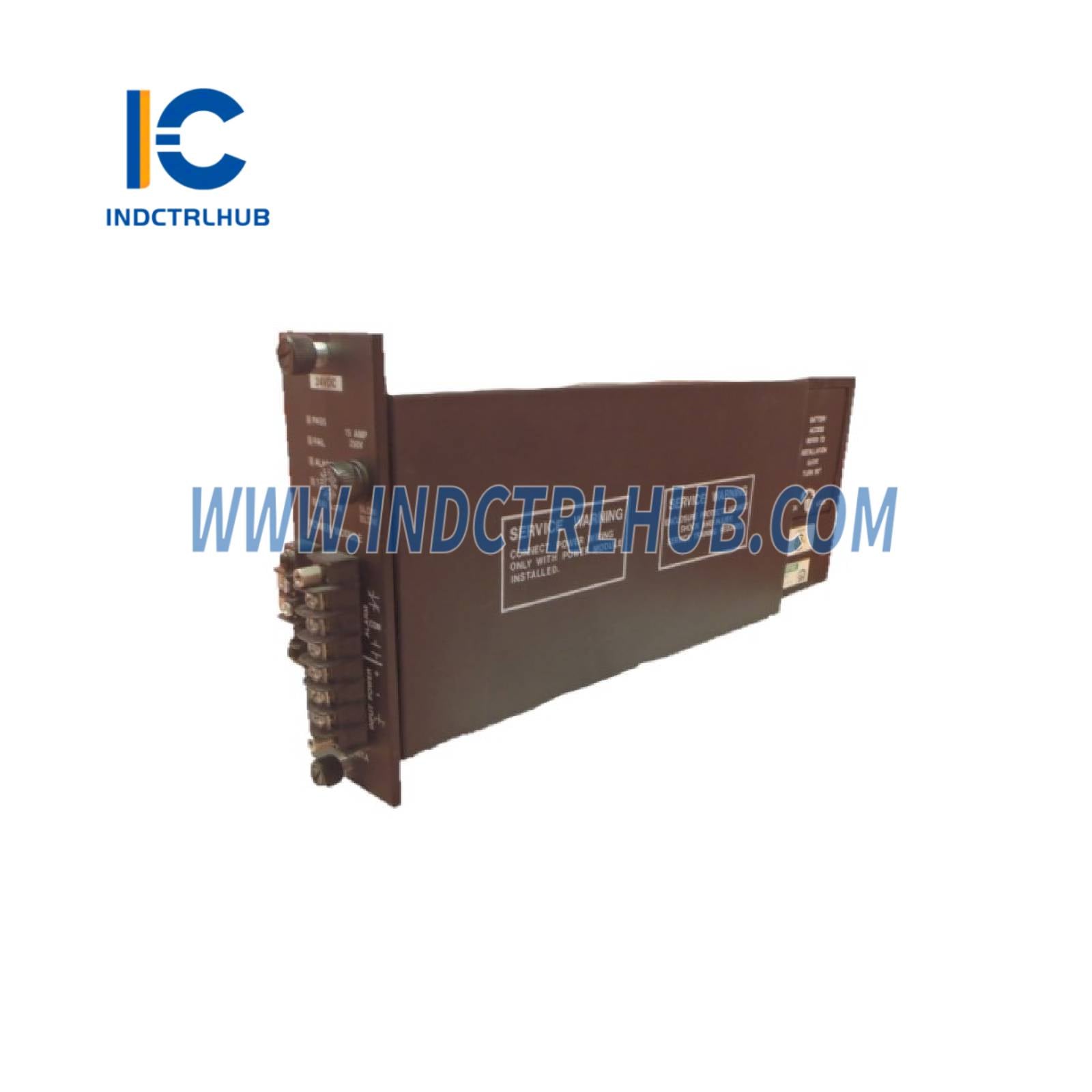

Triconex 8301A modul napajanja
- Proizvođač: Triconex (Schneider Electric)
- Serija: Tricon
- Model/Broj dela: 8301A
- Opis: Glavni modul napajanja 24 VDC za Tricon sisteme
Pregled
Triconex 8301A je glavni modul napajanja dizajniran za upotrebu u Triconex Tricon sigurnosnim instrumentiranim sistemima (SIS), deo Schneider Electric portfolija. Obezbeđuje stabilno 24 VDC napajanje za Tricon kućište, podržavajući Triple Modular Redundant (TMR) arhitekturu za rad otporn na greške u sigurnosno kritičnim aplikacijama
Tehničke specifikacije
| Specifikacija | Detalji |
|---|---|
| Модел | 8301A |
| Serija | Tricon |
| Tip | Главни модул напајања |
| Funkcija | Obezbeđuje 24 VDC napajanje za komponente Tricon kućišta |
| Ulazni napon | 20–32 VDC |
| Izlazni napon | 24 VDC (regulisano) |
| Izlazna struja | Maksimalno 15 A |
| Izlazna snaga | Do 360 W |
| Redundancija | Podržava konfiguracije redundantnih izvora napajanja |
| Dijagnostičke indikacije | Status modula (PASS, FAULT, ACTIVE), Power Good, Prekomerna temperatura, Prekomerni napon |
| Konektori | Terminalni blokovi za ulaz napajanja |
| Kompatibilnost | Tricon sistemi, integriše se sa Triconex glavnim procesorima (npr. 3008) i I/O modulima (npr. 3503N, 3700E) |
| Montaža | Uključuje se u namenski slot za napajanje u Tricon kućištu |
| Potrošnja energije | Približno 10–15 W (unutrašnje) |
| Radna temperatura | -40°C do +70°C (-40°F do +158°F) |
| Temperatura skladištenja | -40°C do +85°C (-40°F do +185°F) |
| Relativna vlažnost | 5% do 95% (bez kondenzacije) |
| Zaštita životne sredine | Dizajniran za teške industrijske uslove; EMI/RFI zaštita |
| Dimenzije | Približno 49 x 45,3 x 6,8 cm (19,3 x 17,8 x 2,7 in) |
| Težina | Približno 2,8 kg (6,2 lbs) |
| Sertifikati | TÜV sertifikovan za SIL 3 (IEC 61508), CE, UL, CSA, sertifikat za pomorsku upotrebu, nuklearni 1E sertifikat |
| Priručnik | Vodič za planiranje i instalaciju Tricon |
