Product Description
Triconex 3700E Modul za Analogni Ulaz
- Proizvođač: Triconex (Schneider Electric)
- Serija: Tricon
- Model/Broj dela: 3700E
- Opis: Modul za analogni ulaz 0–5 VDC za Tricon sisteme
Pregled
Triconex 3700E je modul za analogni ulaz dizajniran za upotrebu u Triconex Tricon sigurnosnim instrumentiranim sistemima (SIS), koji su deo portfolija Schneider Electric.
Tehničke Specifikacije
| Specifikacija | Detalji |
|---|---|
| Model | 3700E |
| Serija | Tricon |
| Tip | Modul za analogni ulaz |
| Funkcija | Obrađuje analogne ulazne signale sa poljskih uređaja |
| Ulazni Kanali | 32, diferencijalni, DC-kopčani |
| Tip Ulaznog Signala | 0–5 VDC |
| Rezolucija | 12-bitna |
| Tačnost | ±0,25% od pune skale |
| Ulazna Impedansa | >1 MΩ |
| Izolacija | 1.500 VDC (kanal-ka-kanalu i kanal-ka-pozadini) |
| Uobičajeni Napon Moda | ±10 V maksimalno |

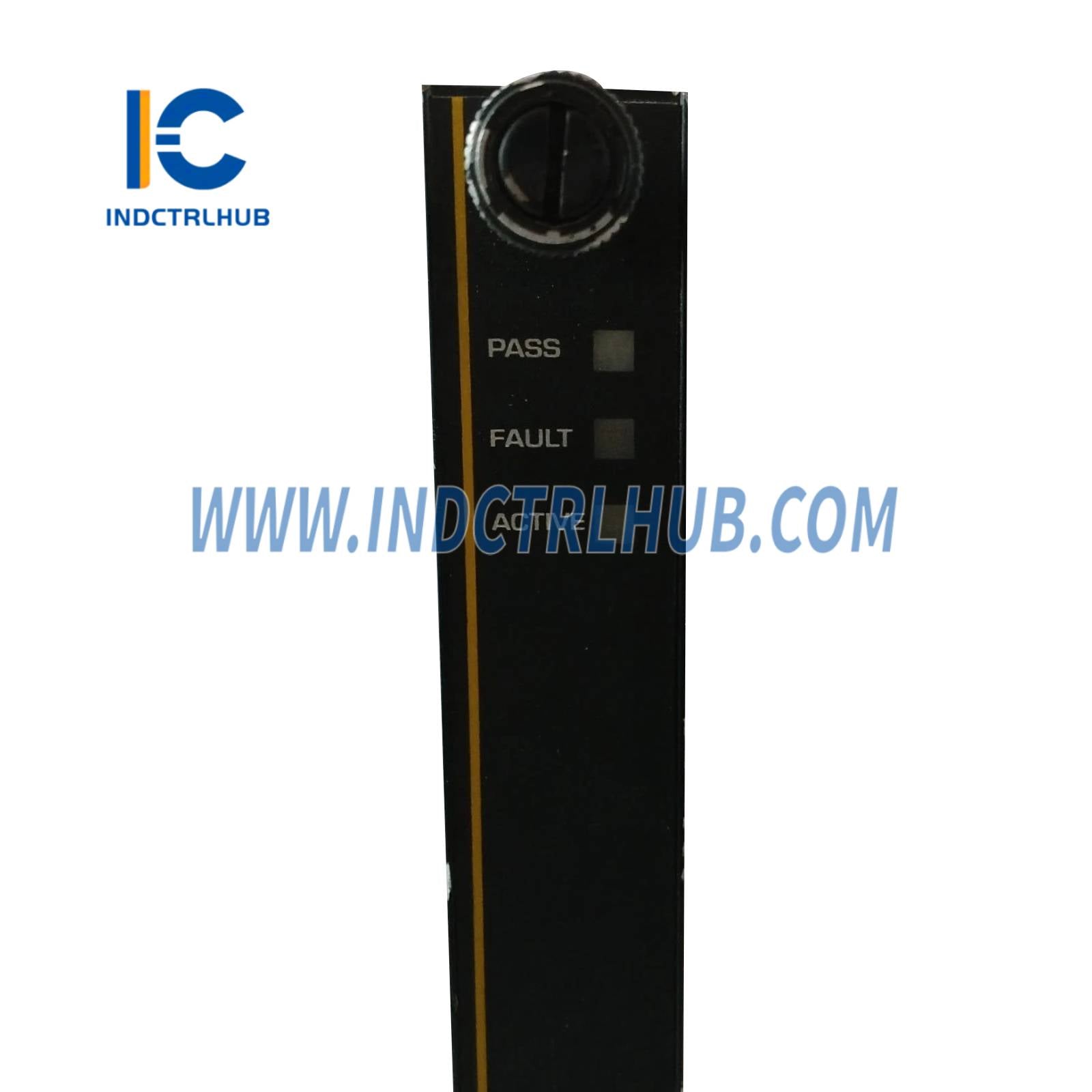

| Indikatori Dijagnostike | Status Modula (PASS, FAULT, ACTIVE) |
| Konektori | Zahteva eksternu završnu ploču (npr. 3000580-110) sa terminalnim blokovima |
| Kompatibilni Moduli | Triconex završne ploče (npr. 3000580-110) |
| Kompatibilnost | Tricon sistemi, integriše se sa Triconex glavnim procesorima (npr. 3008) i TriStation 1131 softverom |
| Montiranje | Uključuje se u Tricon kućište |
| Napajanje | Napaja se sa pozadine kućišta Tricon (obično 24 VDC) |
| Potrošnja Energije | Približno 5–7 W |
| Radna Temperatura | -40°C do +70°C (-40°F do +158°F) |
| Temperatura Skladištenja | -40°C do +85°C (-40°F do +185°F) |
| Relativna Vlažnost | 5% do 95% (bez kondenzacije) |
| Zaštita Okoline | Dizajniran za teške industrijske uslove; EMI/RFI zaštita |
| Dimenzije | Približno 49 x 45,3 x 6,8 cm (19,3 x 17,8 x 2,7 inča) |
| Težina | Približno 2,6 kg (5,7 lbs) |
| Certifikati | TÜV sertifikovan za SIL 3 (IEC 61508), CE, UL, CSA, sertifikat za pomorsku i nuklearnu 1E upotrebu |
| Priručnik | Tricon vodič za planiranje i instalaciju |
