Product Description

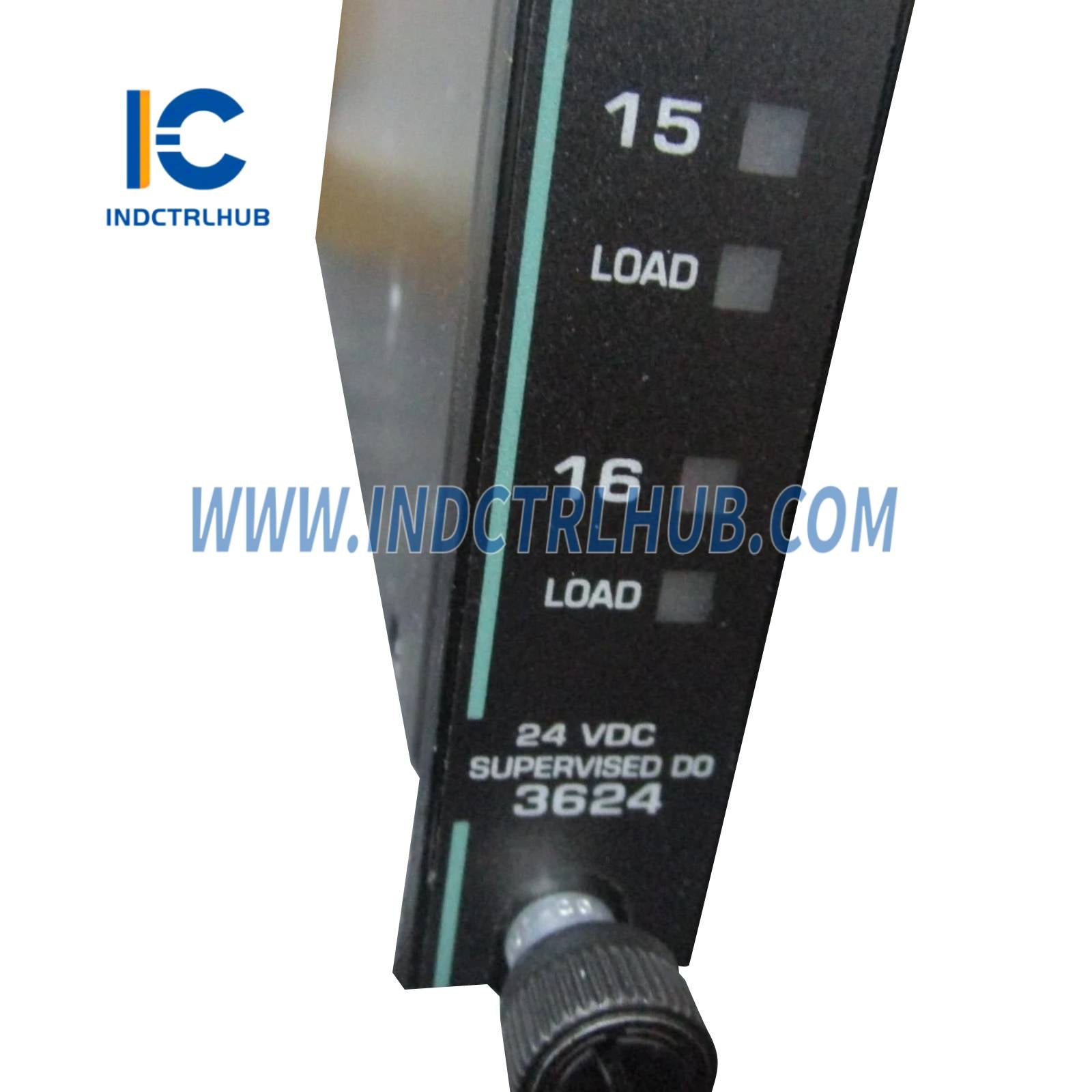

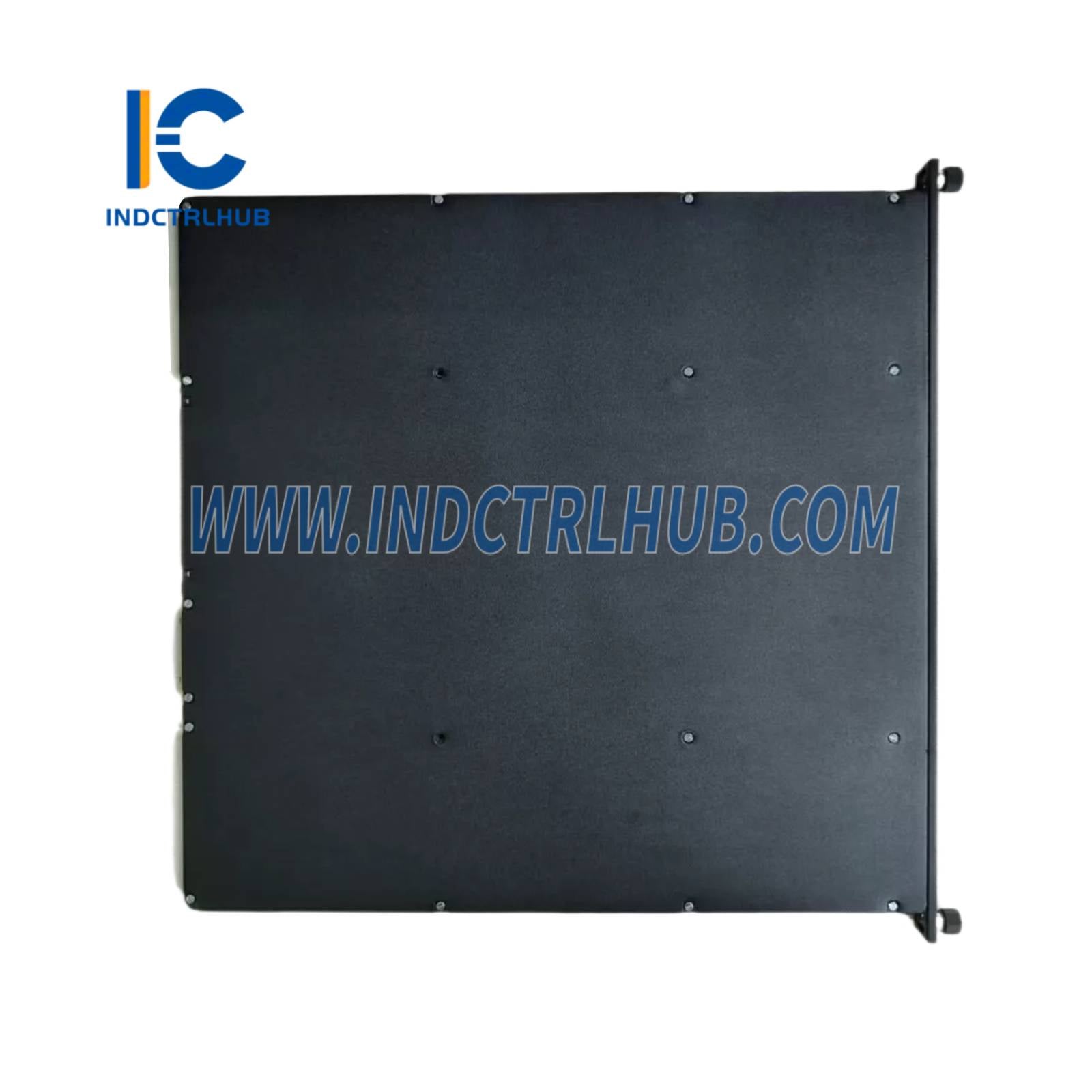

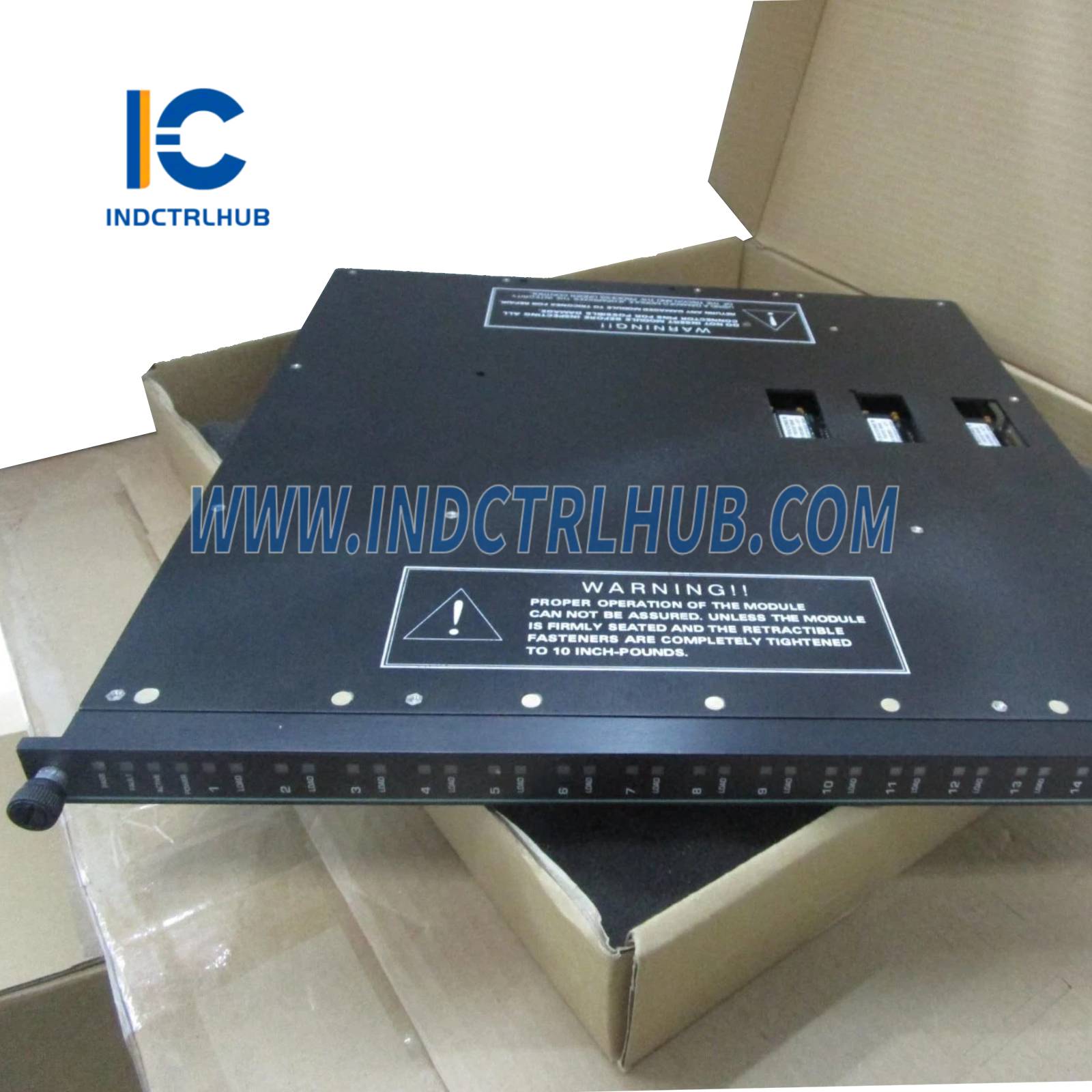

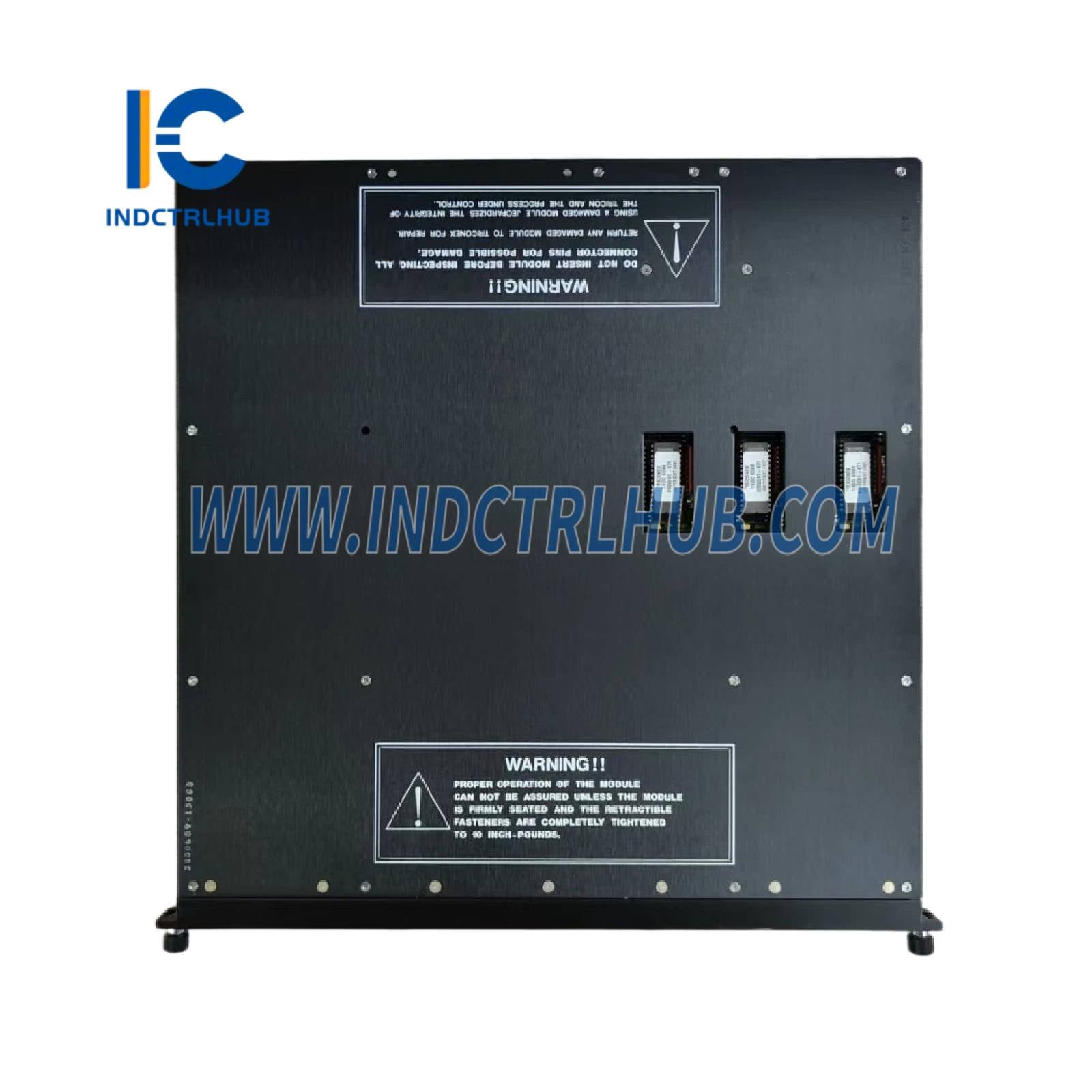

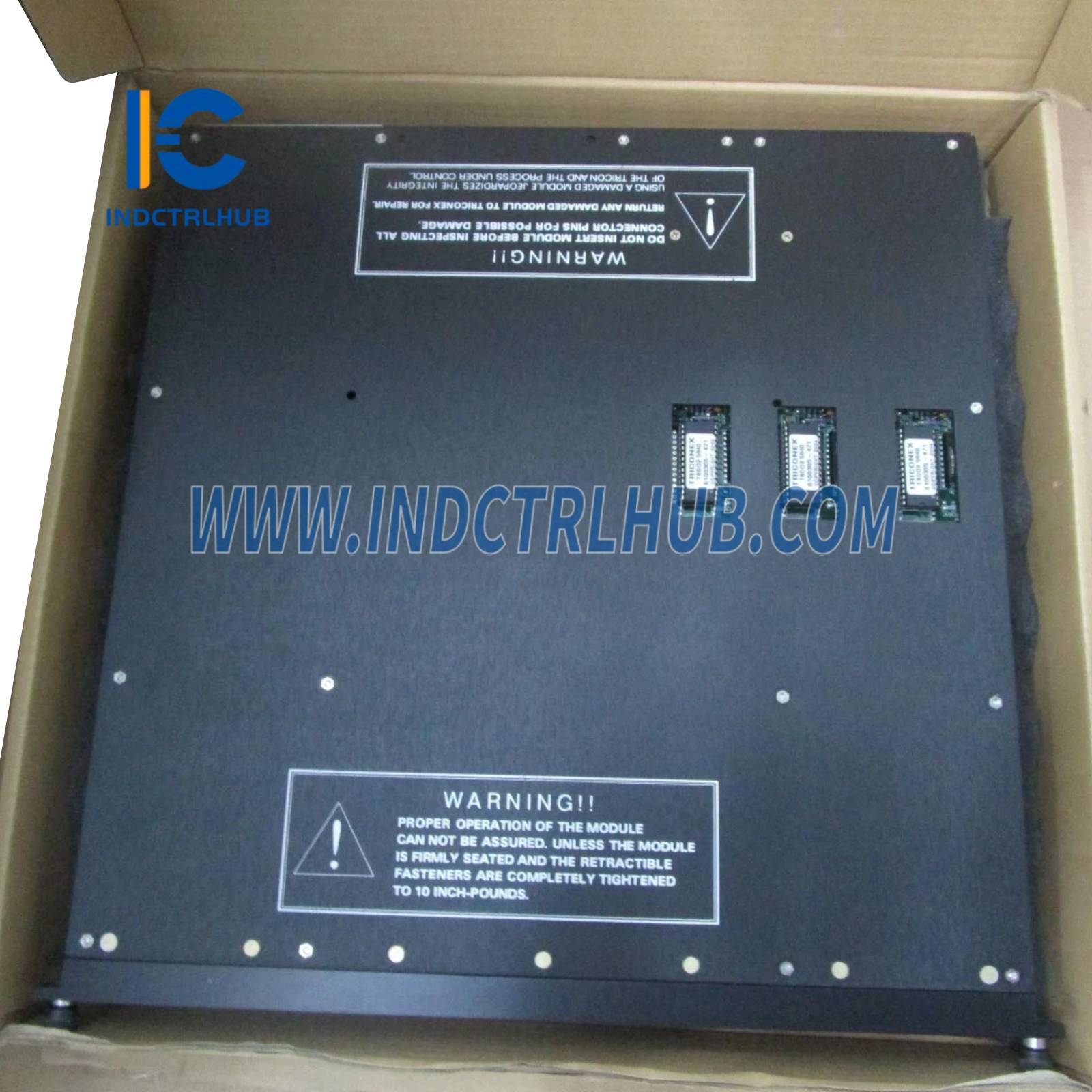

Triconex 3624E Digitalni izlazni modul
Pregled proizvoda
- Opis: Triconex 3624E je modul digitalnog izlaza dizajniran za upotrebu u Triconex sigurnosnim instrumentiranim sistemima (SIS), deo Schneider Electric Triconex proizvodne linije. Obezbeđuje 16 nadziranih digitalnih izlaznih kanala za upravljanje uređajima na terenu kao što su releji, solenoidni ventili
Tehničke specifikacije
| Specifikacija | Detalji |
|---|---|
| Proizvođač | Triconex (Schneider Electric) |
| Serija | Triconex sigurnosni instrumentovani sistemi (SIS) |
| Model/Broj dela | 3624E |
| Tip modela | Digitalni izlazni modul (nadziran) |
| Funkcija | Obezbeđuje 16 nadziranih digitalnih izlaznih signala za upravljanje uređajima na terenu |
| Ekran | Nije primenjivo (nema integrisani displej) |
| Ulazi | Digitalni kontrolni signali sa Triconex kontrolera |
| Izlazi | 16 nadziranih digitalnih izlaza (24 VDC, tipično 0,5 A po kanalu) |
| Komunikacioni interfejsi | TriBus za TMR komunikaciju, povezuje se sa Triconex kontrolerima |
| Uslovno oblikovanje signala | Ograničenje izlazne struje, izolacija signala, nadzor ožičenja na terenu |
| Tačnost | Nije primenjivo (digitalna obrada signala) |
| Redundancija | Podržava Triple Modular Redundant (TMR) arhitekturu |
| Dijagnostika | Ugrađena dijagnostika, hot-swappable, detekcija grešaka na polju, praćenje statusa putem TriStation 1131 |
| Kompatibilnost | Triconex sigurnosni sistemi (npr. Tricon, Trident, Tri-GP) |
| Napajanje | 24 VDC (putem Triconex ležišta) |
| Potrošnja energije | 5–10 W (procena, zavisno od opterećenja) |
| Specifikacije okoline | Radna temperatura: -40°C do +70°C Temperatura skladištenja: -40°C do +85°C Relativna vlažnost: 5% do 95% bez kondenzacije |
| Kućište | IP20 (kada je instalirano u Triconex kućištu) |
| Dimenzije | Približno 150 mm (V) x 50 mm (Š) x 200 mm (D) (procena) |
| Težina | Približno 0,5–0,7 kg |
| Montaža | Utiče se u Triconex kućište |
| Sertifikati | CE, UL, CSA, SIL 3 (IEC 61508), TÜV Rheinland |
