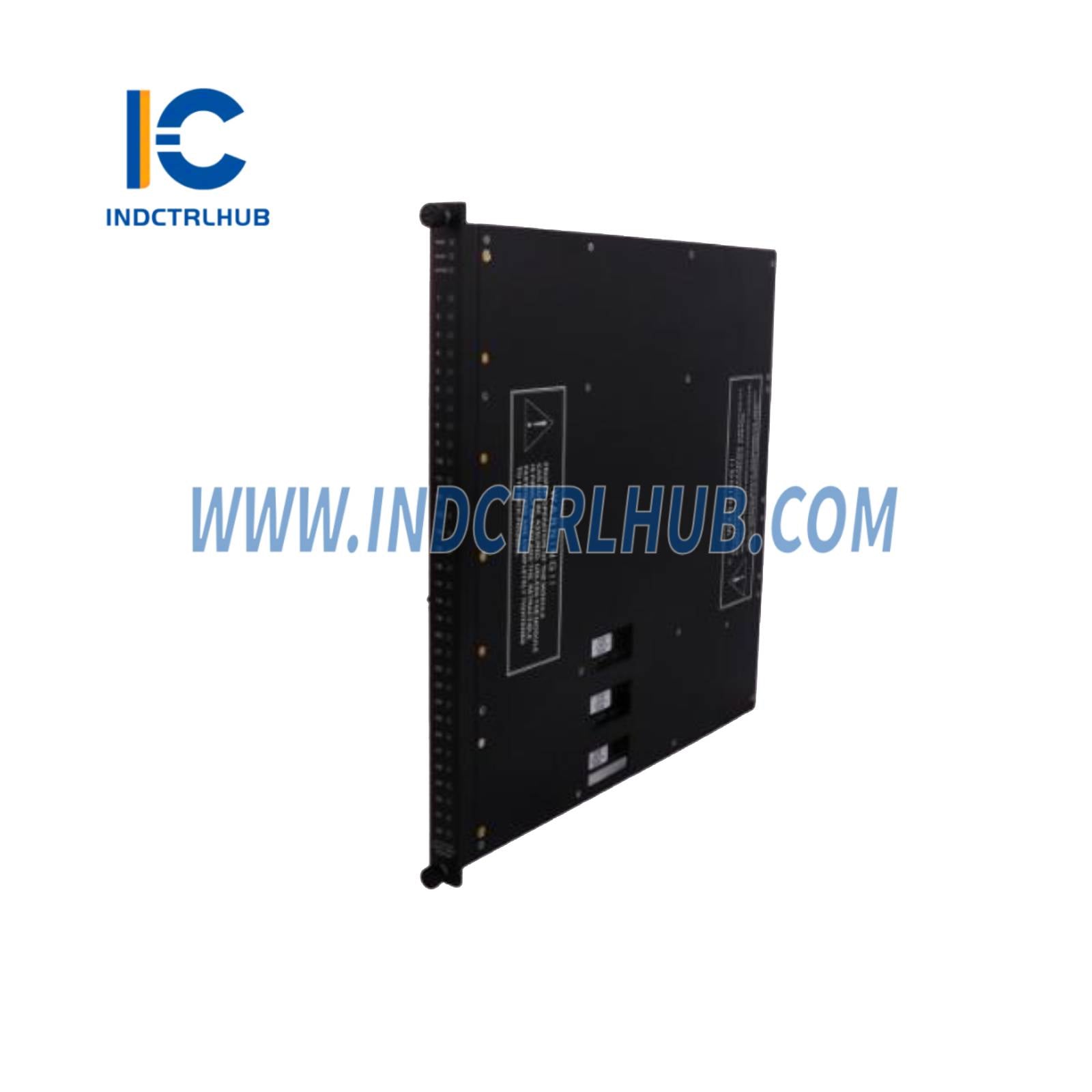

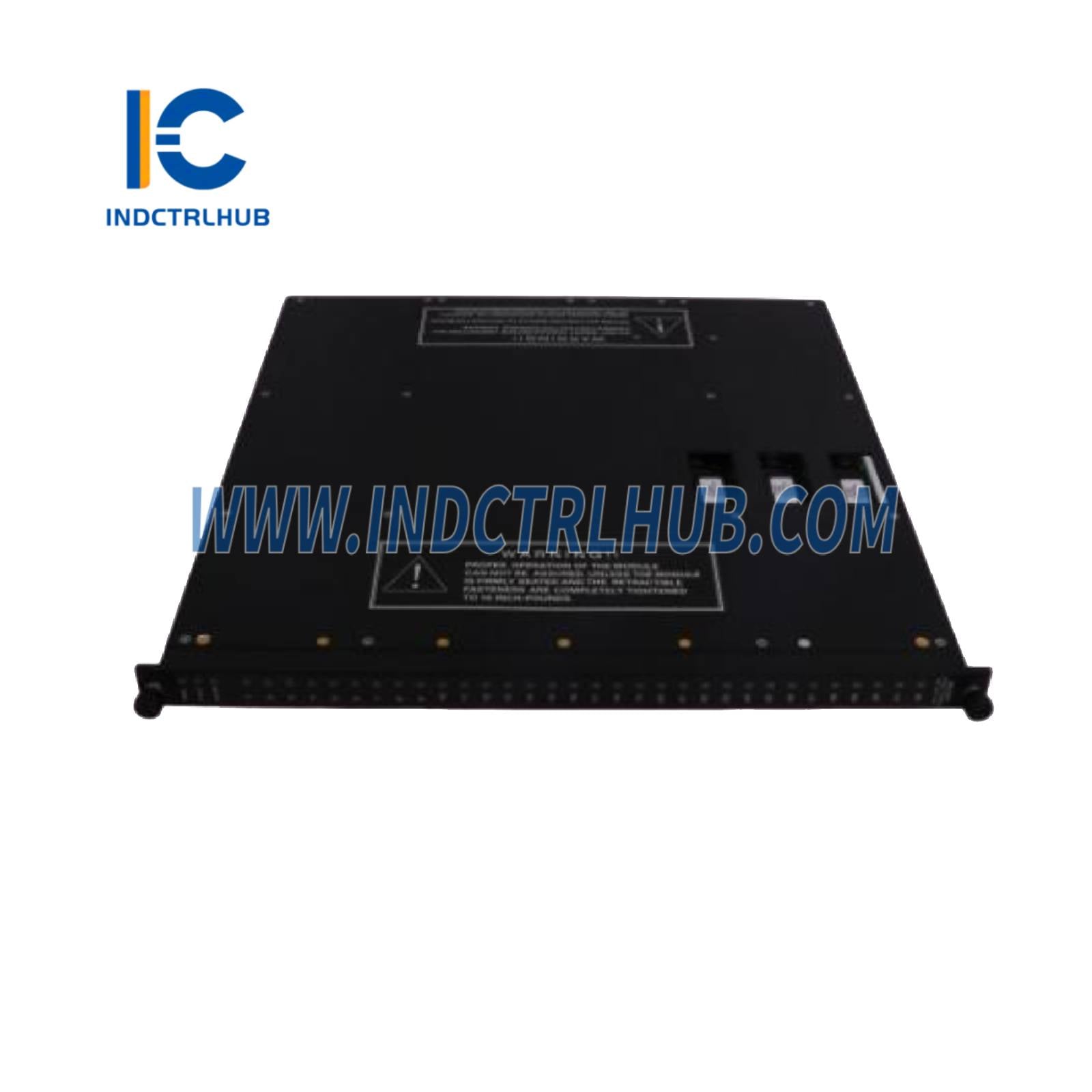

Triconex 3503N Digitalni ulazni modul
- Proizvođač: Triconex (Schneider Electric)
- Serija: Tricon
- Model/Broj dela: 3503N
- Опис: 24 VAC/VDC TMR модул дигиталног улаза за Tricon системе
Pregled
Triconex 3503N је модул дигиталног улаза дизајниран за употребу у Triconex Tricon системима безбедносних инструмената (SIS), који су део портфолија Schneider Electric-а. Обрађује дигиталне улазне сигнале са пољских уређаја, као што су прекидачи, релеји
Tehničke specifikacije
| Specifikacija | Detalji |
|---|---|
| Модел | 3503N |
| Serija | Tricon |
| Tip | TMR модул дигиталног улаза |
| Funkcija | Procesira digitalne ulazne signale sa poljskih uređaja |
| Ulazni kanali | 32, ne-zajednički, pojedinačno izolovani |
| Nominalni ulazni napon | 24 VAC/VDC |
| Opseg ulaznog napona | 20–42,5 VAC/VDC |
| Opseg frekvencije | DC ili 47–63 Hz |
| Maksimalni napon | 42,5 VAC/VDC |
| Nivo preklopa | Isključeno u uključeno: >16 VAC/VDC Uključeno u isključeno: <6 VAC/VDC |
| Nominalna struja uključenja | 4–6 mA |
| Tipična histereza | 4 VAC/VDC |
| Ulazno kašnjenje | Isključeno u uključeno: <10 ms Uključeno u isključeno: <15 ms |
| Izolacija tačke | 1.500 VDC / 2.500 VDC (kanal-ka-kanalu i kanal-ka-backplane) |
| Nominalni ulazni otpor | >4 kΩ |
| Nazivno opterećenje snage polja | 0,2 W po tački pri maksimalnom naponu polja |
| Dijagnostičke indikacije | 1 po tački (Status ulaza), Status modula (PASS, FAULT, ACTIVE) |
| Konektori | Zahteva eksterni završni panel (npr. 3000580-110) sa terminalnim blokovima |
| Kompatibilni moduli | Triconex završni paneli (npr. 3000580-110) |
| Kompatibilnost | Tricon sistemi, integriše se sa Triconex glavnim procesorima (npr. 3008) i TriStation 1131 softverom |
| Montaža | Povezuje se na Tricon šasiju |
| Napajanje | Napaja se sa Tricon šasije (obično 24 VDC) |
| Potrošnja energije | Približno 5–7 W |
| Radna temperatura | -40°C do +70°C (-40°F do +158°F) |
| Temperatura skladištenja | -40°C do +85°C (-40°F do +185°F) |
| Relativna vlažnost | 5% do 95% (bez kondenzacije) |
| Zaštita životne sredine | Dizajniran za teške industrijske uslove; EMI/RFI zaštita |
| Dimenzije | Približno 49 x 45,3 x 6,8 cm (19,3 x 17,8 x 2,7 in) |
| Težina | Približno 2,6 kg (5,7 lbs) |
| Sertifikati | TÜV sertifikovan za SIL 3 (IEC 61508), CE, UL, CSA, sertifikat za pomorsku upotrebu, nuklearni 1E sertifikat |
| Priručnik | Vodič za planiranje i instalaciju Tricon |
