Product Description

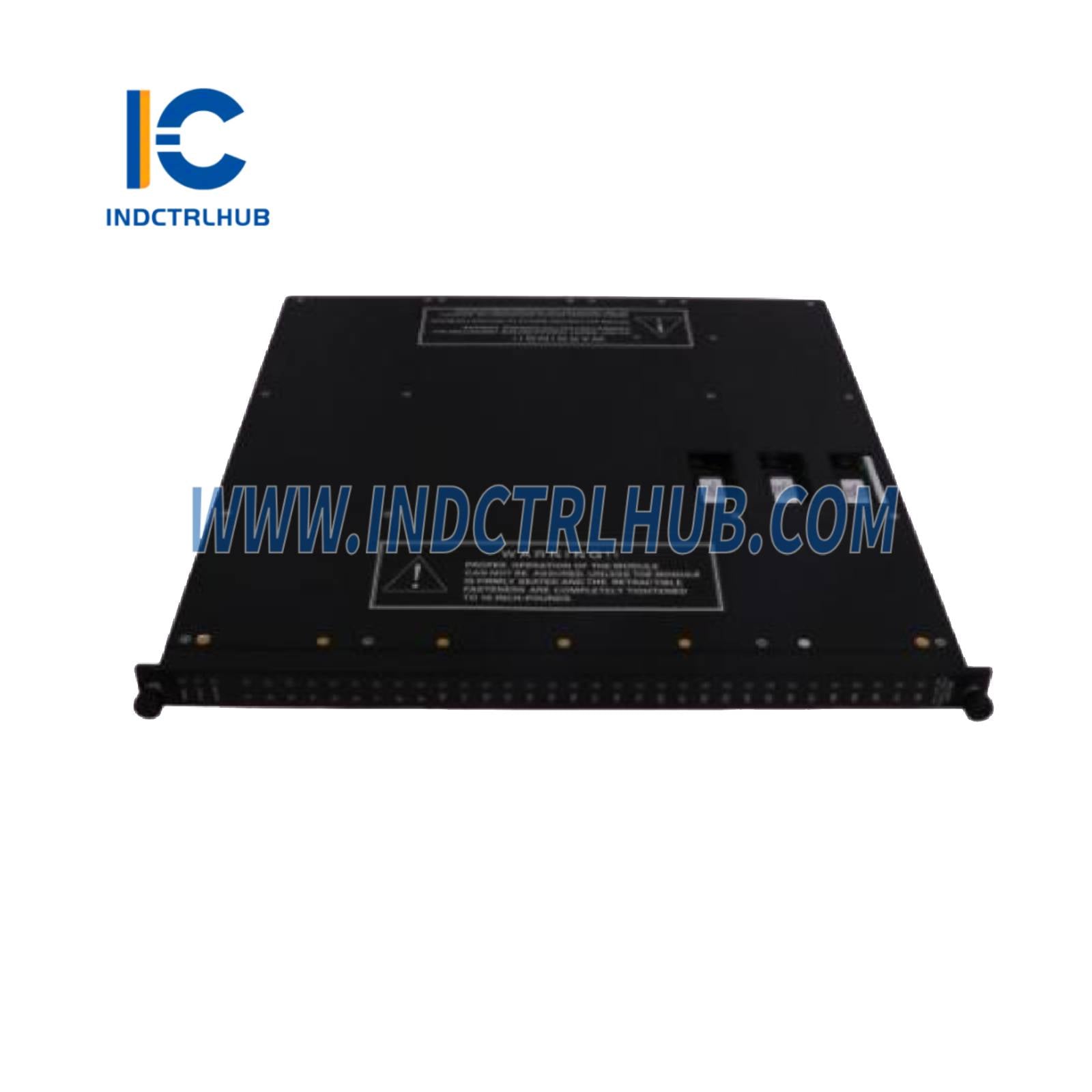

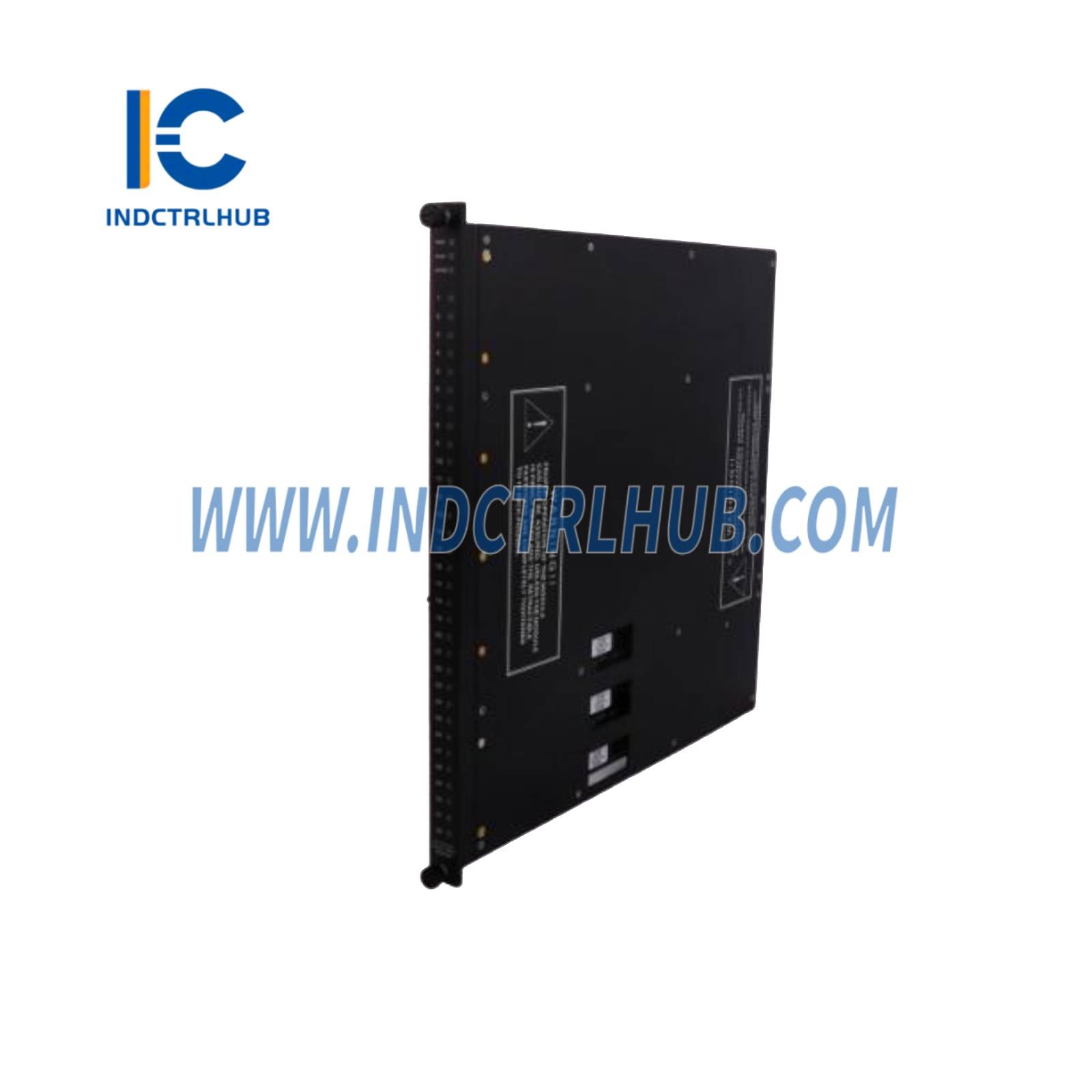

Triconex 3503F Digitalni Ulazni Modul
Pregled Proizvoda
- Opis: Triconex 3503F je Digitalni Ulazni Modul dizajniran za upotrebu u Triconex sigurnosnim instrumentiranim sistemima (SIS), deo Schneider Electric Triconex linije proizvoda. Pruža 32 izolovana digitalna ulazna kanala za interfejs sa uređajima na terenu kao što su granični prekidači, prekidači pritiska
Tehničke Specifikacije
| Specifikacija | Detalji |
|---|---|
| Proizvođač | Triconex (Schneider Electric) |
| Serija | Triconex Sigurnosni Instrumentirani Sistemi (SIS) |
| Model/Broj dela | 3503F |
| Tip Modela | Digitalni Ulazni Modul |
| Funkcija | Obrađuje 32 izolovana digitalna ulazna signala sa uređaja na terenu |
| Prikaz | Nije primenjivo (nema integrisani prikaz) |
| Ulazi | 32 izolovana digitalna ulaza (suvi kontakt, 24 VDC, ili impuls) |
| Izlazi | Digitalni signali ka Triconex kontrolerima preko sistemske magistrale |
| Komunikacioni Interfejsi | TriBus za TMR komunikaciju, povezuje se sa Triconex kontrolerima |
| Uslovi Signala | Izolacija signala, suzbijanje šuma, filtriranje odbijanja |
| Preciznost | Nije primenjivo (digitalna obrada signala) |
| Redundancija | Podržava Trostruku Modularnu Redundanciju (TMR) arhitekturu |
| Diagnostika | Ugrađena dijagnostika, hot-swappable, praćenje statusa preko TriStation 1131 |
| Kompatibilnost | Triconex sigurnosni sistemi (npr. Tricon, Trident, Tri-GP) |
| Napajanje | 24 VDC (preko Triconex ležišta) |
| Potrošnja Energije | 5–10 W (procena) |
| Okolinske Specifikacije | Radna Temperatura: -40°C do +70°C Temperatura Skladištenja: -40°C do +85°C Relativna Vlažnost: 5% do 95% bez kondenzacije |
| Kućište | IP20 (kada je instaliran u Triconex šasiju) |
| Dimenzije | Približno 150 mm (V) x 50 mm (Š) x 200 mm (D) (procena) |
| Težina | Približno 0.5–0.7 kg |
| Montiranje | Uključuje se u Triconex šasiju |
| Certifikati | CE, UL, CSA, SIL 3 (IEC 61508), TÜV Rheinland |
