Product Description

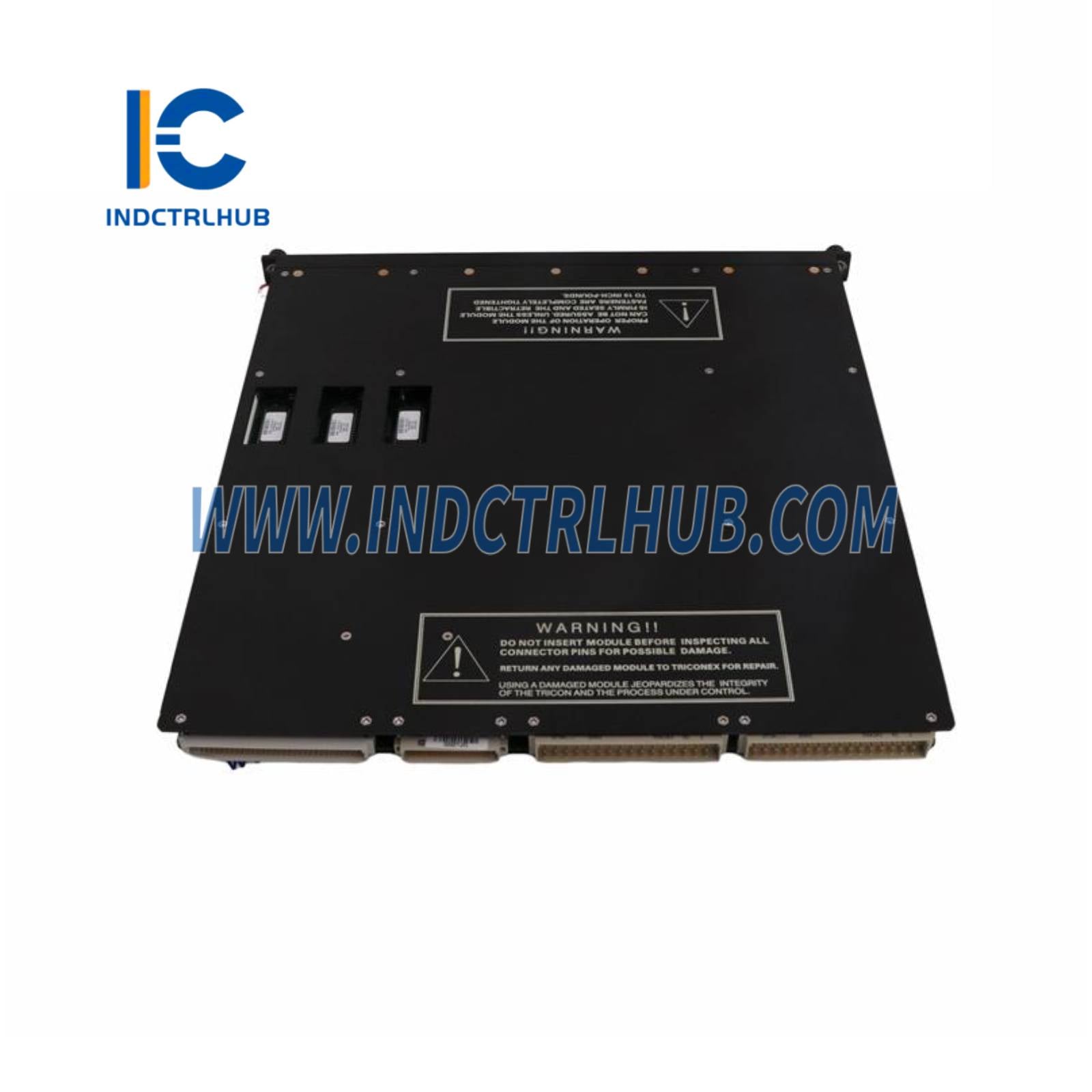

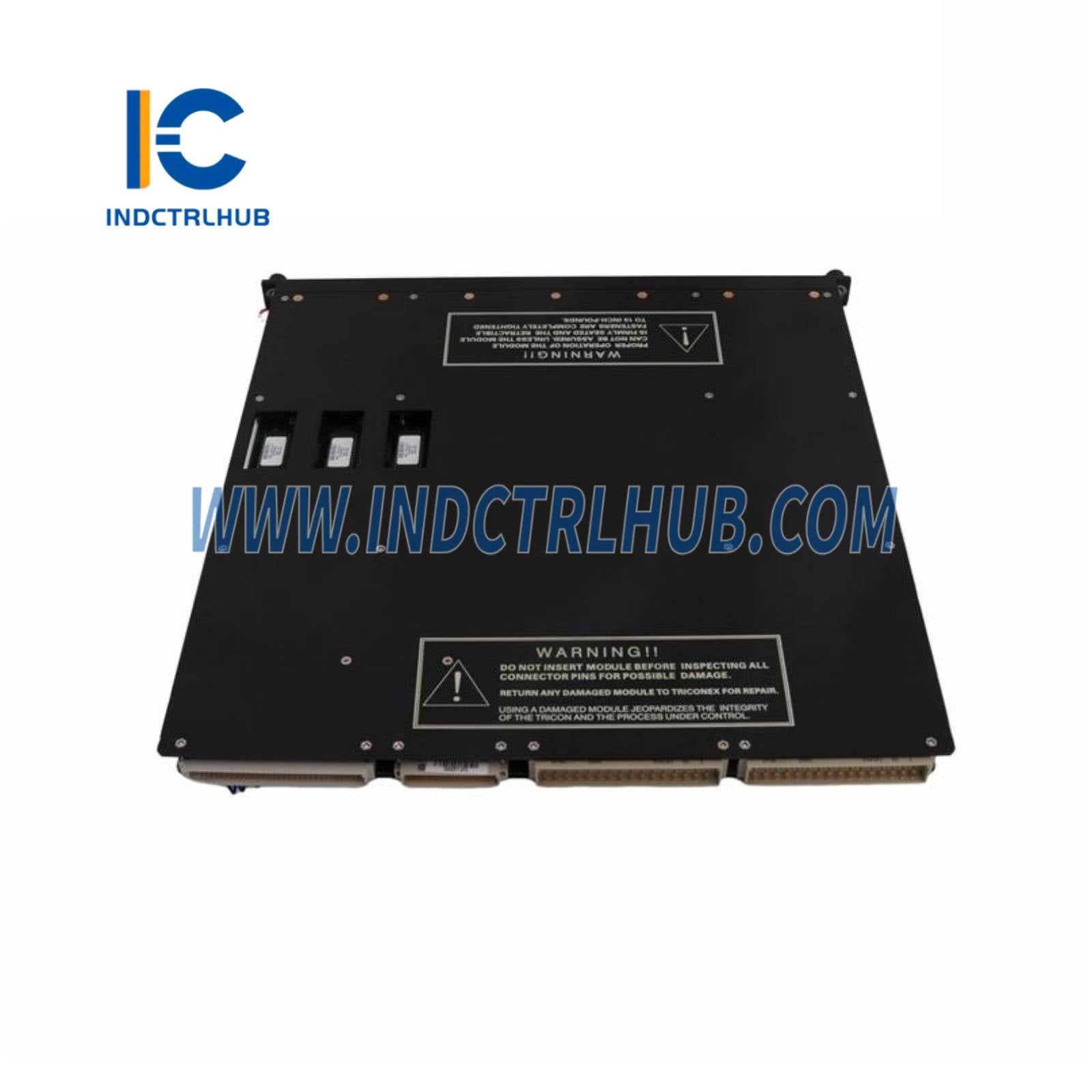

Triconex 3501T Digitalni Ulazni Modul
- Proizvođač: Triconex (Schneider Electric)
- Serija: Tricon
- Model/Broj dela: 3501T
- Opis: 115 VAC/VDC TMR Digitalni Ulazni Modul za Tricon sisteme
Pregled
Triconex 3501T je Digitalni Ulazni Modul dizajniran za upotrebu u Triconex-ovim Tricon sigurnosnim instrumentiranim sistemima (SIS), koji su deo portfolija Schneider Electric-a. Namenjen je za obradu digitalnih ulaznih signala sa terenskih uređaja, kao što su prekidači, releji i senzori, unutar Triple Modular Redundant (TMR) arhitekture.
Tehničke Specifikacije
| Specifikacija | Detalji |
|---|---|
| Model | 3501T |
| Serija | Tricon |
| Tip | TMR Digitalni Ulazni Modul |
| Funkcija | Obrađuje digitalne ulazne signale sa terenskih uređaja |
| Ulazni Kanali | 32, ne-zajednički, izolovani |
| Nominalni Ulazni Napon | 115 VAC/VDC |
| Opseg AC/DC | 90–155 VAC/VDC |
| Opseg Frekvencije | DC ili 47–63 Hz |
| Maksimalni Napon | 155 VAC/VDC |
| Nivo Prekidača | Isključeno na Uključeno: >86 VAC/VDC Uključeno na Isključeno: <28 VAC/VDC |
| Nominalna Struja Uključivanja | 6–9 mA |
| Tipična Histereza | 32 VAC/VDC |
| Ulazno Kašnjenje | Isključeno na Uključeno: <8 ms Uključeno na Isključeno: <15 ms |
| Izolacija Tačke | 1.500 VDC / 2.500 VDC (poboljšano u odnosu na 3501E) |
| Nominalni Ulazni Otpor | >8,5 kΩ |
| Nominalno Terensko Napajanje | 1,5 W po tački pri maksimalnom terenskom naponu (2,9 W dijagnostika) |
| Dijagnostičke Indikacije | 1 po tački (Status Ulaza), Status Modula (PASS, FAULT, ACTIVE) |
| Konektori | Zahteva eksterni završni panel (npr. 3000580-110) sa terminalnim blokovima |
| Kompatibilni Moduli | Triconex završni paneli (npr. 3000580-110) |
| Kompatibilnost | Tricon sistemi, integriše se sa Triconex glavnim procesorima (npr. 3008) i TriStation 1131 softverom |
| Montiranje | Uključuje se u Tricon kućište |
| Napajanje | Napaja se sa zadnje ploče Tricon kućišta (tipično 24 VDC) |
| Potrošnja Energije | Približno 5–7 W |
| Radna Temperatura | -40°C do +70°C (-40°F do +158°F) |
| Temperatura Skladištenja | -40°C do +85°C (-40°F do +185°F) |
| Relativna Vlažnost | 5% do 95% (bez kondenzacije) |
| Zaštita Okoline | Dizajniran za teške industrijske uslove; EMI/RFI zaštita |
| Dimenzije | Približno 49 x 45,3 x 6,8 cm (19,3 x 17,8 x 2,7 inča) |
| Težina | Približno 2,6 kg (5,7 lbs) |
| Certifikati | TÜV sertifikovan za SIL 3 (IEC 61508), CE, UL, CSA, sertifikat za pomorsku upotrebu, nuklearni 1E sertifikat |
| Priručnik | Tricon Vodič za Planiranje i Instalaciju |
