Product Description

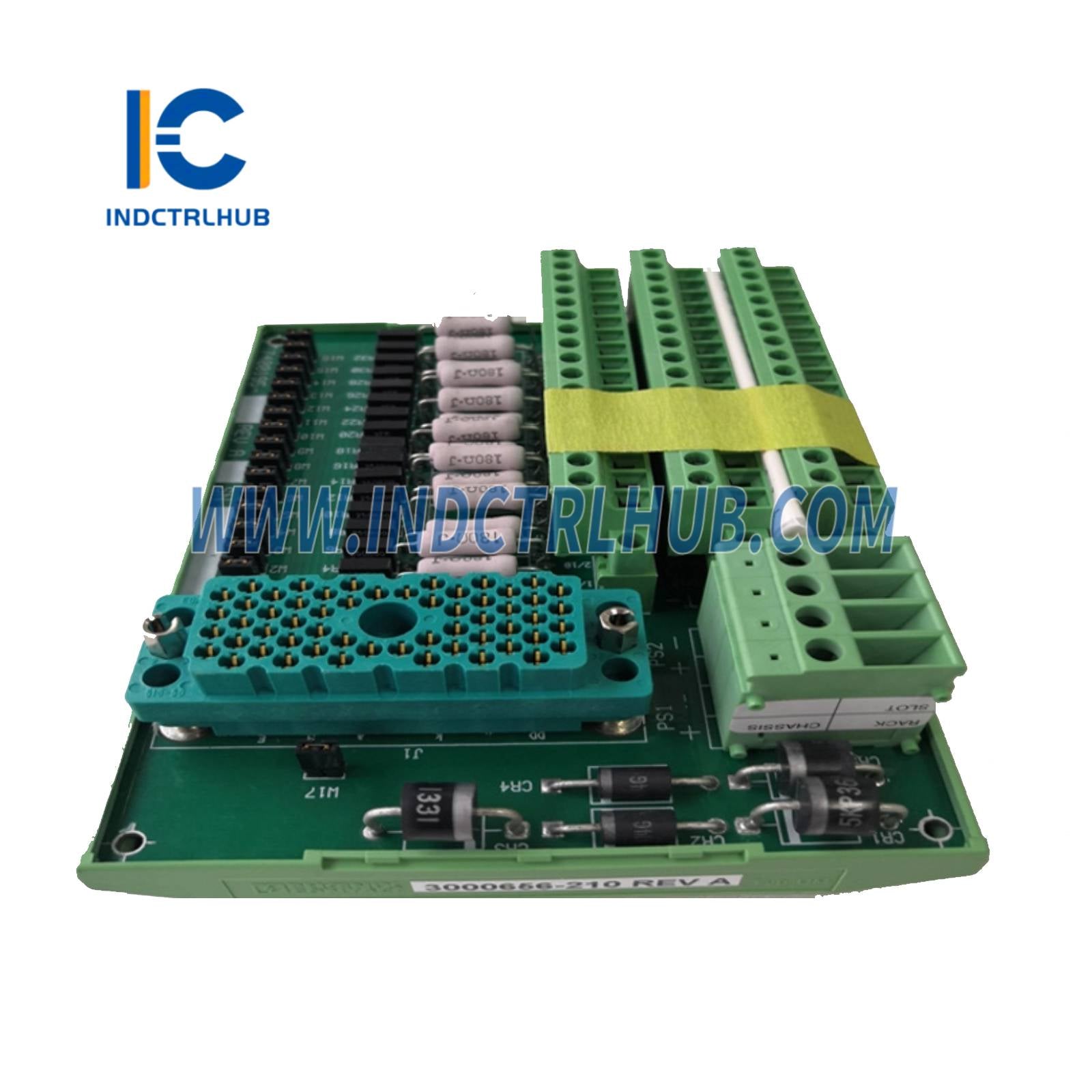

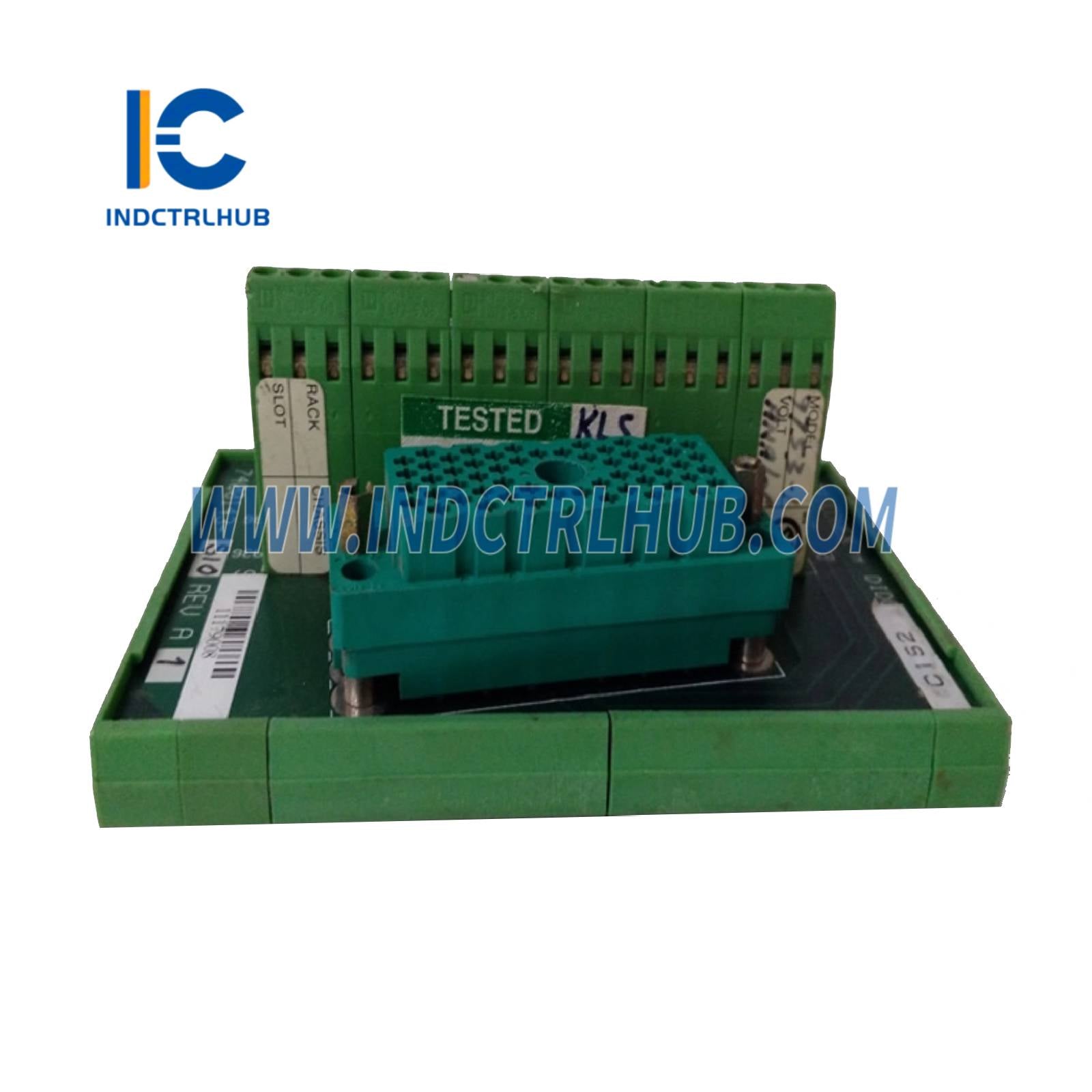

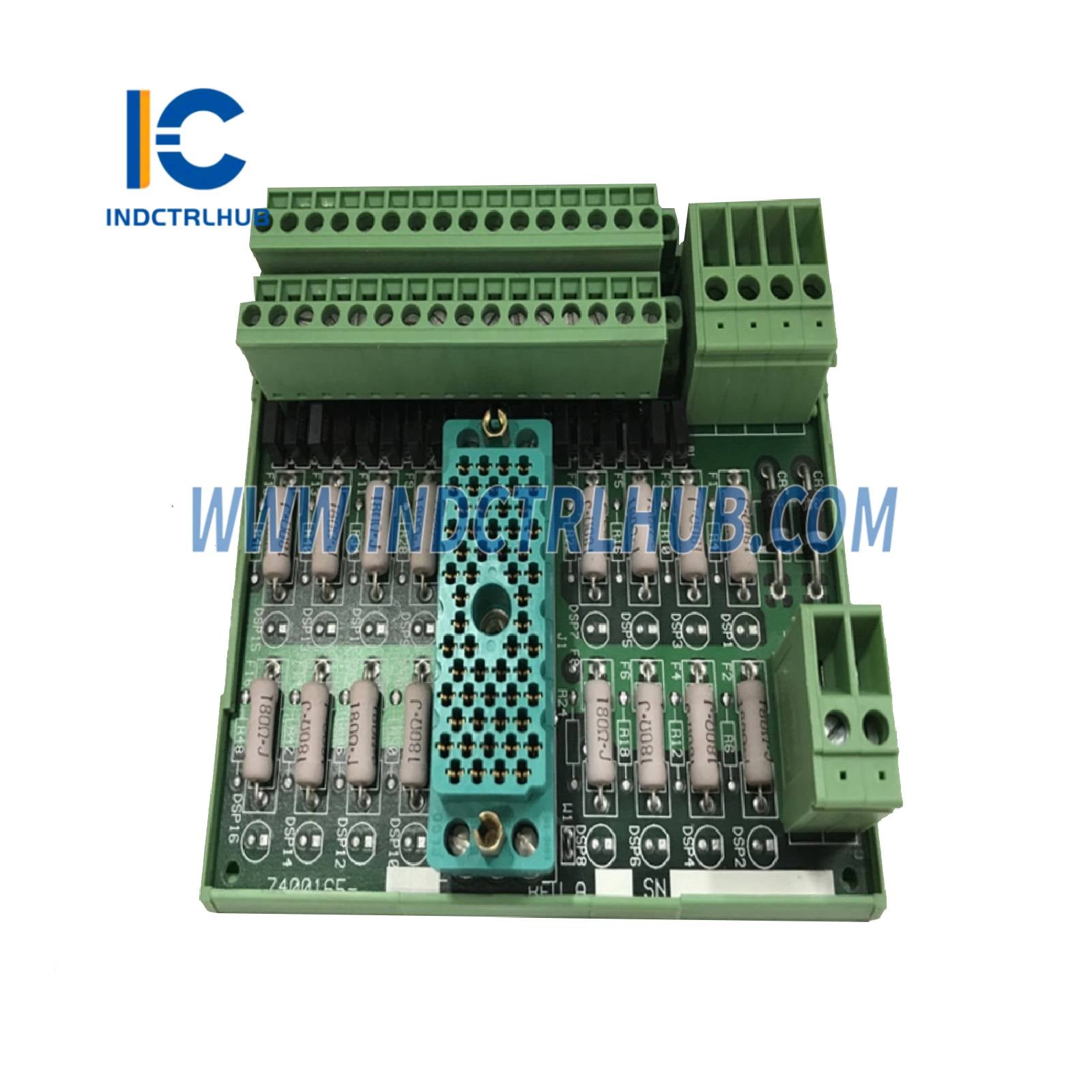

Triconex 3000656-210 Spoljna završna montaža
- Proizvođač: Triconex (Schneider Electric)
- Serija: Tricon
- Model/Broj dela: 3000656-210
- Opis: Spoljašnja završna jedinica za Tricon sisteme
Pregled
Triconex 3000656-210 je spoljašnja završna jedinica dizajnirana za upotrebu u Triconex Tricon sigurnosnim instrumentiranim sistemima (SIS), koji su deo portfolija Schneider Electric. Služi kao interfejs za povezivanje terenskih uređaja sa Triconex ulazno/izlaznim (I/O) modulima, podržavajući Triple Modular Redundant (TMR) arhitekturu za rad otporn na greške u sigurnosno kritičnim aplikacijama, kao što su nafta i gas, hemijska prerada
Tehničke specifikacije
| Specifikacija | Detalji |
|---|---|
| Модел | 3000656-210 |
| Serija | Tricon |
| Tip | Spoljna završna sklopka |
| Funkcija | Povezuje poljske uređaje sa Triconex I/O modulima za analogne i digitalne signale |
| Tipovi signala | Podržava 4–20 mA, 0–5 VDC, 0–10 VDC, digitalne signale (zavisno od modula) |
| Kanali | Podržava do 32 kanala (zavisno od modula) |
| Izolacija | Električna izolacija za otpornost na šum i bezbednost |
| Konektori | Terminal blokovi za poljsko ožičenje, vlasnički Triconex I/O međukonektorski kabl |
| Kompatibilni moduli | Triconex I/O moduli (npr. 3700A analogni ulaz, 3604E digitalni izlaz) |
| Kompatibilnost | Tricon sistemi, integriše se sa Triconex glavnim procesorima (npr. 3008) i TriStation 1131 softverom |
| Montaža | Montaža na panel ili DIN šinu u Tricon marshalling ormaru |
| Napajanje | Napajan preko povezanog I/O modula (obično 24 VDC sa Tricon šasije) |
| Potrošnja energije | Približno 1–3 W |
| Radna temperatura | -40°C do +70°C (-40°F do +158°F) |
| Temperatura skladištenja | -40°C do +85°C (-40°F do +185°F) |
| Relativna vlažnost | 5% do 95% (bez kondenzacije) |
| Zaštita životne sredine | Dizajniran za teške industrijske uslove; EMI/RFI zaštita |
| Dimenzije | Približno 250 mm x 200 mm x 50 mm (9.8 x 7.9 x 2.0 in) |
| Težina | Približno 1,0 kg (2,2 lbs) |
| Sertifikati | TÜV sertifikovan za SIL 3 (IEC 61508), CE, UL, CSA, sertifikat za pomorsku upotrebu, nuklearni 1E sertifikat |
| Priručnik | Vodič za planiranje i instalaciju Tricon |
