Product Description
Opšte informacije
| Polje | Detalji |
|---|---|

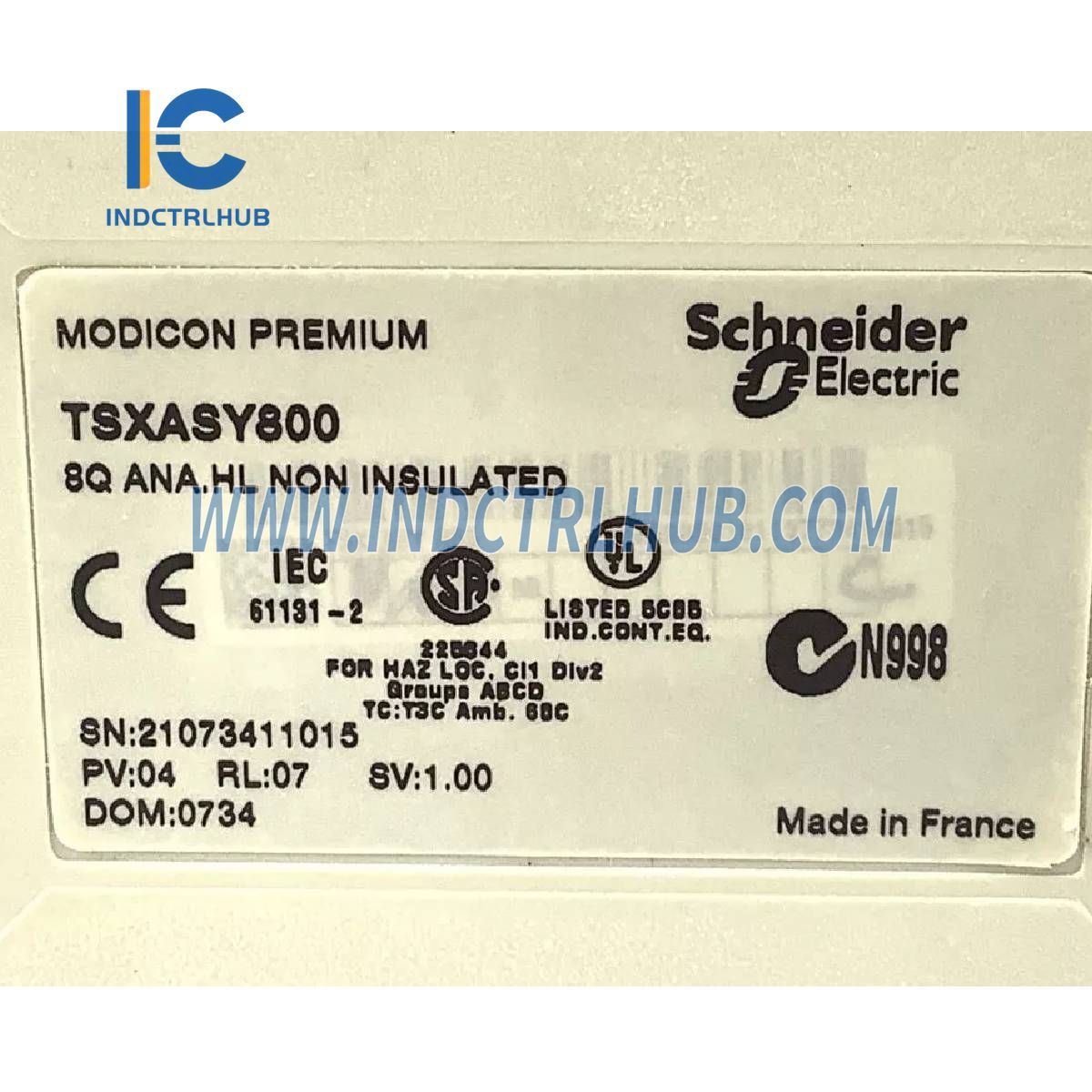

| Proizvođač | Schneider Electric |
| Model/Broj dela | TSXASY800 |
| Opis | Analogni Izlazni Modul |
Glavne specifikacije
| Specifikacija | Detalji |
|---|---|
| Asortiman proizvoda | Modicon Premium platforma za automatizaciju |
| Tip proizvoda ili komponente | Analogni Izlazni Modul |
| Broj analognih izlaza | 8 |
| Tip analognog izlaza | Struja: 0...20 mA, 4...20 mA Napon: ±10 V |
| Analogno/Digitalna Konverzija | 13 bita + znak (±10 V) 13 bita (0...20 mA) 13 bita (4...20 mA) |
Dopunske specifikacije
| Parametar | Detalji |
|---|---|
| Vreme konverzije | 5 ms |
| Rezolucija merenja | 1,28 mV (±10 V) 2,56 μA (0...20 mA) 2,56 μA (4...20 mA) |
| Električno povezivanje | 1 SUB-D 25 konektor |
| Greška merenja | Na 25°C: 0,14% FS (±10 V) 0,21% FS (0...20 mA) 0,21% FS (4...20 mA) Na 0...60°C: 0,28% FS (±10 V) 0,52% FS (0...20 mA) 0,52% FS (4...20 mA) |
| Izolacija između kanala | Zajednička tačka |
| Izolacija između kanala i sabirnice | 1000 Vrms |
| Izolacija između kanala i zemlje | 1000 Vrms |
| Tip zaštite | Zaštita od kratkog spoja, Zaštita od preopterećenja |
| Ograničenja izlaznog napona | ≤ 30 V |
| Opterećenje impedanse (ohmsko) | < 600 Ω (0...20 mA) |
Specifikacije okoline
| Parametar | Detalji |
|---|---|
| Standardi | 89/336/EEC, 93/68/EEC, IEC 61131-2, 92/31/EEC, CSA C22.2 No 213 Class I Division 2 (Groups A, B, C, D), 73/23/EEC, CSA C22.2 No 142, UL 508 |
| Sertifikati proizvoda | RMRS, ABS, GL, RINA, LR, DNV, BV |
| Temperatura okoline (radna) | 32...140 °F (0...60 °C) |
| Temperatura okoline (skladištenje) | -13...158 °F (-25...70 °C) |
| Relativna vlažnost | 10...95% (Rad, bez kondenzacije) 5...95% (Skladištenje, bez kondenzacije) |
| Radna visina | 0...6561,68 ft (0...2000 m) |
| Zaštitni tretman | TC |
| IP stepen zaštite | IP20 |
| Stepen zagađenja | 2 |
