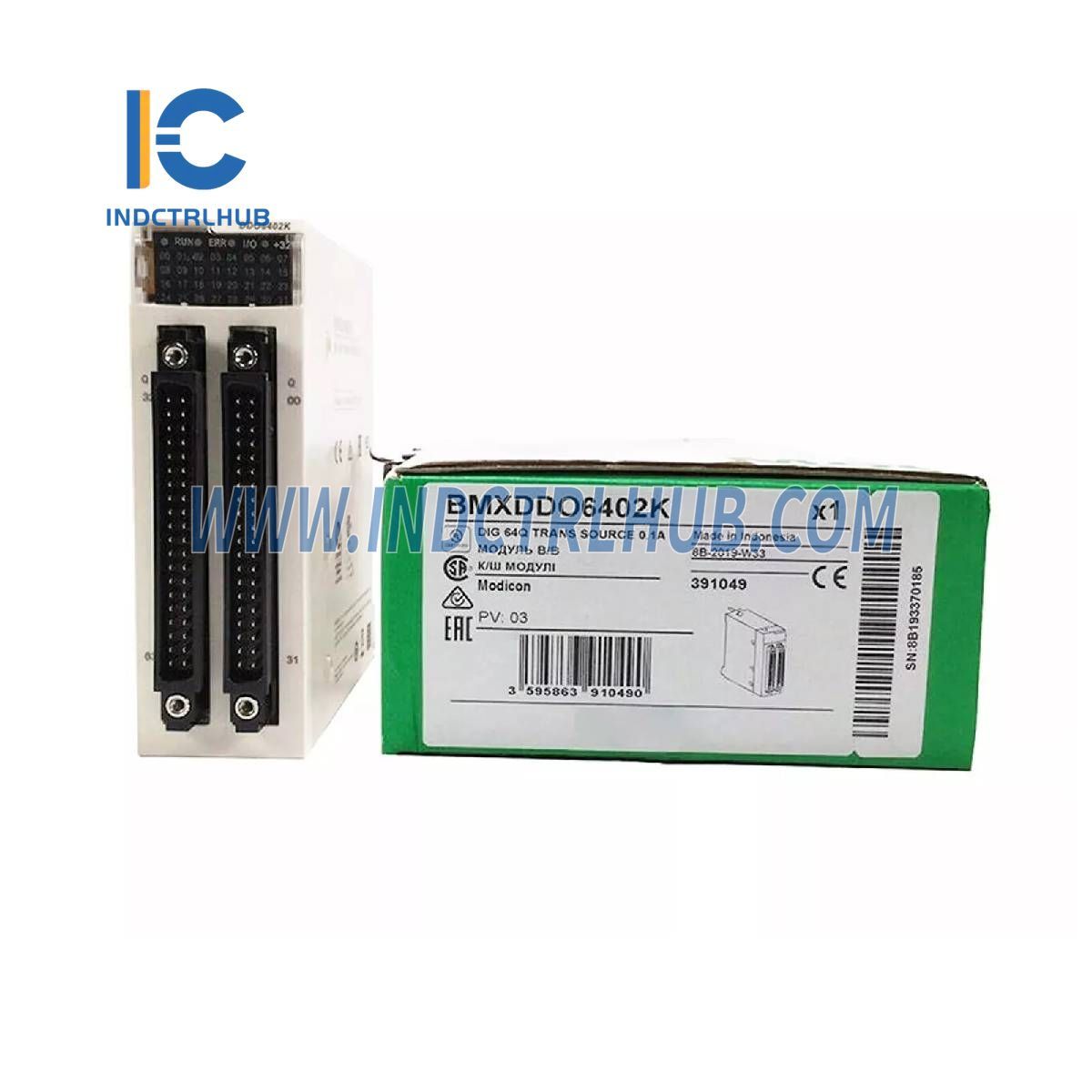

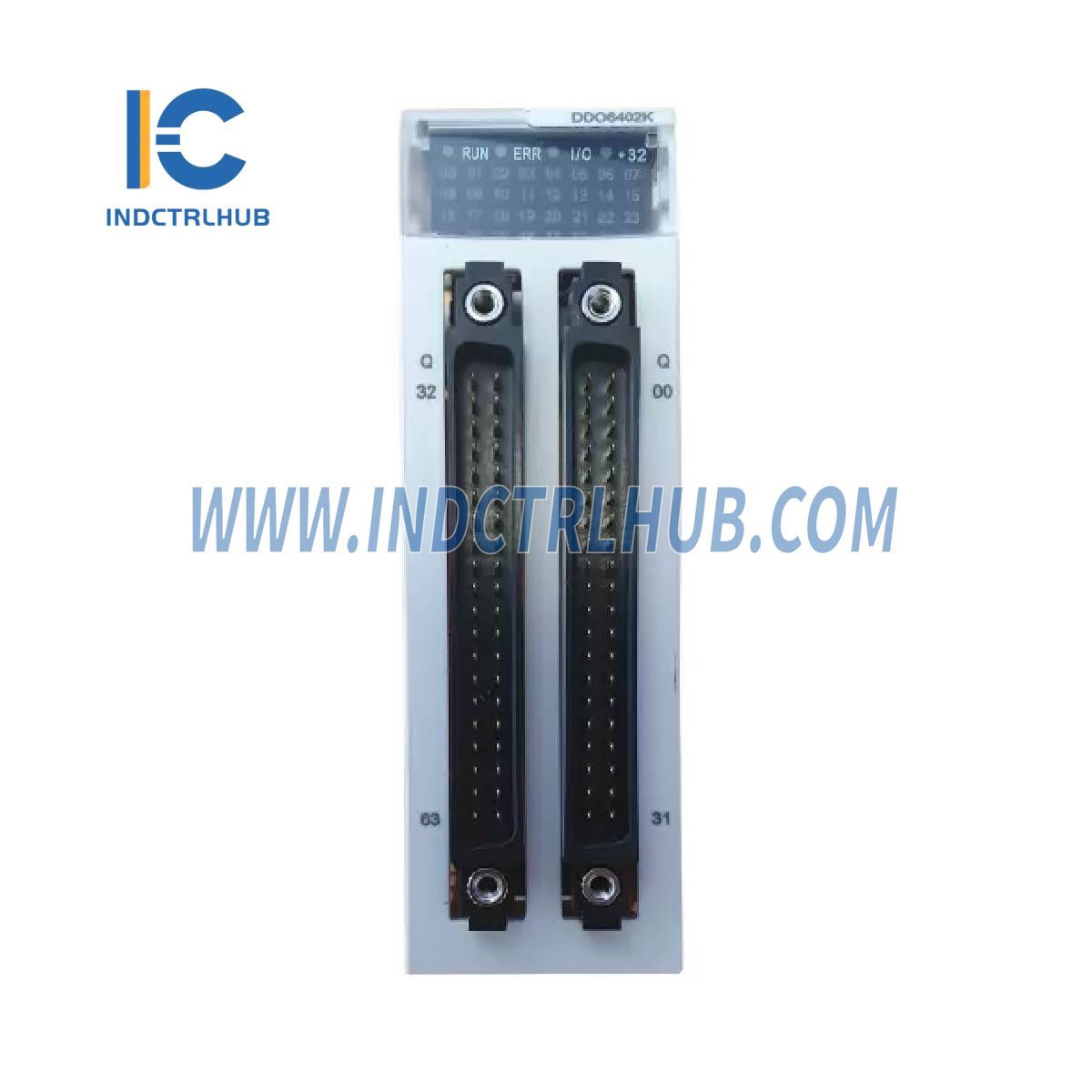

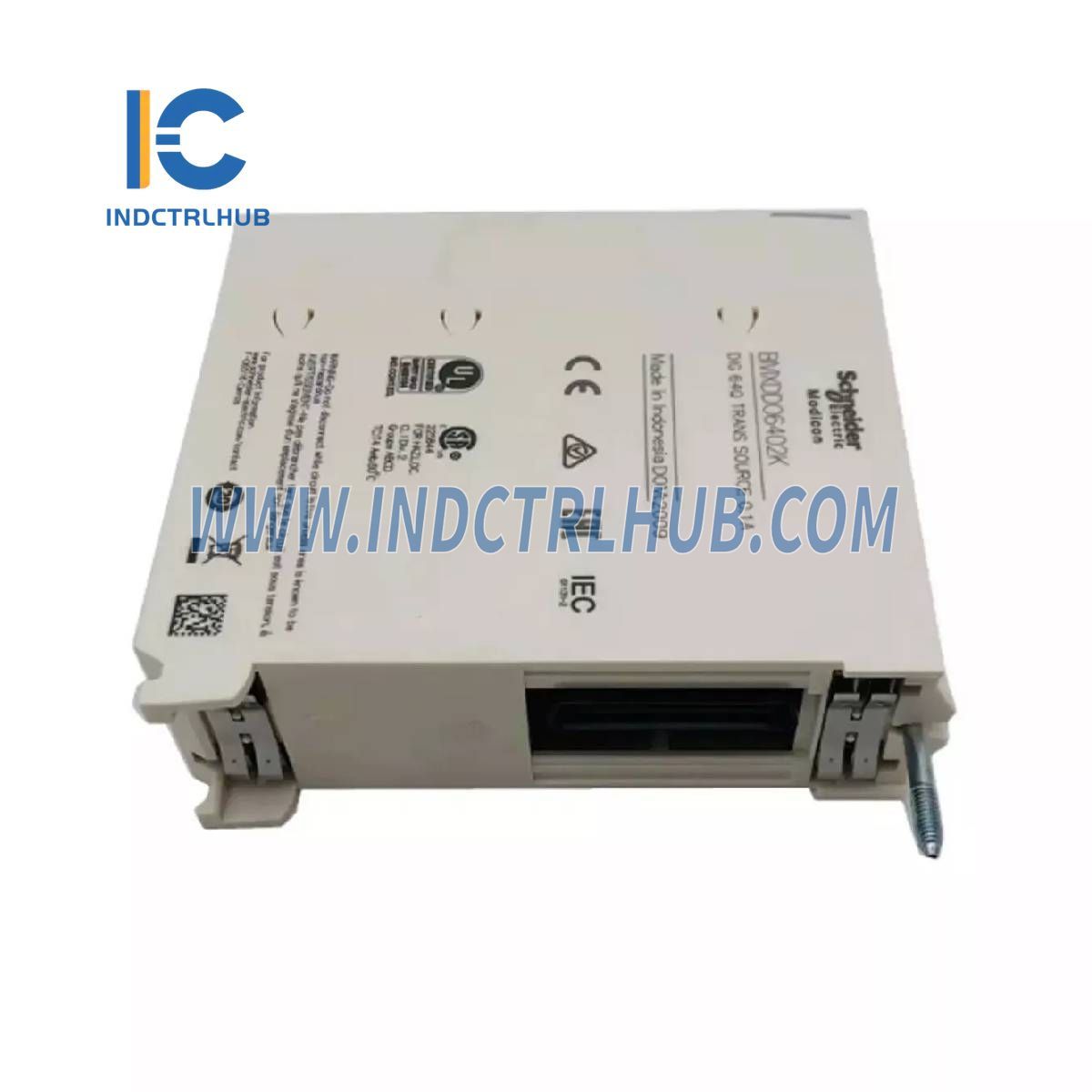

Schneider BMXDDO6402K Diskretni izlazni modul X80

Proizvođač

Schneider Electric

Model/Broj dela

BMXDDO6402K

Opis

Diskretni izlazni modul X80

Asortiman proizvoda

Modicon X80

Tip proizvoda ili komponente

Modul diskretnog izlaza

Standardi

64 u skladu sa EN/IEC 61131-2

Tip diskretnog izlaza

Poluprovodnički

Diskretna izlazna logika

Pozitivno

Diskretni izlazni napon

24 V (19…30 V DC)

Diskretna izlazna struja

0.1 A

Maksimalna struja po modulu

6.4 A

Otpornost izolacije

> 10 MΩ pri 500 V DC

Vreme odziva na izlazu

1.2 ms

Paralelno povezivanje izlaza

Da, do maksimalno 3

[Us] Nazivni napon napajanja

160 mA pri 3.3 V DC

Tipovi zaštite

Obrnuti polaritet, eksterni kratki spoj, preopterećenje, prenapon

Zaštita izlaza od preopterećenja

Ograničivač struje, elektronski prekidač (0.125 A < Id < 0.185 A)

Zaštita izlaza od prenapona

Transil dioda

Zaštita izlaza od kratkog spoja

Eksterni osigurač od 2 A

Zaštita od obrnutog polariteta

Dioda montirana u obrnutom smeru

Prag detekcije napona

< 14 V DC (greška pre-aktuatora)  > 18 V DC (pre-aktuator u stanju 0)

Maksimalno opterećenje volframa

1.2 W

Frekvencija preklapanja

0.5/LI² Hz

Maksimalno vreme preopterećenja

15 ms

Opterećenje impedanse (ohmsko)

≥ 220 Ω

IP stepen zaštite

IP20

Usklađenost sa direktivama

2014/35/EU (Direktiva o niskom naponu)  2014/30/EU (Elektromagnetna kompatibilnost)  2012/19/EU (WEEE Direktiva)

Tip mreže

1500 V AC na 50/60 Hz (1 min, izlaz/uzemljenje)  1500 V AC na 50/60 Hz (1 min, izlaz/unutrašnja logika)  500 V DC (1 min, između grupa kanala)

Otpornost na vibracije

3 gn

Otpornost na udarce

30 gn

Uslovi vlažnosti pri upotrebi

5…95 % na 55 °C (bez kondenzacije)

Zaštitni tretman

TC

Radna visina

0…2000 m  2000…5000 m (sa faktorom smanjenja)

1

0.194 kg

5.600 cm

11.200 cm

11.600 cm
