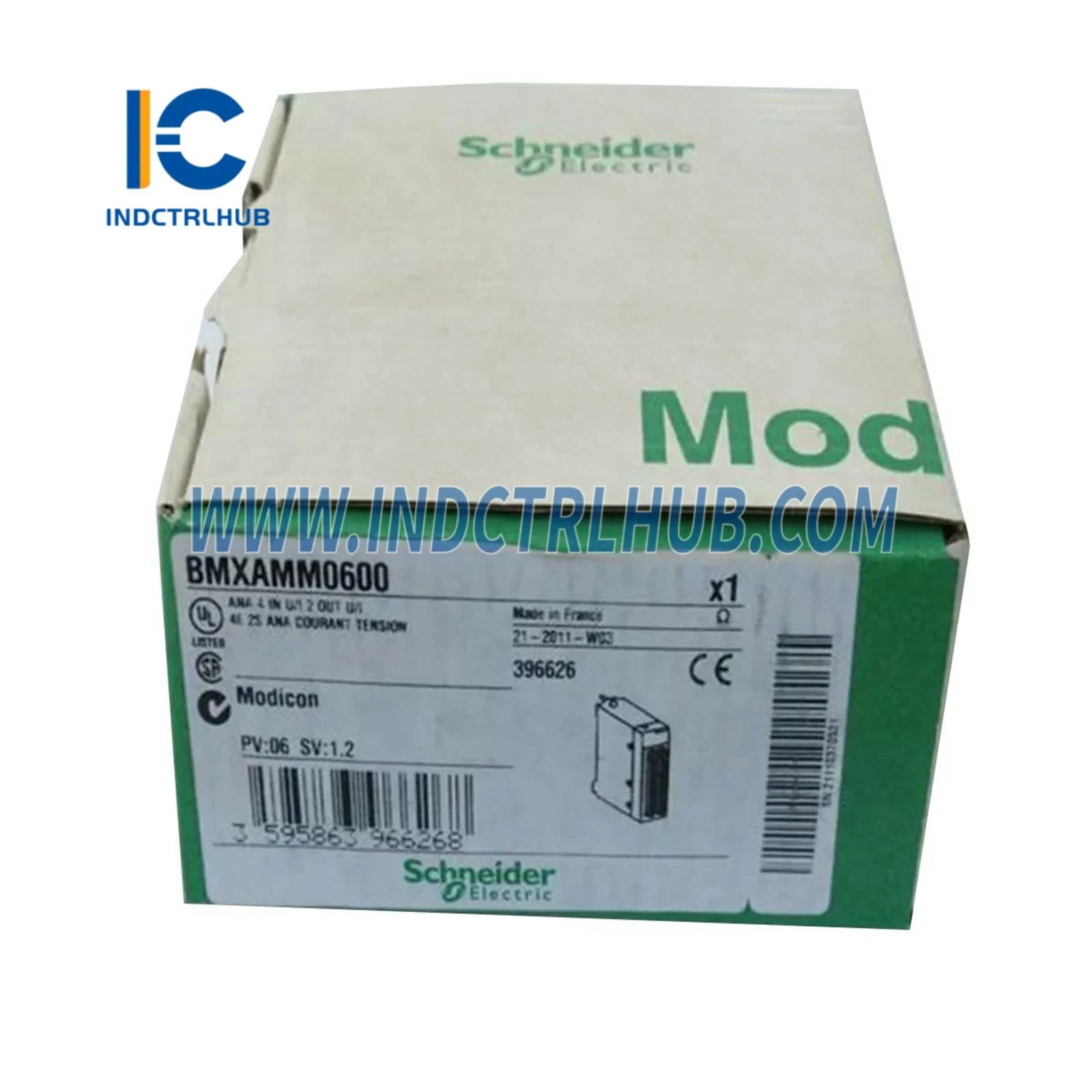

Schneider BMXAMM0600 analogni I/O modul M340
Schneider BMXAMM0600 analogni I/O modul M340
Manufacturer: Schneider Electric
Product No.: BMXAMM0600
Condition:1000 na skladištu
Product Type: analogni I/O modul M340
Product Origin: USA
Payment: T/T, Western Union
Weight: 155g
Shipping port: Xiamen
Warranty: 12 months
- Podrška 24/7
- Povraćaj u roku od 30 dana
- Brza dostava
Opšte informacije
|
Polje |
Detalji |
|---|---|
|
Proizvođač |
Schneider Electric |
|
Model/Broj dela |
BMXAMM0600 |
|
Opis |
Analogni I/O modul M340 |
Glavne specifikacije
|
Specifikacija |
Detalji |
|---|---|
|
Opseg proizvoda |
Modicon X80 |
|
Tip proizvoda ili komponente |
Mešani analogni I/O modul |
|
Električno povezivanje |
1 konektor, 20 polova |
|
Izolacija ulaza/izlaza |
Nije izolovano |
|
Nivo ulaza |
Visok nivo |
Specifikacije analognog ulaza
|
Specifikacija |
Detalji |
|---|---|
|
Analogni ulazni kanali |
4 |
|
Tip analognih ulaza |
Struja: 0_20 mA, 4_20 mA__Napon: ±10 V, 0_10 V, 0_5 V, 1_5 V |
|
Rezolucija analognih ulaza |
12 bita (0_20 mA, 0_5 V, 1_5 V, 4_20 mA)__13 bita (0_10 V)__14 bita (±10 V) |
|
Dozvoljeno preopterećenje na ulazima |
±30 mA (0_20 mA, 4_20 mA)__±30 V (±10 V, 0_10 V, 0_5 V, 1_5 V) |
|
Unutrašnji konverzioni otpornik |
250 Ω |
|
Preciznost unutrašnjeg otpornika |
0.1% - 15 ppm/°C |
|
Tip filtera |
Digitalno filtriranje prvog reda (kontrolisano firmverom) |
|
Brzo vreme ciklusa čitanja |
1 ms + 1 ms po korišćenom kanalu |
|
Nominalno vreme ciklusa čitanja |
5 ms za 4 kanala |
|
Rekalibracija |
Fabricki kalibrisano za izlaze__Interna rekalibracija za ulaze |
|
Izolacioni Napon |
1400 V DC (Kanali do zemlje, kanali do sabirnice)__750 V DC (Između grupa I/O kanala) |
Specifikacije analognih izlaza
|
Specifikacija |
Detalji |
|---|---|
|
Analogni izlazni kanali |
2 |
|
Tip analognih izlaza |
Struja: 0_20 mA, 4_20 mA__Napon: ±10 V |
|
Rezolucija analognih izlaza |
11 bita (0_20 mA, 4_20 mA)__12 bita (±10 V) |
|
Vreme konverzije |
_ 2 ms |
|
Maksimalna vrednost konverzije |
±11.25 V (0_10 V, 0_5 V, 1_5 V, ±10 V)__0_24 mA (0_20 mA, 4_20 mA)__0_30 mA (0_20 mA, 4_20 mA) |
|
Režim rezervnog rada |
Predefinisano, Konfigurisano |
Indikatori & Potrošnja energije
|
Specifikacija |
Detalji |
|---|---|
|
Statusne LED diode |
1 Zelena LED (RAD)__1 Zelena LED po kanalu (Dijagnostika kanala)__1 Crvena LED (ERR)__1 Crvena LED (I/O) |
|
Težina proizvoda |
0.155 kg |
|
Potrošnja struje |
150 mA pri 3.3 V DC__130 mA pri 24 V DC |
Specifikacije okoline
|
Parametar |
Detalji |
|---|---|
|
Otpornost na vibracije |
3 gn |
|
Otpornost na udarce |
30 gn |
|
Temperatura okoline_(Skladištenje) |
-40_85 °C |
|
Temperatura okoline_(Rad) |
0_60 °C |
|
Relativna vlažnost |
5_95% (bez kondenzacije) |
|
IP stepen zaštite |
IP20 |
|
Zaštitni tretman |
TC |
|
Radna visina |
0_2000 m__2000_5000 m (sa faktorom deratiranja) |
Sertifikati i standardi
|
Sertifikat/Standard |
Detalji |
|---|---|
|
Sertifikati proizvoda |
CSA, RCM, UL, EAC, CE, Pomorska mornarica |
|
Usklađenost sa standardima |
EN/IEC 61010-2-201__CSA C22.2 br. 61010-2-201__UL 61010-2-201__EN/IEC 61131-2 |
