Product Description
Opšte informacije
|
Polje |
Detalji |
|---|---|
|
Proizvođač |
Schneider Electric |
|
Model/Broj dela |
ATV312HD11N4 |
|
Opis |

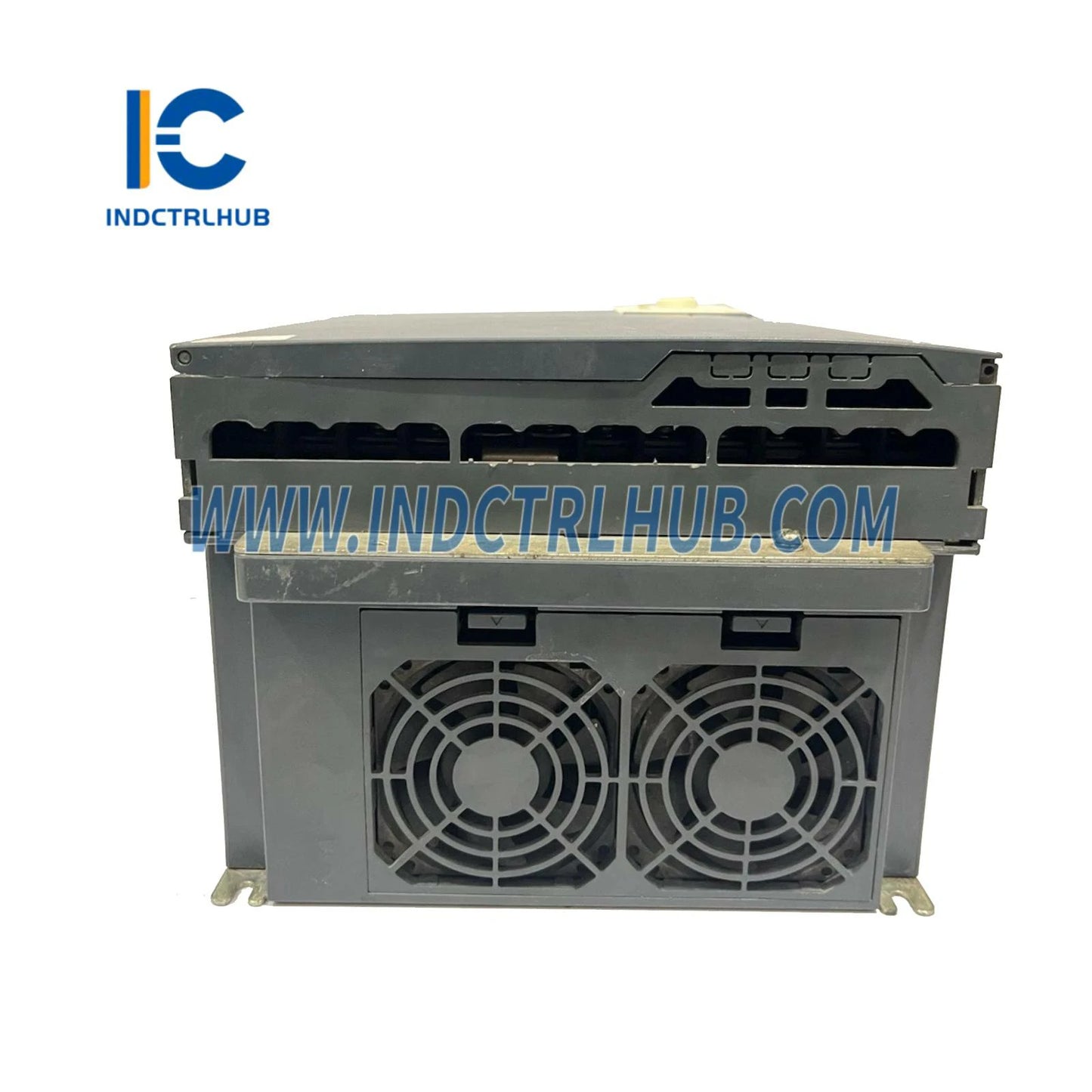

Pogon sa promenljivom brzinom ATV312 - 11kW - 25kVA - 397 W - 380..500 V - 3-fazno napajanje |
|
Asortiman proizvoda |
Altivar 312 |
|
Tip proizvoda |
Pogon sa promenljivom brzinom |
|
Primena |
Za asinhrone motore – jednostavni uređaji |
|
Stil sklapanja |
Sa hladnjakom |
|
Naziv komponente |
ATV312 |
Tehničke specifikacije
Električne specifikacije
|
Parametar |
Vrednost |
|---|---|
|
Nazivni napon napajanja [Us] |
380…500 V (-15% do +10%) |
|
Frekvencija napajanja |
50…60 Hz ±5% |
|
Ograničenja napajanja |
323…550 V |
|
Strujni napon |
37,2 A @ 380 V; 28,4 A @ 500 V |
|
Maksimalni tranzijentni struja |
41,6 A tokom 60 sekundi |
|
Izgledna snaga |
25 kVA |
|
Kontinuirani izlazni struja |
27,7 A @ 4 kHz |
|
Izlazna frekvencija |
0…500 Hz |
|
Frekvencija prekidača |
2…16 kHz podesivo (nominalno 4 kHz) |
|
Rasipanje snage |
397 W pri nominalnom opterećenju |
|
Opseg brzine |
1…50 |
|
Kontrola motora |
Kontrola vektora fluksa bez senzora (PWM), konstantni moment |
|
Tranzijentni preopterećenje momenta |
170–200% nazivnog momenta |
|
Kočni moment |
Do 150% (sa ili bez otpornika) |
|
Regulaciona petlja |
Frekvencijski PI regulator |
|
Izlazni napon |
≤ Napon napajanja |
I/O i komunikacija
|
Tip |
Detalji |
|---|---|
|
Analogni ulazi |
3 (AI1: 0–10V, AI2: ±10V, AI3: 0–20mA) |
|
Analogni izlazi |
1 (AOC: 0–20mA, AOV: 0–10V) |
|
Diskretni ulazi |
6 (24V, 0–100 mA, impedansa 3500 Ω) |
|
Diskretni izlazi |
2 konfigurisana releja (R1A/B/C, R2A/B) |
|
Minimalna struja prekidača |
10 mA @ 5 V DC |
|
Maksimalna struja prekidača |
Do 5 A @ 250 V AC / 30 V DC |
|
Vreme uzorkovanja |
Analogni: 8 ms, Diskretni: 4 ms |
|
Komunikacioni portovi |
RS485 sa RJ45 (Modbus/CANopen) |
|
Protokoli |
Modbus, CANopen |
|
Podržane brzine prenosa |
CANopen: do 1 Mbps; Modbus: do 19200 bps |
|
Opseg adresa uređaja |
CANopen: 1–127; Modbus: 1–247 |
|
Maksimalan broj drajvova |
127 (CANopen), 31 (Modbus) |
Zaštita i bezbednost
|
Karakteristika |
Detalji |
|---|---|
|
Tipovi zaštite |
Gubitak ulaza/faze motora, kratki spoj, preopterećenje, prenapon, pregrevanje, DC injekciono kočenje |
|
Otpornost izolacije |
≥ 500 MΩ @ 500 V DC tokom 1 minut |
|
Dielektrična čvrstoća |
2410 V DC (zemlja do napajanja); 3400 V AC (kontrola do napajanja) |
|
Standardi |
IEC 61800-5-1, IEC 61800-3 |
|
Sertifikati |
CE, UL, CSA, NOM, C-Tick, GOST, DNV |
Specifikacije okoline
|
Parametar |
Vrednost |
|---|---|
|
IP zaštita |
IP20 (gore), IP21/IP31/IP41 (terminal/gore, u zavisnosti od poklopca) |
|
Otpornost na udarce |
15 gn na 11 ms (IEC 60068-2-27) |
|
Otpornost na vibracije |
1 gn (13–150 Hz), 1.5 mm (3–13 Hz) |
|
Vlažnost |
5–95% bez kondenzacije/kapljanja (IEC 60068-2-3) |
|
Temperatura okoline |
Radna temperatura: -10…50°C (sa poklopcem), -10…60°C (sa smanjenjem snage) |
|
Temperatura skladištenja |
-25…70°C |
|
Nadmorska visina |
≤1000 m (bez smanjenja snage), do 3000 m (1% smanjenja snage na svakih 100 m) |
|
Stepen zagađenja |
2 |
|
Zaštitni tretman |
TC |
Fizičke specifikacije
|
Parametar |
Vrednost |
|---|---|
|
Dimenzije |
329.5 x 245 x 192 mm |
|
Neto težina |
11 kg |
|
Moment zatezanja |
0.6 N·m (kontrola), 4.5 N·m (snaga) |
Informacije o pakovanju
|
Tip pakovanja |
Količina |
Dimenzije (D x Š x V) (cm) |
Težina |
|---|---|---|---|
|
PCE (Unit 1) |
1 |
38.5 x 30.0 x 28.0 |
11.755 kg |
|
P06 (Unit 2) |
4 |
60.0 x 80.0 x 80.0 |
Nije navedeno |
