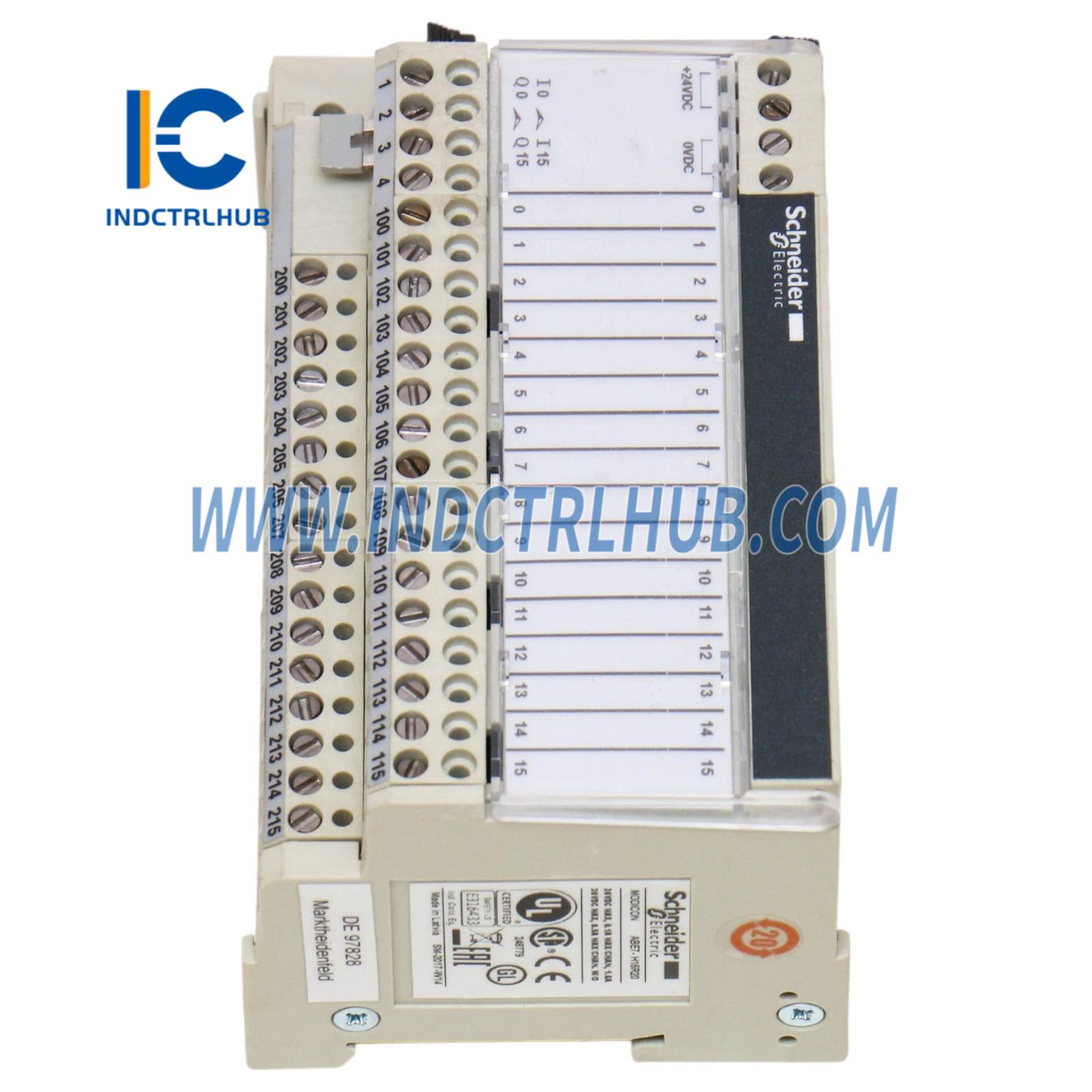

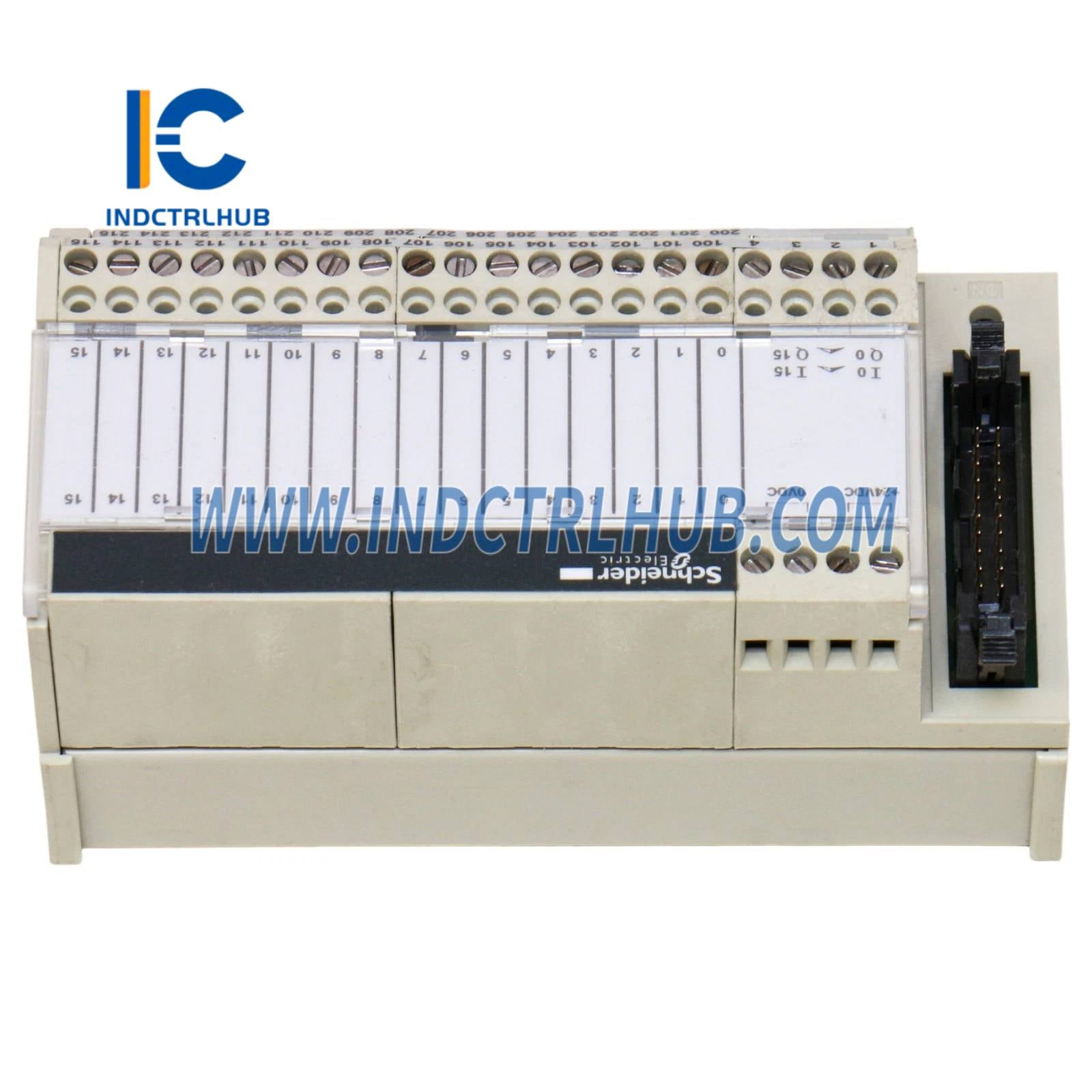

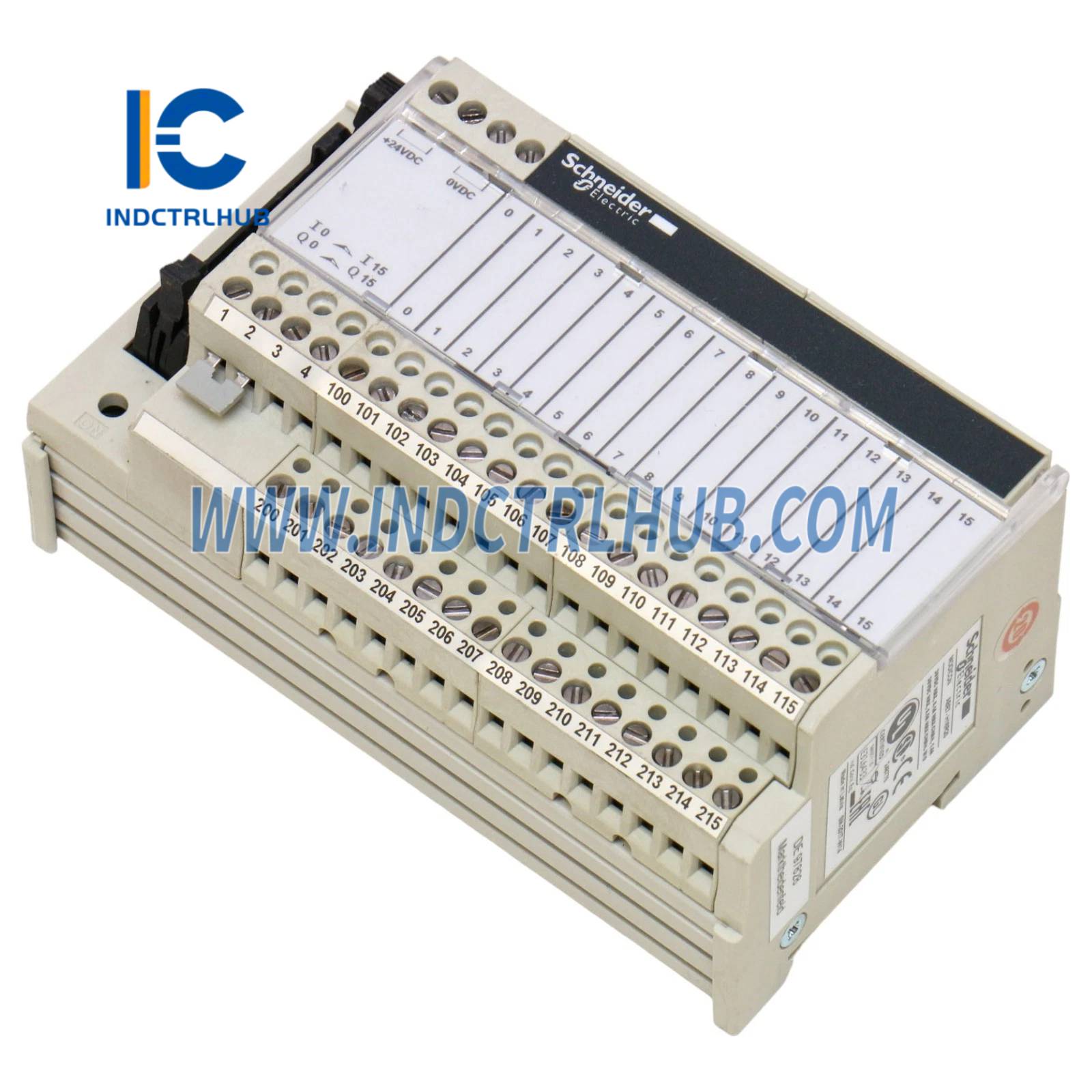

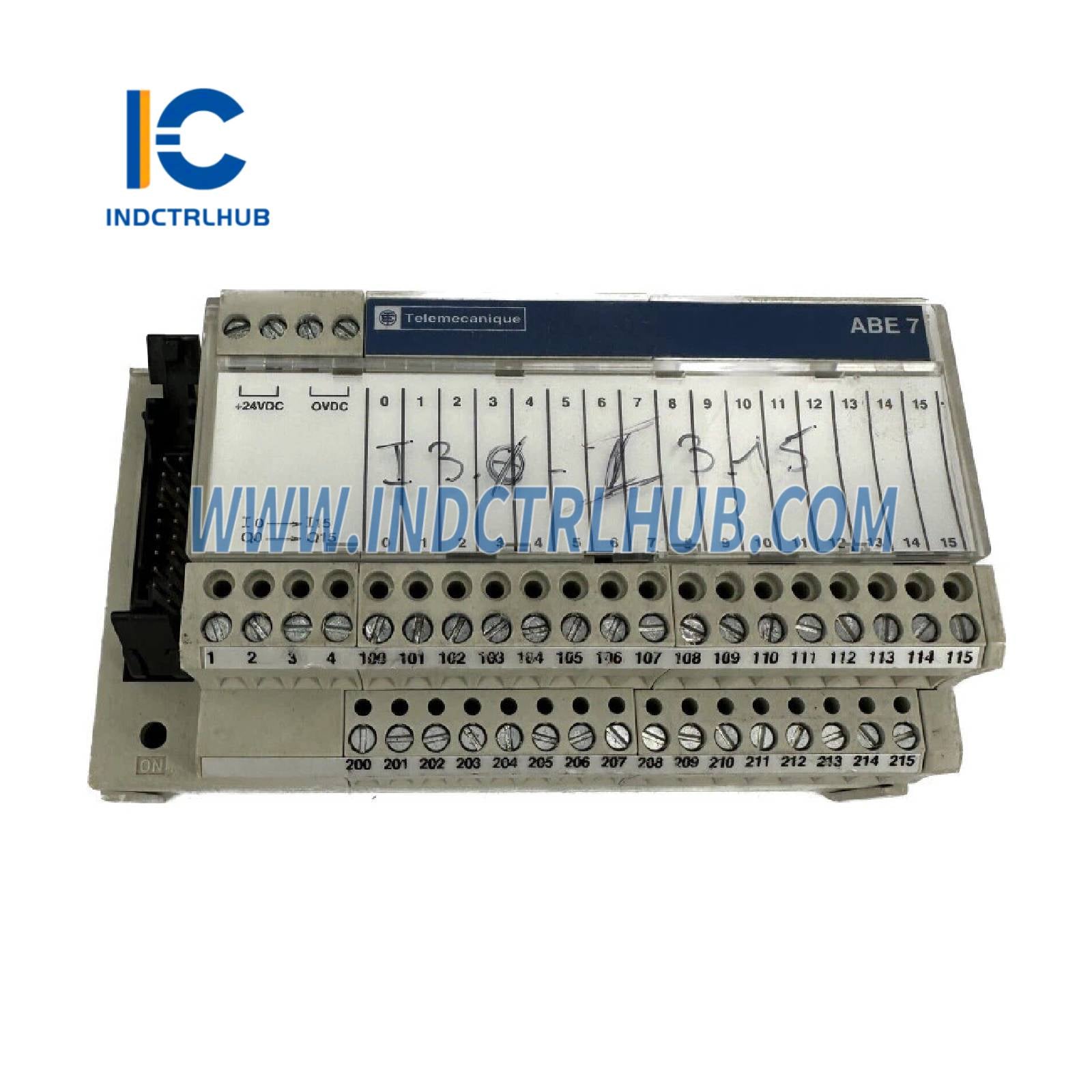

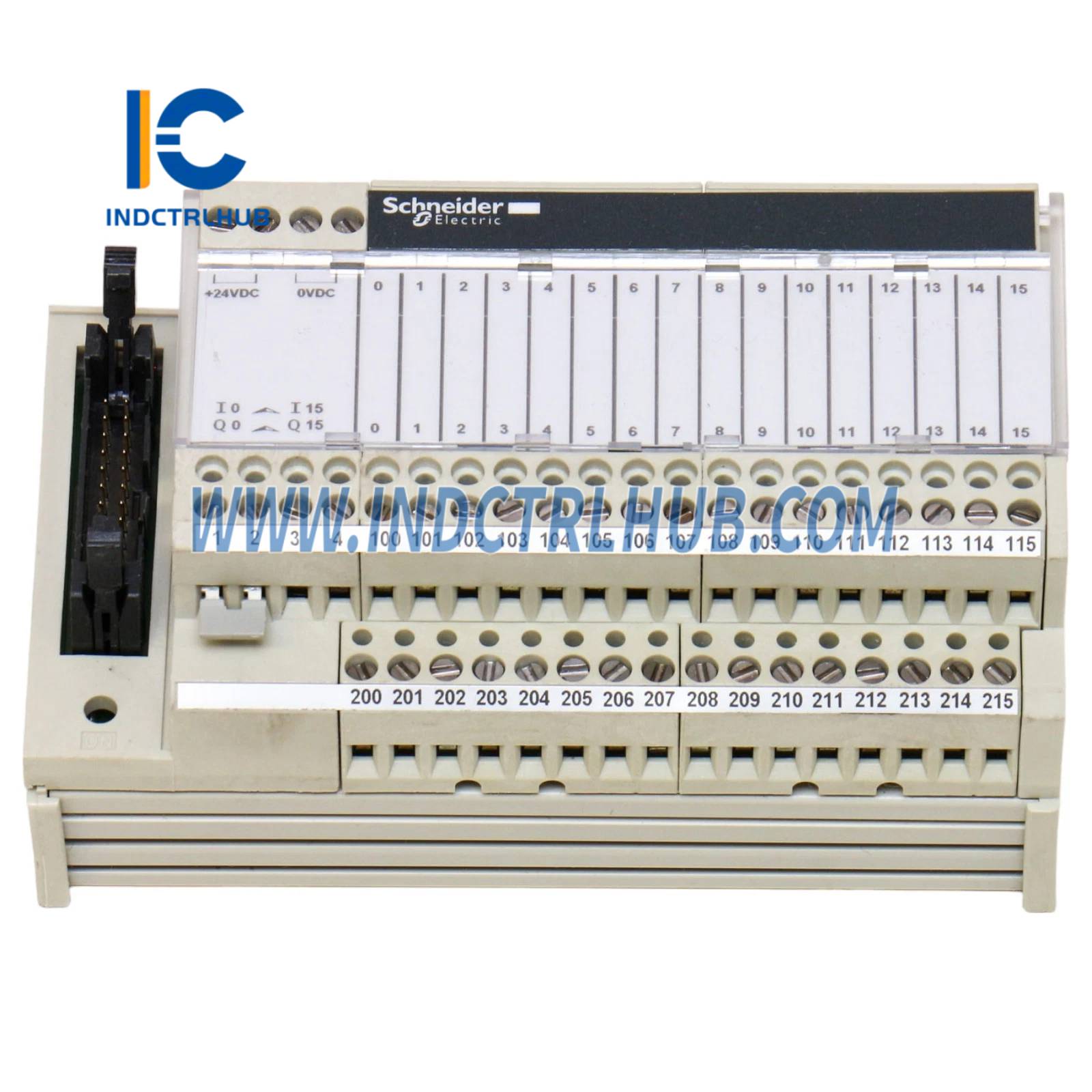

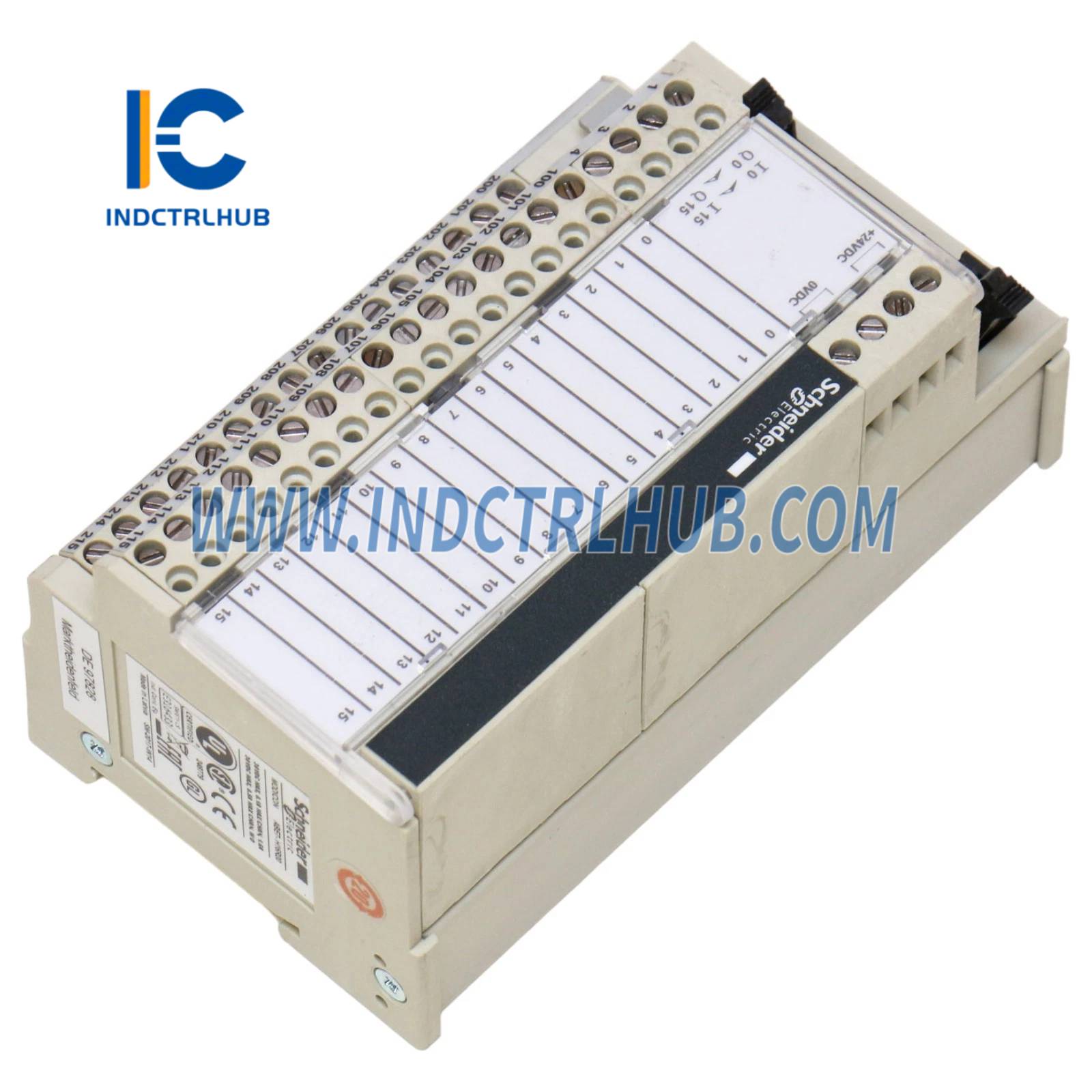

Product Description
Opšte informacije
|
Polje |
Opis |
|---|---|
|
Proizvođač |
Schneider Electric |
|
Model/Broj dela |

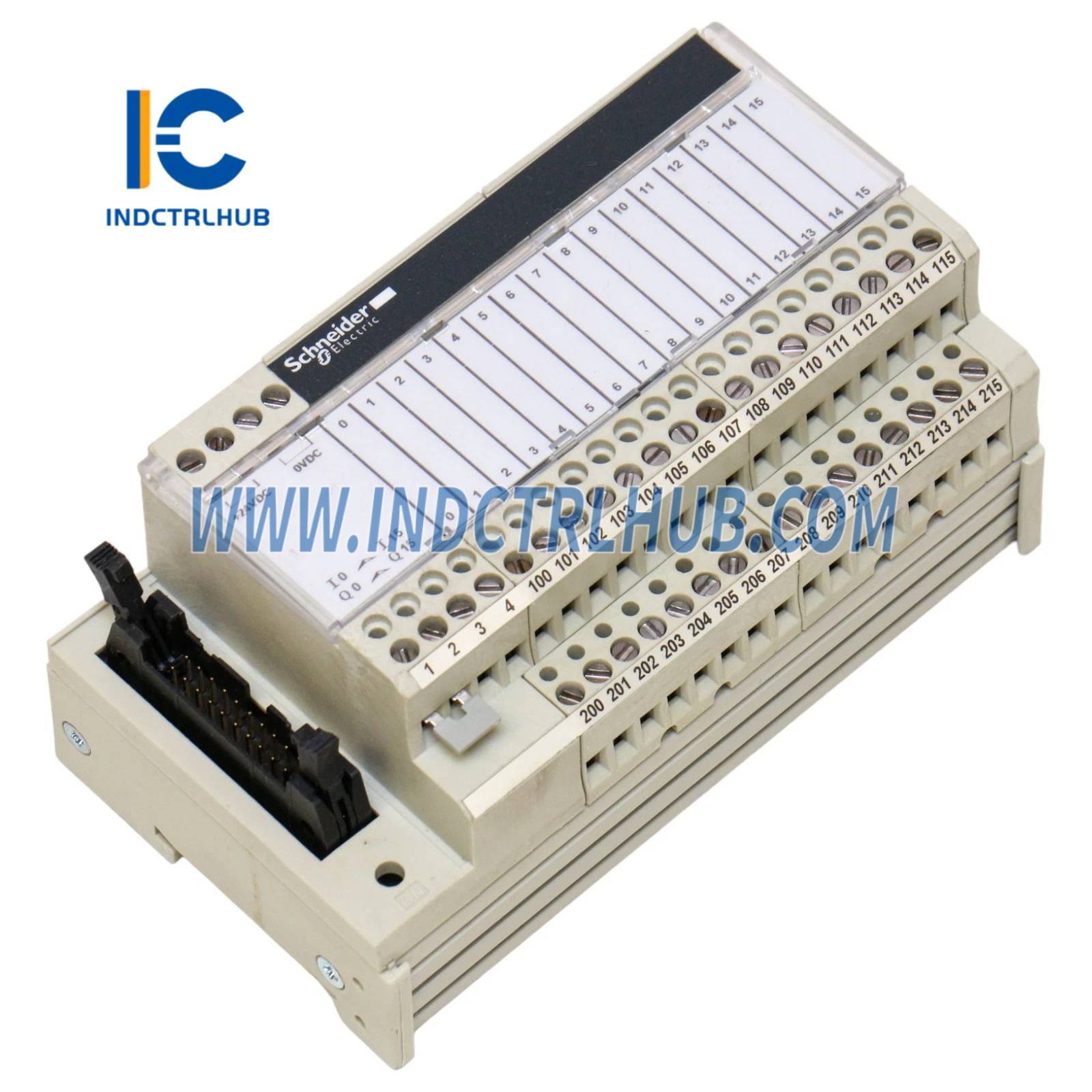

ABE7H16R20 |
|
Serija/Opseg |
Modicon ABE7 |
|
Tip proizvoda |
Pasivno diskretno I/O podnožje |
|
Opis |
Pasivno priključno podnožje ABE7 – 16 ulaza ili izlaza |
Tehničke informacije
|
Specifikacija |
Detalji |
|---|---|
|
Tip podnožja |
I/O podnožje |
|
Nazivni napon napajanja [Us] |
19…30 V DC (IEC 61131-2) |
|
Broj kanala |
16 |
|
Klemne stezaljke po kanalu |
2 |
|
Tip naponskog napajanja |
DC |
|
Raspodela polariteta |
0 V ili 24 V |
|
Broj horizontalnih redova |
2 |
|
Statusne LED diode |
1 LED (Zelena) – napajanje UKLJUČENO |
|
Zaštita od kratkog spoja |
2 A unutrašnji osigurač, 5 × 20 mm, brzo topljenje (PLC kraj) |
|
Tipovi konektora |
SUB-D 15, SUB-D 9, HE-10 |
|
Broj pinova |
20 pinova |
|
Način fiksiranja |
Klipse za 35 mm DIN šinu ili šrafovi sa pločom i kompletom za fiksiranje |
|
Maksimalna struja napajanja |
1.8 A |
|
Struja po kanalu |
0.5 A |
|
Maksimalna struja po zajedničkom izlazu |
1.8 A |
|
Pad napona (osigurač) |
0.3 V |
|
Nazivni izolacioni napon [Ui] |
2000 V |
|
Kategorija instalacije |
II (IEC 60664-1) |
|
Moment zatezanja |
0.6 N·m (5.3 lbf·in) za Ø3.5 mm ravni odvijač |
Povezivanja - priključci
|
Tip provodnika |
Opseg priključaka |
|---|---|
|
Fleksibilno sa krajem kabla |
1 × 0.09…1 × 1.5 mm² (AWG 28…16) |
|
Čvrsto |
1 × 0.14…1 × 2.5 mm² (AWG 26…12) |
|
Fleksibilno bez kraja kabla |
1 × 0.14…1 × 2.5 mm² (AWG 26…14) |
|
Fleksibilno sa krajem kabla (2 žice) |
2 × 0.09…2 × 0.75 mm² (AWG 28…20) |
|
Čvrsto (2 žice) |
2 × 0.2…2 × 2.5 mm² (AWG 24…14) |
Specifikacije okoline
|
Specifikacija |
Vrednost |
|---|---|
|
IP Stepen zaštite |
IP2X (IEC 60529) |
|
Otpornost na udar |
15 gn za 11 ms (IEC 60068-2-27) |
|
Otpornost na vibracije |
2 gn (10…150 Hz) (IEC 60068-2-6) |
|
Zaštita od ESD |
4 kV (kontakt), 8 kV (vazduh) (IEC 61000-4-2 nivo 3) |
|
Otpornost na zračenje polja |
10 V/m, 26 MHz do 1 GHz (IEC 61000-4-3 nivo 3) |
|
Otpornost na brze tranzijente |
2 kV (IEC 61000-4-4 nivo 3) |
|
Otpornost žice na žarenje |
750 °C (1382 °F) (IEC 60695-2-11) |
|
Radna temperatura |
-5…60 °C (23…140 °F) |
|
Temperatura skladištenja |
-40…80 °C (-40…176 °F) |
|
Stepen zagađenja |
2 (IEC 60664-1) |
Fizičke specifikacije
|
Atribut |
Vrednost |
|---|---|
|
Širina |
125 mm (4.9 in) |
|
Neto težina |
0.3 kg (0.7 lb US) |

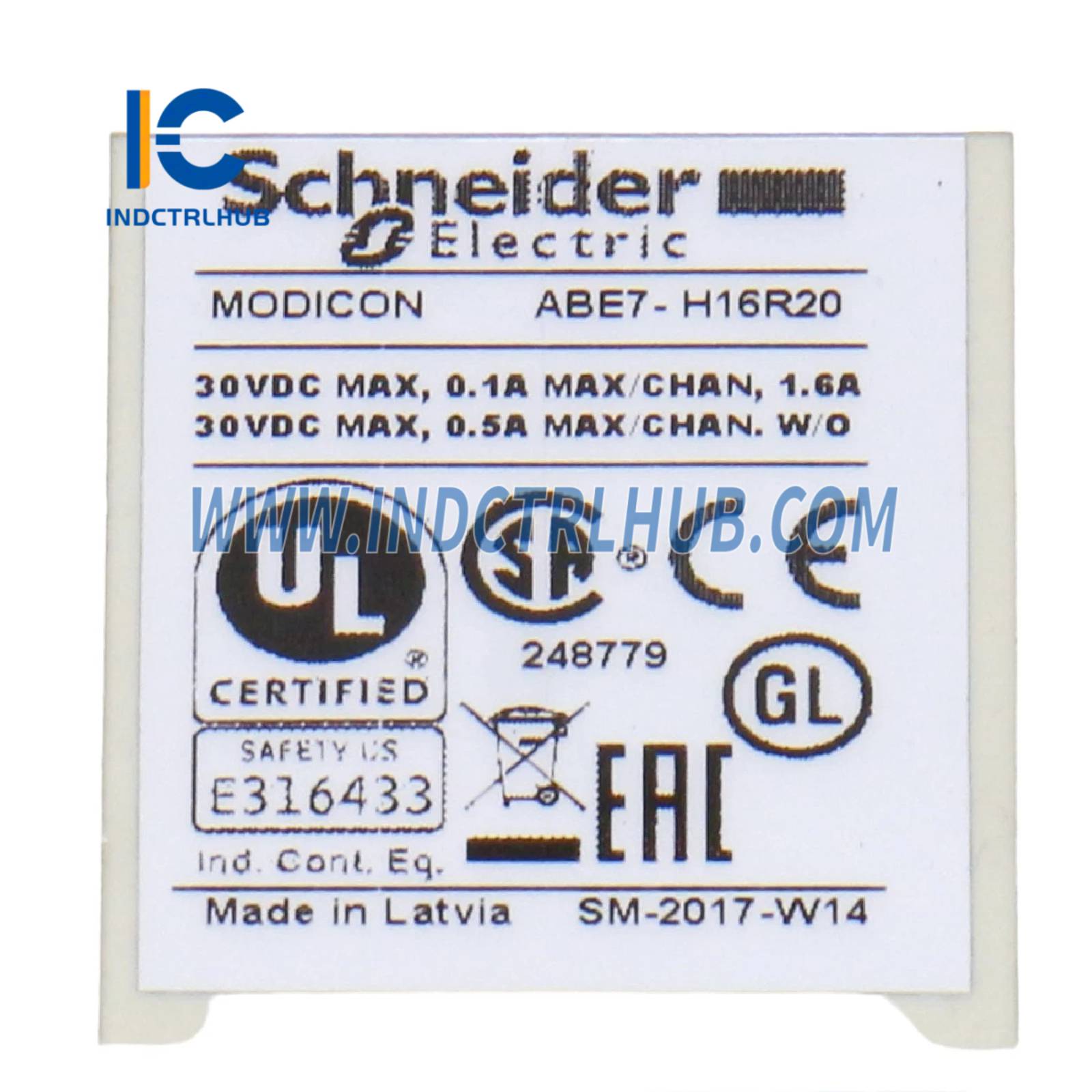

Sertifikati i usklađenost
-
CSA
-
UL
-
GL
-
DNV
-
EAC
Informacije o narudžbini
|
Polje |
Detalj |
|---|---|
|
Kategorija |
US10CP222375 |
|
Raspored popusta |
0CP2 |
|
GTIN |
3389110544954 |
|
Mogućnost povraćaja |
Da |
|
Zemlja porekla |
Sjedinjene Američke Države |
