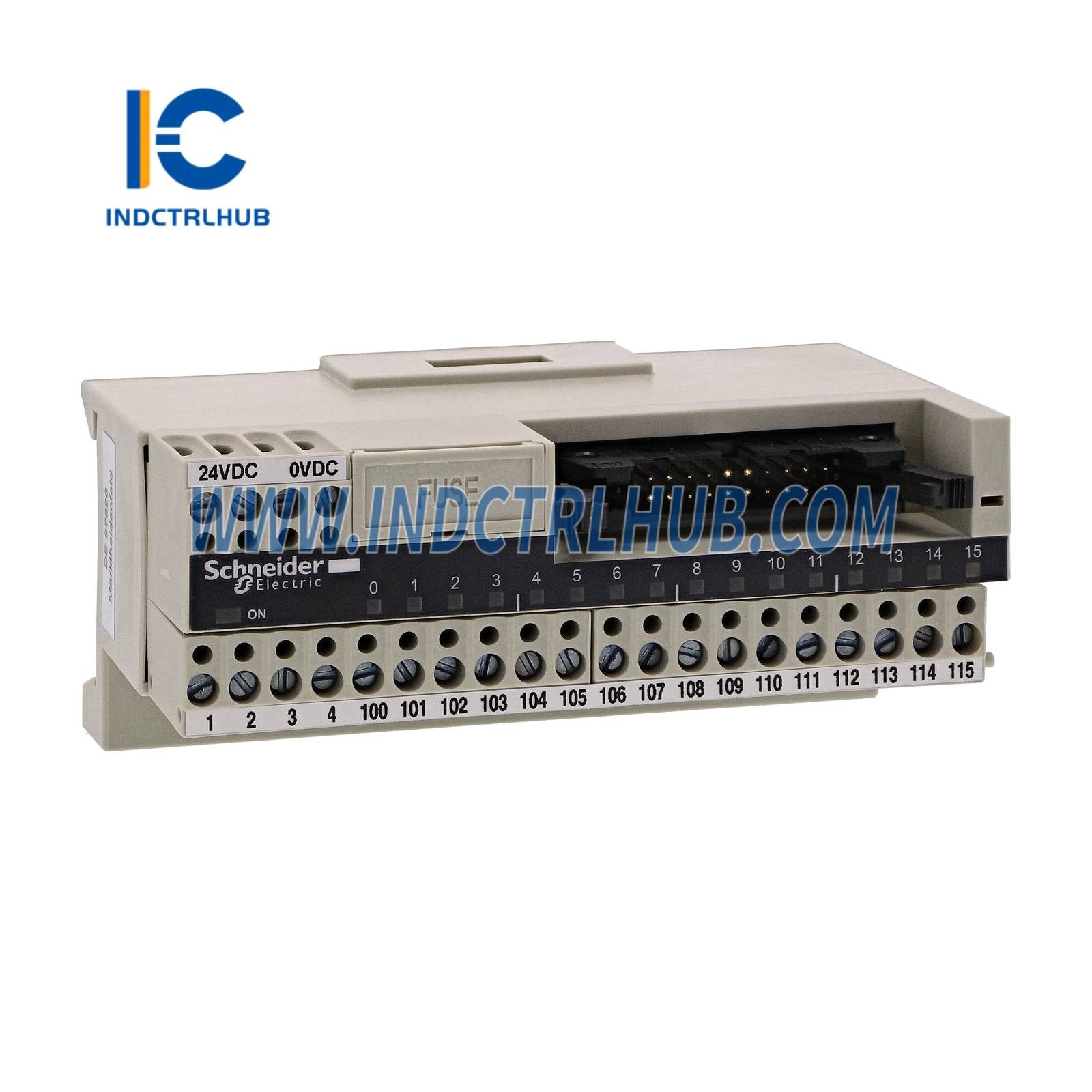

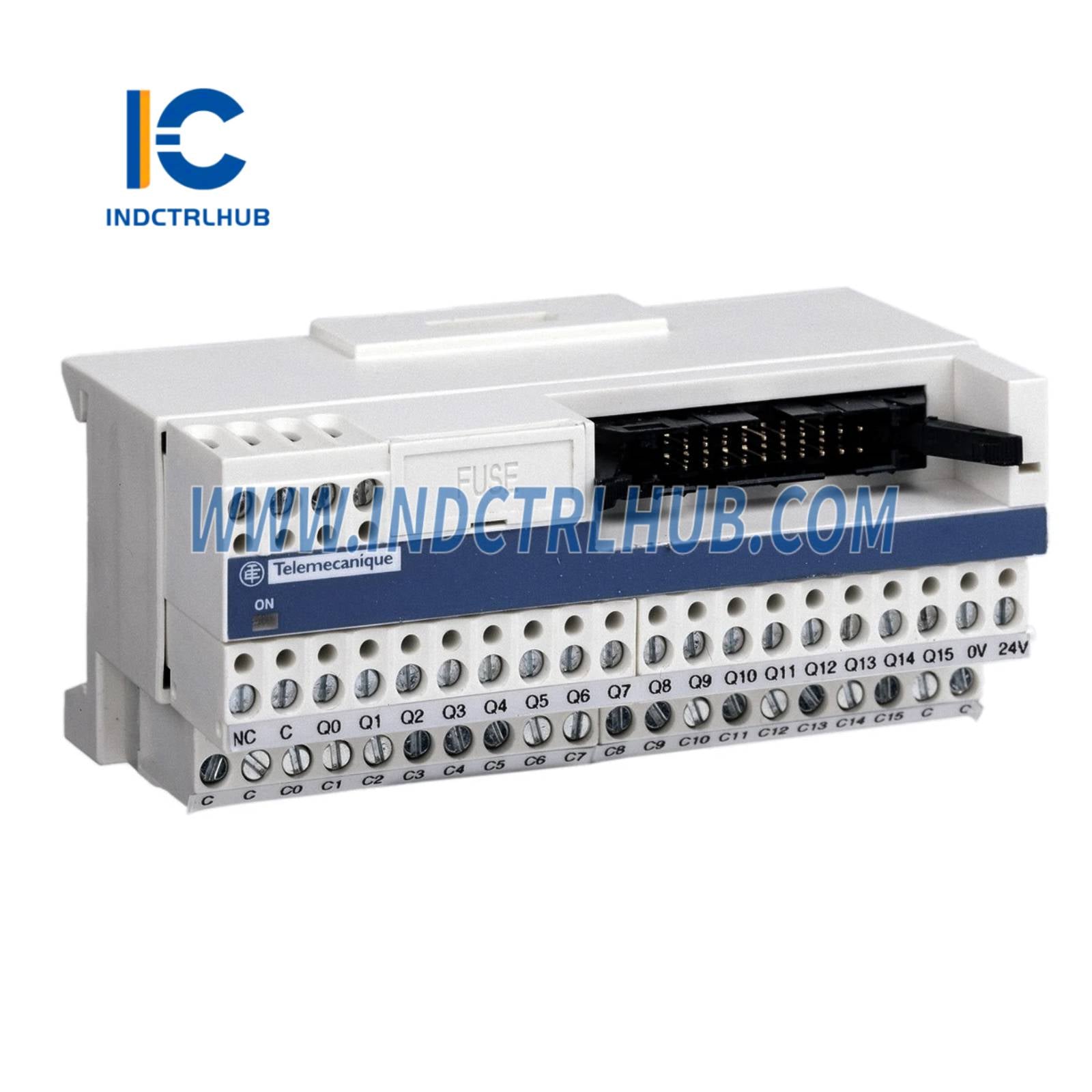

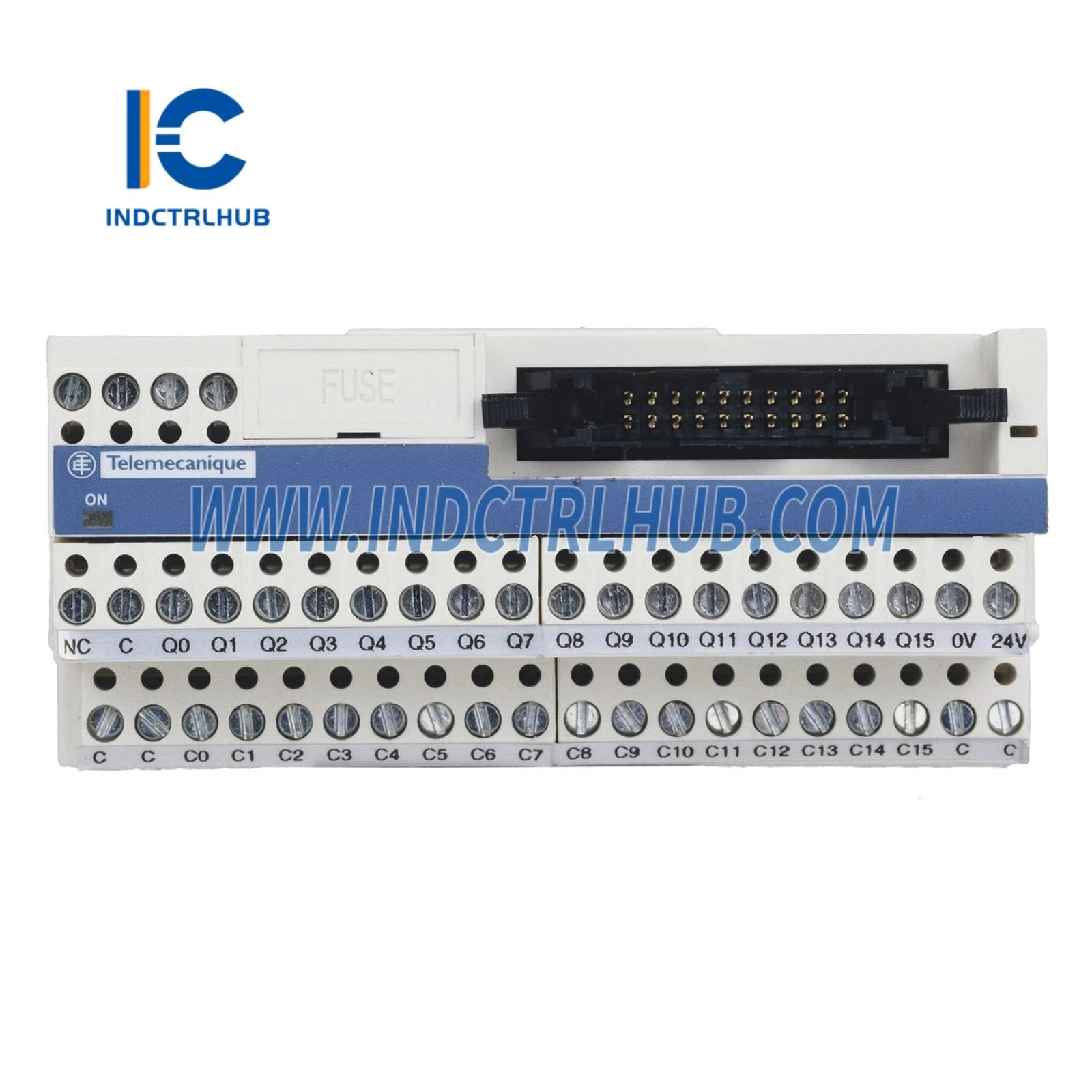

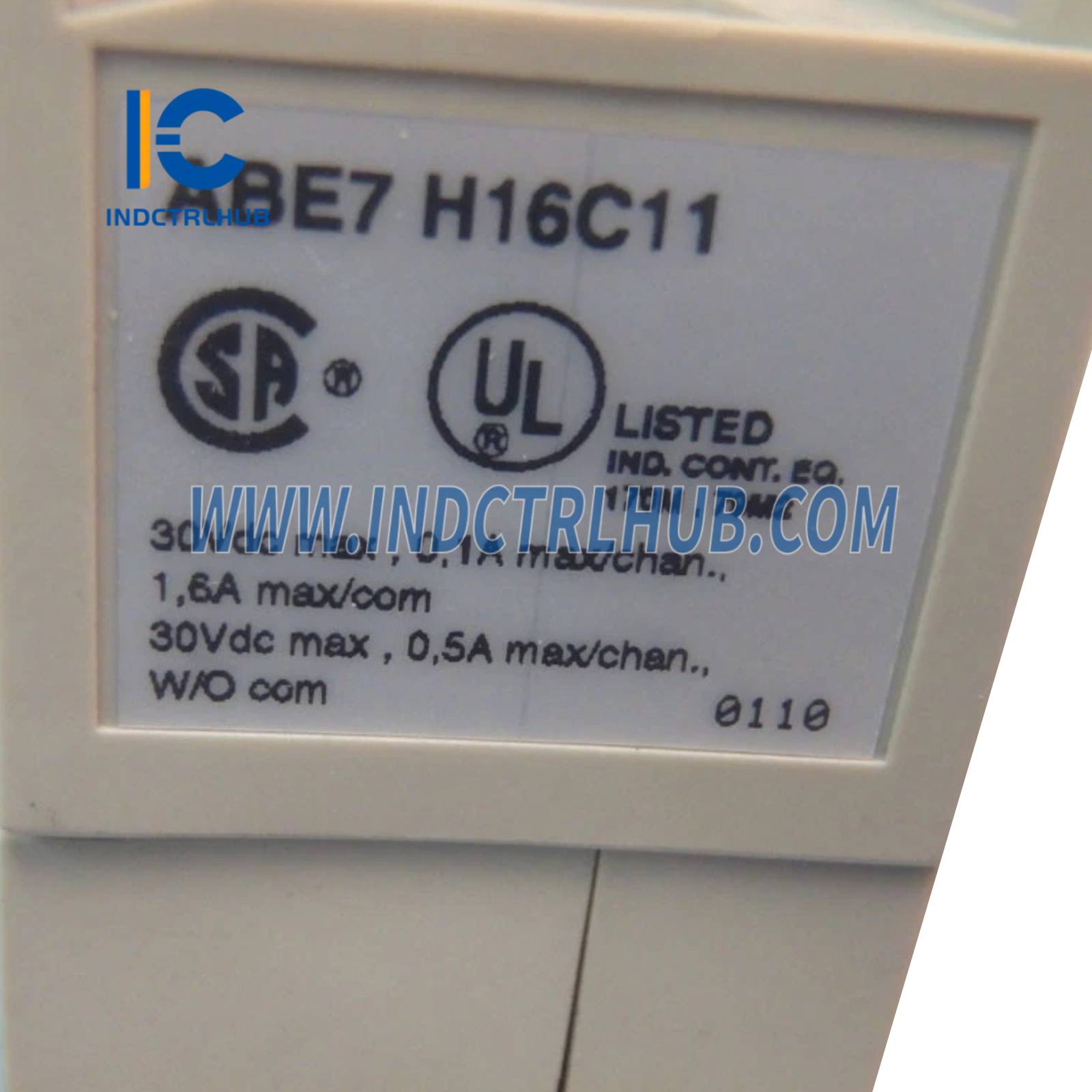

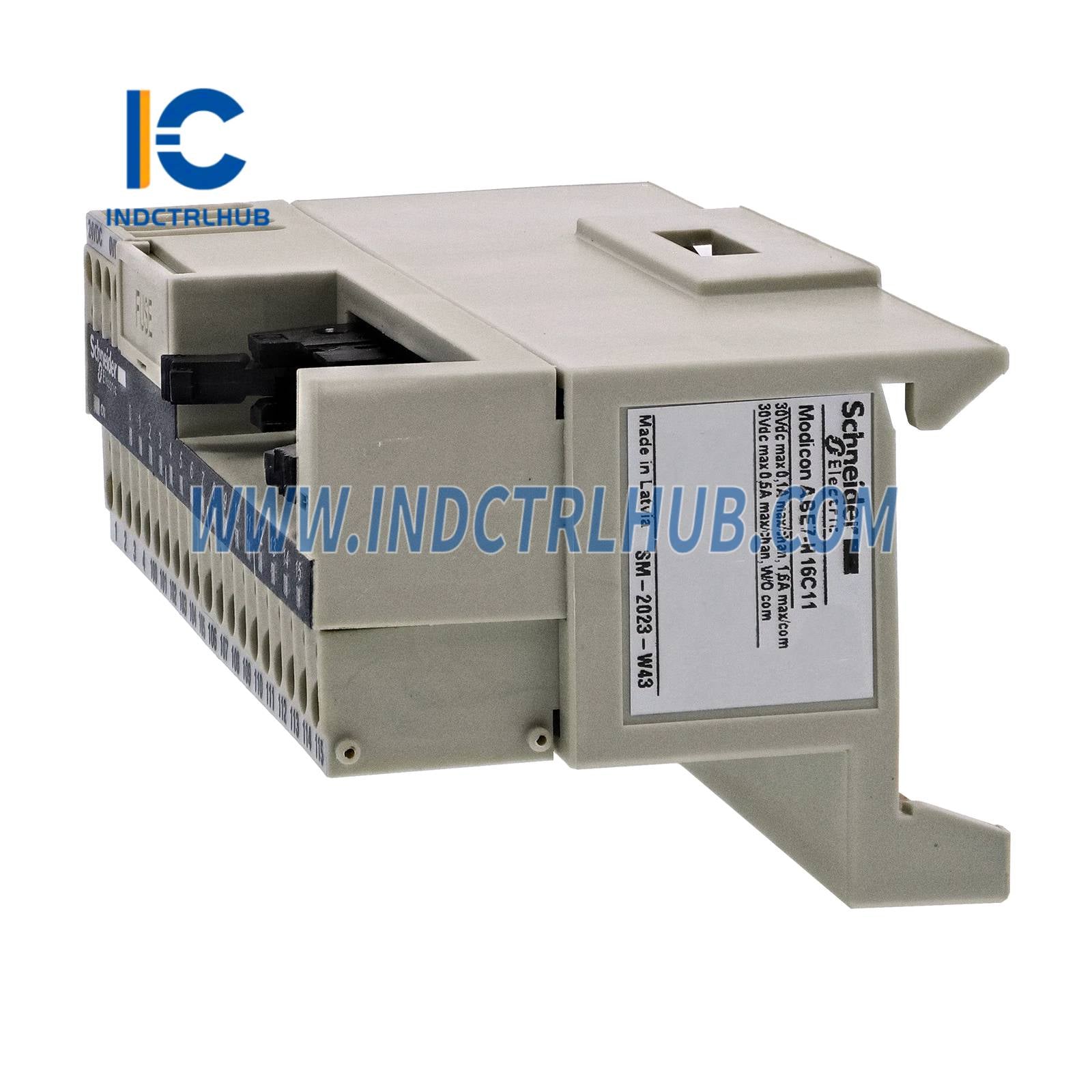

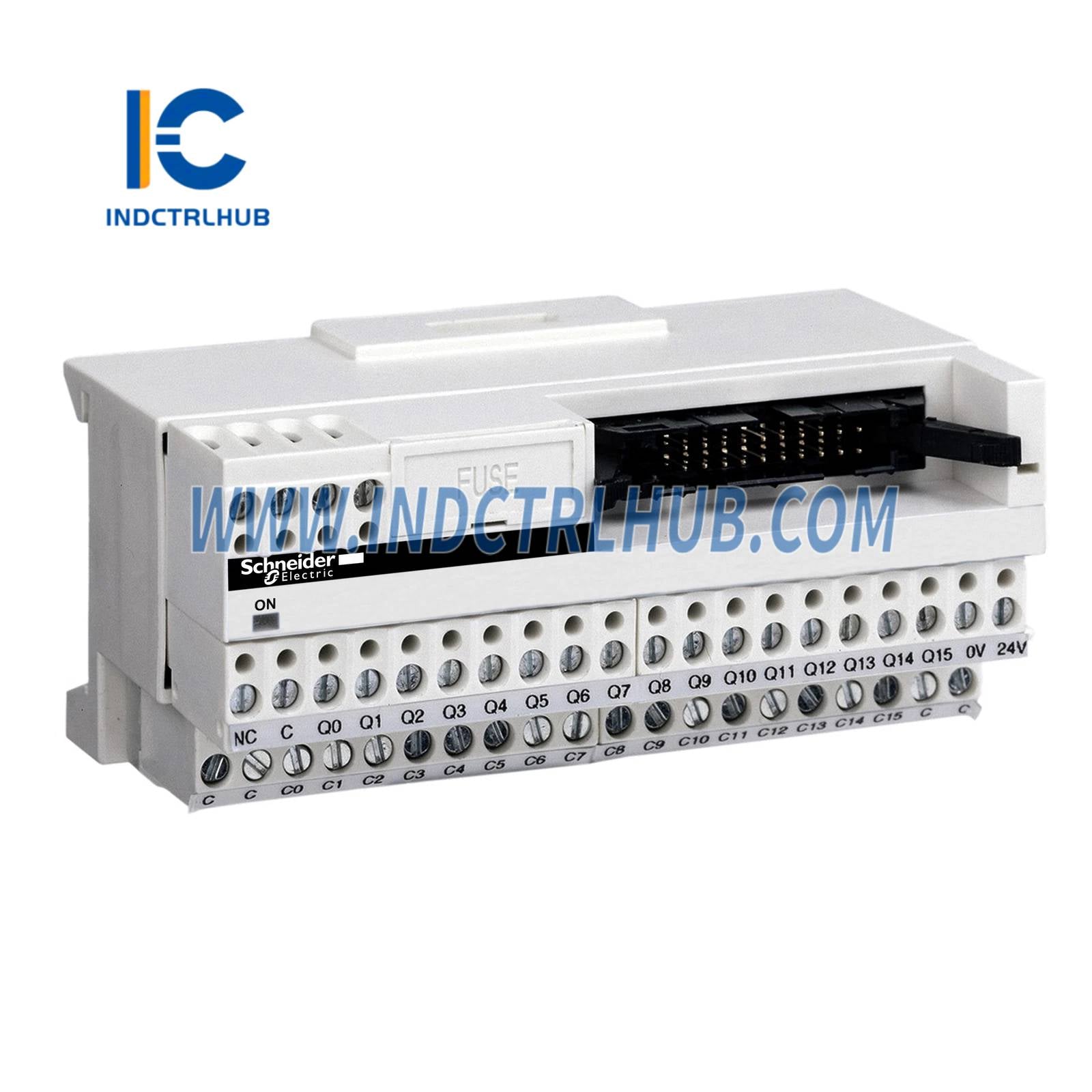

Schneider ABE7H16C11 pasivna diskretna I/O podosnova
Schneider ABE7H16C11 pasivna diskretna I/O podosnova
Manufacturer: Schneider
Product No.: ABE7H16C11
Condition:1000 na skladištu
Product Type: Pasivna diskretna I/O podnožja
Product Origin: USA
Payment: T/T, Western Union
Weight: 160g
Shipping port: Xiamen
Warranty: 12 months
- Podrška 24/7
- Povraćaj u roku od 30 dana
- Brza dostava
_
Opšte informacije
|
Polje |
Detalji |
|---|---|
|
Proizvođač |
Schneider Electric |
|
Model/Broj dela |
ABE7H16C11 |
|
Opis |
Pasivna priključna podnožja ABE7 _ 16 ulaza ili izlaza _ LED |
|
Asortiman proizvoda |
Modicon ABE7 |
|
Tip proizvoda |
Pasivna diskretna I/O podnožja |
|
Tip podnožja |
Miniaturna podnožja |
|
Zemlja porekla |
Letonija (LV) |
_
_
Tehničke specifikacije
|
Kategorija |
Specifikacija |
|---|---|
|
Nazivni napon napajanja [Us] |
19_30 V DC (IEC 61131-2) |
|
Tip napajanja |
DC |
|
Nazivni izolacioni napon [Ui] |
2000 V (IEC 60664-1) |
|
Kategorija instalacije |
II (IEC 60664-1) |
|
Broj kanala |
16 |
|
Priključci po kanalu |
1 |
|
Tip konektora |
Priključci sa zavrtnjem |
|
Kapacitet priključka |
Fleksibilno (sa krajem): 0.09_1.5 mm² (AWG 28_16)__Čvrsto: 0.14_2.5 mm² (AWG 26_12) |
|
Maksimalna struja po kanalu |
0.5 A |
|
Maksimalna struja po zajedničkom izlazu |
1.8 A |
|
Maksimalna struja napajanja |
1.8 A |
|
Zaštita od kratkog spoja |
2 A unutrašnji osigurač (5 _ 20 mm, brzo topljenje, PLC kraj) |
|
Pad napona (osigurač napajanja) |
0.3 V |
|
Raspodela polariteta |
Ne |
_
_
Indikatori statusa
|
LED indikatori |
|---|
|
1 Zelena LED po kanalu: status kanala |
|
1 Zelena LED: napajanje UKLJUČENO |
_
_
Mehanički & Montaža
|
Parametar |
Specifikacija |
|---|---|
|
Način fiksiranja |
Klipovi (DIN šina 35 mm) / Šrafovi (čvrsta ploča) |
|
Moment zatezanja |
0.6 N·m (5.3 lbf·in), ravno _ 3.5 mm |
|
Neto težina |
0.16 kg (0.35 lb US) |
_
_
Specifikacije okoline
|
Parametar |
Specifikacija |
|---|---|
|
Radna temperatura |
-5_60 °C (23_140 °F) (IEC 61131-2) |
|
Temperatura skladištenja |
-40_80 °C (-40_176 °F) (IEC 61131-2) |
|
Stepen zagađenja |
2 (IEC 60664-1) |
|
IP Stepen zaštite |
IP2X (IEC 60529) |
|
Otpornost na udar |
15 gn, 11 ms (IEC 60068-2-27) |
|
Otpornost na vibracije |
2 gn, 10_150 Hz (IEC 60068-2-6) |
|
Elektrostatički pražnjenje |
4 kV kontakt, 8 kV vazduh (IEC 61000-4-2, nivo 3) |
|
Otpornost na zračenje polja |
10 V/m (IEC 61000-4-3, nivo 3) |
|
Brzi tranzijenti |
2 kV (IEC 61000-4-4, nivo 3) |
|
Test žarnog vlakna |
750 °C za 30s (IEC 60695-2-11) |
_
_
Sertifikati
_
-
UL
-
CSA
-
DNV
-
GL
-
EAC
_
_
Informacije o naručivanju
|
Kategorija |
Detalji |
|---|---|
|
Šifra kategorije |
US10CP222375 |
|
Raspored popusta |
0CP2 |
|
GTIN |
3389110251180 |
|
Mogućnost povraćaja |
Ne |
_
