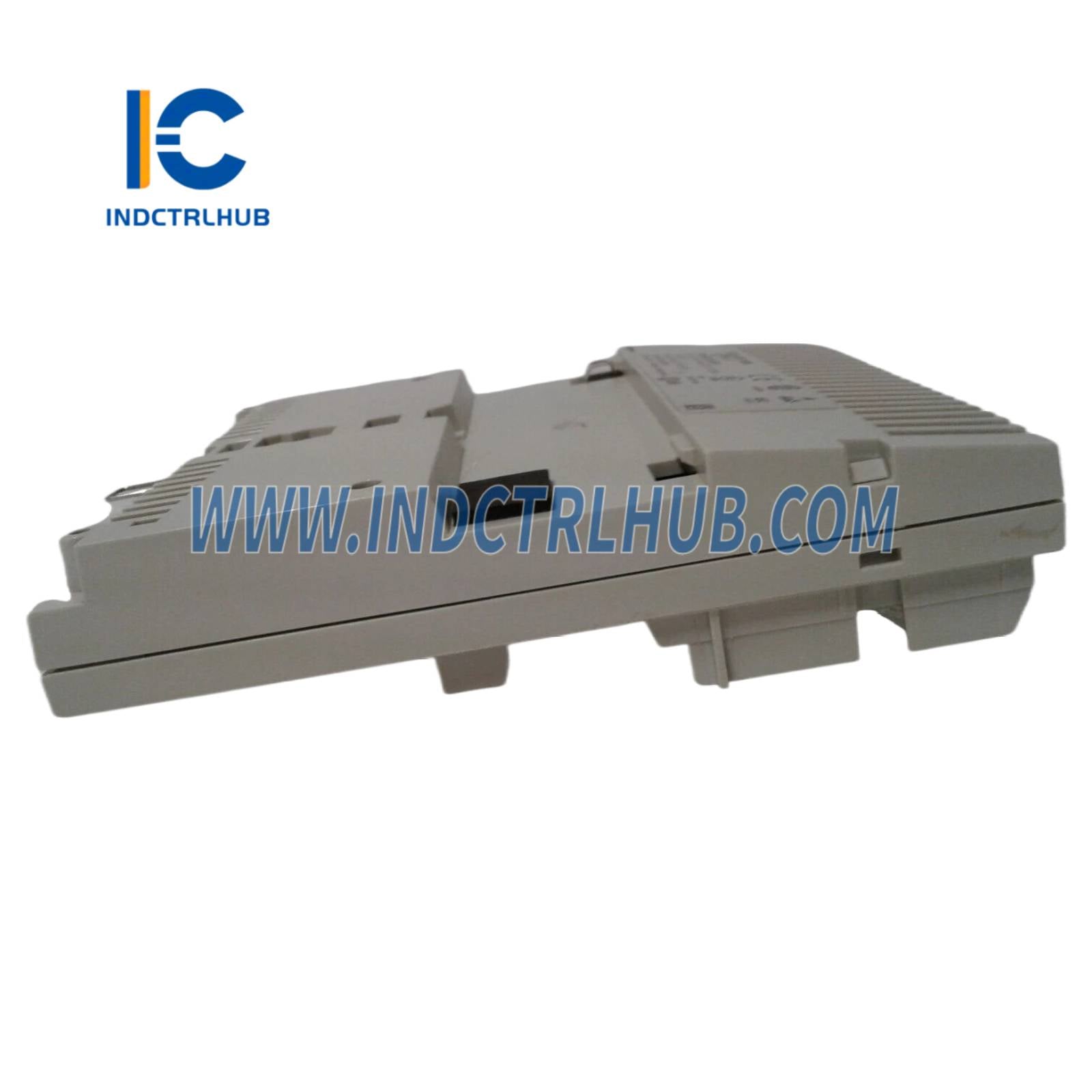

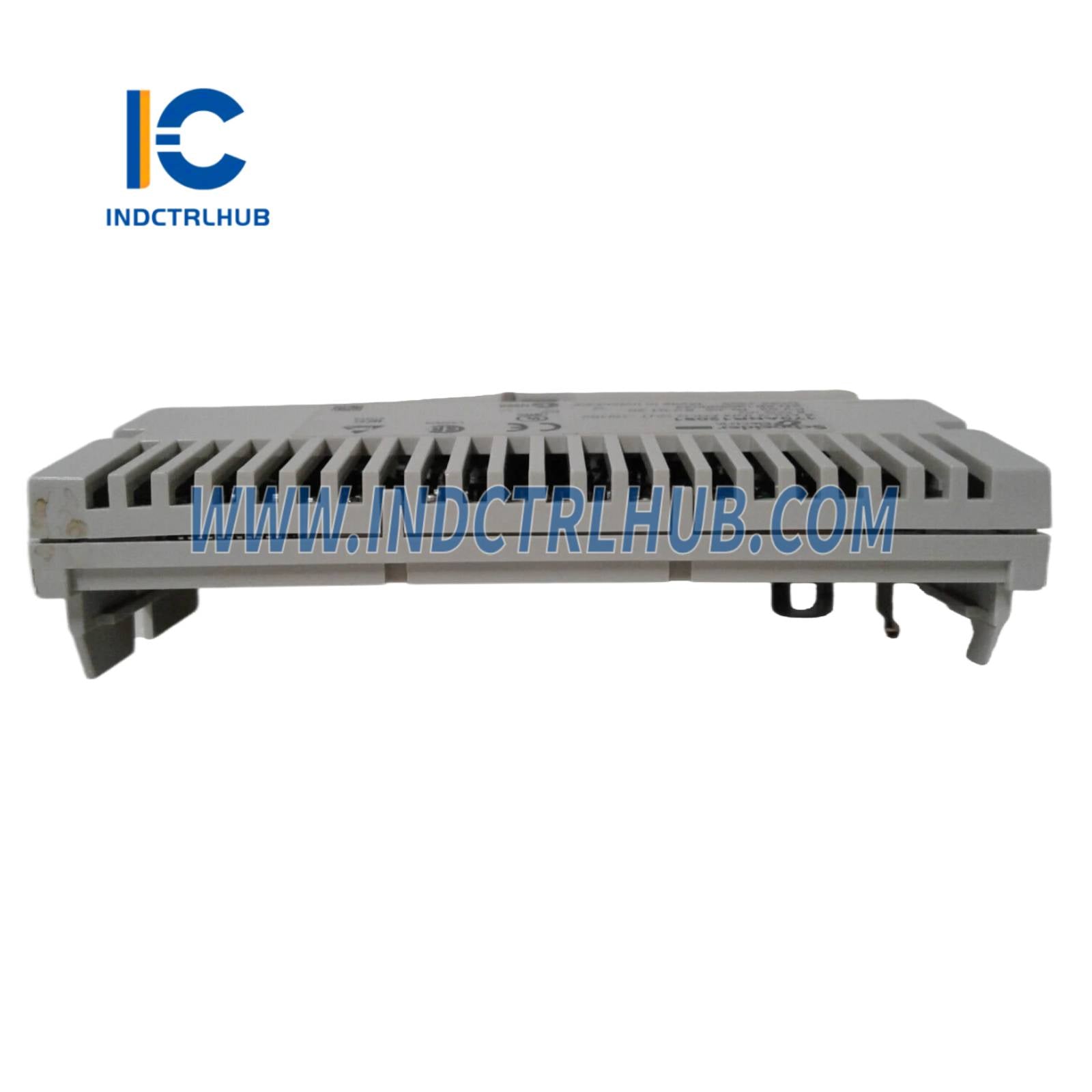

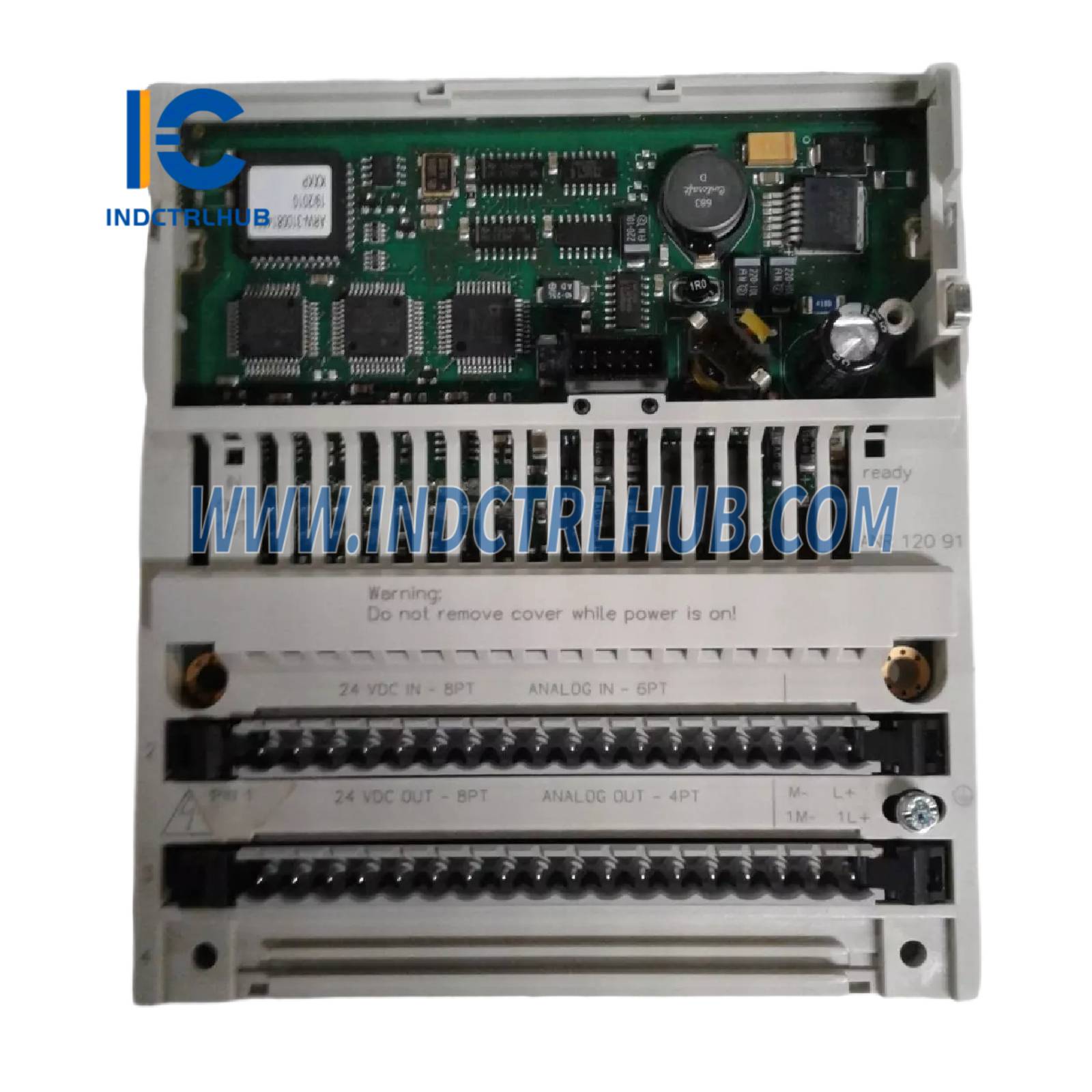

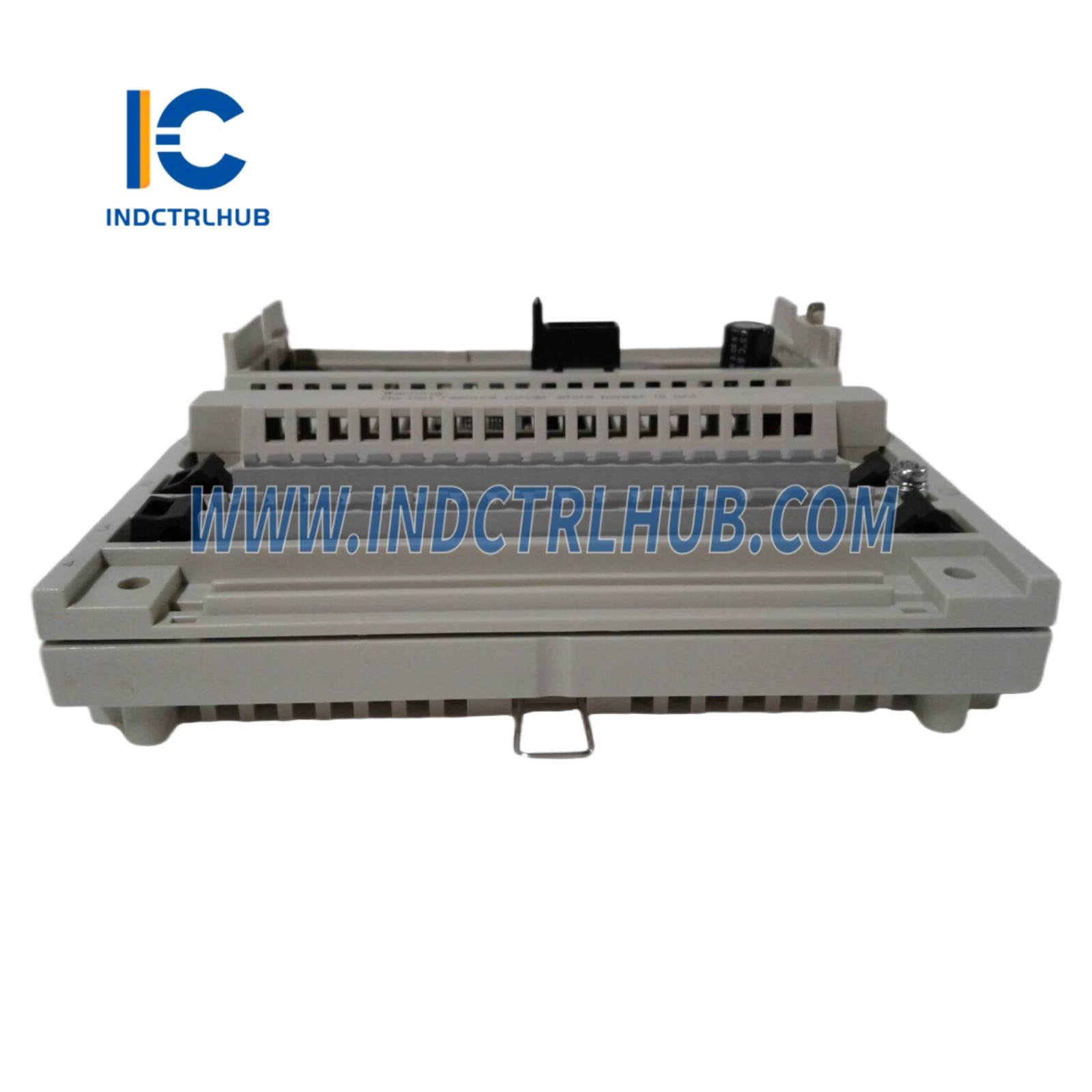

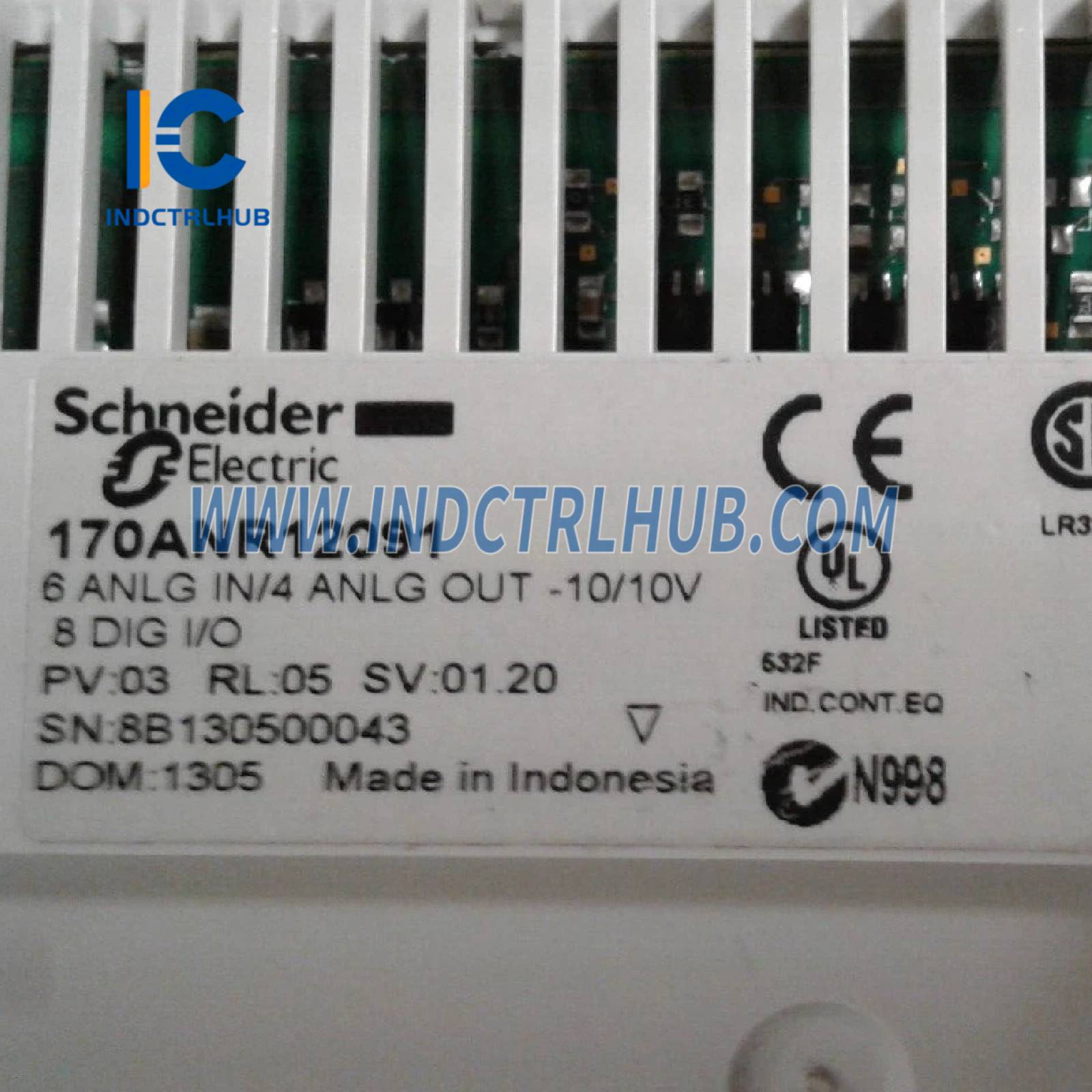

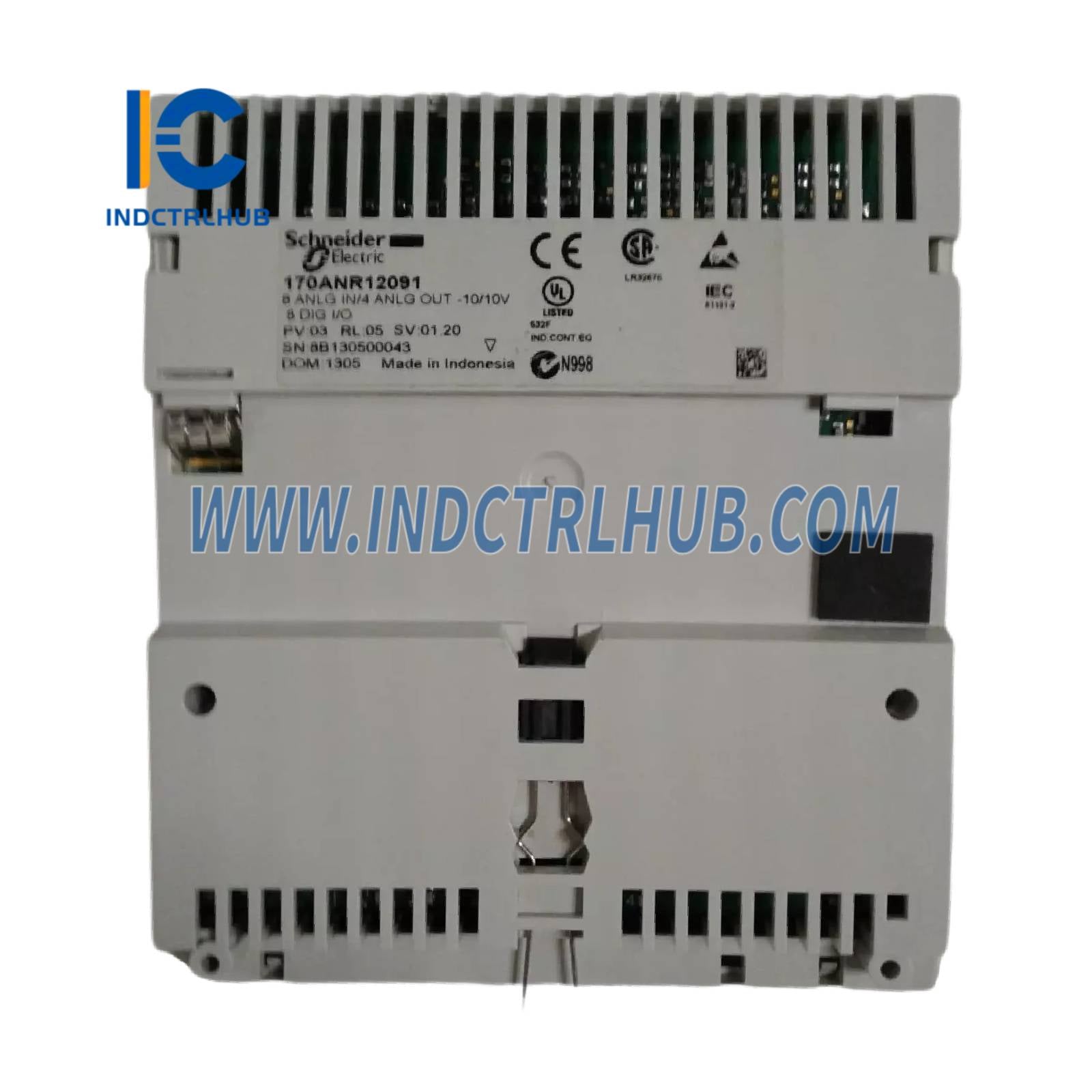

Schneider 170ANR12091 distribuirani analogni/diskretni ulaz/izlaz

Asortiman proizvoda

Automatizacijska platforma Modicon Momentum

Tip proizvoda

Analogne, diskretne I/O baze

Grupa kanala

1 grupa od 8 diskretnih izlaza, 2 grupe od 4 diskretna ulaza, 1 grupa od 6 analognih ulaza, 1 grupa od 4 analogna izlaza

Opseg analognih ulaza

+/- 10 V DC

Tip analognog ulaza

Jednostrani

Rezolucija analognog ulaza

14 bita +/- 10 V

Diskretni ulazni napon

24 V DC

Opseg analognih izlaza

+/- 10 V 14 bita

Diskretni izlazni napon

10…30 V

Zaštita izlaza od kratkog spoja

Sa diskretnim izlazom

Zaštita izlaza od preopterećenja

Sa diskretnim izlazom

Broj diskretnih ulaza

8 u skladu sa IEC 1131-2 Tip 2

Nazivni napon napajanja (Us)

24 V (19,2…30 V) DC

Maksimalni napon analognih ulaza

15 V

Ograničenja ulaznog napona

3…32 V

Diskretna ulazna logika

Pozitivno

Napon stanje 0 garantovano

<= 5 V za diskretni ulaz

Napon stanja 1 garantovan

>= 11 V za diskretni ulaz

Trenutno stanje 0 garantovano

<= 2 mA (diskretni ulaz)

Trenutno stanje 1 garantovano

>= 6 mA (diskretni ulaz)

Zaštita od prenapona na ulazu

45 V na 10 s (diskretni ulaz)

Ulazni otpor

1 MΩ (analogni ulazni krug), 4 kΩ (diskretni ulaz)

Izlazno opterećenje

>= 2 kΩ +/- 10 V analogni izlaz

Vreme konverzije

0,75 ms (analogni ulazni krug), 1,2 ms (analogni izlaz)

Greška konverzije

+/- 0.4 % +/- 10 V na 25 °C (analogni izlaz)

Stanje kvara

Zadrži ili resetuj na nulu za analogni izlaz

Tip diskretnog izlaza

Tranzistor

Diskretna izlazna logika

Pozitivno

Diskretna izlazna struja

2 A po grupi, 2 A po modulu, 0.25 A po tački

Maksimalna struja curenja

0.4 mA DC (30 V diskretni izlaz)

Maksimalni pad napona

<0.4 V (0.25 A u uključenom stanju diskretnog izlaza)

Pik struja

2.5 A za 1 ms (diskretni izlaz)

Vreme odziva

1.05 ms (stanje 1 do 0 za diskretni izlaz)

Izolacioni napon

500 V (trajanje = 1 min) između analognih ulaza/izlaza i radnog napona

Maksimalno rasipanje snage

6 W

Oznaka

CE

Lokalno signalizovanje

8 LED dioda za status kanala

Električno povezivanje

2 konektora za uklonjive terminalne blokove

Potrošnja struje

400 mA pri 24 V DC

Dimenzije (D x Š x V)

47.5 mm (Dubina), 125 mm (Visina), 141.5 mm (Širina)

Neto težina

0.24 kg

Sertifikati proizvoda

UL, CSA

Zaštitni tretman

TC

Otpornost na elektrostatki pražnjenje

4 kV kontakt, 8 kV vazduh (IEC 801-2)

Otpornost na elektromagnetna polja

10 V/m (80…1000 MHz, IEC 801-3)

Temperatura okoline (radna)

0…60 °C

Temperatura okoline (skladištenje)

-40…85 °C

Relativna vlažnost

95 % bez kondenzacije

Radna visina

<= 5000 m
