Product Description
Opšte informacije
|
Polje |
Detalji |
|---|---|
|
Proizvođač |
Schneider Electric |
|
Model/Broj dela |

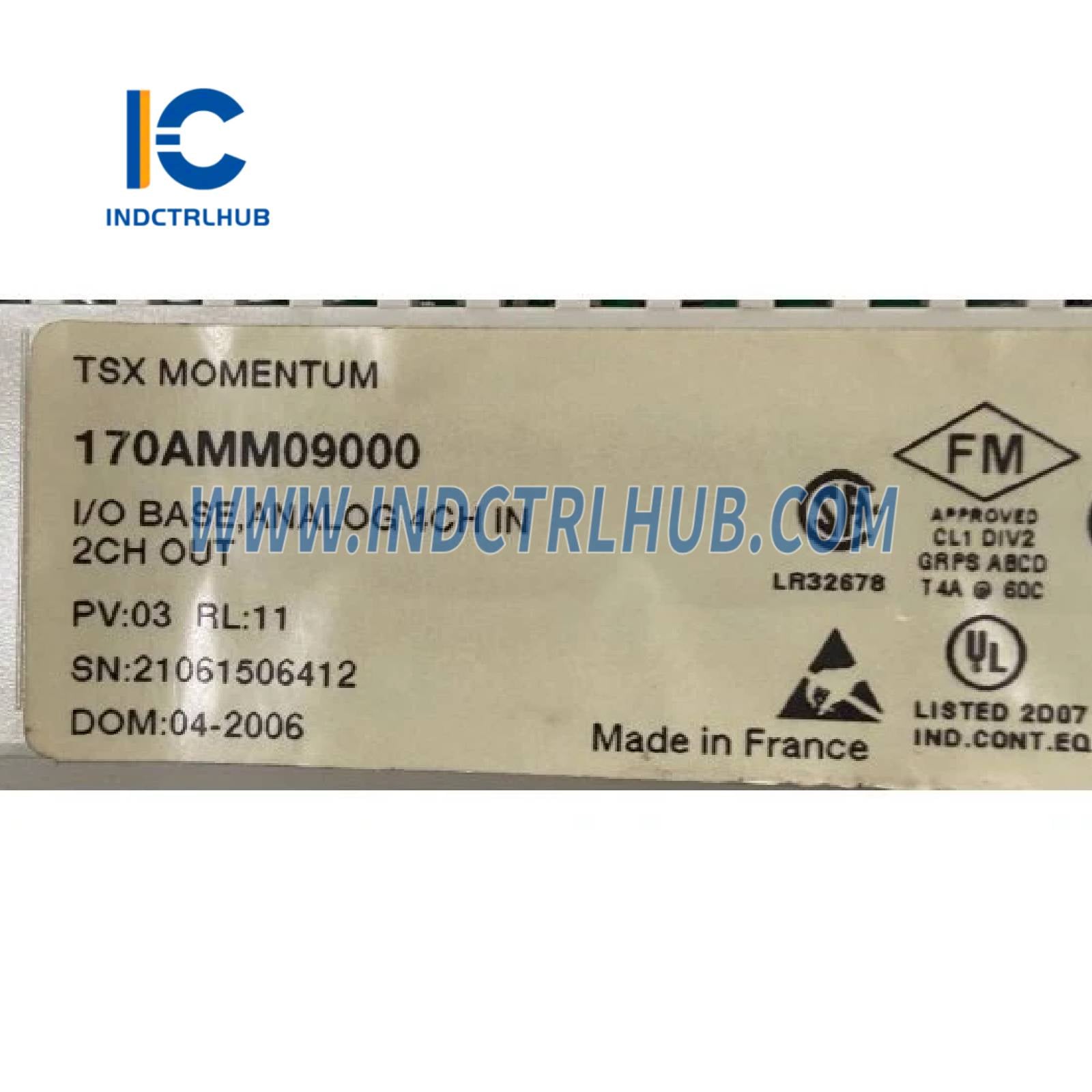

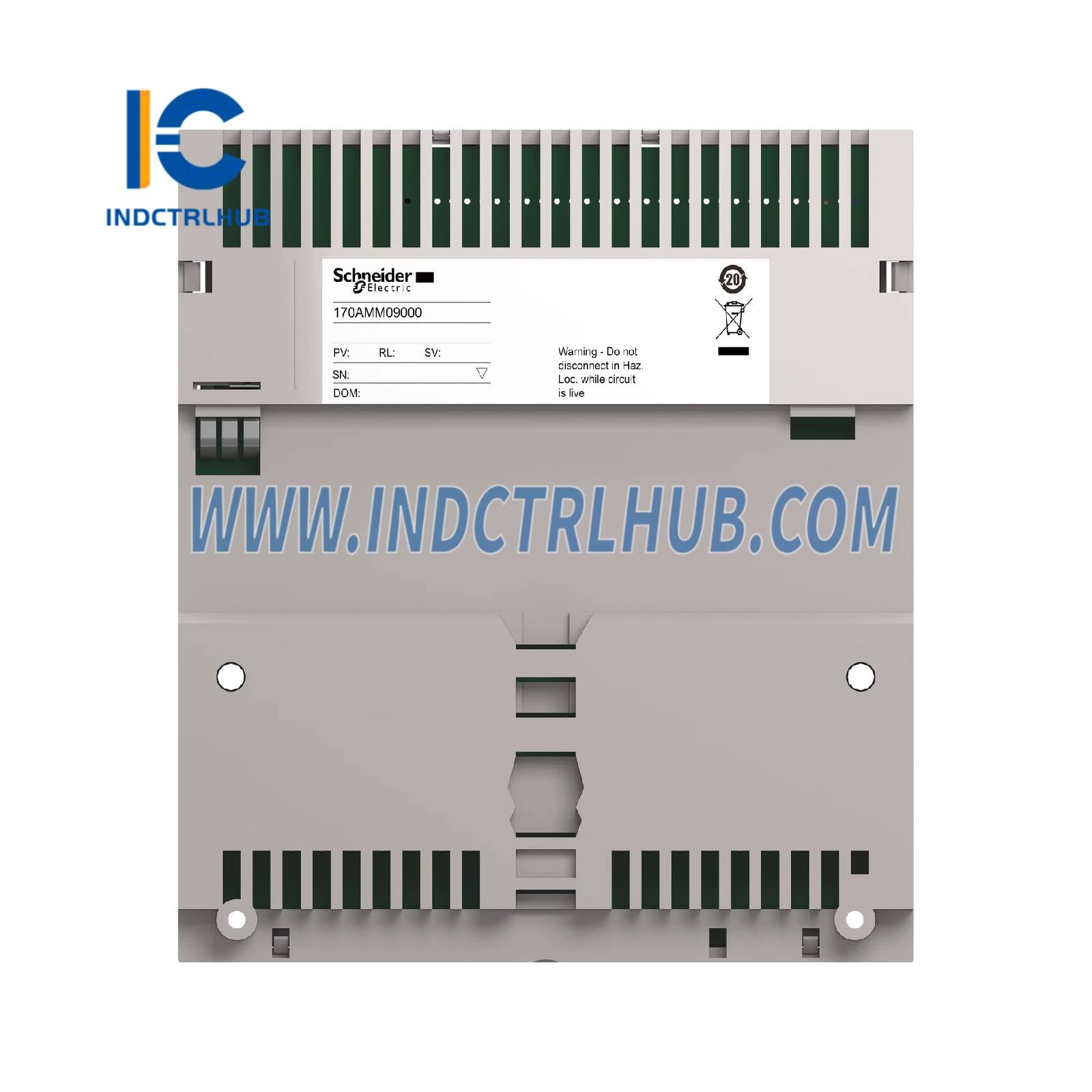

170AMM09000 |
|
Opis |

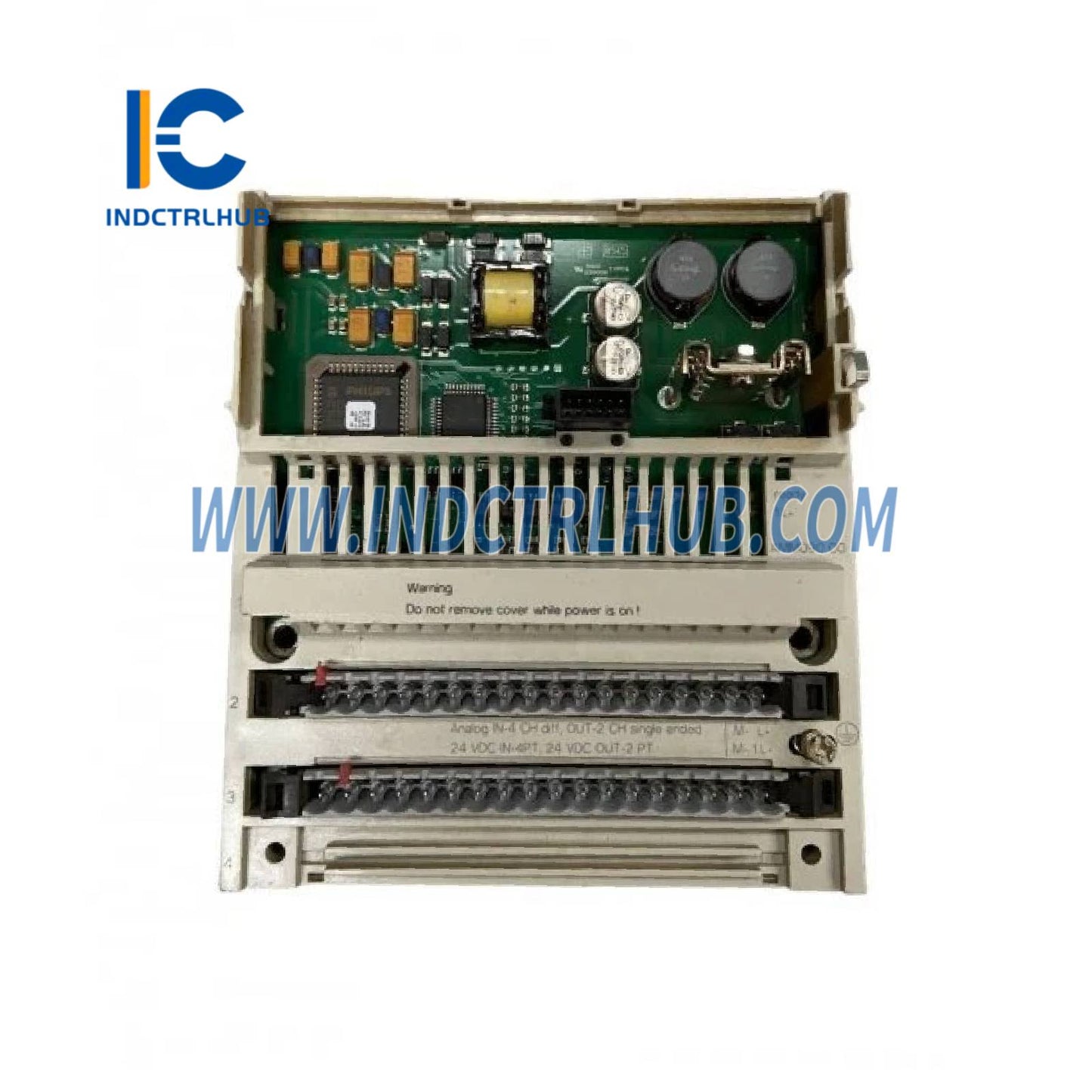

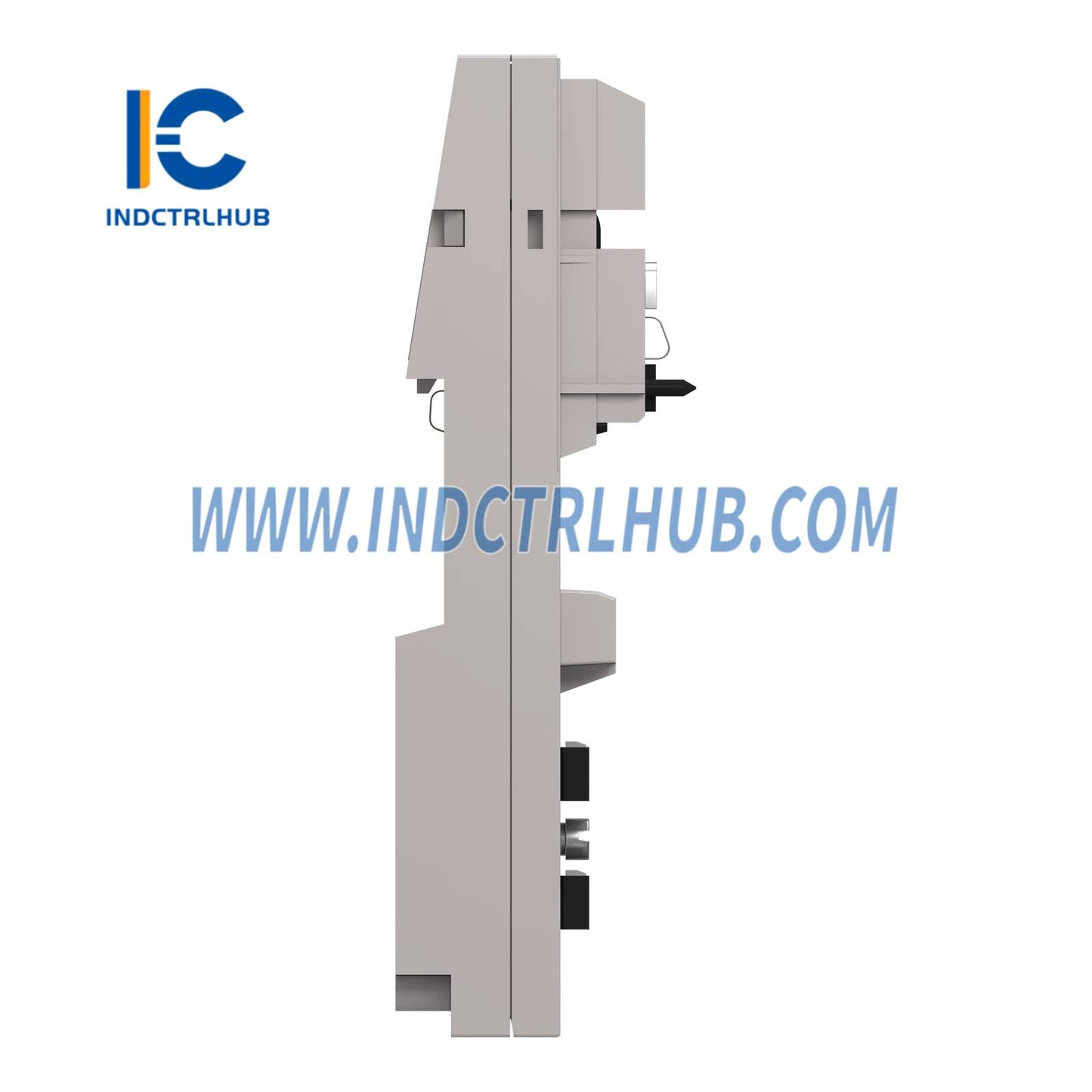

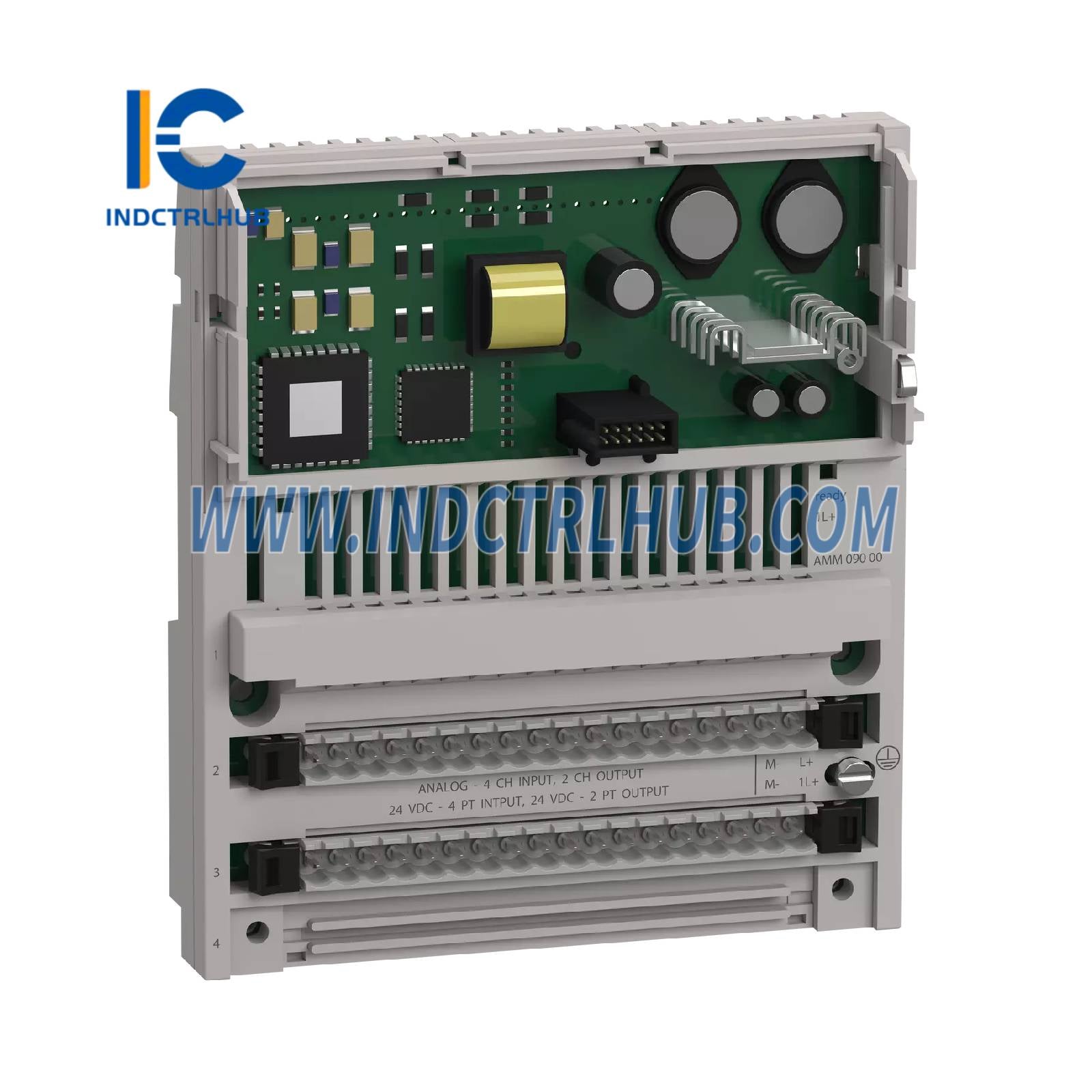

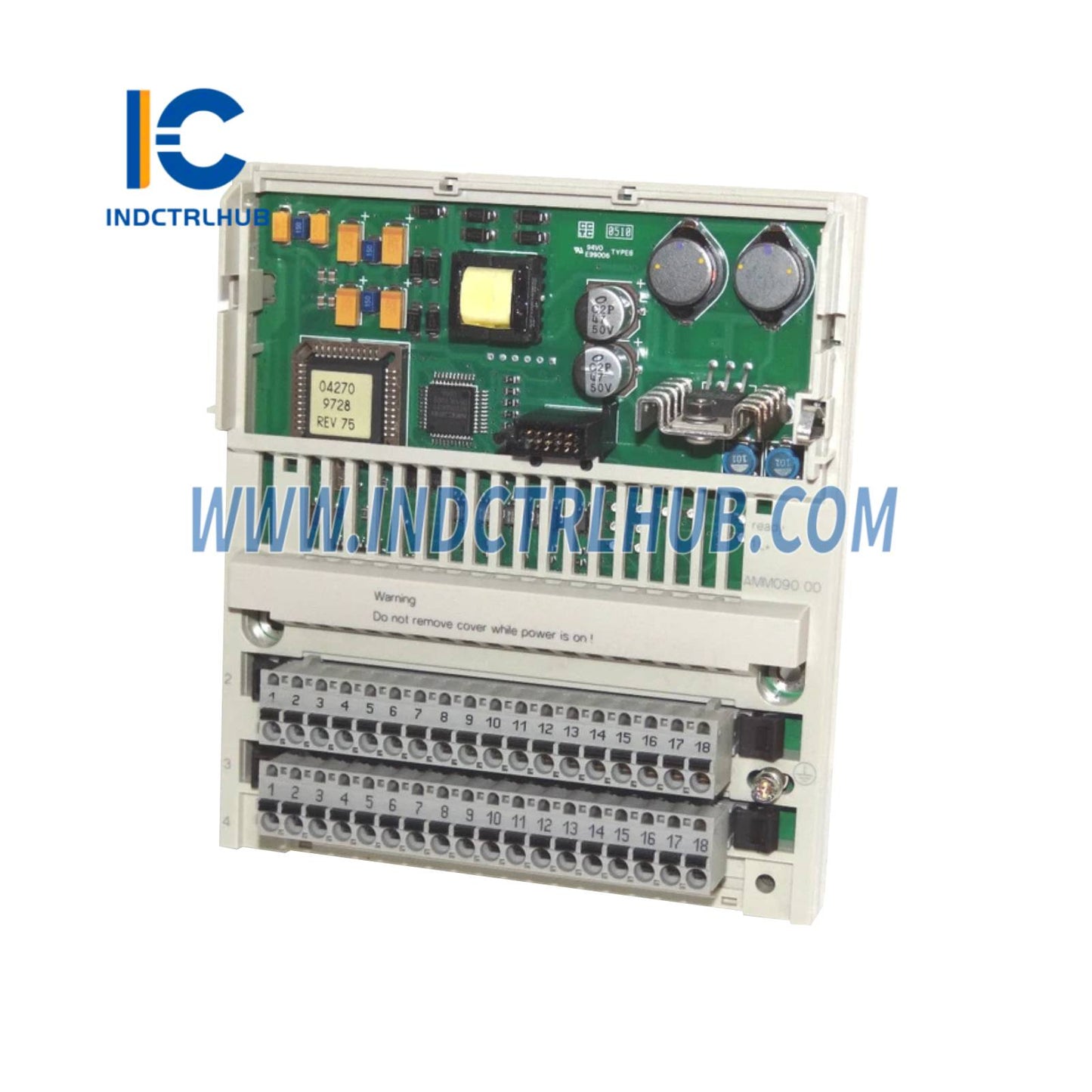

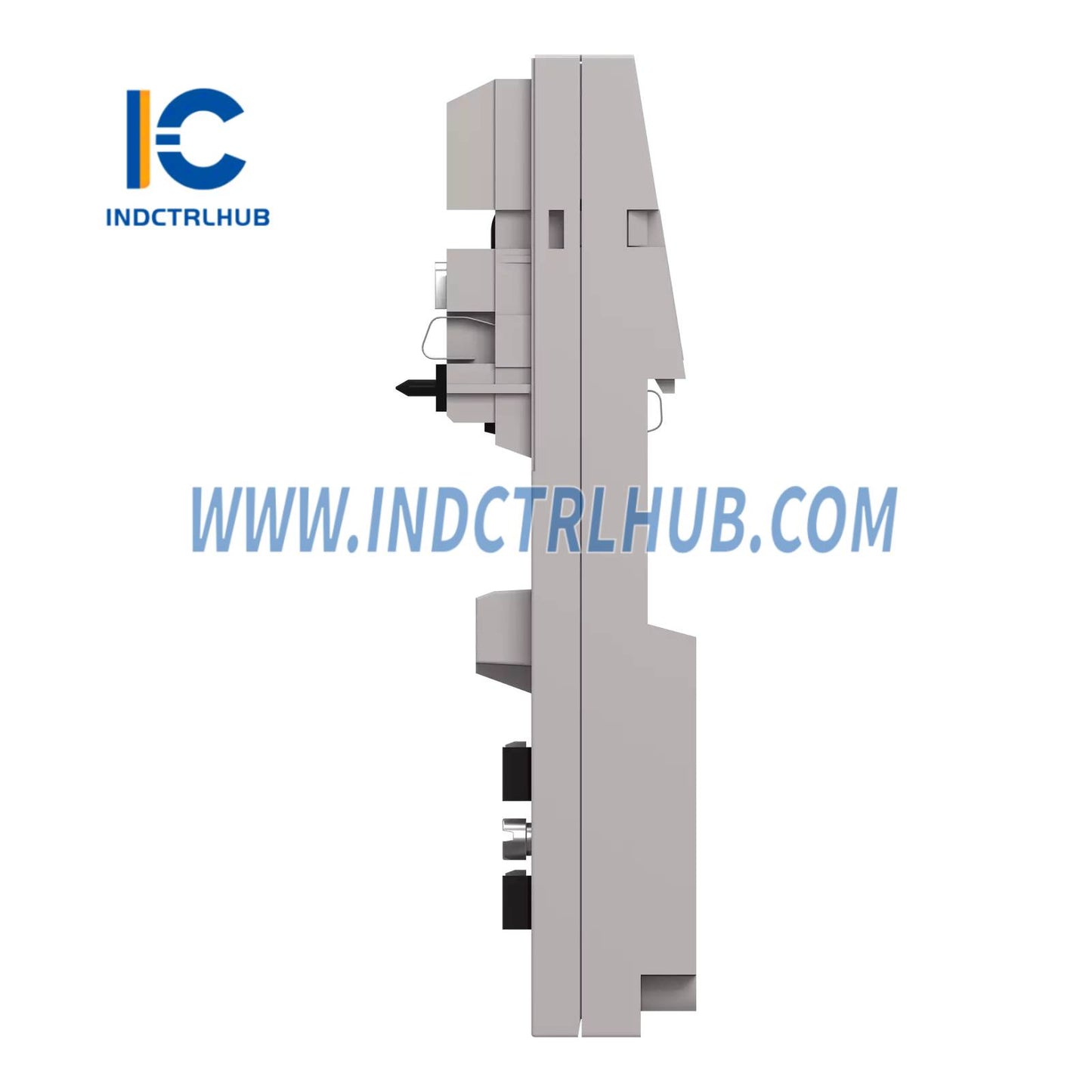

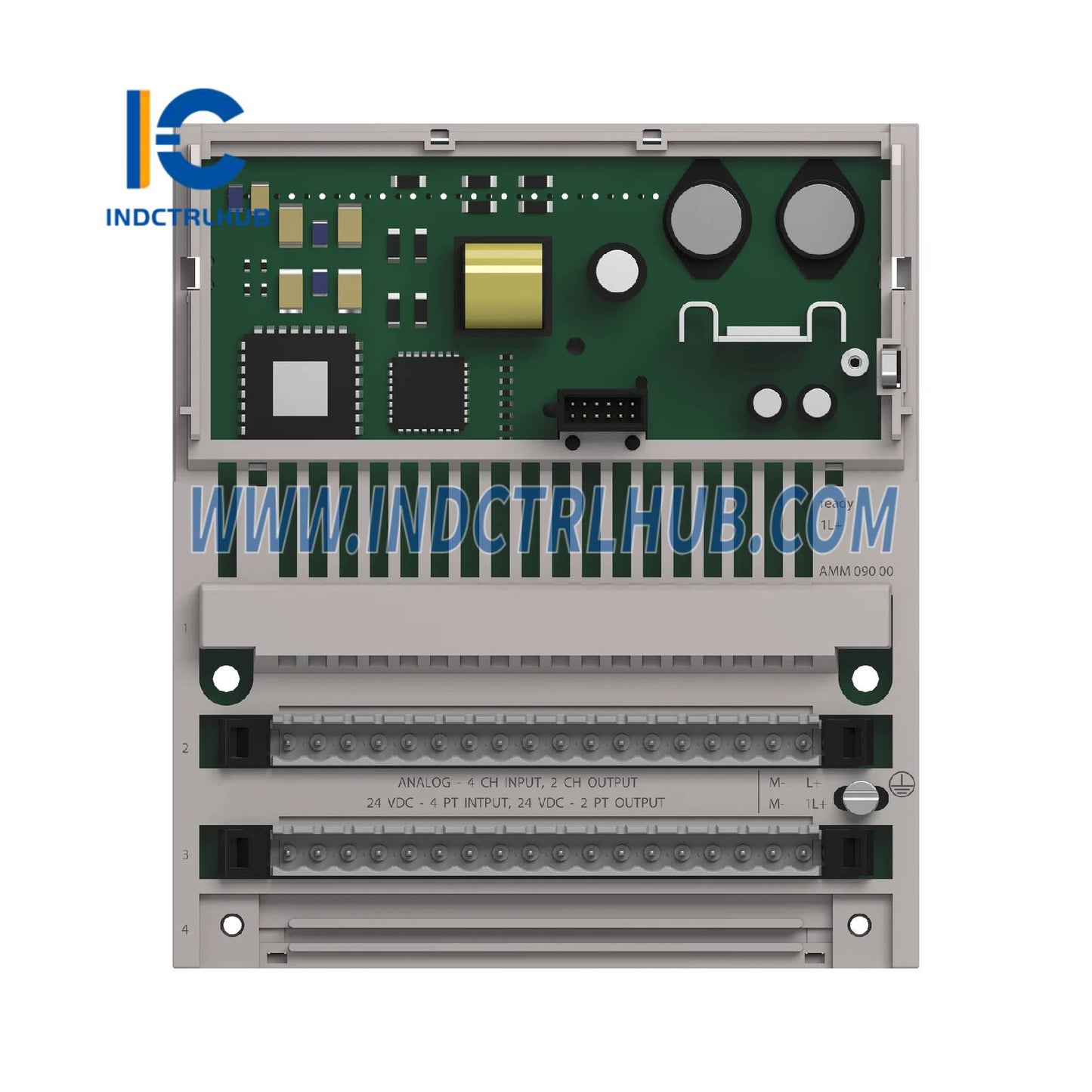

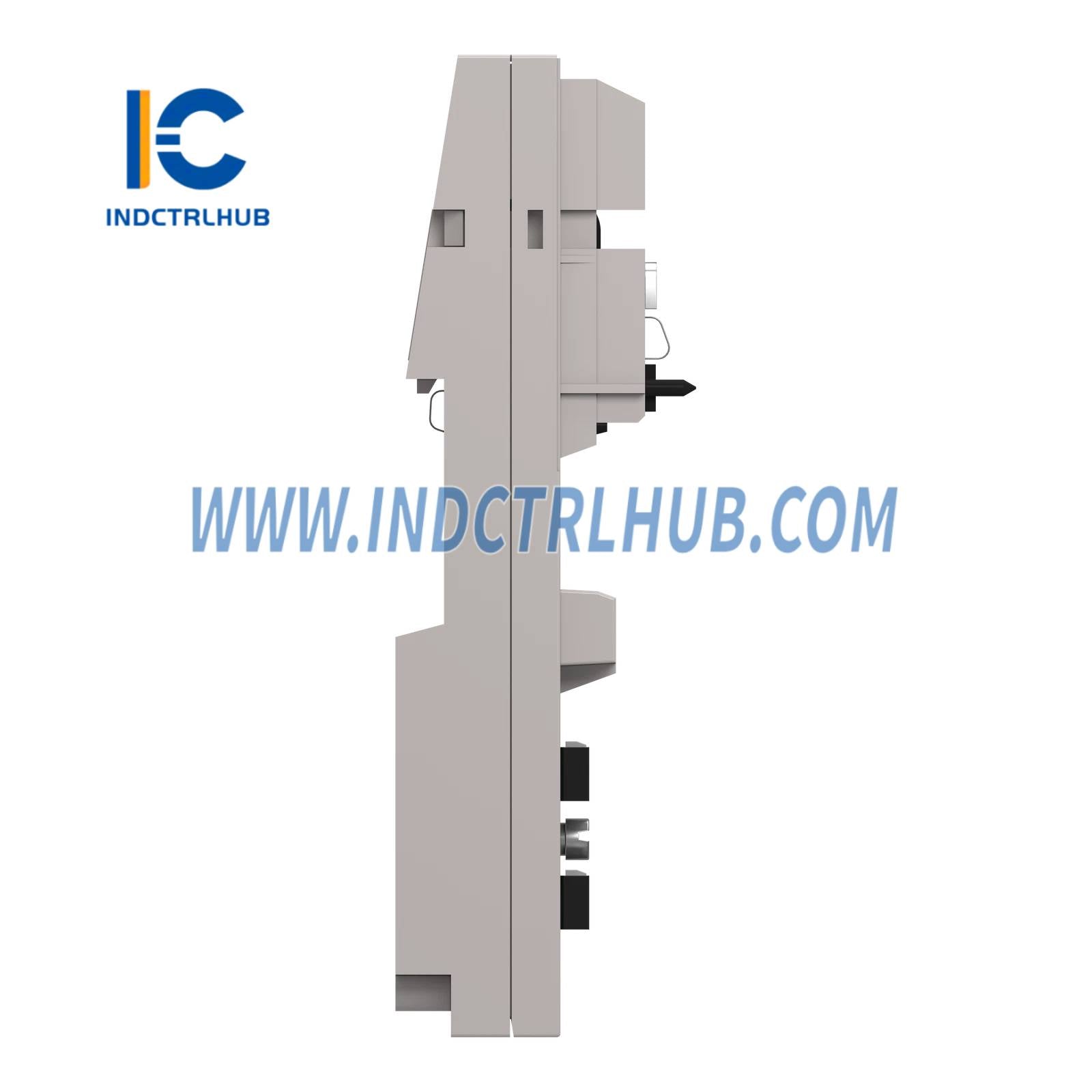

Distribuirani analogni/diskretni I/O Modicon Momentum |
|
Tip proizvoda |
Osnova za analogni i diskretni I/O |
|
Asortiman proizvoda |
Automatizacijska platforma Modicon Momentum |
Tehničke specifikacije
Analogni ulazi
|
Specifikacija |
Detalji |
|---|---|
|
Tip ulaza |
Diferencijalni |
|
Opseg ulaza |
+/- 10 V, +/- 20 mA, +/- 5 V, 1…5 V, 4…20 mA |
|
Rezolucija |
12 bita (1…5 V, 4…20 mA), 13 bita (+/- 20 mA, +/- 5 V), 14 bita (+/- 10 V) |
|
Ulazni otpor |
1 MOhm |
|
Zaštita od prenapona na ulazu |
-50…50 V (<= 100 s) (analogno) |
|
Vreme konverzije |
10 ms (analogni ulazni krug) |
|
Greška konverzije |
+/- 0.35% (+/- 10 V, 0…20 mA na 25°C) +/- 0.70% (+/- 10 V, 0…20 mA na 60°C) |
|
Odbacivanje zajedničkog moda |
> 54 dB (analogni ulazni krug) |
Analogni izlazi
|
Specifikacija |
Detalji |
|---|---|
|
Opseg izlaza |
+/- 10 V, 0…20 mA |
|
Rezolucija izlaza |
12 bita |
|
Izlazno opterećenje |
<= 600 Ohm (0…20 mA), >= 3 kOhm (+/- 10 V) |
|
Vreme konverzije |
1 ms (analogni izlaz) |
|
Greška konverzije |
+/- 0.35% (+/- 10 V, 0…20 mA na 25°C) +/- 0.70% (+/- 10 V, 0…20 mA na 60°C) |
Diskretni ulazi i izlazi
|
Specifikacija |
Detalji |
|---|---|
|
Diskretni ulazni napon |
24 V DC |
|
Diskretni izlazni napon |
<= 30 V |
|
Diskretna izlazna struja |
1 A po tački, 2 A po grupi, 2 A po modulu |
|
Tip diskretnog izlaza |
Tranzistor |
|
Diskretna ulazna logika |
Pozitivno |
|
Diskretna izlazna logika |
Pozitivno |
|
Ograničenja ulaznog napona |
< 30 V |
|
Zaštita od prenapona na ulazu |
-30…30 V (24 V DC ulaz) |
|
Zaštita izlaza od kratkog spoja |
Da |
|
Zaštita izlaza od preopterećenja |
Da |
|
Vreme odziva |
< 0.1 ms (diskretni izlaz) 2.2 ms od stanja 0 do stanja 1 (diskretni ulaz) 3.3 ms od stanja 1 do stanja 0 (diskretni ulaz) |
Fizičke specifikacije
|
Specifikacija |
Detalji |
|---|---|
|
Dimenzije |
Dubina: 47.5 mmVisina: 125 mmŠirina: 141.5 mm |
|
Težina |
0.24 kg |
|
Električno povezivanje |
2 konektora za uklonjive terminalne blokove |
Specifikacije okoline
|
Specifikacija |
Vrednost |
|---|---|
|
Radna temperatura |
0…60 °C |
|
Temperatura skladištenja |
-40…85 °C |
|
Relativna vlažnost |
95% bez kondenzacije |
|
Radna visina |
<= 5000 m |
|
Otpornost na elektrostatčki pražnjenje |
4 kV kontakt, 8 kV vazduh (IEC 801-2) |
|
Otpornost na EM polje |
10 V/m (80–1000 MHz, IEC 801-3) |
Sertifikati i usklađenost
|
Sertifikacija |
Opis |
|---|---|
|
CE |
Označeno |
|
UL |
Sertifikovano |
|
CSA |
Sertifikovano |
|
FM Klasa 1 Divizija 2 |
Sertifikovano |
