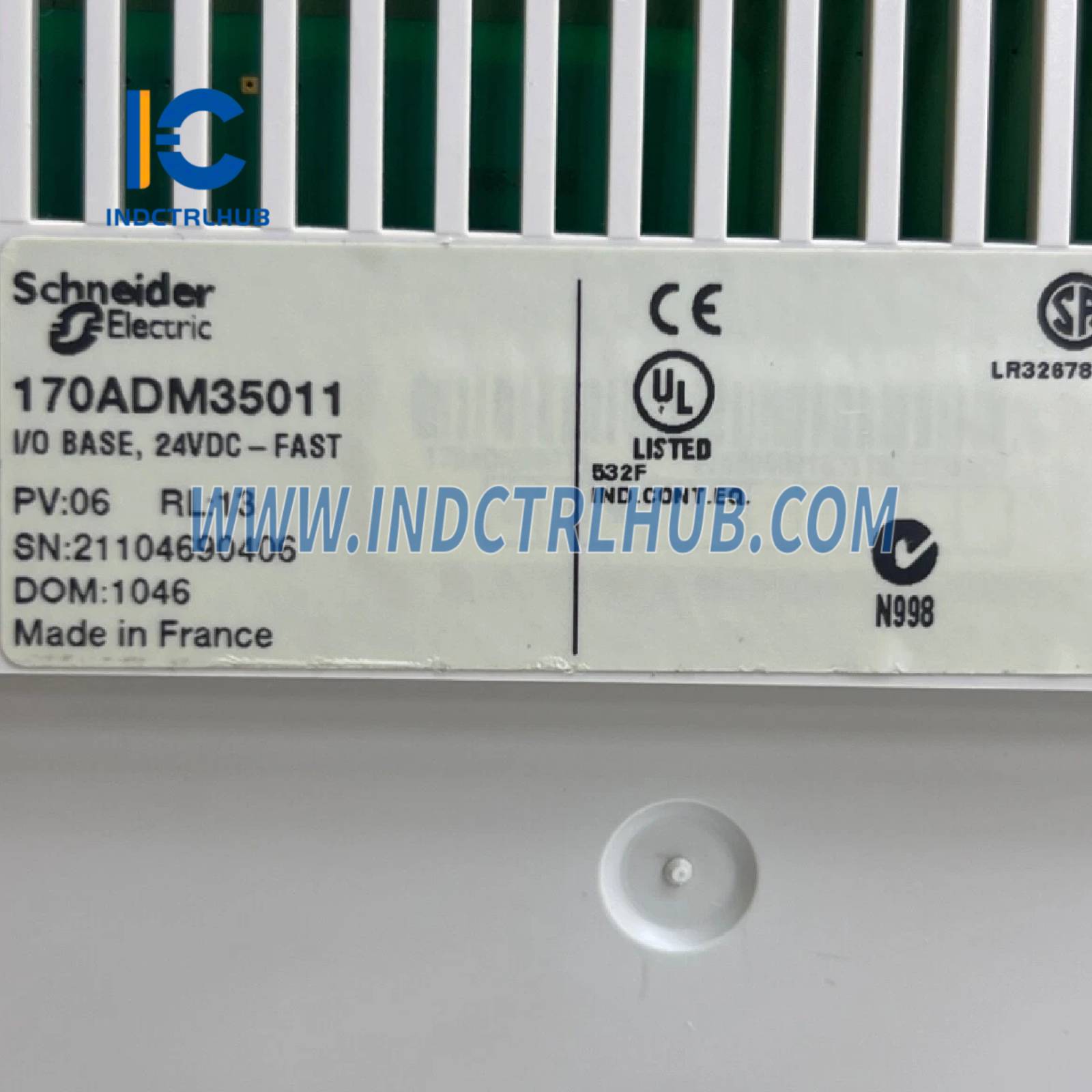

Schneider 170ADM35011 Diskretni I/O modul Modicon Momentum

Proizvođač

Schneider Electric

Model/Broj dela

170ADM35011

Opis

Diskretni I/O modul Modicon Momentum – 16 I/O čvrstog stanja

Tip proizvoda

Diskretna baza čvrstog stanja I/O (DC)

Asortiman proizvoda

Modicon Momentum platforma za automatizaciju

Broj diskretnih ulaza

16

Diskretna ulazna logika

Pozitivno

Diskretni ulazni napon

24 V DC

Broj diskretnog izlaza

16

Tip diskretnog izlaza

Тврди стање прекидач

Diskretni izlazni napon

≤ 30 V DC, 24 V DC

Diskretna izlazna logika

Pozitivno

Napon napajanja

24 V DC

Ograničenja ulaznog napona

-3…30 V

Napon stanje 0 garantovano

-3…5 V

Napon stanja 1 garantovan

11…30 V

Trenutno stanje 0 garantovano

≤ 1.2 mA

Trenutno stanje 1 garantovano

≥ 2.5 mA

Ulazni otpor

4 kΩ

Diskretna izlazna struja

4 A po grupi8 A po modulu0.5 A po tački

Maksimalna struja curenja

1 mA pri 24 V (izlazno kolo)

Vršni izlazni struja

5 A

Maksimalni pad napona

<0.5 V pri 0.5 A (stanje 1 izlaznog kola)

Tip kvara

Preopterećenje na izlazu

Vreme odziva

< 0.1 ms (stanje 0 do 1 na izlazu)< 0.1 ms (stanje 1 do 0 na izlazu)0.06 ms (stanje 0 do 1 na ulazu)0.08 ms (stanje 1 do 0 na ulazu)

Izolacija između kanala i sabirnice

500 V AC

Rasipanje snage

≤ 8 W6 W

Visina

141,5 mm

Širina

125 mm

Dubina

47,5 mm

Težina

0,2 kg

Radna temperatura

0…60 °C

Temperatura skladištenja

-40…85 °C

Relativna vlažnost

95% bez kondenzacije

Radna visina

≤ 5000 m

Otpornost na elektrostatčki pražnjenje

4 kV kontakt, 8 kV vazduh (IEC 801-2)

Otpornost na EM polje

10 V/m (80–1000 MHz, IEC 801-3)

CE

Označeno

CSA

Sertifikovano

UL

Sertifikovano
