Product Description
Opšte informacije
|
Polje |
Detalji |
|---|---|
|
Proizvođač |
Schneider Electric |
|
Model/Broj dela |
170AD034000 |
|
Opis |

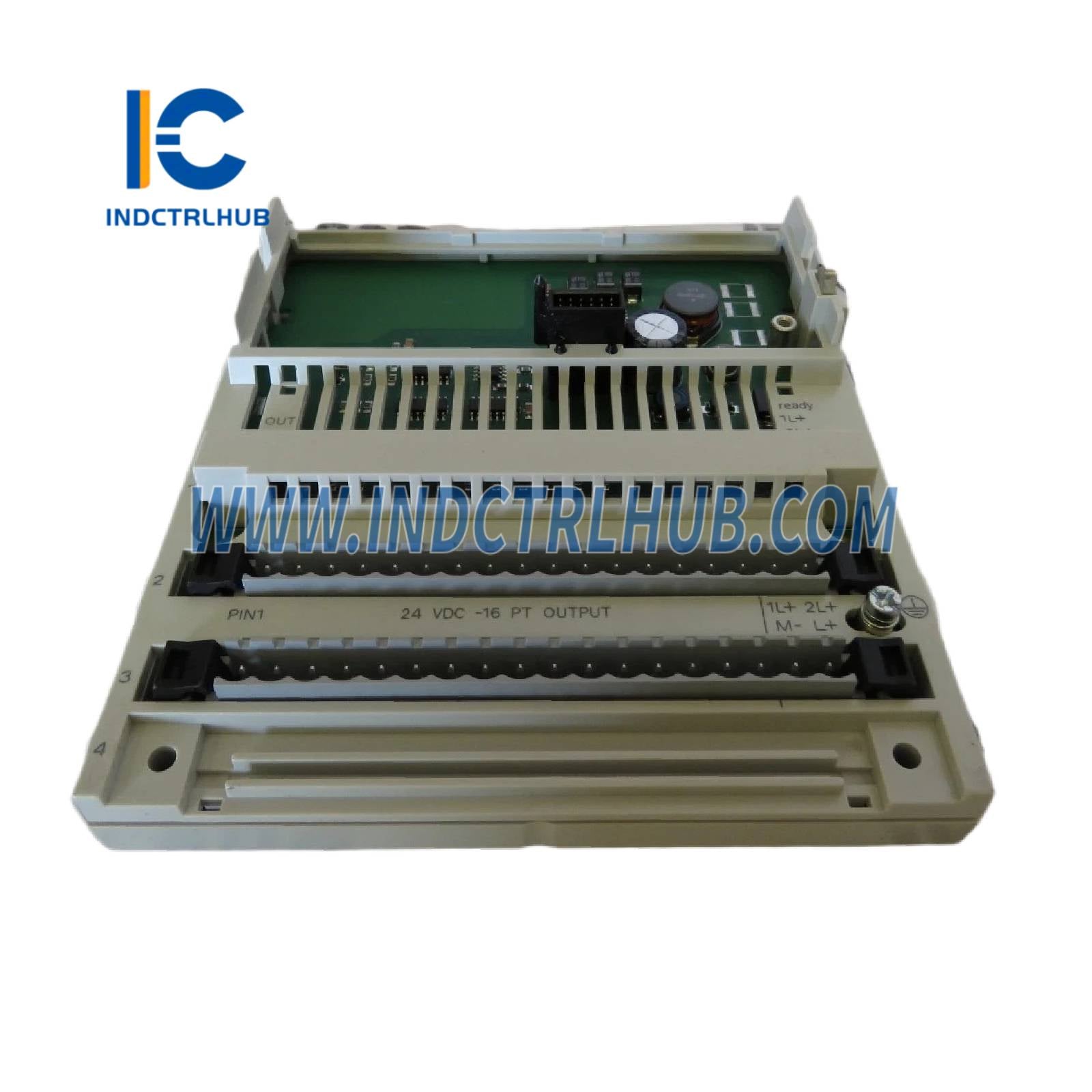

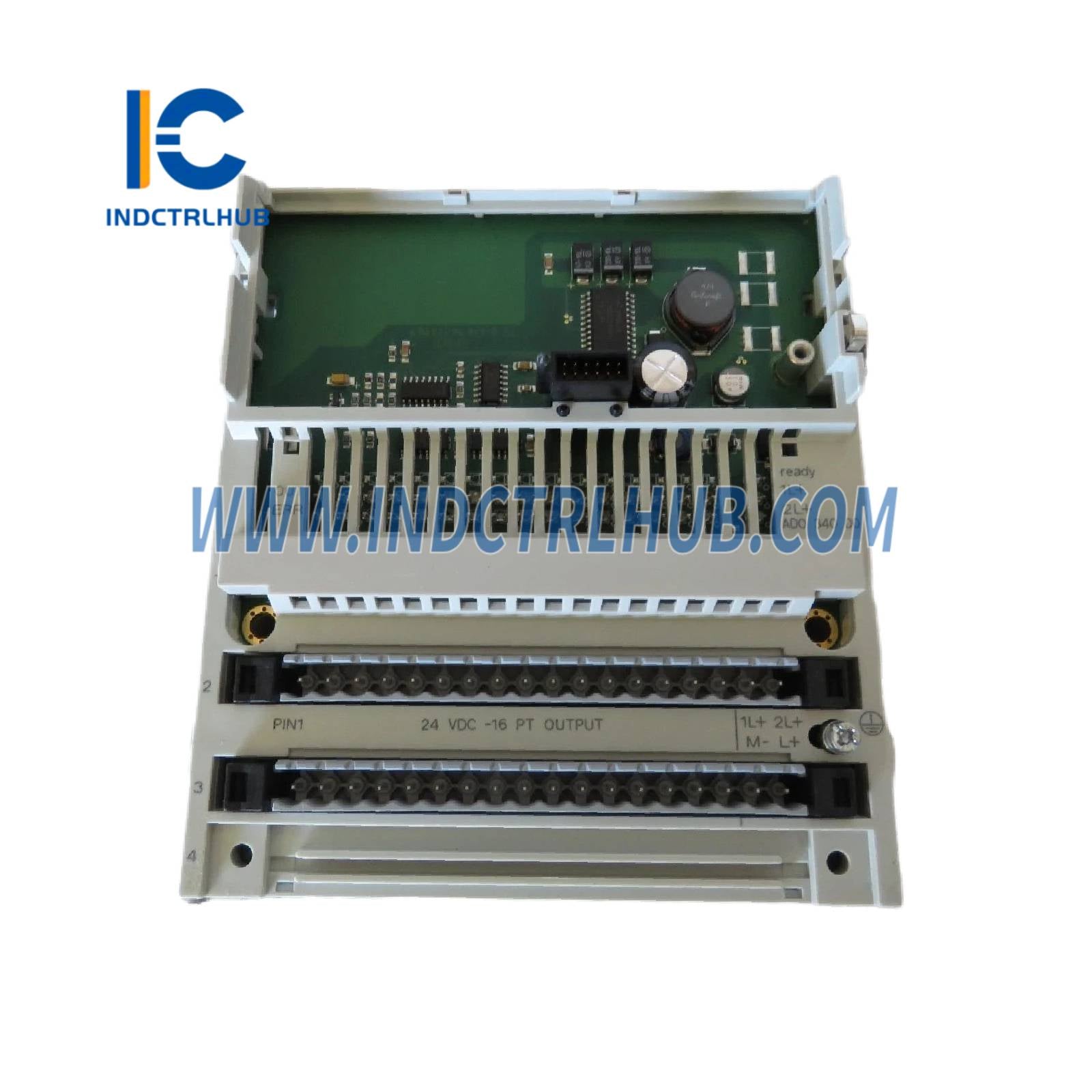

Дискретни излазни модул Modicon Momentum – 16 излаза (тврдо стање) |
|
Tip proizvoda |
Дискретна излазна база (DC) |
|
Asortiman proizvoda |
Modicon Momentum платформа за аутоматизацију |
Tehničke specifikacije
Električni
|
Specifikacija |
Detalji |
|---|---|
|
Broj diskretnog izlaza |
16 |
|
Grupa kanala |
2 групе од 8 излаза |
|
Tip diskretnog izlaza |
Тврди стање прекидач |
|
Nazivni radni napon |
24 V DC |
|
Diskretni izlazni napon |
24 V DC |
|
Struja po kanalu |
0,5 A |
|
Struja po grupi |
4 A |
|
Ukupna izlazna struja |
8 A по модулу |
|
Zaštita od kratkog spoja |
Електронски заштићено |
|
Zaštita izlaza od preopterećenja |
Електронски заштићено |
|
Pik struja |
5 A ток током 1 ms |
|
Maksimalna struja curenja |
1 mA pri 24 V DC |
|
Maksimalni pad napona (UKLJUČENO stanje) |
< 0.5 V pri 0.5 A |
|
Vreme odziva |
0.1 ms (ISKLJUČENO na UKLJUČENO / UKLJUČENO na ISKLJUČENO) |
|
Izolacija (kanali prema magistrali) |
500 V AC |
Snaga
|
Specifikacija |
Detalji |
|---|---|
|
Rasipanje snage |
3.5 W tipično, 4.5 W maksimalno |
|
Potrošnja struje |
250 mA pri 24 V DC |
|
Zaštitni tretman |
TC |
Fizičke specifikacije
|
Dimenzija |
Vrednost |
|---|---|
|
Visina |
141,5 mm |
|
Širina |
125 mm |
|
Dubina |
47,5 mm |
|
Težina |
0.21 kg |
Specifikacije okoline
|
Specifikacija |
Vrednost |
|---|---|
|
Radna temperatura |
0…60 °C |
|
Temperatura skladištenja |
-40…85 °C |
|
Relativna vlažnost |
95% bez kondenzacije |
|
Radna visina |
≤ 5000 m |
|
Otpornost na elektrostatčki pražnjenje |
4 kV kontakt, 8 kV vazduh (IEC 801-2) |
|
Otpornost na EM polje |
10 V/m (80–1000 MHz, IEC 801-3) |
Sertifikati i usklađenost
|
Sertifikacija |
Opis |
|---|---|
|
CE |
Označeno |
|
UL |
Sertifikovano |
|
CSA |
Sertifikovano |
|
FM Class 1 Div 2 |
Sertifikovano |
Lokalno signalizovanje
-
16 LED dioda: Po jedna za svaki izlazni kanal za indikaciju statusa
